Презентация, доклад на тему Выполнение пространственной модели в Компас 3D

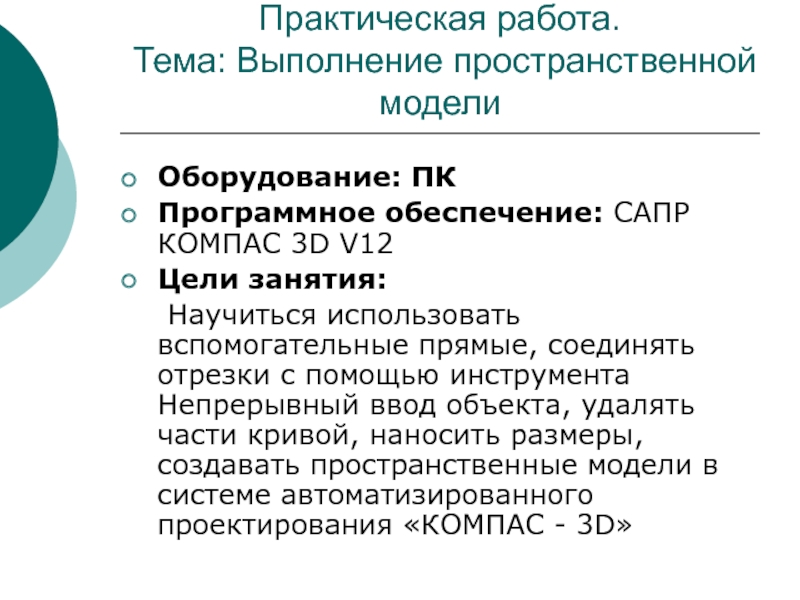

занятия:
Научиться использовать вспомогательные прямые, соединять отрезки с помощью инструмента Непрерывный ввод объекта, удалять части кривой, наносить размеры, создавать пространственные модели в системе автоматизированного проектирования «КОМПАС - 3D»

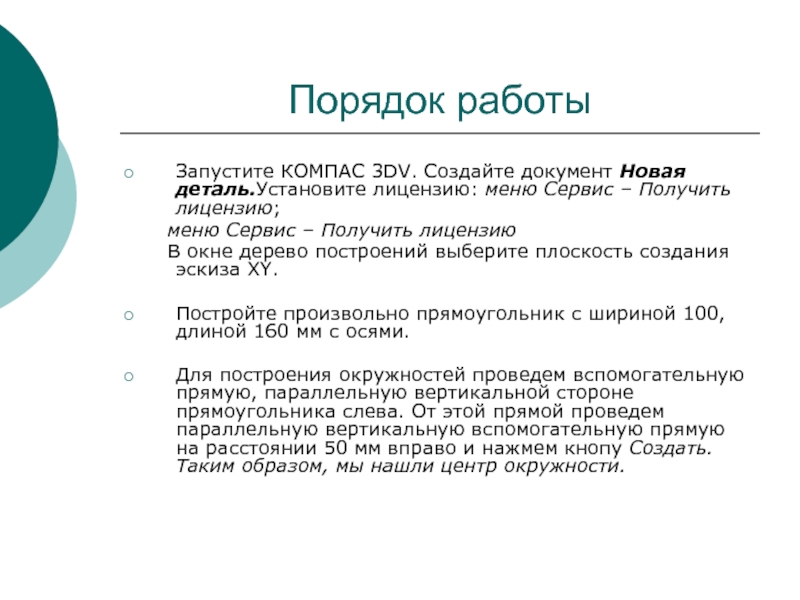

– Получить лицензию;
меню Сервис – Получить лицензию
В окне дерево построений выберите плоскость создания эскиза XY.

Постройте произвольно прямоугольник с шириной 100, длиной 160 мм с осями.

Для построения окружностей проведем вспомогательную прямую, параллельную вертикальной стороне прямоугольника слева. От этой прямой проведем параллельную вертикальную вспомогательную прямую на расстоянии 50 мм вправо и нажмем кнопу Создать. Таким образом, мы нашли центр окружности.

с осями, активизировав для этого кнопку Окружность
Для построения боковых вырезов детали проведем вспомогательные прямые, параллельные горизонтальной и вертикальной осевой линий

Постройте две горизонтальные вспомогательные прямые на расстоянии 40 мм от горизонтальной осевой линии. Прервите выполнение команды.

Постройте две вертикальные вспомогательные прямые, параллельные вертикальной осевой линии, на расстоянии 35 мм справа и слева от нее. Эти прямые нужны для вычерчивания боковых вырезов детали. Прервите выполнение команды.

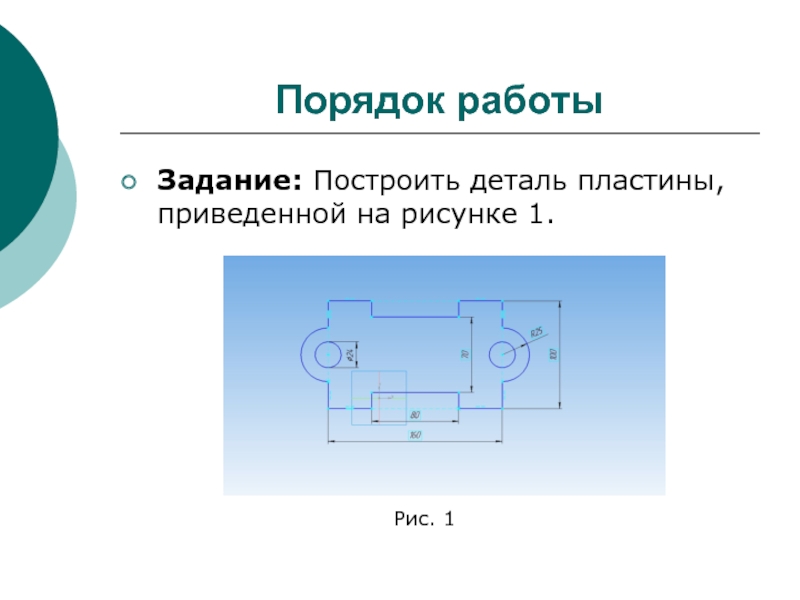

Достройте деталь, с помощью Отрезков (рис. 1)‏

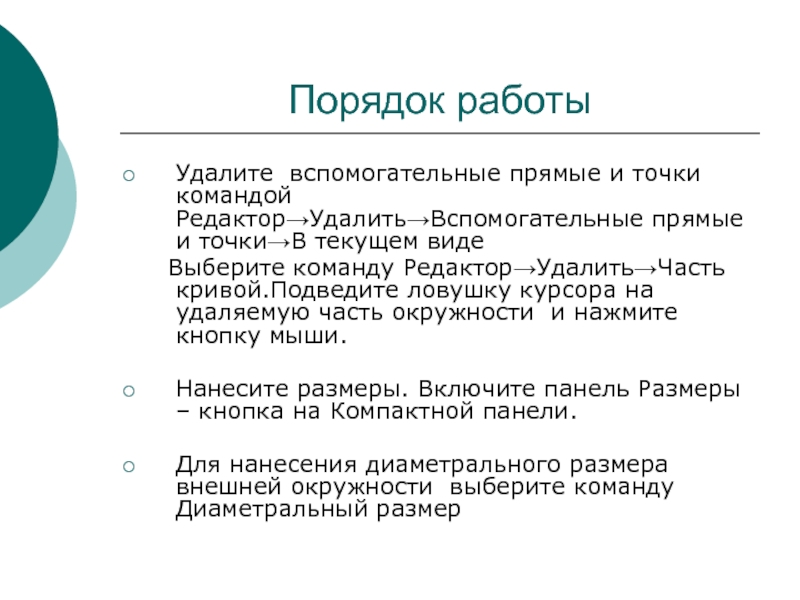

текущем виде
Выберите команду Редактор→Удалить→Часть кривой.Подведите ловушку курсора на удаляемую часть окружности и нажмите кнопку мыши.

Нанесите размеры. Включите панель Размеры – кнопка на Компактной панели.

Для нанесения диаметрального размера внешней окружности выберите команду Диаметральный размер

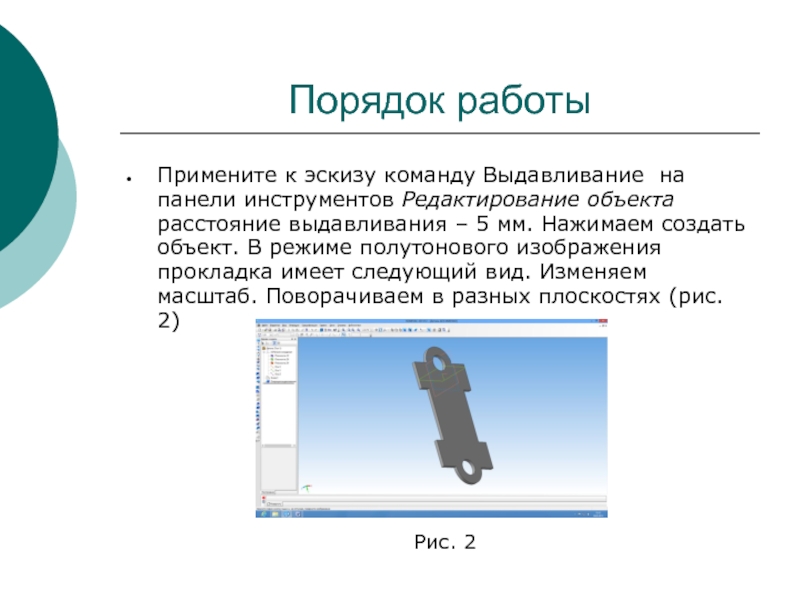

расстояние выдавливания – 5 мм. Нажимаем создать объект. В режиме полутонового изображения прокладка имеет следующий вид. Изменяем масштаб. Поворачиваем в разных плоскостях (рис. 2)‏

Рис. 2
