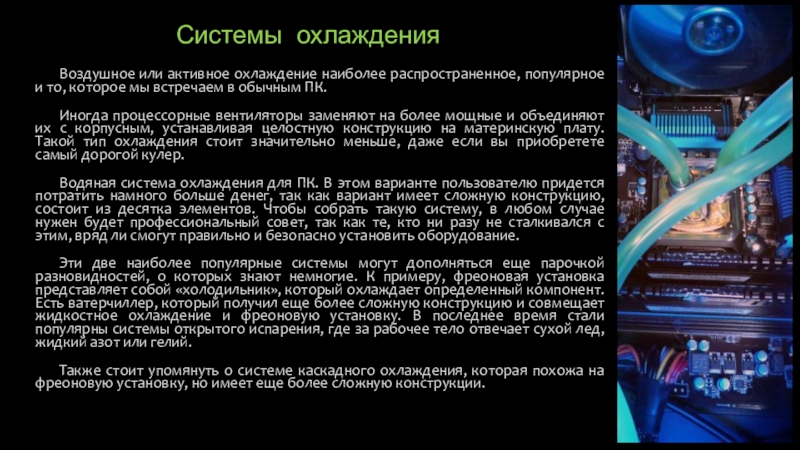

мы встречаем в обычным ПК.
Иногда процессорные вентиляторы заменяют на более мощные и объединяют их с корпусным, устанавливая целостную конструкцию на материнскую плату. Такой тип охлаждения стоит значительно меньше, даже если вы приобретете самый дорогой кулер.
Водяная система охлаждения для ПК. В этом варианте пользователю придется потратить намного больше денег, так как вариант имеет сложную конструкцию, состоит из десятка элементов. Чтобы собрать такую систему, в любом случае нужен будет профессиональный совет, так как те, кто ни разу не сталкивался с этим, вряд ли смогут правильно и безопасно установить оборудование.
Эти две наиболее популярные системы могут дополняться еще парочкой разновидностей, о которых знают немногие. К примеру, фреоновая установка представляет собой «холодильник», который охлаждает определенный компонент. Есть ватерчиллер, который получил еще более сложную конструкцию и совмещает жидкостное охлаждение и фреоновую установку. В последнее время стали популярны системы открытого испарения, где за рабочее тело отвечает сухой лед, жидкий азот или гелий.
Также стоит упомянуть о системе каскадного охлаждения, которая похожа на фреоновую установку, но имеет еще более сложную конструкции.

все другие виды – это системы, помогающие отвести тепло от нагревающихся элементов в компьютере. Как уже говорилось ранее, обычно дополнительного охлаждения требуют процессоры, видеокарты, элементы на материнской плате.
Так, воздушное охлаждение может быть представлено двумя типами: активным и пассивным. В первом случае вместе с радиатором работает вентилятор. Во втором – только радиатор. В случае воздушного охлаждения тепло отводится от радиатора благодаря излучению тепла и конвекции. Если нет вентилятора, то конвекция естественная, если есть – принудительная. Также тепло может утилизироваться вместе с теплоносителем, как в случае водяного охлаждения, так и за счет фазового перехода носителя тепла в случае испарительной системы.

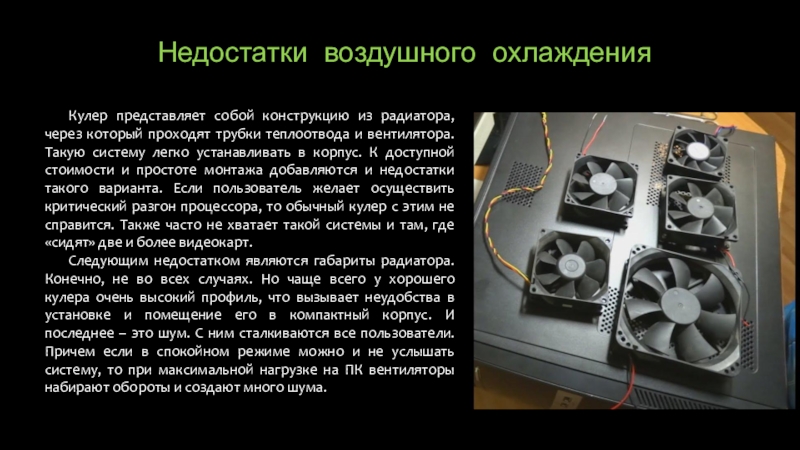

трубки теплоотвода и вентилятора. Такую систему легко устанавливать в корпус. К доступной стоимости и простоте монтажа добавляются и недостатки такого варианта. Если пользователь желает осуществить критический разгон процессора, то обычный кулер с этим не справится. Также часто не хватает такой системы и там, где «сидят» две и более видеокарт.
Следующим недостатком являются габариты радиатора. Конечно, не во всех случаях. Но чаще всего у хорошего кулера очень высокий профиль, что вызывает неудобства в установке и помещение его в компактный корпус. И последнее – это шум. С ним сталкиваются все пользователи. Причем если в спокойном режиме можно и не услышать систему, то при максимальной нагрузке на ПК вентиляторы набирают обороты и создают много шума.

Это совсем не случайно. Во-первых, для него нужна мощная система. Во-вторых, он требует сильного охлаждения. В-третьих, некоторые геймеры все же любят развлечь себя оверклокингом, а для этого обязательно иметь СО, которая справится с непредвиденными перегревами. Сразу стоит сказать, что водяное охлаждения далеко не всем по карману, поэтому трудно сказать, должен ли каждый геймер приобрести себе такое. Но если у вас есть достаточно средств, вы устали от перегрева системы, хотите поэкспериментировать с частотами, а еще и избавиться от излишнего шума кулера, то этот вариант подойдет вам идеально.

производительности компьютера за счет трех основных способов разгона:
1-увеличения подаваемого к некоторому устройству напряжения,
2-увеличения частоты работы шины или памяти,
3-установка новых драйверов.

Корпус для ПК с водяным охлаждением должен обзавестись ватерблоком. Как показывает практика, хватает и одного, но лучше больше. Также внутри должен быть радиатор, помпа, шланги, фитинги и вода. Помимо вышеуказанных элементов, без которых система не обойдется, должен быть резервуар, термодатчики, контроллеры помпы и вентиляторов, также не помешает парочка фильтров, бэкплейты, дополнительный ватерблок, разнообразные датчики и измерители и прочее.

является теплообменником, который передает тепло от греющегося элемента к воде. В целом конструкция этой детали практически одна. Он обычно состоит из металла или пластиковой крышки, имеет крепления, которые помогают установить его на нужный элемент.
Интересно, что ватерблоков так много, что есть даже такие, которые обеспечивают охлаждение частям, которые и не сильно в нем нуждаются. Но главное, что на основные, такие как процессоры, тоже есть. Соответственно, есть процессорные ватерблоки, для видеокарт и системных чипов. Кстати, для графических ускорителей есть несколько вариантов теплообменника. Один вариант защищает только графический чип, другой накрывает сразу все элементы, в число которых входит чип, память, элементы напряжения и т. д.

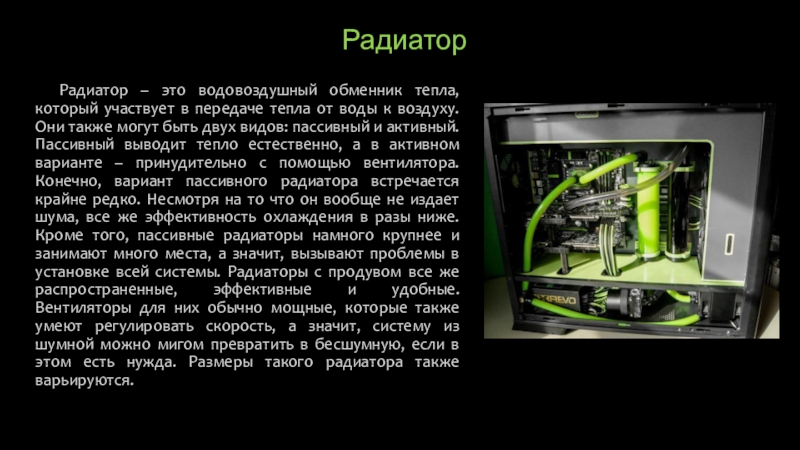

от воды к воздуху. Они также могут быть двух видов: пассивный и активный. Пассивный выводит тепло естественно, а в активном варианте – принудительно с помощью вентилятора. Конечно, вариант пассивного радиатора встречается крайне редко. Несмотря на то что он вообще не издает шума, все же эффективность охлаждения в разы ниже. Кроме того, пассивные радиаторы намного крупнее и занимают много места, а значит, вызывают проблемы в установке всей системы. Радиаторы с продувом все же распространенные, эффективные и удобные. Вентиляторы для них обычно мощные, которые также умеют регулировать скорость, а значит, систему из шумной можно мигом превратить в бесшумную, если в этом есть нужда. Размеры такого радиатора также варьируются.

по трубкам от одной точки теплообмена к другой. Помпы могут быть разные, применяются они и более, и менее мощные. Есть варианты, которые работают от 220 вольт, а есть такие, которым достаточно 12 вольт. Кстати, для системы водяного охлаждения (СВО) ранее использовали аквариумные помпы, которые работали при 220 вольт. Но такая замена вызывала некоторые трудности. Приходилось одновременно включать и насос, и ПК. Для этого нужно было установить особый механизм, что являлось дополнительной тратой. Со временем технологии пошли вперед, появились специализированные помпы, с лучшей мощностью, компактным размером и работой от 12 вольт.

вода от одной точки теплообмена к другой. Это обязательный компонент, который, в принципе, может иметь некоторые вариации. Чаще всего для ПК эти трубки изготавливаются из ПВХ. Есть, конечно, варианты из силикона. На производительность трубка мало оказывает влияния, единственное, на что нужно обратить внимание, – это на диаметр. Меньше 8 мм лучше не приобретать, если собираетесь самостоятельно изготавливать СВО.

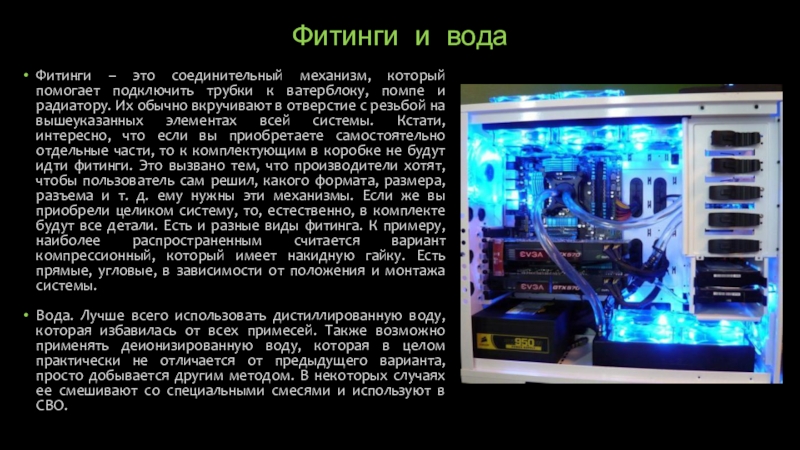

к ватерблоку, помпе и радиатору. Их обычно вкручивают в отверстие с резьбой на вышеуказанных элементах всей системы. Кстати, интересно, что если вы приобретаете самостоятельно отдельные части, то к комплектующим в коробке не будут идти фитинги. Это вызвано тем, что производители хотят, чтобы пользователь сам решил, какого формата, размера, разъема и т. д. ему нужны эти механизмы. Если же вы приобрели целиком систему, то, естественно, в комплекте будут все детали. Есть и разные виды фитинга. К примеру, наиболее распространенным считается вариант компрессионный, который имеет накидную гайку. Есть прямые, угловые, в зависимости от положения и монтажа системы.
Вода. Лучше всего использовать дистиллированную воду, которая избавилась от всех примесей. Также возможно применять деионизированную воду, которая в целом практически не отличается от предыдущего варианта, просто добывается другим методом. В некоторых случаях ее смешивают со специальными смесями и используют в СВО.

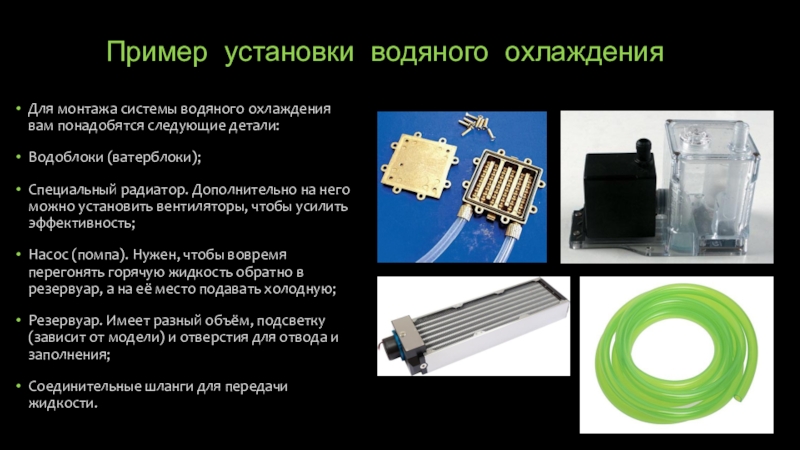

детали:
Водоблоки (ватерблоки);
Специальный радиатор. Дополнительно на него можно установить вентиляторы, чтобы усилить эффективность;
Насос (помпа). Нужен, чтобы вовремя перегонять горячую жидкость обратно в резервуар, а на её место подавать холодную;
Резервуар. Имеет разный объём, подсветку (зависит от модели) и отверстия для отвода и заполнения;
Соединительные шланги для передачи жидкости.

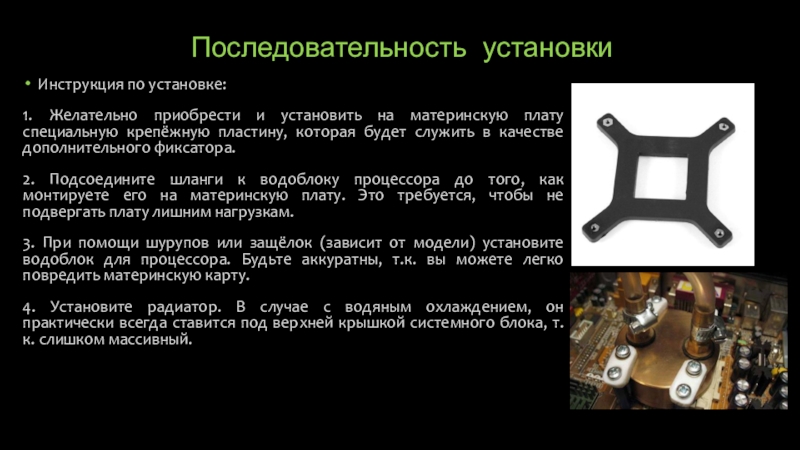

специальную крепёжную пластину, которая будет служить в качестве дополнительного фиксатора.
2. Подсоедините шланги к водоблоку процессора до того, как монтируете его на материнскую плату. Это требуется, чтобы не подвергать плату лишним нагрузкам.
3. При помощи шурупов или защёлок (зависит от модели) установите водоблок для процессора. Будьте аккуратны, т.к. вы можете легко повредить материнскую карту.
4. Установите радиатор. В случае с водяным охлаждением, он практически всегда ставится под верхней крышкой системного блока, т.к. слишком массивный.

вентиляторы.
6. Теперь установите сам резервуар для охлаждающей жидкости. В зависимости от модели как корпуса, так и резервуара, монтаж происходит либо снаружи системного блока, либо внутри. Крепление, в большинстве случаев, осуществляется при помощи шурупов.
7. Установите насос. Крепится рядом с жёсткими дисками, подключение к материнской плате осуществляется при помощи 2-х или 4-х контактного разъёма. Насос не слишком большой, поэтому может свободно крепится на защёлки или двусторонним тейпом.
8. Подведите шланги к насосу и резервуару.
9. Залейте немного жидкости в резервуар для теста и запустите насос.
10. В течении 10 минут следите за работой системы, если на какие-то компоненты не хватает жидкости, то подлейте ещё в резервуар.

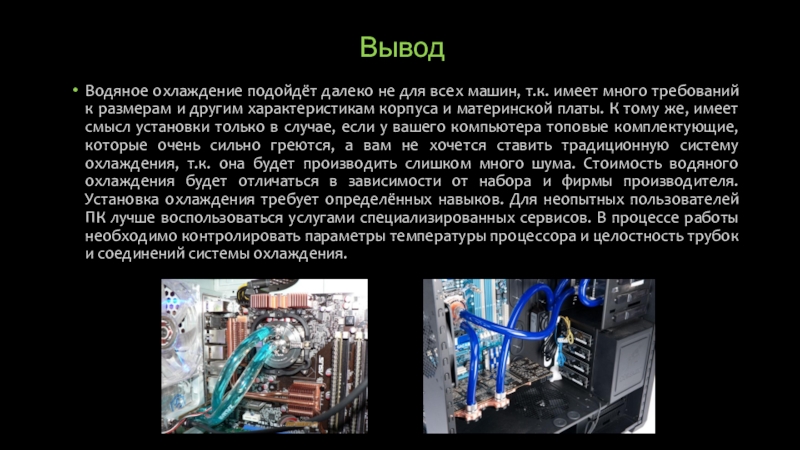

требований к размерам и другим характеристикам корпуса и материнской платы. К тому же, имеет смысл установки только в случае, если у вашего компьютера топовые комплектующие, которые очень сильно греются, а вам не хочется ставить традиционную систему охлаждения, т.к. она будет производить слишком много шума. Стоимость водяного охлаждения будет отличаться в зависимости от набора и фирмы производителя. Установка охлаждения требует определённых навыков. Для неопытных пользователей ПК лучше воспользоваться услугами специализированных сервисов. В процессе работы необходимо контролировать параметры температуры процессора и целостность трубок и соединений системы охлаждения.
