шығару үшін

принтер
ақпаратты қағазға басып шығару үшін

тышқан басқару үшін

сканер
суреттерді енгізу үшін

монитор
ақпаратты экранға шығару үшін

пернетақта мәтін енгізу үшін

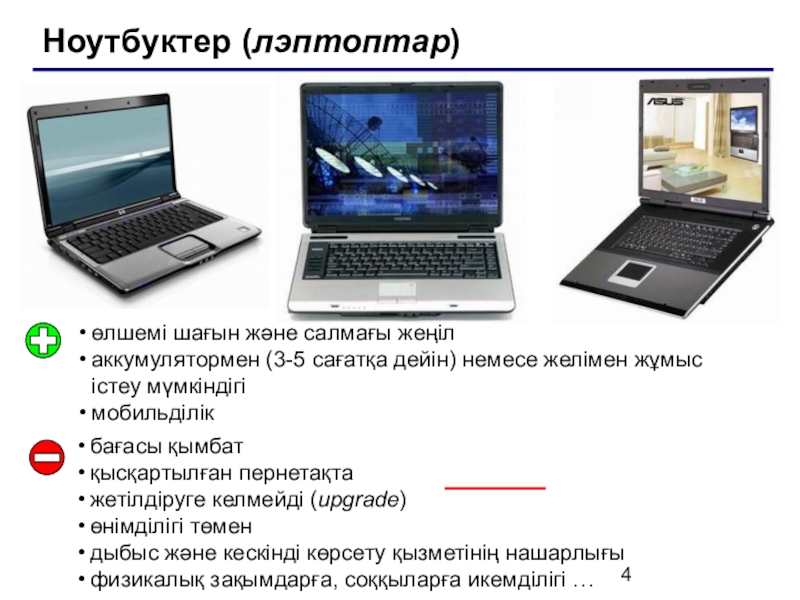

желімен жұмыс істеу мүмкіндігі
мобильділік

бағасы қымбат
қысқартылған пернетақта
жетілдіруге келмейді (upgrade)
өнімділігі төмен
дыбыс және кескінді көрсету қызметінің нашарлығы
физикалық зақымдарға, соққыларға икемділігі …

(ҚДК + ұялы байланыс)

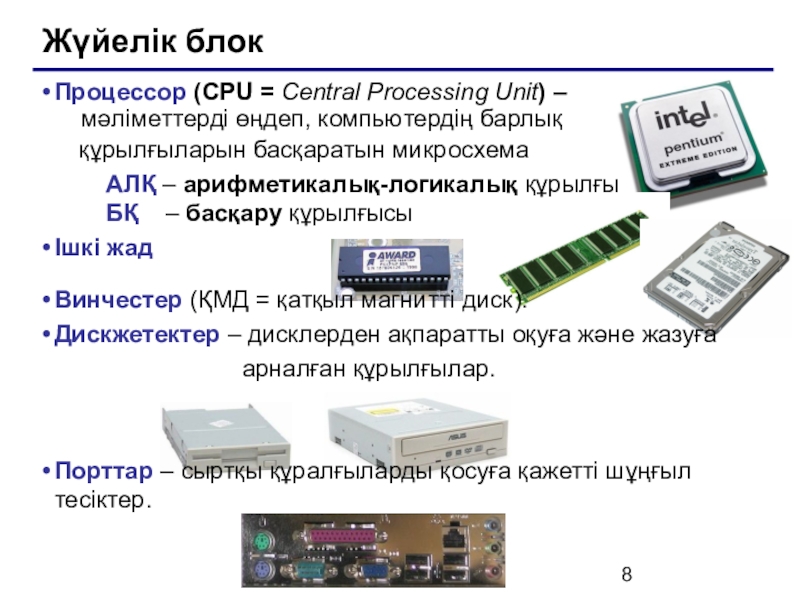

компьютердің барлық
құрылғыларын басқаратын микросхема
АЛҚ – арифметикалық-логикалық құрылғы БҚ – басқару құрылғысы
Ішкі жад
Винчестер (ҚМД = қатқыл магнитті диск).
Дискжетектер – дисклерден ақпаратты оқуға және жазуға
арналған құрылғылар.


Порттар – сыртқы құралғыларды қосуға қажетті шұңғыл тесіктер.

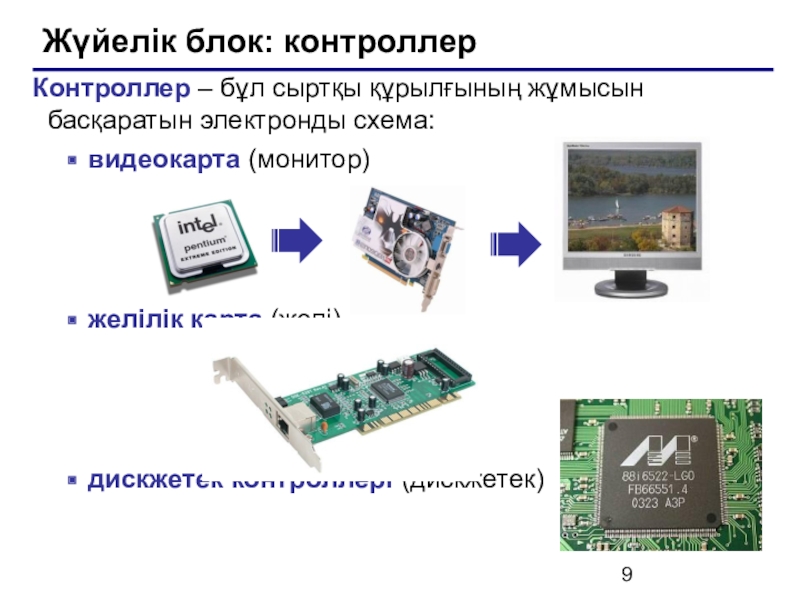

схема:
видеокарта (монитор)



желілік карта (желі)



дискжетек контроллері (дискжетек)

үшін)

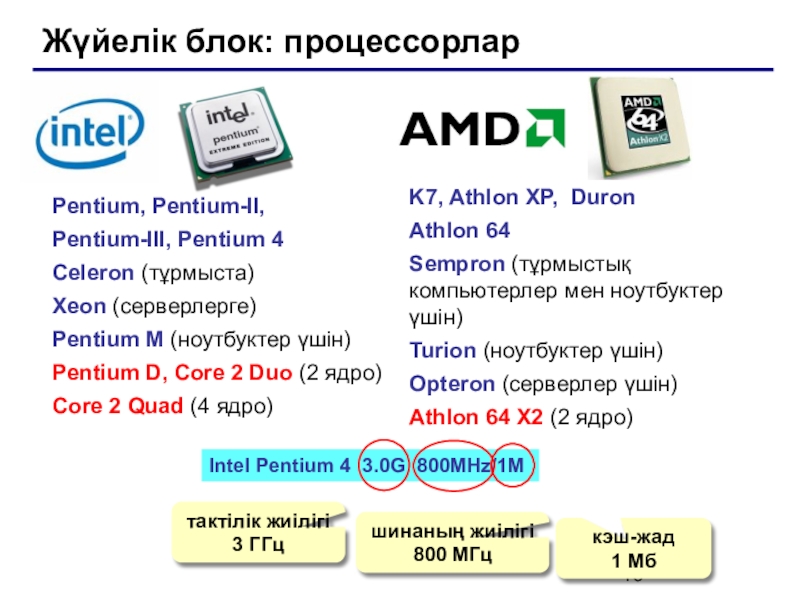

Pentium D, Core 2 Duo (2 ядро)
Core 2 Quad (4 ядро)

Intel Pentium 4 3.0G 800MHz/1M

тактілік жиілігі 3 ГГц

шинаның жиілігі 800 МГц

кэш-жад
1 Мб

K7, Athlon XP, Duron
Athlon 64
Sempron (тұрмыстық компьютерлер мен ноутбуктер үшін)
Turion (ноутбуктер үшін)
Opteron (серверлер үшін)
Athlon 64 X2 (2 ядро)

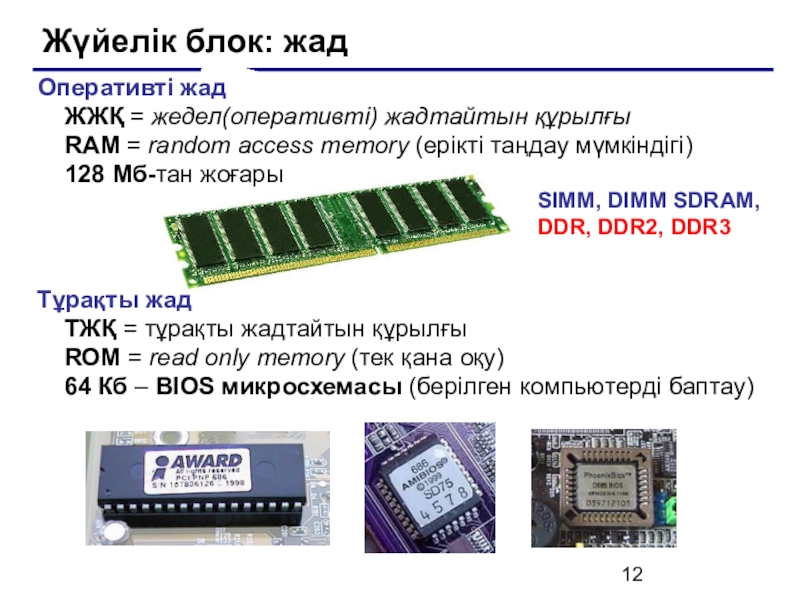

= жедел(оперативті) жадтайтын құрылғы
RAM = random access memory (ерікті таңдау мүмкіндігі)
128 Мб-тан жоғары

Тұрақты жад
ТЖҚ = тұрақты жадтайтын құрылғы
ROM = read only memory (тек қана оқу)
64 Кб – BIOS микросхемасы (берілген компьютерді баптау)

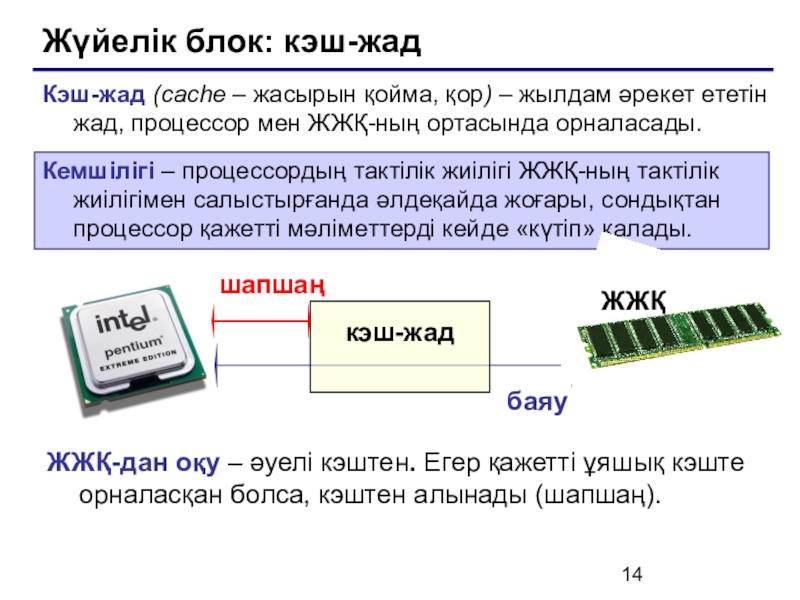

ететін жад, процессор мен ЖЖҚ-ның ортасында орналасады.

Кемшілігі – процессордың тактілік жиілігі ЖЖҚ-ның тактілік жиілігімен салыстырғанда әлдеқайда жоғары, сондықтан процессор қажетті мәліметтерді кейде «күтіп» қалады.

кэш-жад

ЖЖҚ

ЖЖҚ-дан оқу – әуелі кэштен. Егер қажетті ұяшық кэште орналасқан болса, кэштен алынады (шапшаң).

баяу

шапшаң

жылдамдығы артады

егер әртүрлі ұяшықтар қолданылатын болса, жылдамдық азаяды

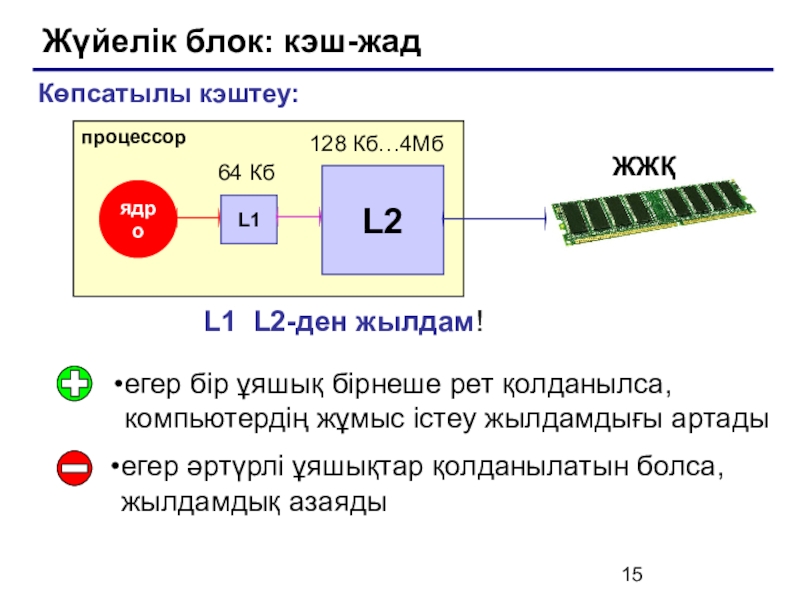

Көпсатылы кэштеу:

процессор

ядро

ЖЖҚ

L1

L2

64 Кб

128 Кб…4Мб

L1 L2-ден жылдам!

жылдамдығы 63 Кб/сек

дискжетек CD-RW 52 × 32 × 52
оқу CD-ROM 52×-ке дейін (52×150 Кб/сек)
жазу CD-RW 32×-ке дейін
жазу CD-R 52×-ке дейін

52x

комбо-жетек
оқу және жазу CD-ROM, CD-R, CD-RW
оқу DVD-ROM

дискжетек DVD-RW
CD-дің оқу және жазуы 52×-ке дейін
жазу DVD-RW, DVD+RW 8×-ке дейін (8 × 9 ×150 Кб/сек)
жазу DVD-R, DVD+R 18×-ке дейін

жоқ
қарапайым міндеттерді орындау сапасының жоғарылығы

бөлек сатылатындарға қарағанда сапасы төмен болады (жылдамдығы, түстердің сапасы, қанықтылығы)

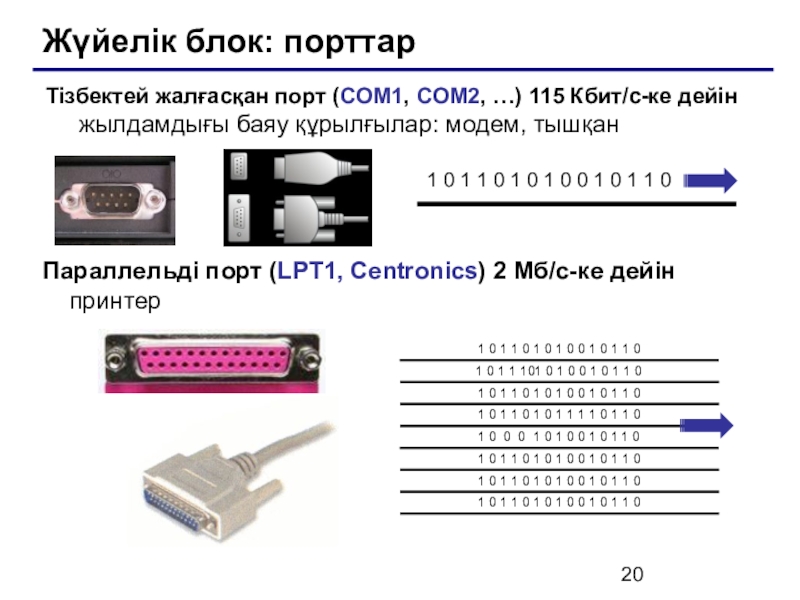

жылдамдығы баяу құрылғылар: модем, тышқан

1 0 1 1 0 1 0 1 0 0 1 0 1 1 0

Параллельді порт (LPT1, Centronics) 2 Мб/с-ке дейін
принтер

1.1 – 12 Мбит/c-ке дейін, USB 2.0 – 480 Мбит/c-ке дейін
принтер, сканер, тышқан, …

жылдамдығы жоғары
«жүре» қосу
бір портқа бірнеше бірнеше құрылғыны қосуға болады (хабтар арқылы)

Data Association) 4 Мб/с-ке
дейін

Ноутбукке құрамдас орналастырылады

сыртқы адаптер (USB)

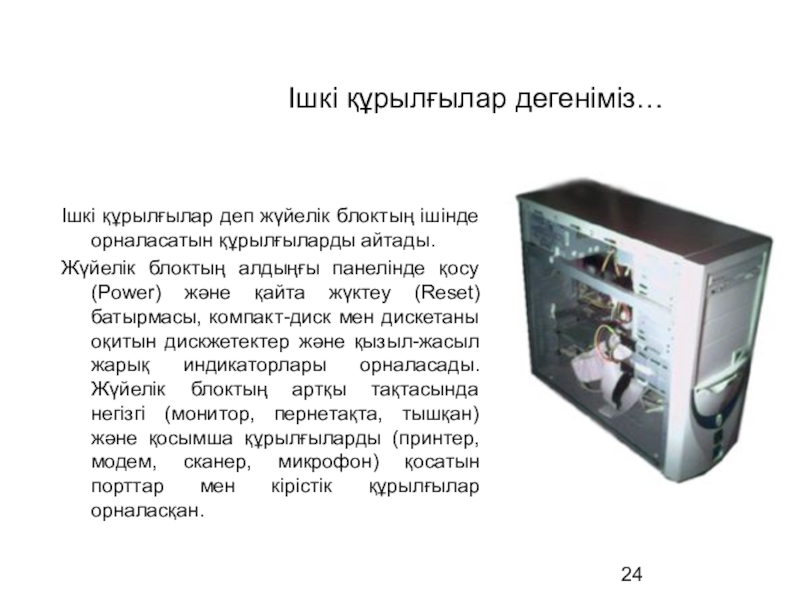

Жүйелік блоктың алдыңғы панелінде қосу (Power) және қайта жүктеу (Reset) батырмасы, компакт-диск мен дискетаны оқитын дискжетектер және қызыл-жасыл жарық индикаторлары орналасады. Жүйелік блоктың артқы тақтасында негізгі (монитор, пернетақта, тышқан) және қосымша құрылғыларды (принтер, модем, сканер, микрофон) қосатын порттар мен кірістік құрылғылар орналасқан.

тақшада процессор мен оперативті жадты байланыстыратын ақпараттық кеңарна – шина орналасады.
Аналық тақшаның шинасы компьютердің басқа да ішкі құрылғыларын өзара байланыстырып тұрады. Аналық тақшаның жұмысын микропроцессордың микросхемалар жиынтығы – чипсет басқарып отырады.
Құрылғының атауы ағылшынша motherboard (mother – ана, board – тақта)деген сөзден бастау алады. Кейде қысқаша MB немесе mainboard – негізгі(жүйелік) тақша деп те аталады.
Аналық тақшада чипсеттен басқа орталық процессорды, графикалық тақшаны, дыбыстық тақшаны, қатқыл дискіні, оперативті жадты және басқа да құрылғыларды жалғайтын қосқыштар орналасады.

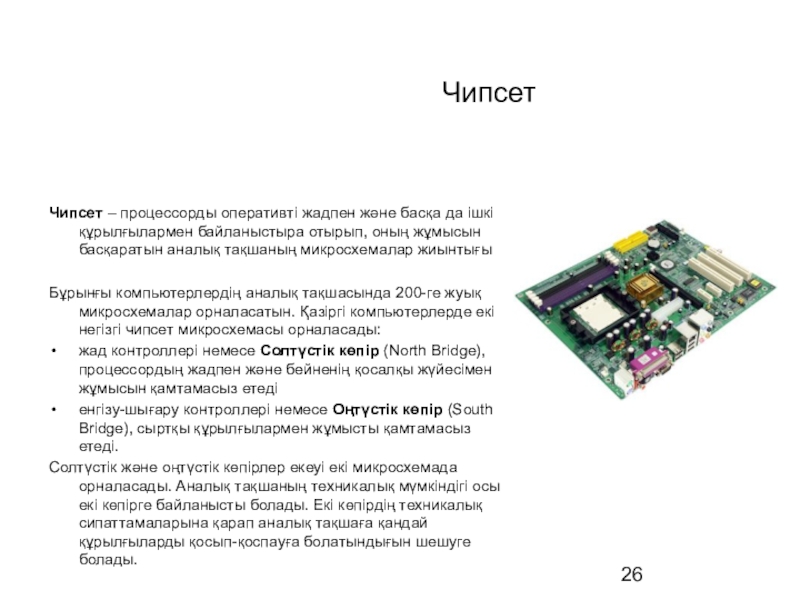

отырып, оның жұмысын басқаратын аналық тақшаның микросхемалар жиынтығы

Бұрынғы компьютерлердің аналық тақшасында 200-ге жуық микросхемалар орналасатын. Қазіргі компьютерлерде екі негізгі чипсет микросхемасы орналасады:
жад контроллері немесе Солтүстік көпір (North Bridge), процессордың жадпен және бейненің қосалқы жүйесімен жұмысын қамтамасыз етеді
енгізу-шығару контроллері немесе Оңтүстік көпір (South Bridge), сыртқы құрылғылармен жұмысты қамтамасыз етеді.
Солтүстік және оңтүстік көпірлер екеуі екі микросхемада орналасады. Аналық тақшаның техникалық мүмкіндігі осы екі көпірге байланысты болады. Екі көпірдің техникалық сипаттамаларына қарап аналық тақшаға қандай құрылғыларды қосып-қоспауға болатындығын шешуге болады.

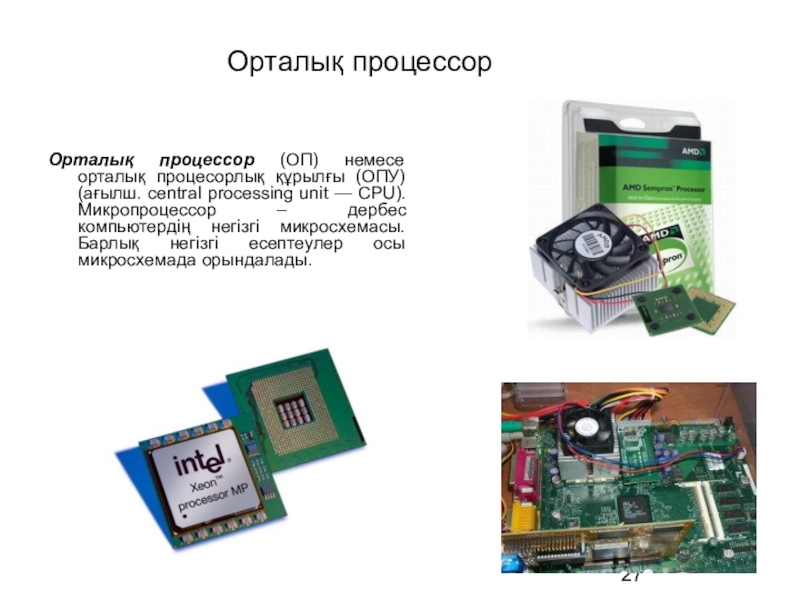

central processing unit — CPU). Микропроцессор – дербес компьютердің негізгі микросхемасы. Барлық негізгі есептеулер осы микросхемада орындалады.

тұтас бір шкафтарды, тіпті бөлмелерді алып жататын.
70-жылдардың басында пайда болған өте күрделі технологияның арқасында орталық процессордың құрамына енетін барлық компоненттерді жартылай өткізгіш құрылғының ішіне сыйғызу мүмкін болды. Оларды үлкен және аса үлкен интегралды схемалар (ҮИС және АҮИС) деп атады.
Үлкен интегралды схема деген сөз тіркесі микросхеманың өлшеміне қатысты айтылмаған. Керісінше үлкен интегралды схема деп өлшемі 20х20 мм-ге жуық кішкене жалпақ пластинаны айтады. Үлкен интегралды схема деп оны құрайтын элементтердің саны өте үлкен болғандықтан айтылады.

Қазіргі заманғы жоғарғы технологиялар үлкен интегралды схемада миллиондаған функционалды элементтерді орналастыруға мүмкіндік береді. Олардың өлшемі 0,13 микрон (1 микрон = 10-6м) шамасында.
Мысалға кэш-жады 4 МБ Intel Core 2 Duo процессорында олардың саны 291 миллионға жетеді.

бағдарламалар мен деректерді уақытша сақтауға арналған негізгі жад. Оперативті жадты осы бағдарламалар мен деректерді сақтау үшін қолданылатын ұяшықтардың жиынтығы десе де болады. Компьютер жұмыс жасап тұрған кезде процессор өзіне қажетті деректерді осы ұяшықтардан алып отырады.
Компьютерді ажыратқанда – оперативті  жадтағының бәрі өшеді, ал компьютерді қосқанда – барлық бағдарламалар мен деректерді процессордың өңдеуі үшін оперативті жадқа қайта жүктейді
Оперативті жадтың көлемі неғұрлым үлкен болса, соғұрлым көп бағдарламаны қатар орындауға болады.

Процессор қатқыл дискінің жадымен салыстырғанда оперативті жадтың ұяшықтарымен мыңдаған есе жылдам байланысады

Оперативті жад

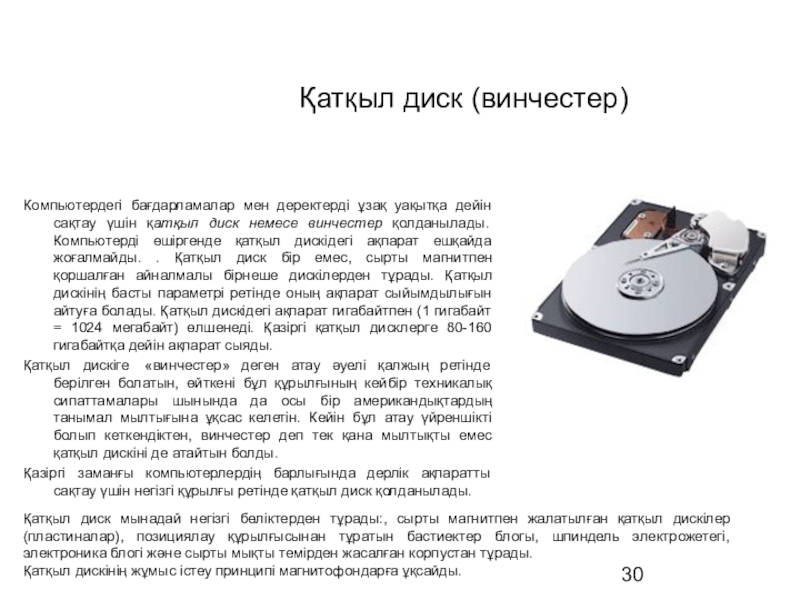

қатқыл диск немесе винчестер қолданылады. Компьютерді өшіргенде қатқыл дискідегі ақпарат ешқайда жоғалмайды. . Қатқыл диск бір емес, сырты магнитпен қоршалған айналмалы бірнеше дискілерден тұрады. Қатқыл дискінің басты параметрі ретінде оның ақпарат сыйымдылығын айтуға болады. Қатқыл дискідегі ақпарат гигабайтпен (1 гигабайт = 1024 мегабайт) өлшенеді. Қазіргі қатқыл дисклерге 80-160 гигабайтқа дейін ақпарат сыяды.
Қатқыл дискіге  «винчестер» деген атау әуелі қалжың ретінде берілген болатын, өйткені бұл құрылғының кейбір техникалық сипаттамалары шынында да осы бір американдықтардың танымал мылтығына ұқсас келетін. Кейін бұл атау үйреншікті болып кеткендіктен, винчестер деп тек қана мылтықты емес қатқыл дискіні де атайтын болды.
Қазіргі заманғы компьютерлердің барлығында дерлік ақпаратты сақтау үшін негізгі құрылғы ретінде қатқыл диск қолданылады.

Қатқыл диск мынадай негізгі бөліктерден тұрады:, сырты магнитпен жалатылған қатқыл дискілер (пластиналар), позициялау құрылғысынан тұратын бастиектер блогы, шпиндель электрожетегі, электроника блогі және сырты мықты темірден жасалған корпустан тұрады.
Қатқыл дискінің жұмыс істеу принципі магнитофондарға ұқсайды.

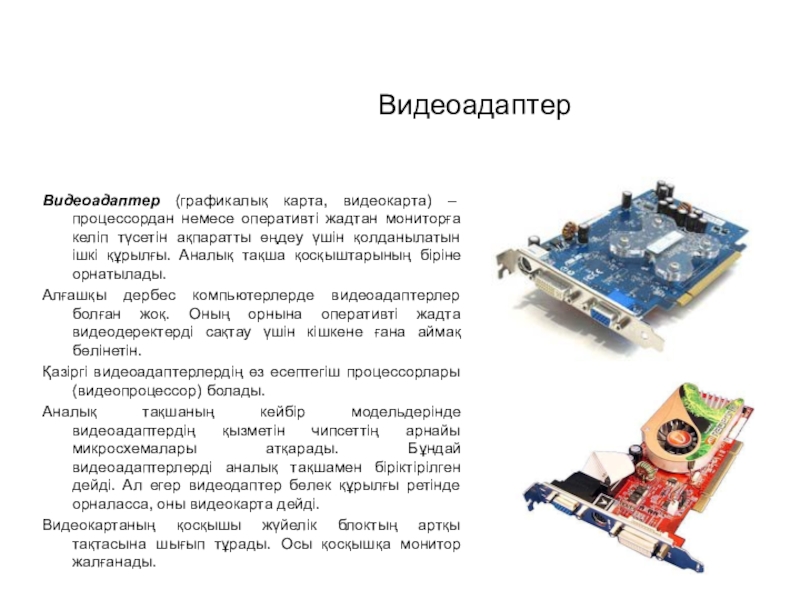

келіп түсетін ақпаратты өңдеу үшін қолданылатын ішкі құрылғы. Аналық тақша қосқыштарының біріне орнатылады.
Алғашқы дербес компьютерлерде видеоадаптерлер болған жоқ. Оның орнына оперативті жадта видеодеректерді сақтау үшін кішкене ғана аймақ бөлінетін.
Қазіргі видеоадаптерлердің өз есептегіш процессорлары (видеопроцессор) болады.
Аналық тақшаның кейбір модельдерінде видеоадаптердің қызметін чипсеттің арнайы микросхемалары атқарады. Бұндай видеоадаптерлерді аналық тақшамен біріктірілген дейді. Ал егер видеодаптер бөлек құрылғы ретінде орналасса, оны видеокарта дейді.
Видеокартаның қосқышы жүйелік блоктың артқы тақтасына шығып тұрады. Осы қосқышқа монитор жалғанады.

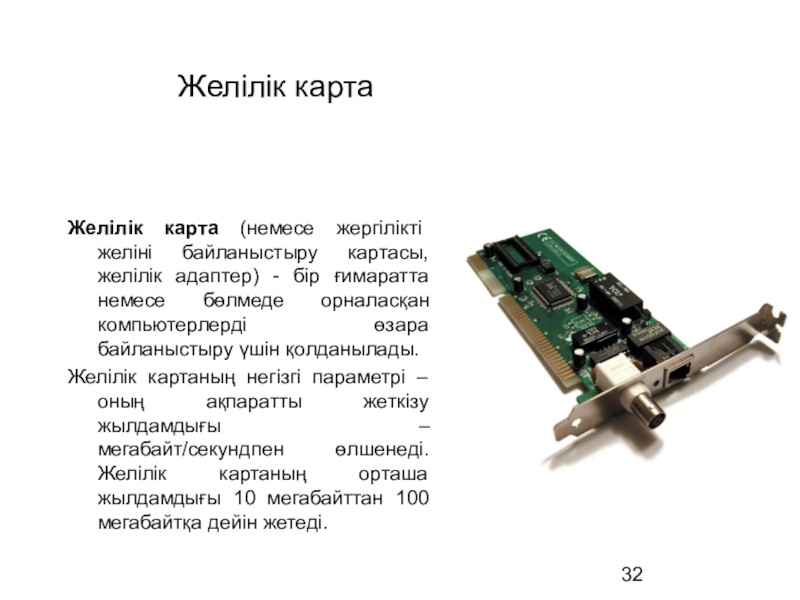

- бір ғимаратта немесе бөлмеде орналасқан компьютерлерді өзара байланыстыру үшін қолданылады.
Желілік картаның негізгі параметрі – оның ақпаратты жеткізу жылдамдығы – мегабайт/секундпен өлшенеді. Желілік картаның орташа жылдамдығы 10 мегабайттан 100 мегабайтқа дейін жетеді.

оптикалық дисклер (CD-ROM, DVD-ROM, BD-ROM) қолданылады.

болады. Кейбір ақпарат түрлерін сақтап, тасымалдау үшін бұның жеткіліксіз екені айтпаса да түсінікті. Дегенмен бұл ақпарат тасымалдаушылар 1970,1980-жылдары және 1990-жылдардың басына дейін қолданылып келді. (Қазір оларды flash-тасымалдаушылар ауыстырды)
Иілгіш магниттік дискідегі ақпаратты арнайы дискжетек оқып жазады. Дискжетек дегеніміз – ақпаратты дискетаға жазуға мүмкіндік беретін құрылғы.
Дискетаның ақпарат тасымалдау сенімділігі төмен. Егер дискетаға механикалық зақым тисе, электромагниттік өріс әсер етсе немесе т.б. факторлар әсер етсе дискетадағы мәліметтің жоғалып кетуі әбден мүмкін.
Қарапайым мәтіндік құжаттарды, шағын программаларды сақтау үшін қазірдің өзінде дискеталар жиі қолданылады. Өйткені дискетаның бағасы flash-тасымалдаушыдан ондаған есе арзан.

Disk Read Only Memory» - жады оқылатын компакт диск) ақпаратты сақтау үшін кең көлемде қолданылатын ақпарат тасымалдаушылардың бірі. Компакт дискінің ақпарат сыйымдылығы 650-700 МБайт шамасында.
Компакт-дискілерде барлық мәлімет иілгіш дискілердегідей магнитті емес, оптикалық принциппен сақталады. Дискідегі барлық мәлімет лазерлік сәуленің көмегімен оқылады.
Компакт-дискідегі мәліметтерді оқу үшін CD-ROM дискжетегі қолданылады. CD-ROM дискжетегінің негізгі параметрі – оқу жылдамдығы. Оқу жылдамдығының өлшем бірлігі ретінде 80-жылдары музыкалық компакт дискілердің (аудиодискілер) оқу жылдамдығы ретінде белгіленген өлшем бірліктер қолданылады. Қазіргі заманғы CD-ROM дискжетектерінің оқу жылдамдығы 40х – 52х.
Компакт-дискілердің CD-R (Compact Disk Recordable) және CD-RW (Compact Disk ReWritable) деген түрлері болады. CD-R дискілерге ақпаратты бір рет, ал CD-RW дискілерге бірнеше рет жазуға болады.

Video Disk – сандық видеодиск) – сыртқы түрі компакт-дискіге ұқсағанымен, одан да көп мөлшерде мәліметті сақтауға мүмкіндік беретін ақпарат тасымалдаушы. DVD-дің қарапайым компакт-дискіден айырмашылығы ондағы мәліметті оқып-жазу үшін қысқа толқынды лазер қолданылады.
Бірқабатты біржақты DVD-дің ақпарат сыйымдылығы 4,7 ГБайт. DVD бір немесе екі жақтан немесе екі жақ бетінде де орналасатын екі қабаттан тұруы мүмкін.
Алғашқы осындай дискілер мен ойнатқыштар 1996 жылдың қараша айында Жапонияда, 1997 жылдың наурыз айында АҚШ-та пайда болды.
DVD-дің оқу/жазу жылдамдығы - 1 385 000 байт/с шамасында. (1352 КБайт/с=1,32 МБайт/с)

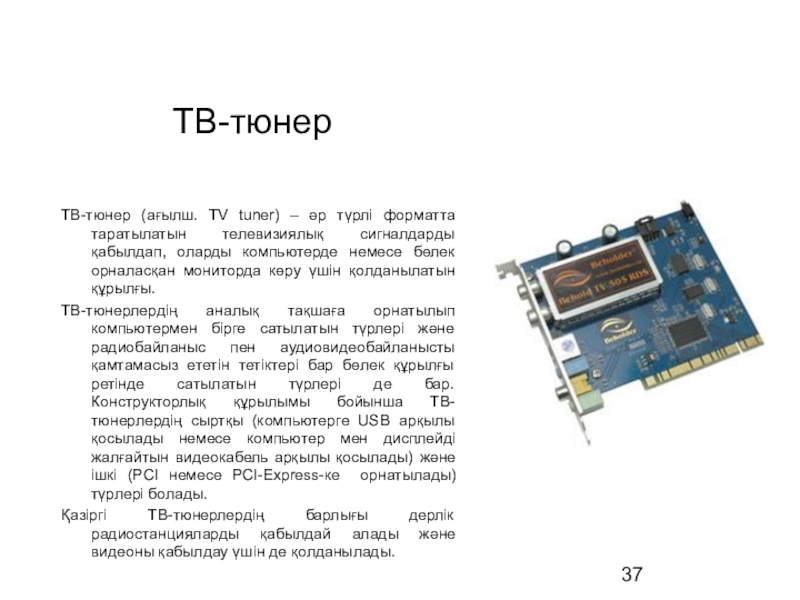

қабылдап, оларды компьютерде немесе бөлек орналасқан мониторда көру үшін қолданылатын құрылғы.
ТВ-тюнерлердің аналық тақшаға орнатылып компьютермен бірге сатылатын түрлері және радиобайланыс пен аудиовидеобайланысты қамтамасыз ететін тетіктері бар бөлек құрылғы ретінде сатылатын түрлері де бар. Конструкторлық құрылымы бойынша ТВ-тюнерлердің сыртқы (компьютерге USB арқылы қосылады немесе компьютер мен дисплейді жалғайтын видеокабель арқылы қосылады) және ішкі (PCI немесе PCI-Express-ке орнатылады) түрлері болады.
Қазіргі ТВ-тюнерлердің барлығы дерлік радиостанцияларды қабылдай алады және видеоны қабылдау үшін де қолданылады.
