Презентация, доклад на тему Виды ЛВС. Передача информации между компьютерами. Проводная и беспроводная связь.
Содержание
- 1. Виды ЛВС. Передача информации между компьютерами. Проводная и беспроводная связь.
- 2. отправитель информацииполучатель информацииканал передачи
- 3. Передача информации между компьютерами существует с
- 4. Компьютерная сеть – это система компьютеров, связанная каналами передачи информации.

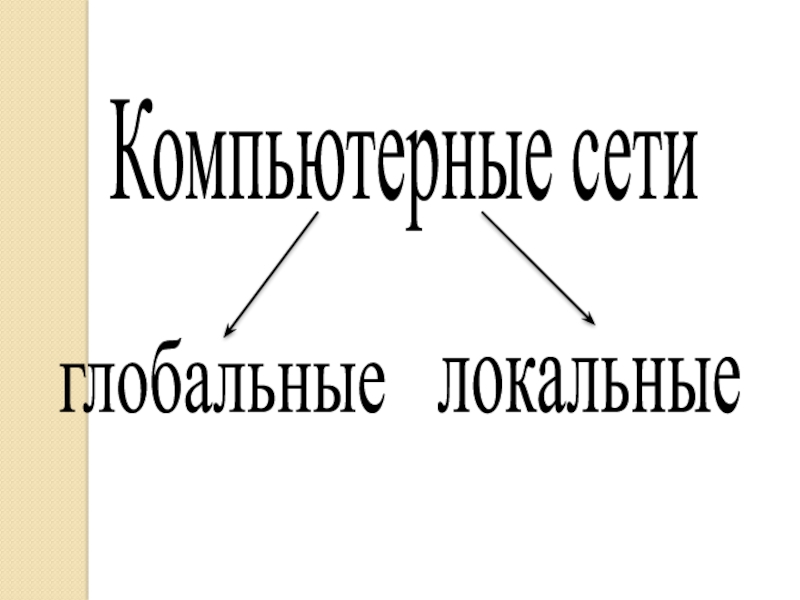

- 5. Компьютерные сетиглобальныелокальные
- 6. Локальные сети- это сети небольшие по масштабам,
- 7. Достоинства локальных сетей Высокая скорость передачи, большая
- 8. Топология локальных сетей – это физическое расположение
- 9. Кольцевая топология Каждый компьютер соединен друг с другом. Сигнал, несущий информацию идет по кругу.

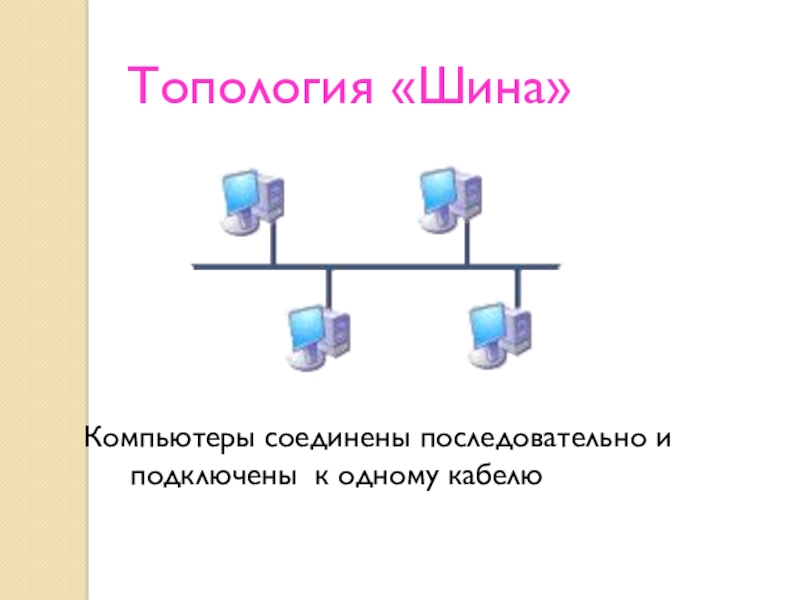

- 10. Топология «Шина»Компьютеры соединены последовательно и подключены к одному кабелю
- 11. Топология «Звезда» К каждому компьютеру подходит отдельный кабель из одного центрального узла.
- 12. Главный компьютер сети, который предоставляет доступ к
- 13. Технология «клиент-сервер»Клиентпосылает запрос с заданиемвыводит на экран
- 14. витая паравид кабеля связи, представляет собой одну
- 15. коаксиальный кабелькабель, в котором внутренний провод для
- 16. ОПТОВОЛОКОННЫЙ КАБЕЛЬкабель состоит из двух волокон с
- 17. Обмен данными в сетяхПротокол – это набор
- 18. Беспроводные сетиКаналы связи:радиосвязь, обычно до 100 м
- 19. Глобальные сети: Глобальная сеть – это объединения компьютеров,
- 20. Основной характеристикой каналов передачи
- 21. q- пропускная способность канала (бит/с)t- время передачи
отправитель информацииполучатель информацииканал передачи
Слайд 3 Передача информации между компьютерами существует с самого момента возникновения ЭВМ.
Она позволяет организовать совместную работу отдельных компьютеров, решать одну задачу с помощью нескольких компьютеров, совместно использовать ресурсы и решать множество других проблем.

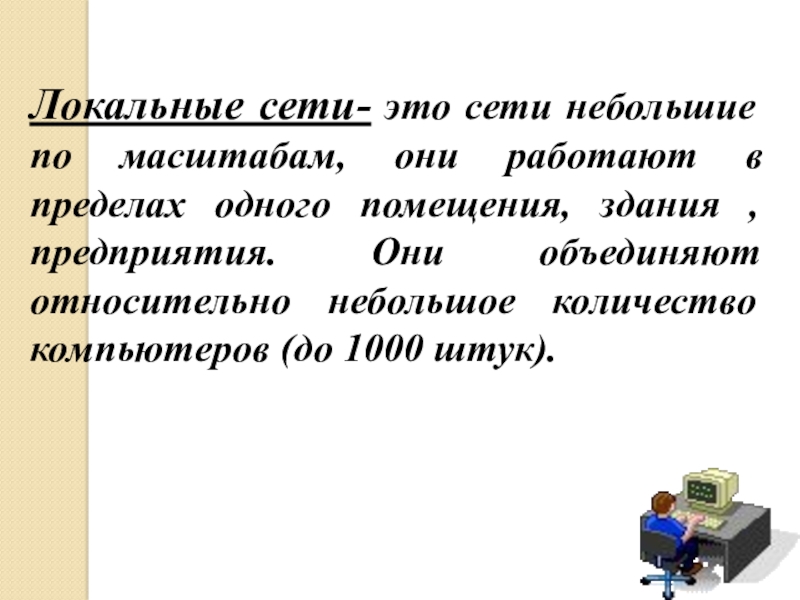

Слайд 6Локальные сети- это сети небольшие по масштабам, они работают в пределах
одного помещения, здания , предприятия. Они объединяют относительно небольшое количество компьютеров (до 1000 штук).
Слайд 7Достоинства локальных сетей
Высокая скорость передачи, большая пропускная способность;
Ограниченное, точно определенное
число компьютеров, подключаемых к сети;
Имеет один или несколько взаимосвязанных центров управления.
Имеет один или несколько взаимосвязанных центров управления.

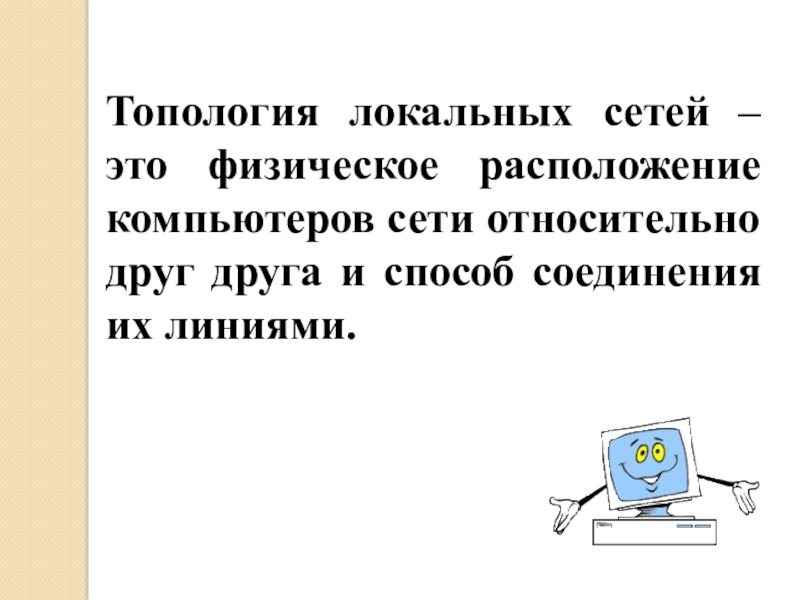

Слайд 8Топология локальных сетей – это физическое расположение компьютеров сети относительно друг
друга и способ соединения их линиями.
Слайд 9Кольцевая топология
Каждый компьютер соединен друг с другом. Сигнал, несущий информацию
идет по кругу.
Слайд 11Топология «Звезда»
К каждому компьютеру подходит отдельный кабель из одного
центрального узла.

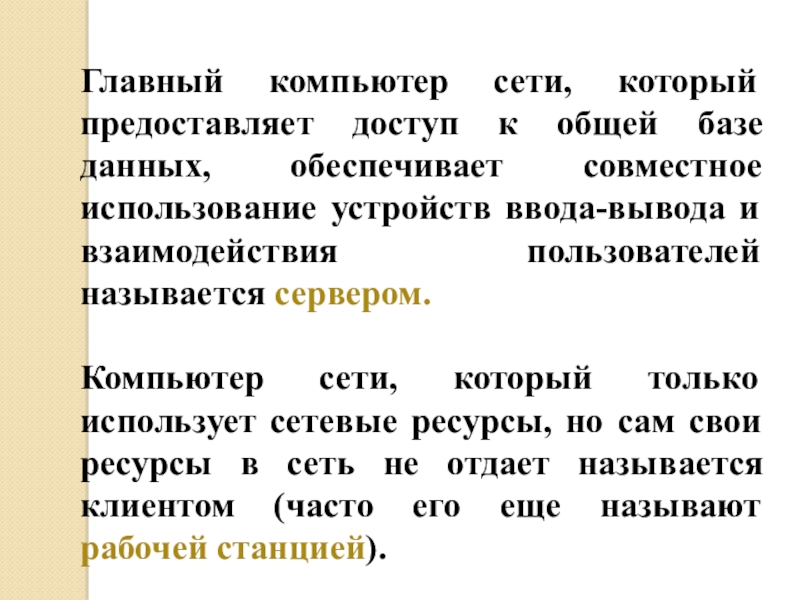

Слайд 12Главный компьютер сети, который предоставляет доступ к общей базе данных, обеспечивает
совместное использование устройств ввода-вывода и взаимодействия пользователей называется сервером.
Компьютер сети, который только использует сетевые ресурсы, но сам свои ресурсы в сеть не отдает называется клиентом (часто его еще называют рабочей станцией).
Компьютер сети, который только использует сетевые ресурсы, но сам свои ресурсы в сеть не отдает называется клиентом (часто его еще называют рабочей станцией).

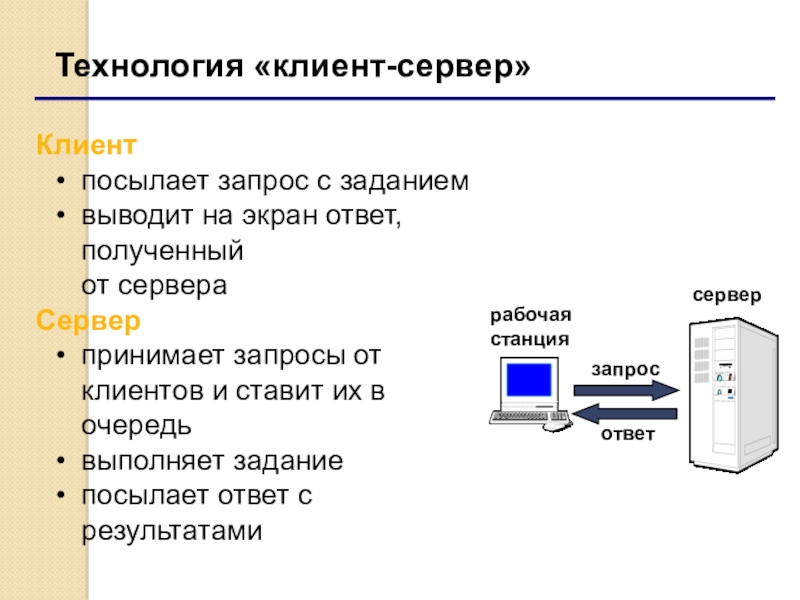

Слайд 13Технология «клиент-сервер»
Клиент
посылает запрос с заданием
выводит на экран ответ, полученный
от сервера
Сервер
принимает
запросы от клиентов и ставит их в очередь
выполняет задание
посылает ответ с результатами
выполняет задание
посылает ответ с результатами
ответ
запрос
сервер
рабочая
станция

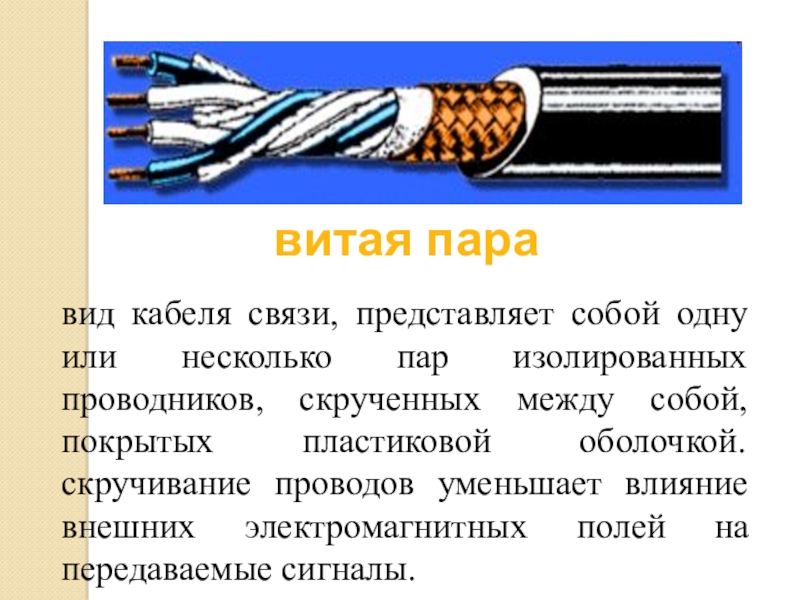

Слайд 14витая пара
вид кабеля связи, представляет собой одну или несколько пар изолированных
проводников, скрученных между собой, покрытых пластиковой оболочкой. скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы.

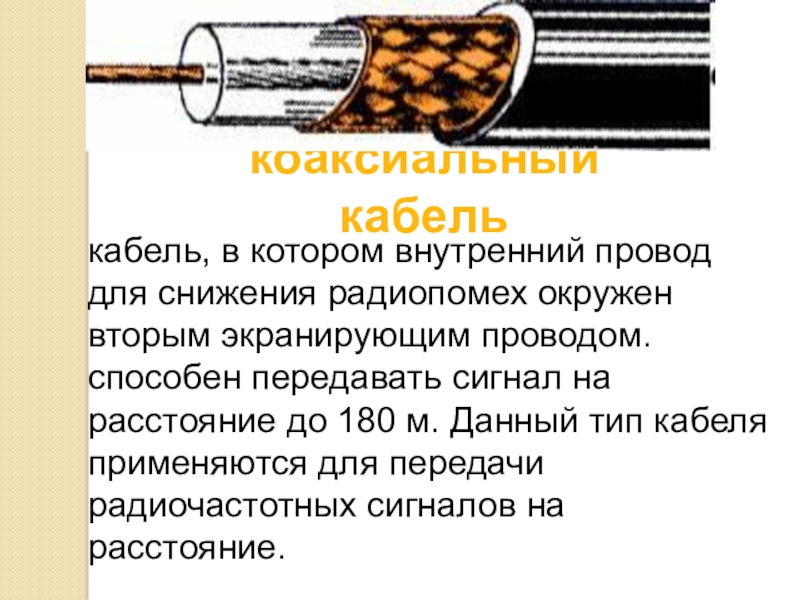

Слайд 15коаксиальный кабель
кабель, в котором внутренний провод для снижения радиопомех окружен вторым
экранирующим проводом. способен передавать сигнал на расстояние до 180 м. Данный тип кабеля применяются для передачи радиочастотных сигналов на расстояние.

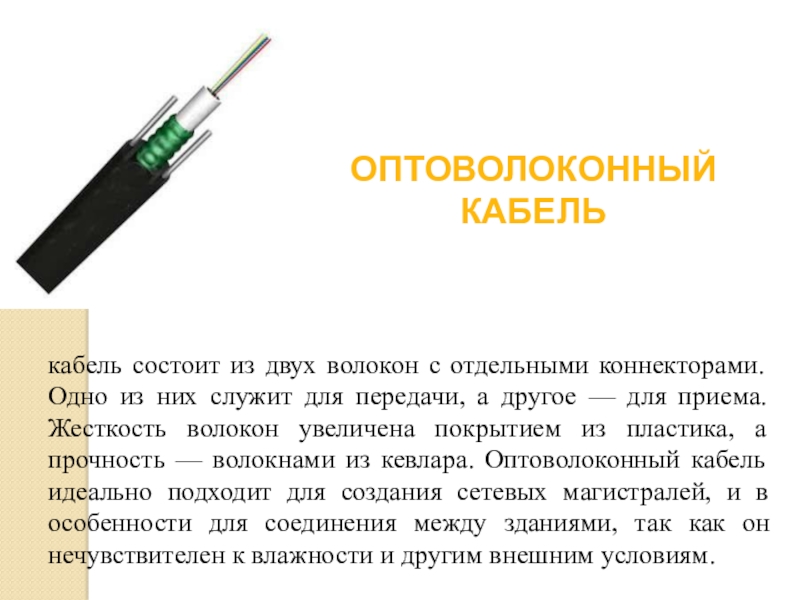

Слайд 16ОПТОВОЛОКОННЫЙ КАБЕЛЬ
кабель состоит из двух волокон с отдельными коннекторами. Одно из
них служит для передачи, а другое — для приема. Жесткость волокон увеличена покрытием из пластика, а прочность — волокнами из кевлара. Оптоволоконный кабель идеально подходит для создания сетевых магистралей, и в особенности для соединения между зданиями, так как он нечувствителен к влажности и другим внешним условиям.

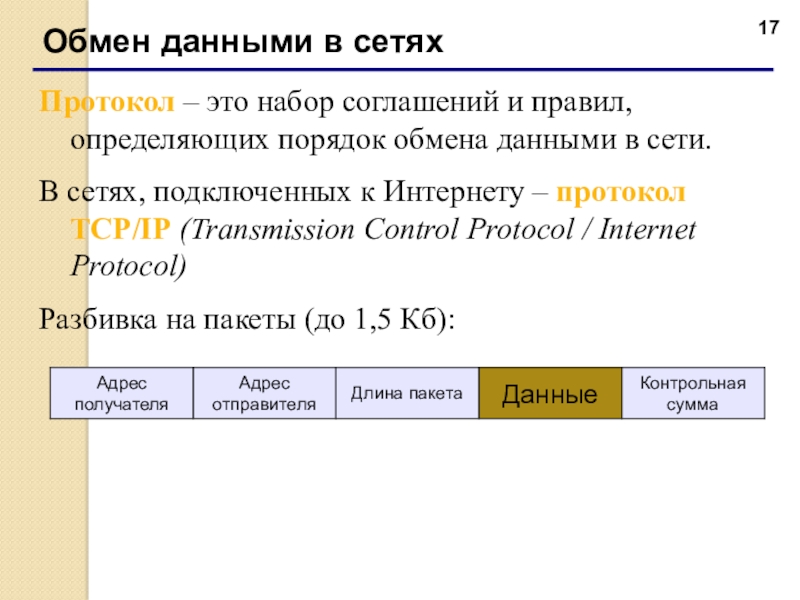

Слайд 17Обмен данными в сетях
Протокол – это набор соглашений и правил, определяющих
порядок обмена данными в сети.
В сетях, подключенных к Интернету – протокол TCP/IP (Transmission Control Protocol / Internet Protocol)
Разбивка на пакеты (до 1,5 Кб):
В сетях, подключенных к Интернету – протокол TCP/IP (Transmission Control Protocol / Internet Protocol)
Разбивка на пакеты (до 1,5 Кб):

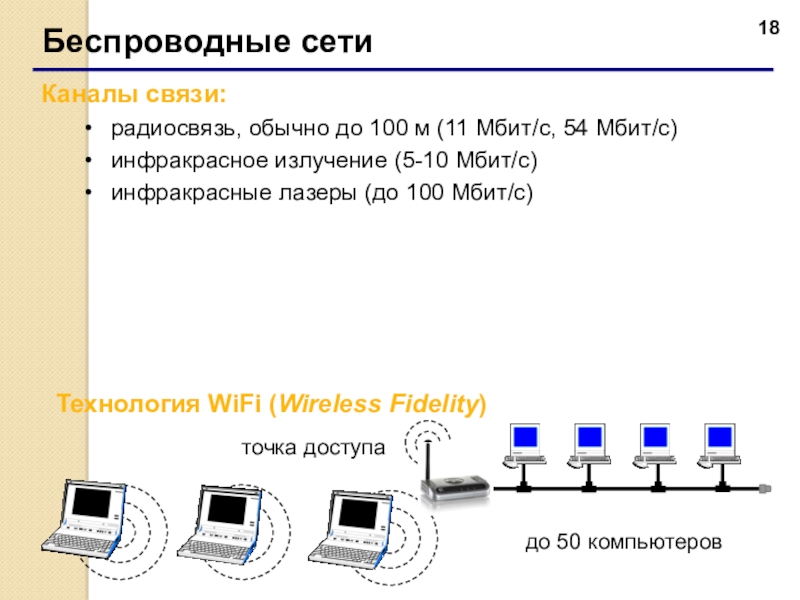

Слайд 18Беспроводные сети
Каналы связи:
радиосвязь, обычно до 100 м (11 Мбит/c, 54 Мбит/с)
инфракрасное
излучение (5-10 Мбит/с)
инфракрасные лазеры (до 100 Мбит/с)
инфракрасные лазеры (до 100 Мбит/с)
Технология WiFi (Wireless Fidelity)
точка доступа
до 50 компьютеров
Слайд 19Глобальные сети:
Глобальная сеть – это объединения компьютеров, расположенных на удаленном расстоянии,
для общего использования мировых информационных ресурсов. На сегодняшний день их насчитывается в мире более 200. Из них наиболее известной и самой популярной является сеть Интернет.
Слайд 20 Основной характеристикой каналов передачи информации является их пропускная
способность (скорость передачи информации).
Пропускная способность канала равна количеству информации, которое может передаваться по нему в единицу времени.
Пропускная способность измеряется в бит/с, байт/c, Кбит/c, Кбайт/c, и т.д.
Пропускная способность канала равна количеству информации, которое может передаваться по нему в единицу времени.
Пропускная способность измеряется в бит/с, байт/c, Кбит/c, Кбайт/c, и т.д.

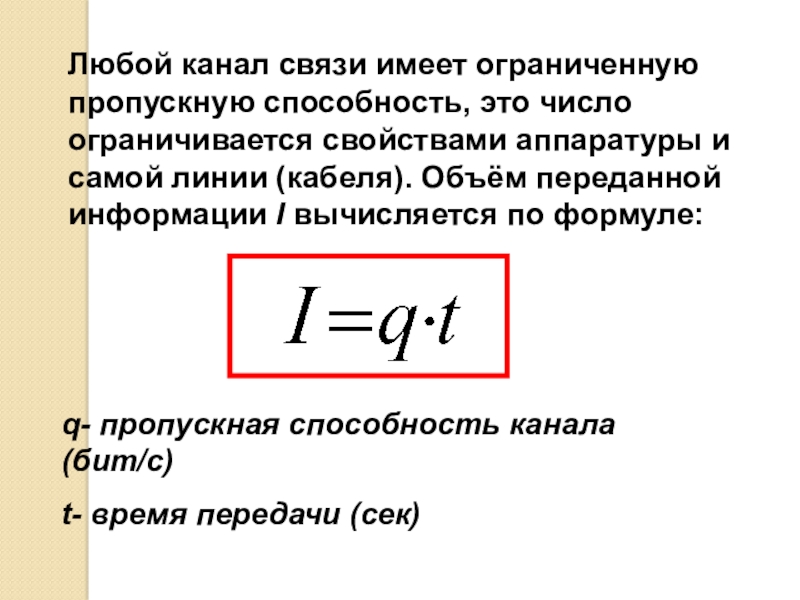

Слайд 21q- пропускная способность канала (бит/с)
t- время передачи (сек)
Любой канал связи имеет
ограниченную пропускную способность, это число ограничивается свойствами аппаратуры и самой линии (кабеля). Объём переданной информации I вычисляется по формуле:
