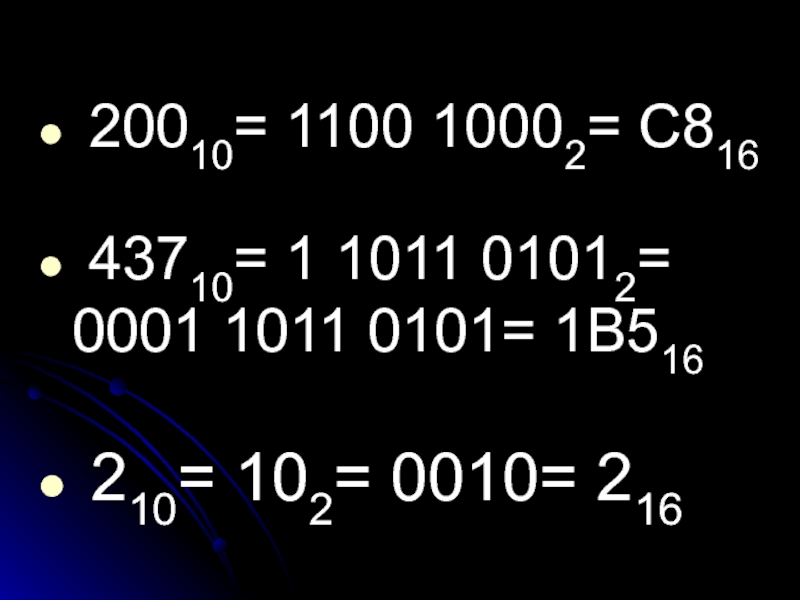

- 9. 20010= 1100 10002= С816 43710= 1
- 10. записать команды read (А)(00) 00 FC

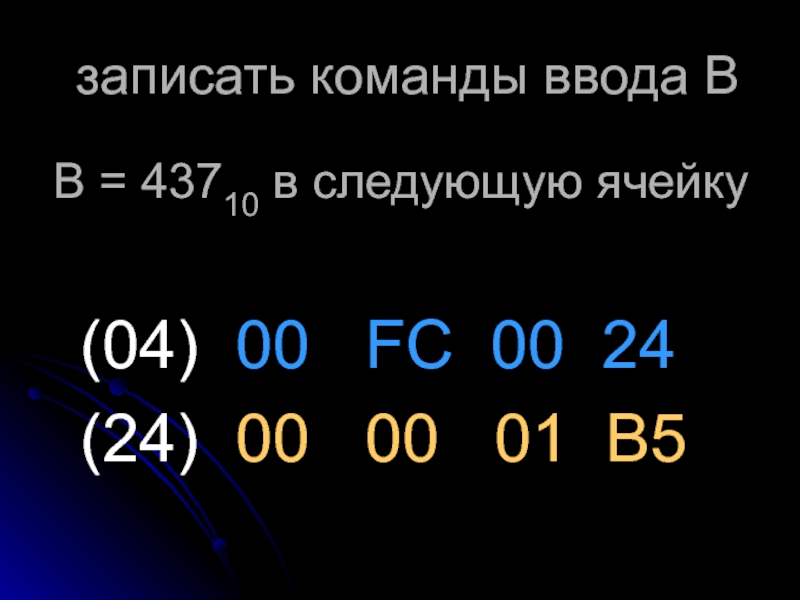

- 11. записать команды ввода В(04) 00 FC
- 12. записать команды ввода СС = 210
- 13. команда сложения(0С) 01 20 24 2С
- 14. определить, что мы увидим на экране?(2С)
- 15. команда завершения программы END(18) 77 00 00 00
- 16. ИТОГПользователь дает команды компьютеру, используя программное обеспечение
- 17. cоставить систему команд исполнителю для выполнения Вариант
- 18. Перевод 10-16Вариант 14210 = 1010102 = 2А1658
- 19. ответВариант100 00 FC 00 2020 00
НАЗНАЧЕНИЕ ПРОЦЕССОРАУправлять работой ПК по заданной программе.Выполнять операции над данными.
Слайд 1УСТРОЙСТВО
И
РАБОТА ПРОЦЕССОРА
Выполнила преподаватель информатики и ИКТ
МБОУ гимназии № 103,
г. Минеральные Воды
Полозова Г.И.
Слайд 2НАЗНАЧЕНИЕ ПРОЦЕССОРА
Управлять работой ПК по заданной программе.
Выполнять операции над данными.
Слайд 3
СТРУКТУРА МИКРОСХЕМЫ ПРОЦЕССОРА
Арифметическо-логическое устройство
РЕГИСТРЫ
Память КЭШ
Системы
управления
шиной
РЕГИСТРЫ

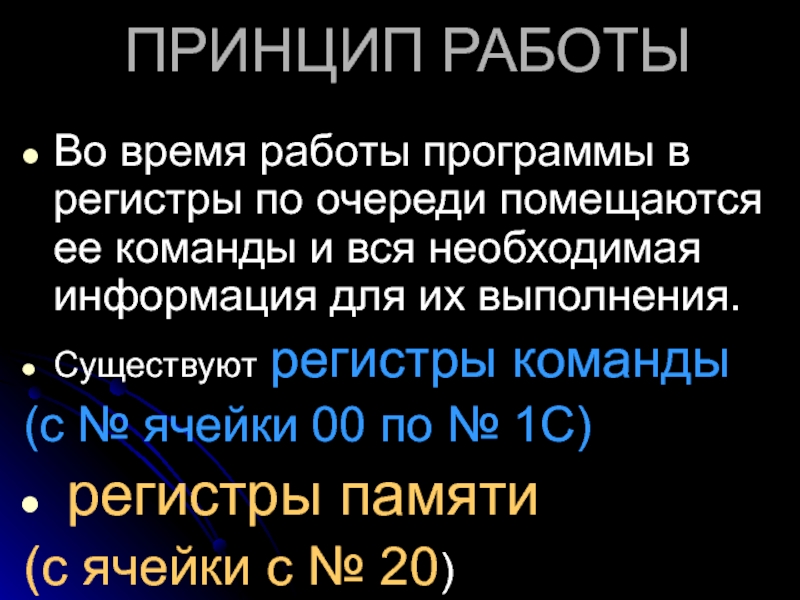

Слайд 4ПРИНЦИП РАБОТЫ
Во время работы программы в регистры по очереди помещаются ее
команды и вся необходимая информация для их выполнения.
Существуют регистры команды
(с № ячейки 00 по № 1С)
регистры памяти
(с ячейки с № 20)
Существуют регистры команды
(с № ячейки 00 по № 1С)
регистры памяти
(с ячейки с № 20)
Слайд 5Например, (ОС) 01 20 24 2С
В регистр команд запишется сама
команда 01
Слагаемые из ячеек с адресом 20 и 24 заносятся в два регистра памяти.
Сумма автоматически переносится из регистра памяти в ячейку с адресом 2С.
Слагаемые из ячеек с адресом 20 и 24 заносятся в два регистра памяти.
Сумма автоматически переносится из регистра памяти в ячейку с адресом 2С.
Слайд 6задание
Записать систему команд для вычисления (А+В)*С,
где А = 20010
в ячейку памяти с адресом 20
В = 43710
в ячейку с последующим адресом
С = 210
в ячейку с последующим адресом
В = 43710
в ячейку с последующим адресом
С = 210
в ячейку с последующим адресом

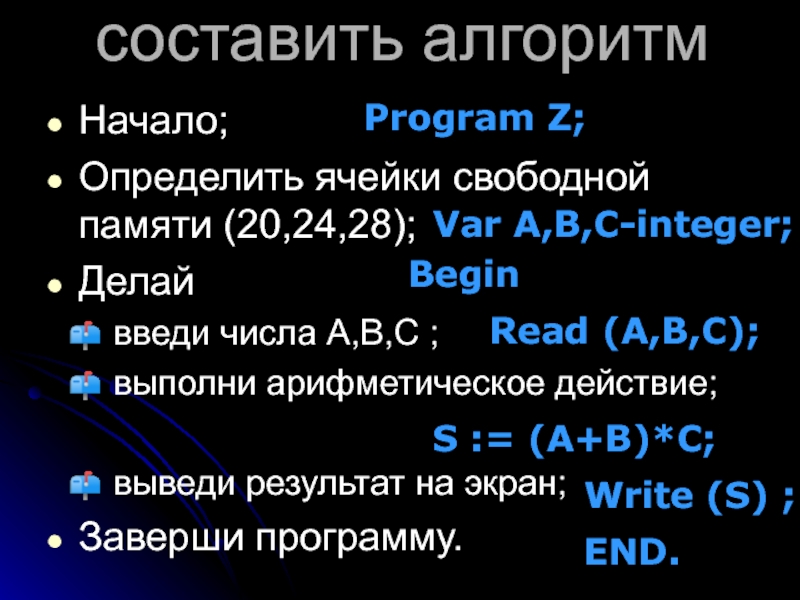

Слайд 7составить алгоритм
Начало;
Определить ячейки свободной памяти (20,24,28);
Делай
введи числа А,В,С ;
выполни арифметическое
действие;
выведи результат на экран;
Заверши программу.
выведи результат на экран;
Заверши программу.
Program Z;
Var A,В,С-integer;
Begin
Read (A,В,С);
S := (A+B)*C;
Write (S) ;
END.
Слайд 8Запишем программу для процессора на машинном языке, для этого переведем данные
в 16-ричный код

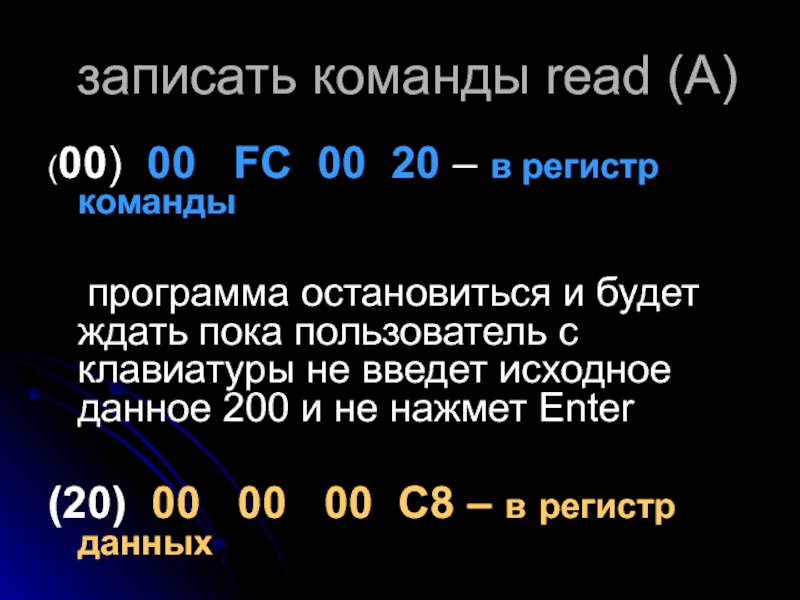

Слайд 10записать команды read (А)
(00) 00 FC 00 20 – в
регистр команды
программа остановиться и будет ждать пока пользователь с клавиатуры не введет исходное данное 200 и не нажмет Enter
(20) 00 00 00 C8 – в регистр данных
программа остановиться и будет ждать пока пользователь с клавиатуры не введет исходное данное 200 и не нажмет Enter
(20) 00 00 00 C8 – в регистр данных

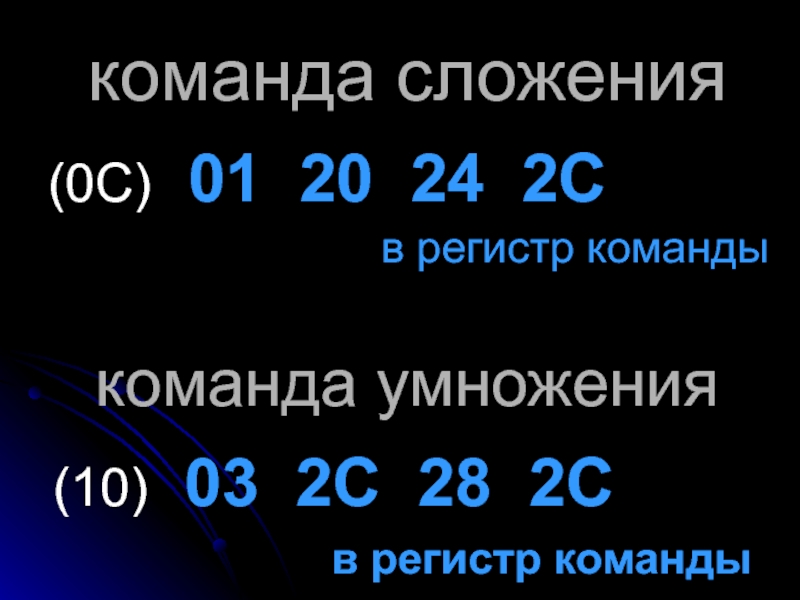

Слайд 13команда сложения
(0С) 01 20 24 2С
в регистр команды
команда умножения
(10) 03 2С 28 2С
в регистр команды

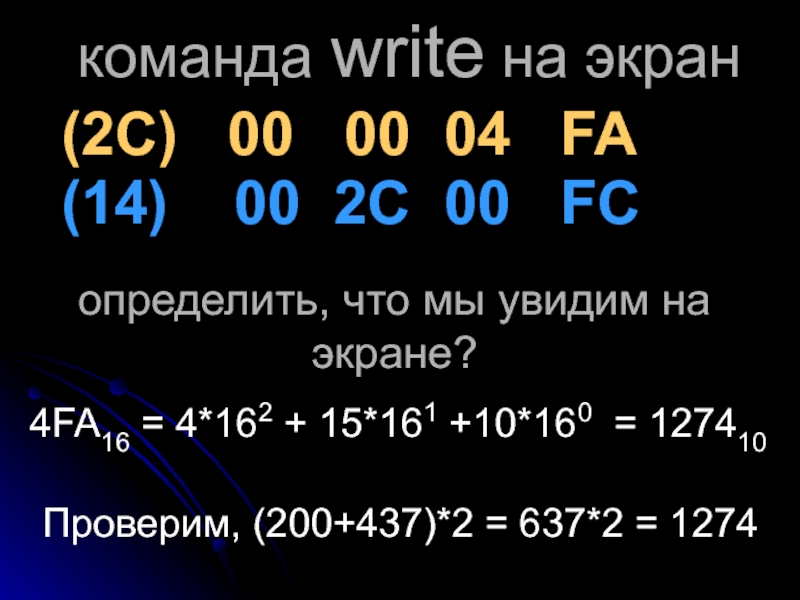

Слайд 14определить, что мы увидим на экране?
(2С) 00 00 04
FA
(14) 00 2С 00 FС
(14) 00 2С 00 FС
команда write на экран
4FA16 = 4*162 + 15*161 +10*160 = 127410
Проверим, (200+437)*2 = 637*2 = 1274

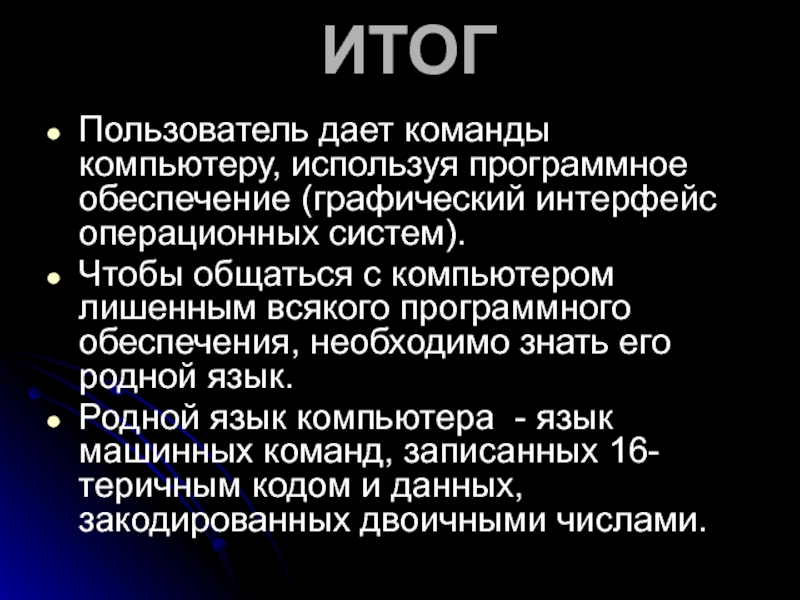

Слайд 16ИТОГ
Пользователь дает команды компьютеру, используя программное обеспечение (графический интерфейс операционных систем).
Чтобы
общаться с компьютером лишенным всякого программного обеспечения, необходимо знать его родной язык.
Родной язык компьютера - язык машинных команд, записанных 16-теричным кодом и данных, закодированных двоичными числами.
Родной язык компьютера - язык машинных команд, записанных 16-теричным кодом и данных, закодированных двоичными числами.

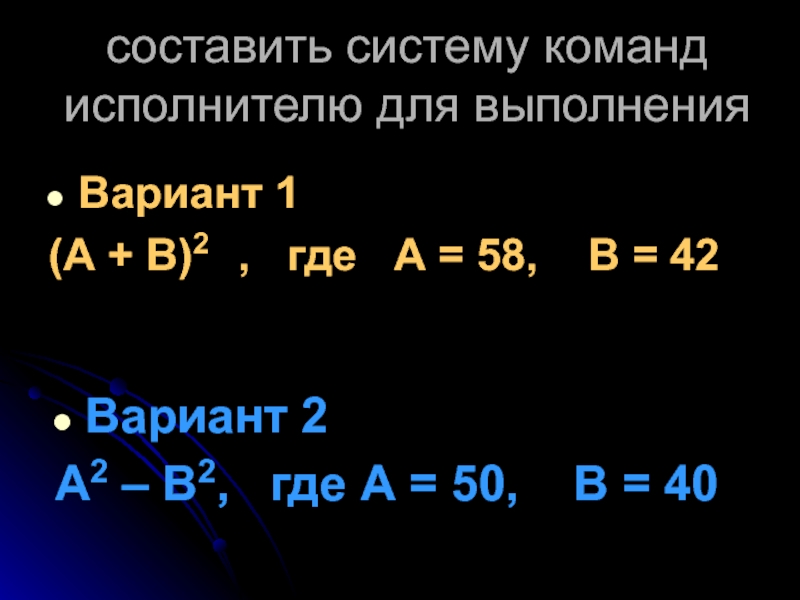

Слайд 17cоставить систему команд исполнителю для выполнения
Вариант 1
(А + В)2
, где А = 58, В = 42
Вариант 2
А2 – В2, где А = 50, В = 40

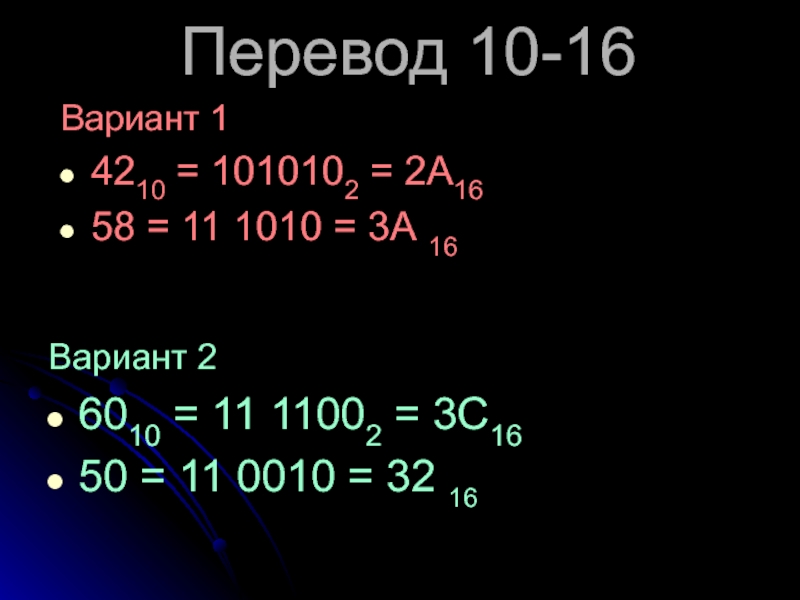

Слайд 18Перевод 10-16
Вариант 1
4210 = 1010102 = 2А16
58 = 11 1010 =
3А 16
Вариант 2
6010 = 11 11002 = 3С16
50 = 11 0010 = 32 16

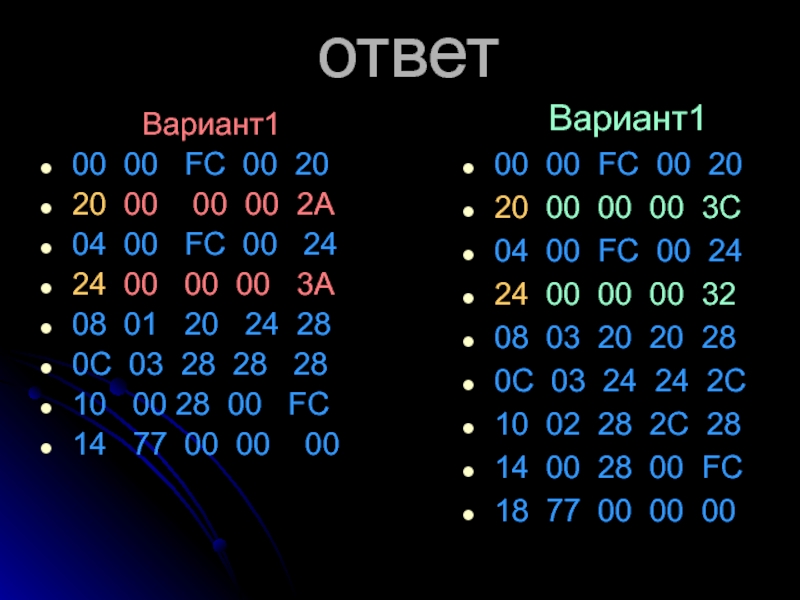

Слайд 19ответ
Вариант1
00 00 FC 00 20
20 00 00 00 2А
04
00 FC 00 24
24 00 00 00 3А
08 01 20 24 28
0C 03 28 28 28
10 00 28 00 FC
14 77 00 00 00
24 00 00 00 3А
08 01 20 24 28
0C 03 28 28 28
10 00 28 00 FC
14 77 00 00 00
Вариант1
00 00 FC 00 20
20 00 00 00 3С
04 00 FC 00 24
24 00 00 00 32
08 03 20 20 28
0C 03 24 24 2C
10 02 28 2C 28
14 00 28 00 FC
18 77 00 00 00
