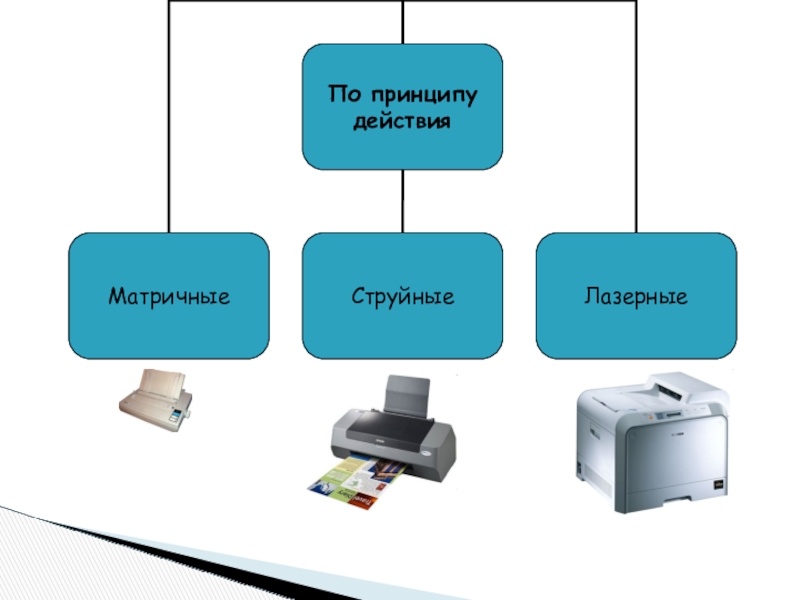

Презентация, доклад на тему Устройства вывода информации на печать. Классификация печатающий устройств

действия?

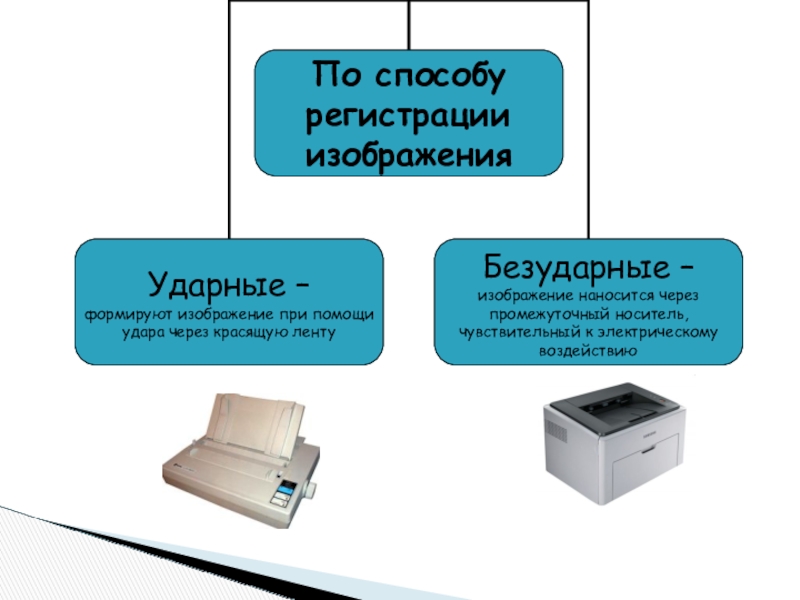

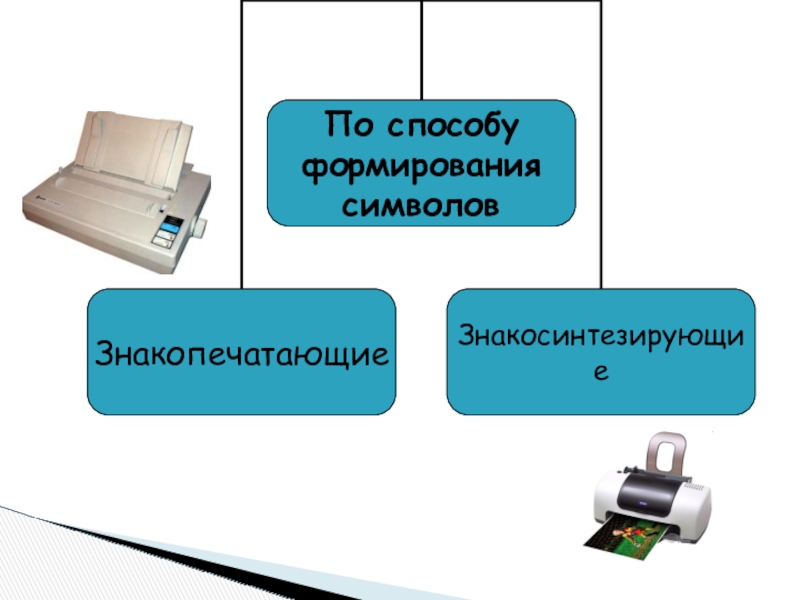

на печать. Классификация печатающий устройств»

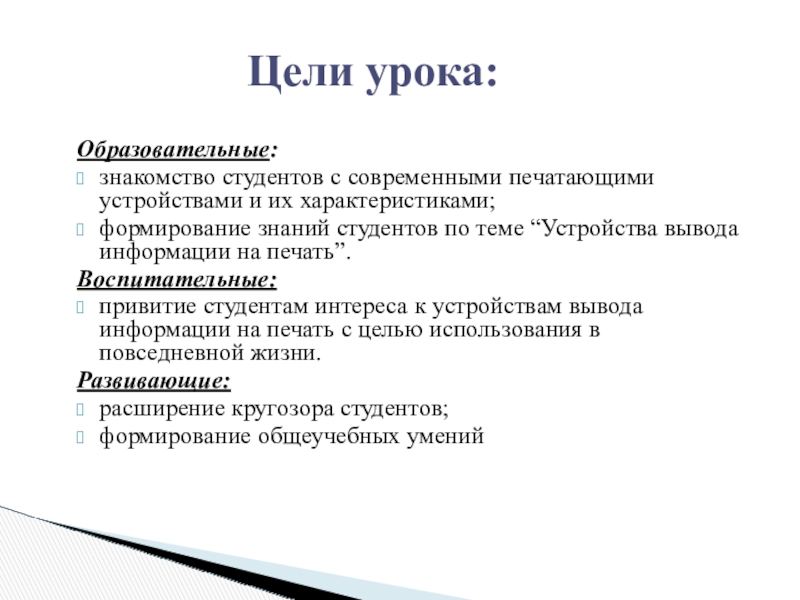

знаний студентов по теме “Устройства вывода информации на печать”.
Воспитательные:
привитие студентам интереса к устройствам вывода информации на печать с целью использования в повседневной жизни.
Развивающие:
расширение кругозора студентов;
формирование общеучебных умений

Цели урока:

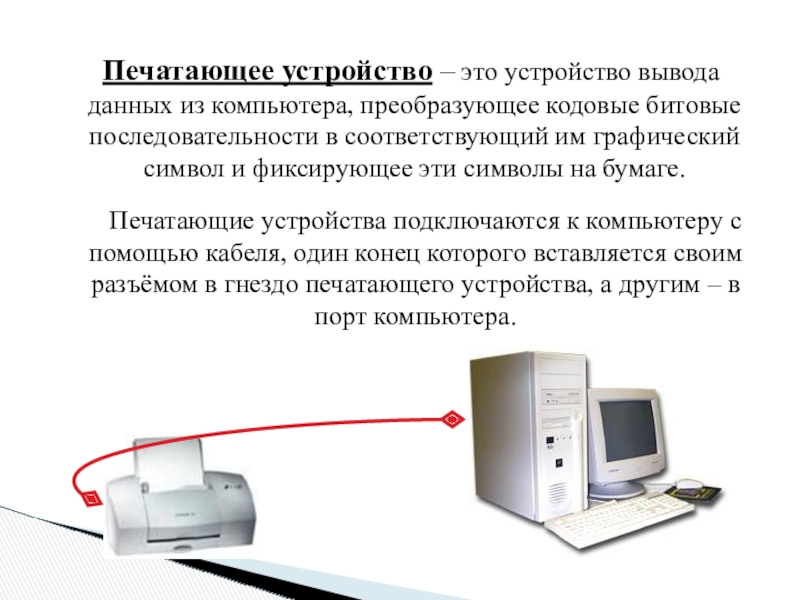

кодовые битовые последовательности в соответствующий им графический символ и фиксирующее эти символы на бумаге.

Печатающие устройства подключаются к компьютеру с помощью кабеля, один конец которого вставляется своим разъёмом в гнездо печатающего устройства, а другим – в порт компьютера.

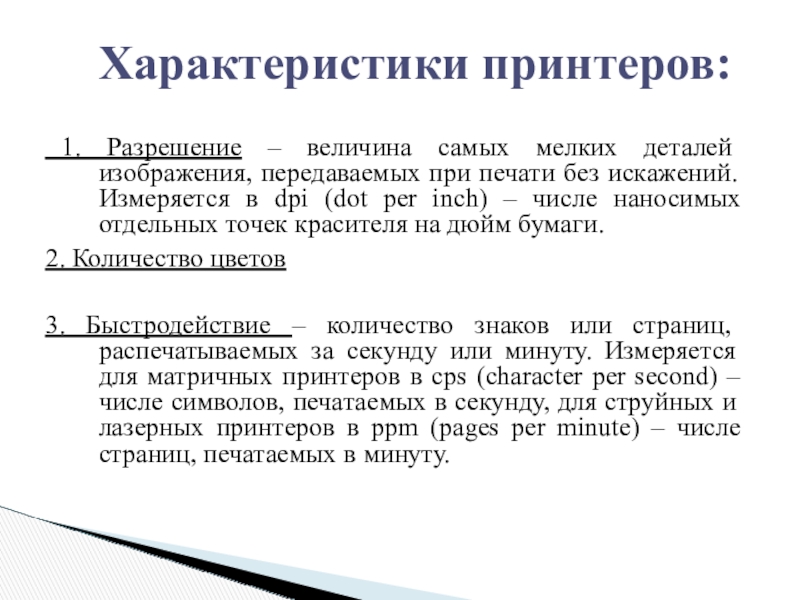

печати без искажений. Измеряется в dpi (dot per inch) – числе наносимых отдельных точек красителя на дюйм бумаги.
2. Количество цветов

3. Быстродействие – количество знаков или страниц, распечатываемых за секунду или минуту. Измеряется для матричных принтеров в cps (character per second) – числе символов, печатаемых в секунду, для струйных и лазерных принтеров в ppm (pages per minute) – числе страниц, печатаемых в минуту.

Характеристики принтеров:

Seiko Epson Corporation сконструировала первый в мире принтерный механизм, который постоянно отпечатывал точное время. Изображение здесь формировалось из точек, наносимых на бумагу иглами через черную или цветную ленту. Спустя некоторое время появились первые принтеры как "самостоятельное" устройство. За почти 25-летнюю историю различные аспекты данной технологии были настолько усовершенствованы и отточены, что дальнейшее развитие матричных принтеров вызывает большие сомнения, хотя сейчас некоторые параметры матричных принтеров, в первую очередь средняя цена печати 1 страницы, не оставляют конкурентам ни единого шанса. Современные принтеры способны печатать точки до 0.25 мм в диаметре с разрешением порядка 180 точек на дюйм, кроме того, возможен переход к более качественным шрифтам. Скорость печати достигает нескольких машинописных листов в минуту.

Старейший принтер Hewlett Packard, выставленный в Вашингтонском музее










Единственный советский термопринтер "Электроника МС 6312"

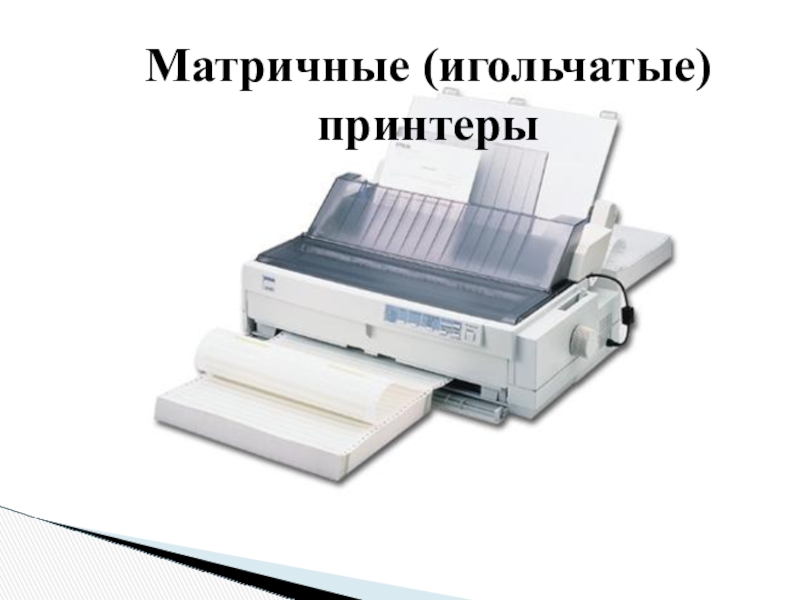

образом: вертикальный ряд (или два ряда) игл или молоточков «вколачивает» краситель с ленты прямо в бумагу, формируя последовательно символ за символом.

помощью вала, а между бумагой и головкой принтера располагается красящая лента. При ударе иголки по этой ленте на бумаге остается закрашенный след

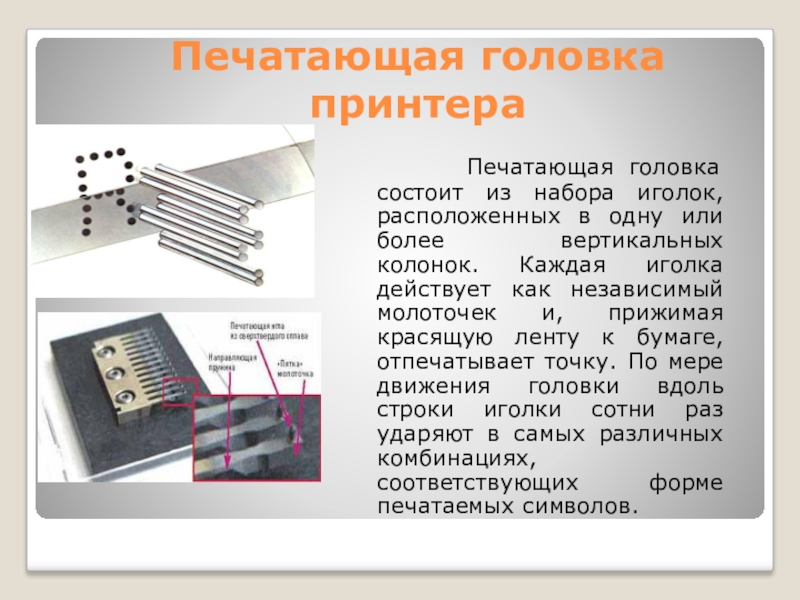

расположенных в одну или более вертикальных колонок. Каждая иголка действует как независимый молоточек и, прижимая красящую ленту к бумаге, отпечатывает точку. По мере движения головки вдоль строки иголки сотни раз ударяют в самых различных комбинациях, соответствующих форме печатаемых символов.

18 или 24 иголками. Чем больше иголок, тем соответственно будет лучше и качество печати. Каждая игла может независимо от остальных наносить удар по ленте. Это позволяет формировать изображения как букв и цифр, так и любых других символов, а также достаточно сложные рисунки и чертежи.

Символы формируются на основании матрицы

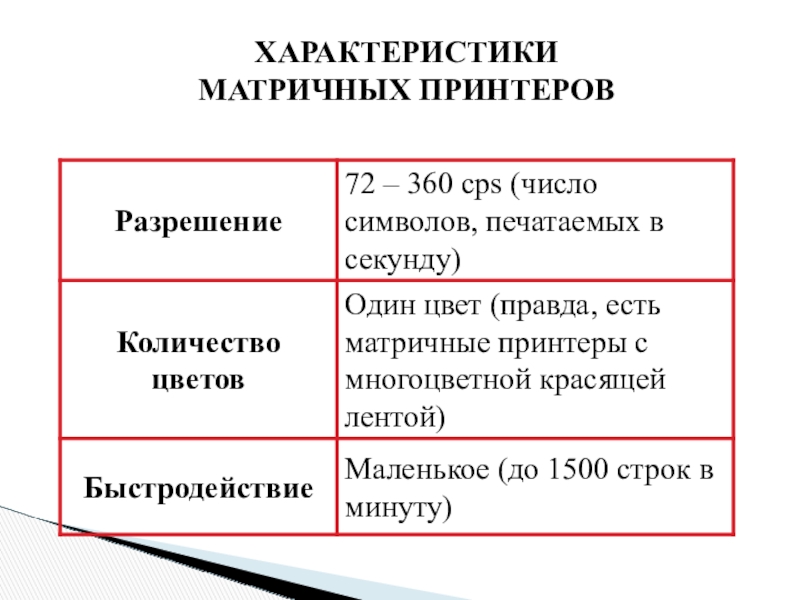

принтеры могут работать в обычном режиме и режиме повышенного качества. Для 9-и игольчатых это режим NLQ, а для 24-х игольчатых это LQ. Среди всех матричных принтеров самые быстрые в печати это построчные (постраничные) модели. В качестве печатающих головок в них применены длинные массивы с множеством иголок вместо обычных. Такие принтеры печатают со скоростью около 1,5 тыс. строк в минуту. Самая быстрая печать – это черновая печать. В этом режиме работы за один проход печатающей головки формируется целая строка. В режиме печати с высоким качеством, для формирования одной строки требуется несколько проходов головки, обычно четыре.

Матричные принтеры как правило могут работать и с обычной бумагой (листы формата А3, А4) и с рулонной.

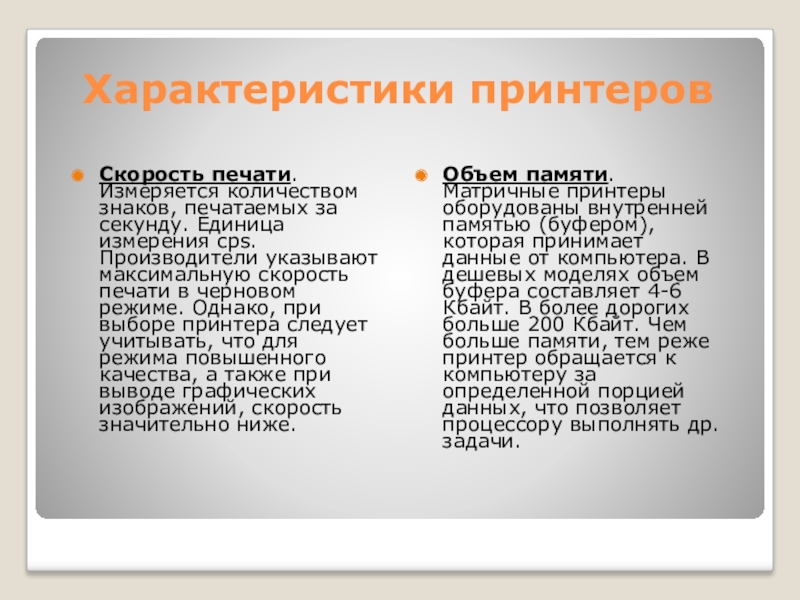

cps. Производители указывают максимальную скорость печати в черновом режиме. Однако, при выборе принтера следует учитывать, что для режима повышенного качества, а также при выводе графических изображений, скорость значительно ниже.

Объем памяти. Матричные принтеры оборудованы внутренней памятью (буфером), которая принимает данные от компьютера. В дешевых моделях объем буфера составляет 4-6 Кбайт. В более дорогих больше 200 Кбайт. Чем больше памяти, тем реже принтер обращается к компьютеру за определенной порцией данных, что позволяет процессору выполнять др. задачи.

печати 24-иголчатым принтером с применением разноцветной ленты намного хуже, чем качество печати на струйном принтере.

Разрешающая способность. Измеряется количеством точек, печатаемых на одном дюйме. Единица измерения dpi. Этот показатель важен для печати графических изображений.

Шрифты. В памяти многих принтеров хранится широкий набор шрифтов. Но печать может осуществляться любым шрифтом True Type, разработанных для операционной системы Windows.

с любой бумагой;
Возможность печати одновременно нескольких копий (через копирку);
Низкая себестоимость отпечатка.

Высокий уровень шума;
Плохое качество графических изображений;
Низкая скорость печати.

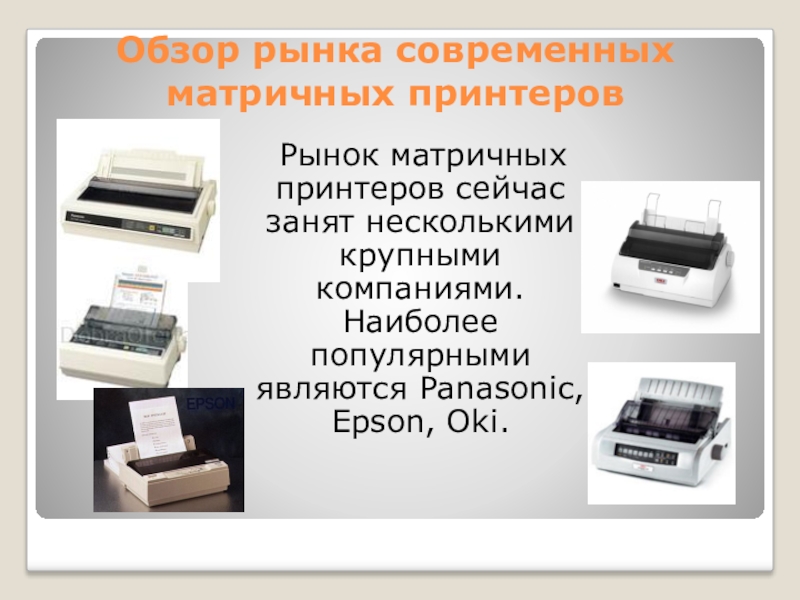

занят несколькими крупными компаниями. Наиболее популярными являются Panasonic, Epson, Oki.

премии по физике, сделал свои фундаментальные открытия в области распада струй жидкости и формирования капель еще в прошлом веке, датой рождения технологии струйной печати можно считать только 1948 год. Именно тогда шведская фирма Siemens Elema подала патентную заявку на устройство, работающее как гальванометр, но оборудованное не измерительной стрелкой, а распылителем, с помощью которого регистрировались результаты измерений. И даже теперь, спустя почти полвека, эта гениально простая система печати применяется, например, в медицинских приборах. Правда, жидкостный осциллограф способен печатать лишь кривые, а не тексты и графики. Эта эффективная схема была усовершенствована, и появился новый струйный принтер, функционирующий по принципу непрерывного распыления красителя или печати под высоким давлением. Разработчики воспользовались закономерностью, выявленной лордом Рейли : струя жидкости стремится распасться на отдельные капли. Нужно только чуть подправить случайный процесс распадения струи, накладывая с помощью пьезоэлектрического преобразования на струю красителя, выбрасываемую под высоким давлением (до 90 бар), высокочастотные колебания давления. Таким способом может выбрасываться до миллиона капель в секунду. Их размеры зависят от геометрической формы сопел-распылителей и составляют всего лишь несколько микрон, а скорость, с которой они долетают до бумаги, достигает 40 м/с. Благодаря высокой скорости полета капель допускается использовать поверхности с сильными неровностями и в зависимости от требований к качеству печати размещать их на расстоянии 1-2 см от сопла-распылителя. В результате можно наносить маркировку, например данные о сроке годности товара на картонные коробки, бутылки, консервные банки, яйца или кабели. Эту технологию печати нетрудно узнать по точкам, кажущимся неравномерными и как бы обтрепанными. С начала 70-х годов необычайно активизировалась исследовательская деятельность, направленная на создание систем без недостатков, свойственных системам печати под высоким давлением. Первое решение, найденное специалистами - печатающие головки с пьезоэлектрическими преобразователями, испускающие по запросу отдельные капли красителя.

История создания струйных принтеров

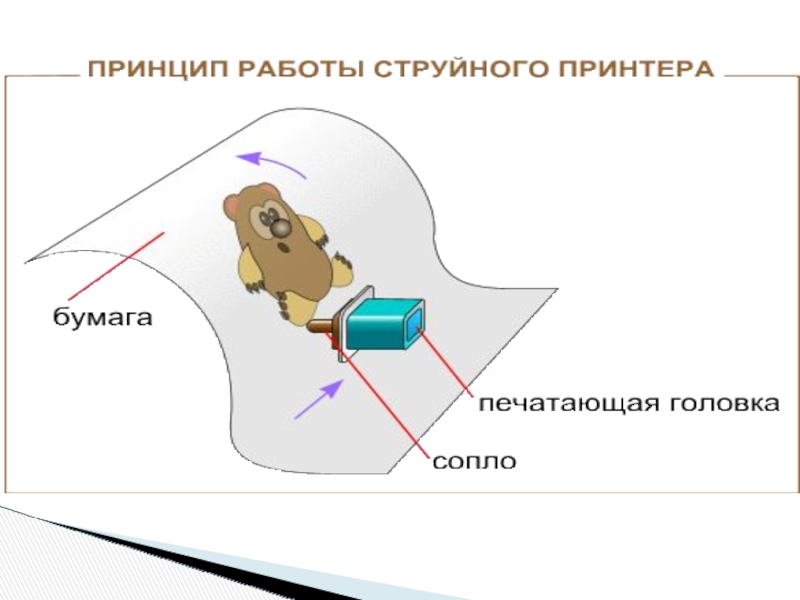

что их печатающая головка представляет собой набор не игл, а тонких сопел, диаметр которых десятые доли миллиметра.
В этой же головке установлен резервуар с жидкими чернилами, которые через сопла, как микрочастицы, переносятся на материал носителя.

через порт USB, которым, как правило, оснащены все компьютеры с процессорами Pentium и Celeron. Данные по USB-шине передаются быстрее, что позволяет несколько увеличить скорость печати.

деформации пьезокристалла под действием электрического поля.
Для реализации данного метода в каждое сопло установлен плоский пьезоэлектрический кристалл, связанный с диафрагмой., как показано на рисунке. При печати находящийся в сопле пьезоэлемент, разжимая и сжимая сопло, наполняет его чернилами. Чернила, которые отжимаются назад, перетекают обратно в резервуар, а чернила которые вышли из сопла в виде капли, оставляют на бумаге точку.

Пьезоэлектрический метод

технологией печати.

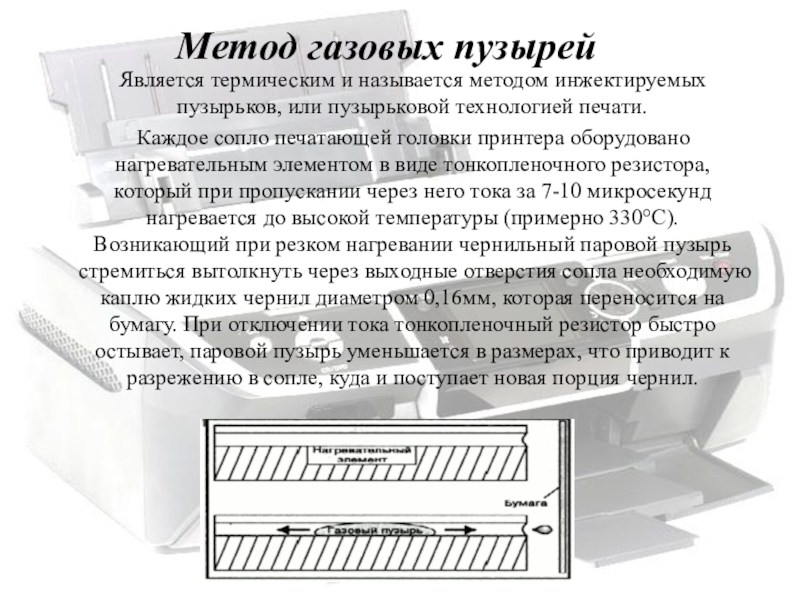

Каждое сопло печатающей головки принтера оборудовано нагревательным элементом в виде тонкопленочного резистора, который при пропускании через него тока за 7-10 микросекунд нагревается до высокой температуры (примерно 330°С). Возникающий при резком нагревании чернильный паровой пузырь стремиться вытолкнуть через выходные отверстия сопла необходимую каплю жидких чернил диаметром 0,16мм, которая переносится на бумагу. При отключении тока тонкопленочный резистор быстро остывает, паровой пузырь уменьшается в размерах, что приводит к разрежению в сопле, куда и поступает новая порция чернил.

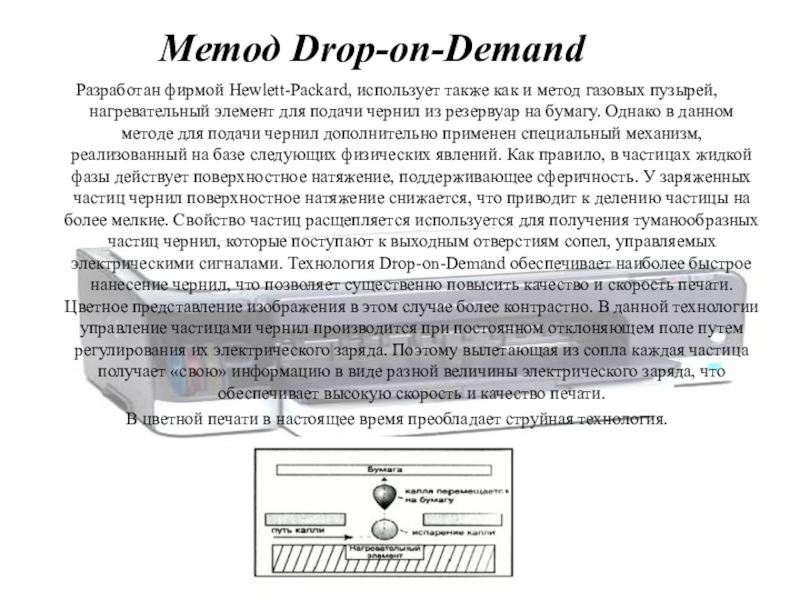

нагревательный элемент для подачи чернил из резервуар на бумагу. Однако в данном методе для подачи чернил дополнительно применен специальный механизм, реализованный на базе следующих физических явлений. Как правило, в частицах жидкой фазы действует поверхностное натяжение, поддерживающее сферичность. У заряженных частиц чернил поверхностное натяжение снижается, что приводит к делению частицы на более мелкие. Свойство частиц расщепляется используется для получения туманообразных частиц чернил, которые поступают к выходным отверстиям сопел, управляемых электрическими сигналами. Технология Drop-on-Demand обеспечивает наиболее быстрое нанесение чернил, что позволяет существенно повысить качество и скорость печати. Цветное представление изображения в этом случае более контрастно. В данной технологии управление частицами чернил производится при постоянном отклоняющем поле путем регулирования их электрического заряда. Поэтому вылетающая из сопла каждая частица получает «свою» информацию в виде разной величины электрического заряда, что обеспечивает высокую скорость и качество печати.
В цветной печати в настоящее время преобладает струйная технология.

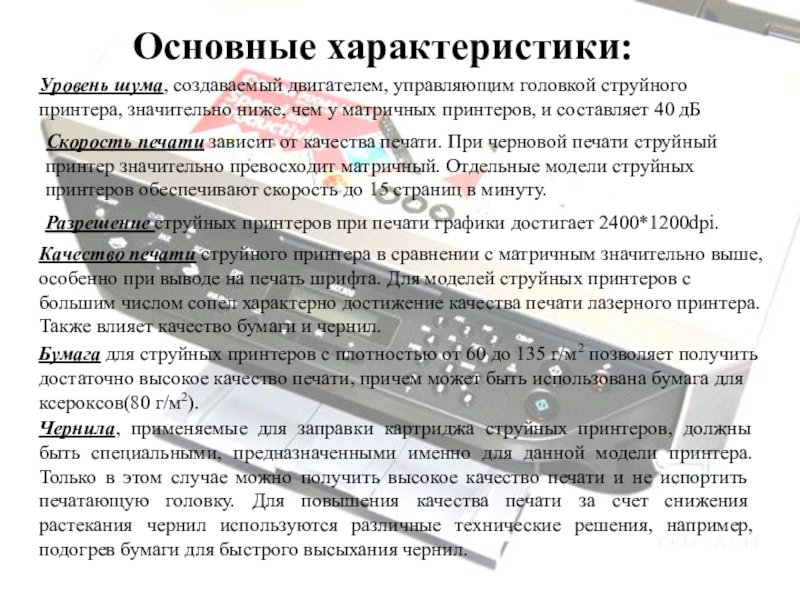

чем у матричных принтеров, и составляет 40 дБ

Скорость печати зависит от качества печати. При черновой печати струйный принтер значительно превосходит матричный. Отдельные модели струйных принтеров обеспечивают скорость до 15 страниц в минуту.

Разрешение струйных принтеров при печати графики достигает 2400*1200dpi.

Качество печати струйного принтера в сравнении с матричным значительно выше, особенно при выводе на печать шрифта. Для моделей струйных принтеров с большим числом сопел характерно достижение качества печати лазерного принтера. Также влияет качество бумаги и чернил.

Бумага для струйных принтеров с плотностью от 60 до 135 г/м2 позволяет получить достаточно высокое качество печати, причем может быть использована бумага для ксероксов(80 г/м2).

Чернила, применяемые для заправки картриджа струйных принтеров, должны быть специальными, предназначенными именно для данной модели принтера. Только в этом случае можно получить высокое качество печати и не испортить печатающую головку. Для повышения качества печати за счет снижения растекания чернил используются различные технические решения, например, подогрев бумаги для быстрого высыхания чернил.

заменять печатающую головку. Принтеры некоторых типов нельзя выключать во время эксплуатации, поскольку в головке, оставшейся в промежуточной позиции, происходит интенсивное засыхание чернил. Многие модели струйных принтеров имеют режим парковки, при котором печатающая головка возвращается в исходное положение внутри принтера, что предотвращает засыхание чернил.

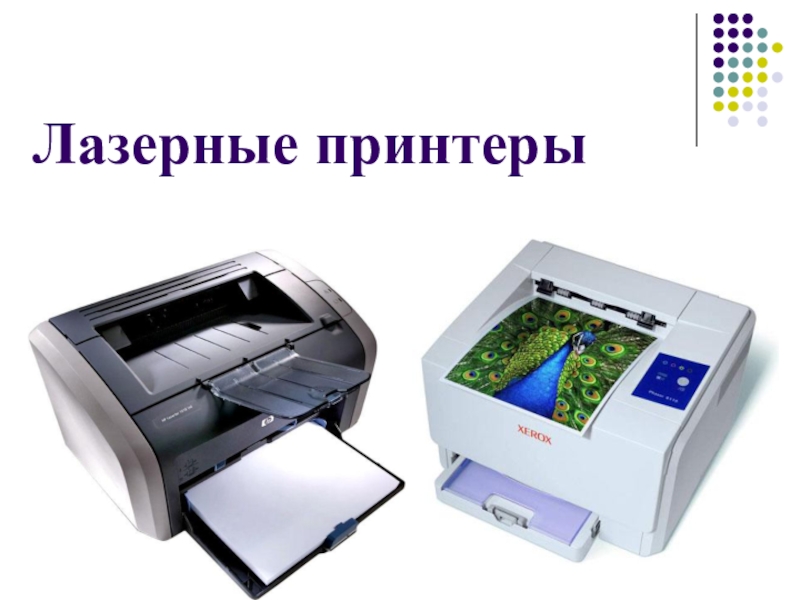

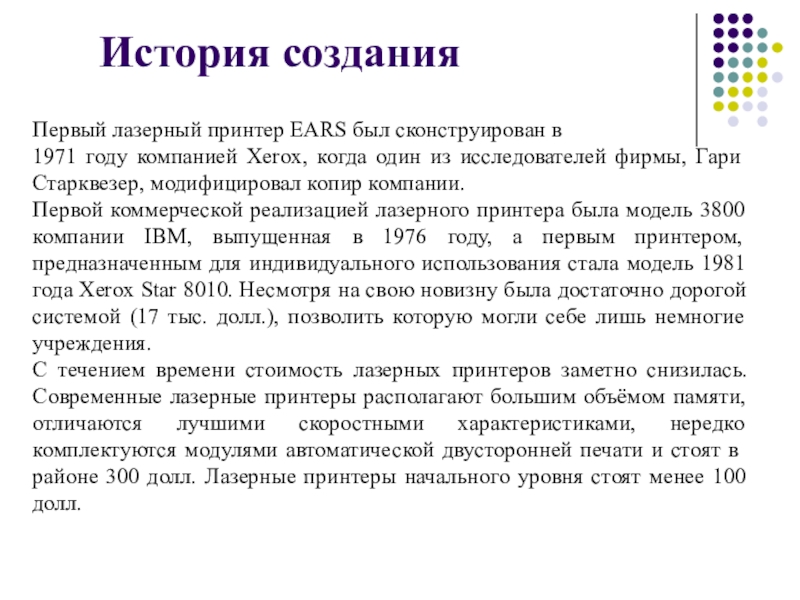

Xerox, когда один из исследователей фирмы, Гари Старквезер, модифицировал копир компании.
Первой коммерческой реализацией лазерного принтера была модель 3800 компании IBM, выпущенная в 1976 году, а первым принтером, предназначенным для индивидуального использования стала модель 1981 года Xerox Star 8010. Несмотря на свою новизну была достаточно дорогой системой (17 тыс. долл.), позволить которую могли себе лишь немногие учреждения.
С течением времени стоимость лазерных принтеров заметно снизилась. Современные лазерные принтеры располагают большим объёмом памяти, отличаются лучшими скоростными характеристиками, нередко комплектуются модулями автоматической двусторонней печати и стоят в районе 300 долл. Лазерные принтеры начального уровня стоят менее 100 долл.

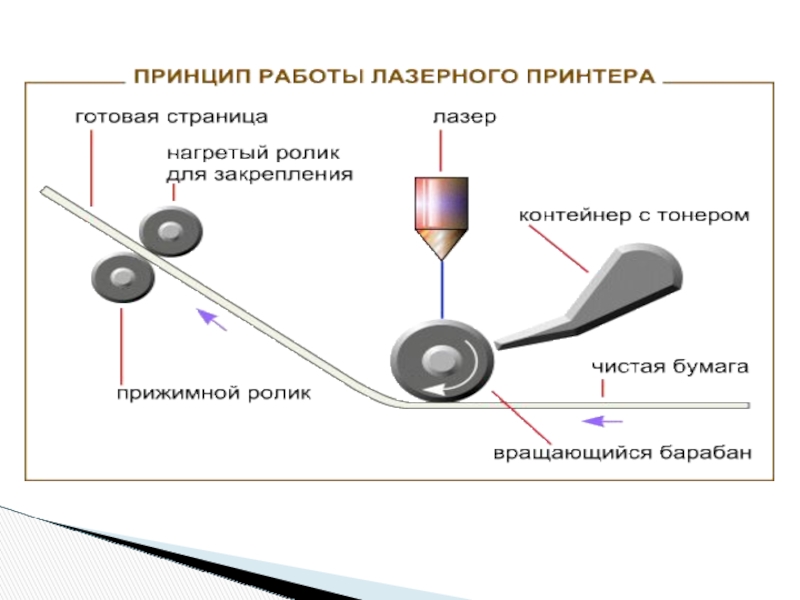

помощью которого производится перенос изображения на бумагу. Барабан представляет собой цилиндр, покрытый тонкой пленкой светопроводящего полупроводника. Обычно в качестве такого полупроводника используется оксид цинка или селен. По поверхности барабана равномерно распределяется статический заряд. Это обеспечивается тонкой проволокой или сеткой, называемой корони-рующим проводом, или коротроном. На этот провод подается высокое напряжение, вызывающее возникновение вокруг него светящейся ионизированной области, называемой короной.
Лазер, управляемый микроконтроллером, генерирует тонкий световой луч, отражающийся от вращающегося зеркала. С помощью вращающегося зеркала луч скользит вдоль цилиндра, причем его яркость меняется скачком: от полного света до полной темноты, и так же скачкообразно (поточечно) заряжается цилиндр. Этот луч, достигнув барабана, изменяет его электрический заряд в точке прикосновения. Размер заряженной площади зависит от фокусировки луча лазера. Фокусируется луч с помощью объектива. Признаком хорошей фокусировки считают наличие четких кромок и углов на изображении. Таким образом, на барабане, промежуточном носителе, возникает скрытая копия изображения в виде электростатического рельефа.
На следующем этапе на фотонаборный барабан наносится тонер — краска, представляющая собой мельчайшие частицы. Под действием статического заряда частицы легко притягиваются к поверхности барабана в точках, подвергшихся экспозиции, и формируют изображение уже в виде рельефа красителя.
Бумага втягивается из подающего лотка и с помощью системы валиков перемещается к барабану. Перед самым барабаном коротрон сообщает бумаге статический заряд. Затем бумага соприкасается с барабаном и притягивает благодаря своему заряду частички тонера, нанесенные ранее на барабан.
Для фиксации тонера бумага пропускается между двумя роликами с температурой около 180 °С.. После окончания процесса печати барабан полностью разряжается, очищается от прилипших лишних частиц для осуществления нового процесса печати. Лазерный принтер является постраничным, т.е. формирует для печати полную страницу.

используемый в струйных принтерах. Имеются четыре емкости для тонеров и от двух до четырех узлов проявления. Лист печатается за четыре подхода, что существенно сказывается на скорости печати. Цветные лазерные принтеры оборудованы большим объемом памяти , процессором и, как правило, собственным винчестером. На винчестере располагаются разнообразные шрифты и специальные программы, которые управляют работой , контролируют состояние и оптимизируют производительность принтера. В результате цветные лазерные принтеры достаточно сложны и дорогостоящи.
Таким образом, лазерный черно-белый принтер рекомендуется использовать для получения высококачественной черно-белой распечатки, а для цветного изображения оптимальным является применение цветного струйного принтера.

режиме off-line это значение меньше.

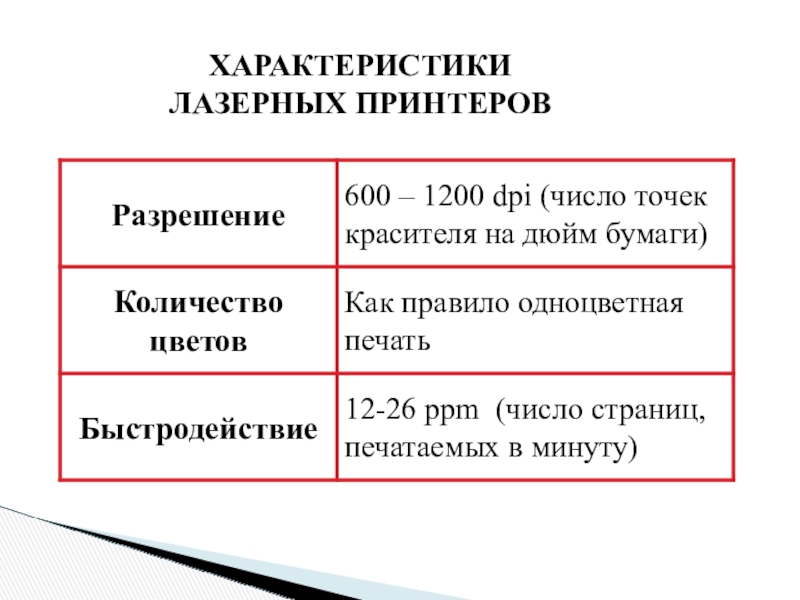

Разрешение лазерного принтера по горизонтали и по вертикали зависит от следующих факторов. Вертикальное размещение определяется шагом вращения барабана и в основном составляет 1/300-1/600 дюйма. Гаризонтальное размещение определяется числом точек в одной строке и ограничено точностью фокусировки лазерного луча.

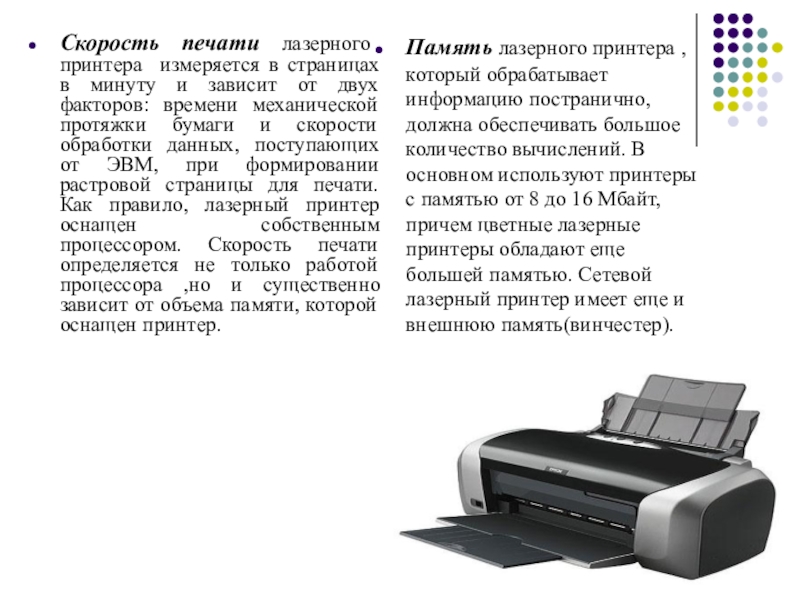

количество вычислений. В основном используют принтеры с памятью от 8 до 16 Мбайт, причем цветные лазерные принтеры обладают еще большей памятью. Сетевой лазерный принтер имеет еще и внешнюю память(винчестер).

Скорость печати лазерного принтера измеряется в страницах в минуту и зависит от двух факторов: времени механической протяжки бумаги и скорости обработки данных, поступающих от ЭВМ, при формировании растровой страницы для печати. Как правило, лазерный принтер оснащен собственным процессором. Скорость печати определяется не только работой процессора ,но и существенно зависит от объема памяти, которой оснащен принтер.

фирмы Samsung-еще и виде LPT-порта. В отдельных моделях лазерных принтеров применяются беспроводный интерфейс на основе инфракрасных приёмо-передатчиков, который позволяет передавать файлы без кабеля.В основном лазерные принтеры используются для печати на бумаге формата А4 и только некотоые модели обеспечивают печать на бумаге формата А3.

Язык принтера является для него тем, чем для ПК операционная система ,поскольку компьютер поставляет информацию лишь в виде бит, а дальнейшая обработка выполняется самим принтером. Пользователю достаточно знать общие команды и указания для принтера, чтобы установить необходимоечисло копий распечатываемого документа или поля при печати. Наиболее распространенным языком для принтеров является язык PostScript- стандартизированный язык описания страницы, который предполагает мощное аппаратное обеспечение. К числу его преимуществ относят математическую форму передачи информации, которую должен печатать принтер.

рабочих групп, насчитывающих свыше пяти пользователей и большй объем памяти (свыше 10 000 страниц в месяц), следует применять сетевые принтеры со скоростью печати 40 страниц в минуту, например модели XeroxN40.

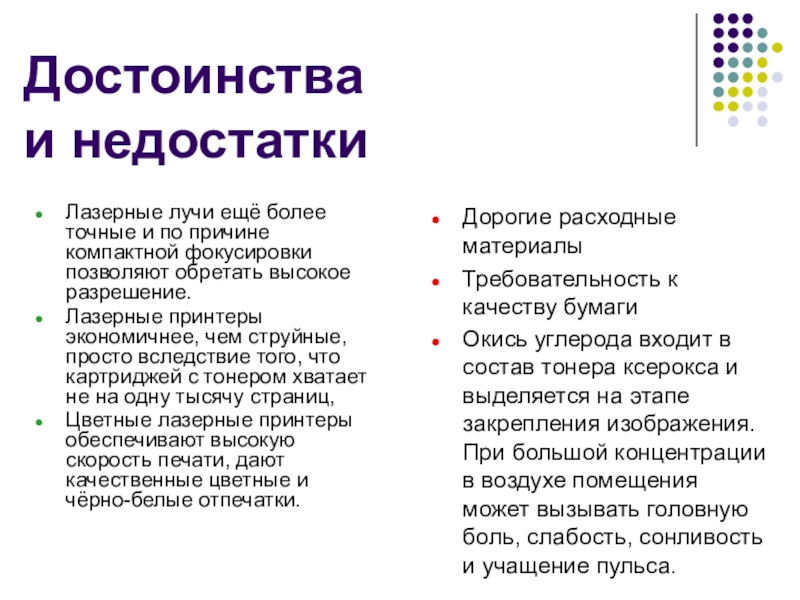

фокусировки позволяют обретать высокое разрешение.
Лазерные принтеры экономичнее, чем струйные, просто вследствие того, что картриджей с тонером хватает не на одну тысячу страниц,
Цветные лазерные принтеры обеспечивают высокую скорость печати, дают качественные цветные и чёрно-белые отпечатки.

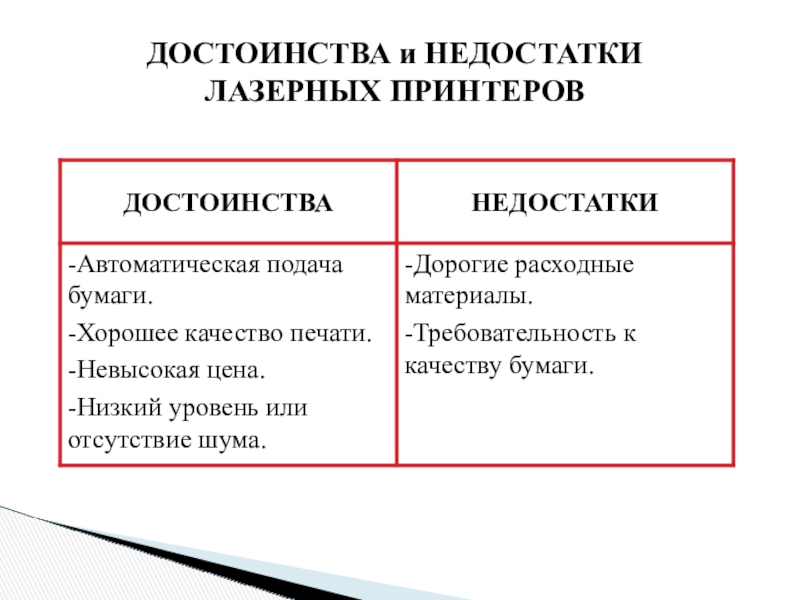

Дорогие расходные материалы
Требовательность к качеству бумаги
Окись углерода входит в состав тонера ксерокса и выделяется на этапе закрепления изображения. При большой концентрации в воздухе помещения может вызывать головную боль, слабость, сонливость и учащение пульса.

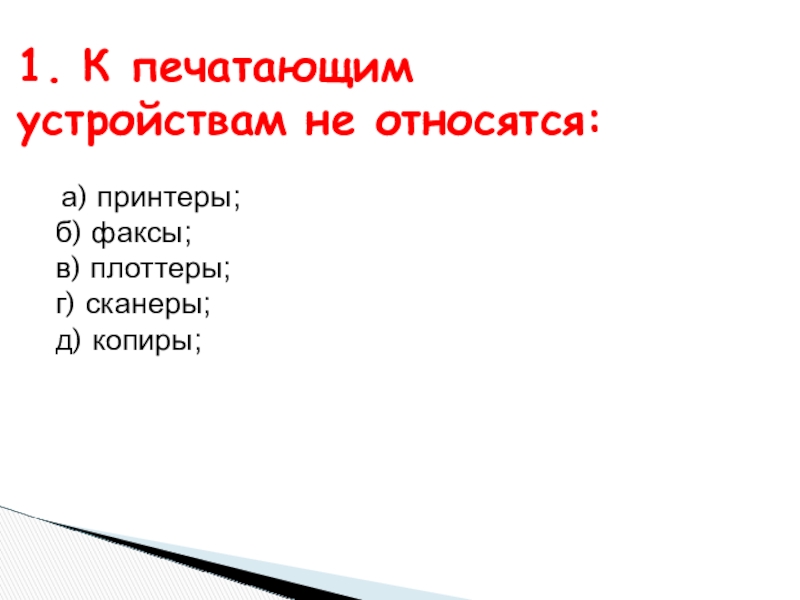

не относятся:

быть:

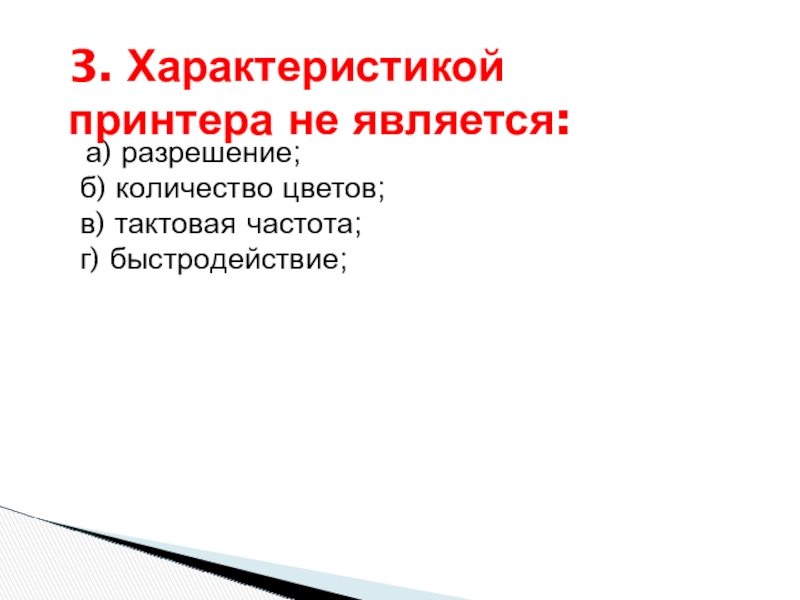

не является:

измеряется в:

возможность печати через «копирку»;

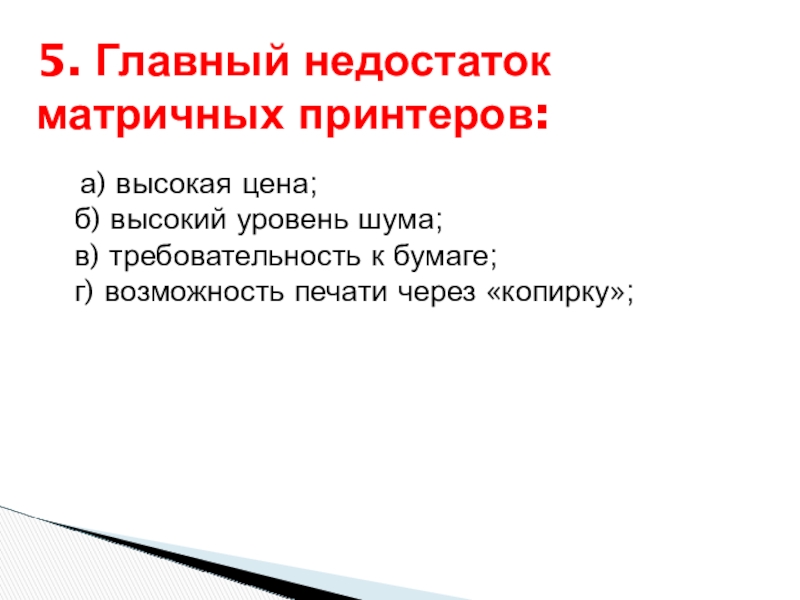

5. Главный недостаток матричных принтеров:

возможность печати через «копирку»; д)хорошее качество печати при невысокой цене самого принтера;

6. Главное достоинство струйных принтеров:
