Презентация, доклад на тему Уроки и проекты по LEGO Mindstorms NXT

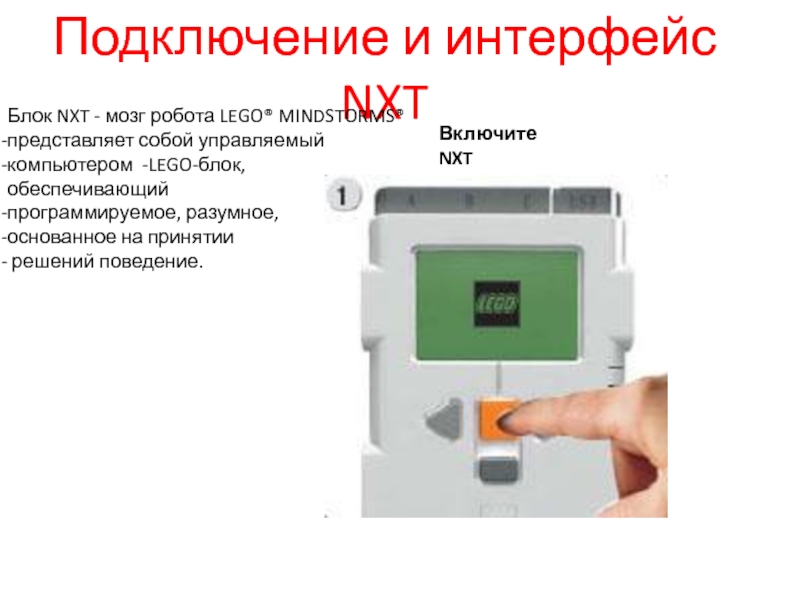

MINDSTORMS®
представляет собой управляемый
компьютером -LEGO-блок, обеспечивающий
программируемое, разумное,
основанное на принятии
решений поведение.

ламп или моторов, обозначенных как A, B и C.
2. Пиктограмма Bluetooth Эта пиктограмма показывает текущее состояние
беспроводного соединения. Отсутствие пиктограммы означает то, что Bluetooth отключено. - Bluetooth включено, но NXT не виден другими
устройствами. - Bluetooth включено, и NXT виден другими
устройствами. - Bluetooth включено, и NXT установлена связь с
другими устройствами.
3.USB пиктограмма Эта иконка появляется при подключении NXT
USB-кабелем к компьютеру, и исчезает при
отключении. - USB подключен и работает. - USB подключен и не работает.
4.USB-порт Подключайте к этому порту USB-кабель для связи с компьютером и обменом с ним программами и данными. Для этого можно использовать и беспроводное Bluetooth соединение.

Разъем питания При использовании аккумулятора используется для его подзарядки. Можно использовать и для непосредственного питания NXT, если в нем отсутствуют батарейки и в нем установлен специальный адаптер питания, поставляемый отдельно.

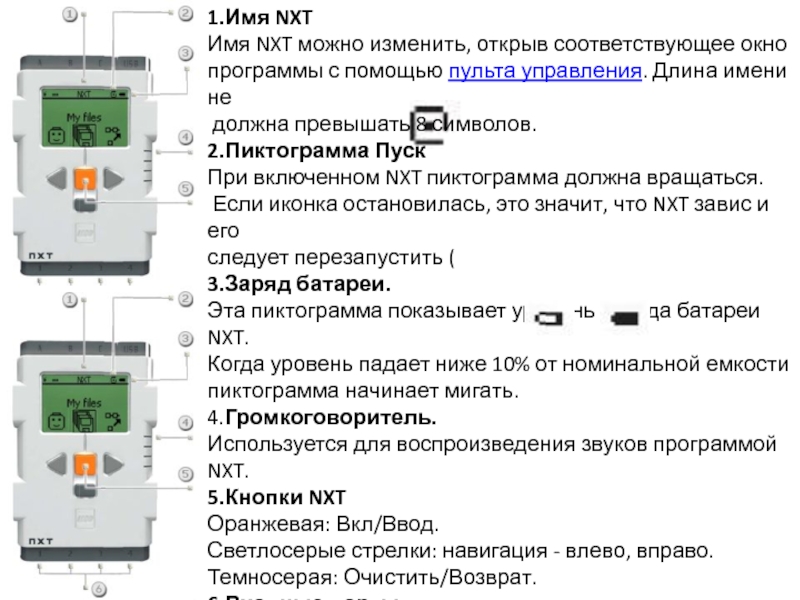

пульта управления. Длина имени не
должна превышать 8 символов.
2.Пиктограмма Пуск При включенном NXT пиктограмма должна вращаться.
Если иконка остановилась, это значит, что NXT завис и его
следует перезапустить (
3.Заряд батареи. Эта пиктограмма показывает уровень заряда батареи NXT.
Когда уровень падает ниже 10% от номинальной емкости
пиктограмма начинает мигать. 4.Громкоговоритель. Используется для воспроизведения звуков программой NXT.
5.Кнопки NXT Оранжевая: Вкл/Ввод. Светлосерые стрелки: навигация - влево, вправо. Темносерая: Очистить/Возврат.
6.Входные порты. У NXT есть четыре входных порта (1, 2, 3 и 4) для подключения

программам,
созданным с помощью самого
NXT или загруженным с компьютера.
Открывается доступ к трем различным
папкам.

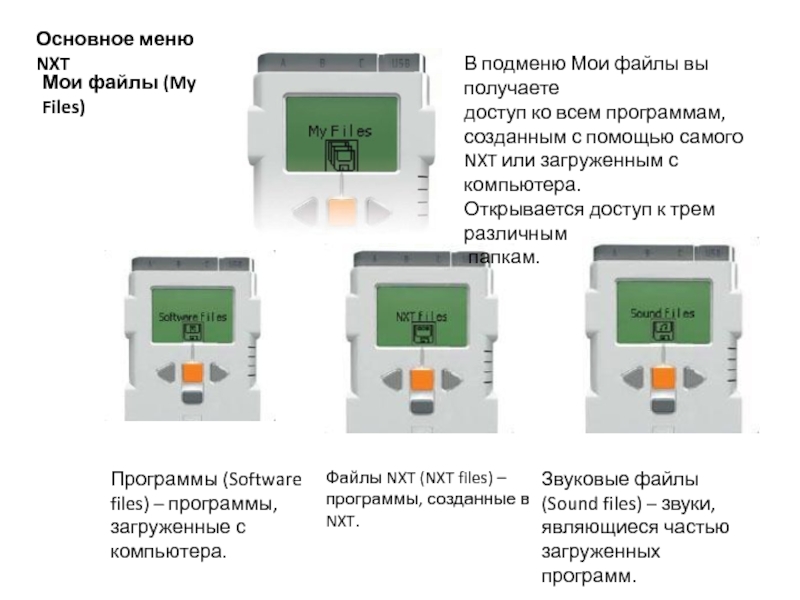

Мои файлы (My Files)

Порт 3: Датчик освещенности

Порт 4: Ультразвуковой датчик

dB и dBA. Для справки, dBA - звуки дипазона 20-20000 Гц, воспринимаемые ухом
человека, dB - весь дипазон, включая инфразвук и ультразвук.
Максимальное звуковое давление, которое может измерить датчик, - около 90 dB,
что соответствуюет громкости газонокосилки. Показания датчика звука выражаются
в процентах [%] от максимальной громкости, которую он способен зафиксировать.
Для сравнения уровень
4-5% соответствует фоновому шуму жилой комнаты,
5-10% - разговору на небольшом отдалении,
10-30% - разговору в непосредственной близости от микрофона.
30-100% соответствует крику или громкой музыке.

Измерения проводятся, когда микрофон находится на расстоянии 1 м от источника звука

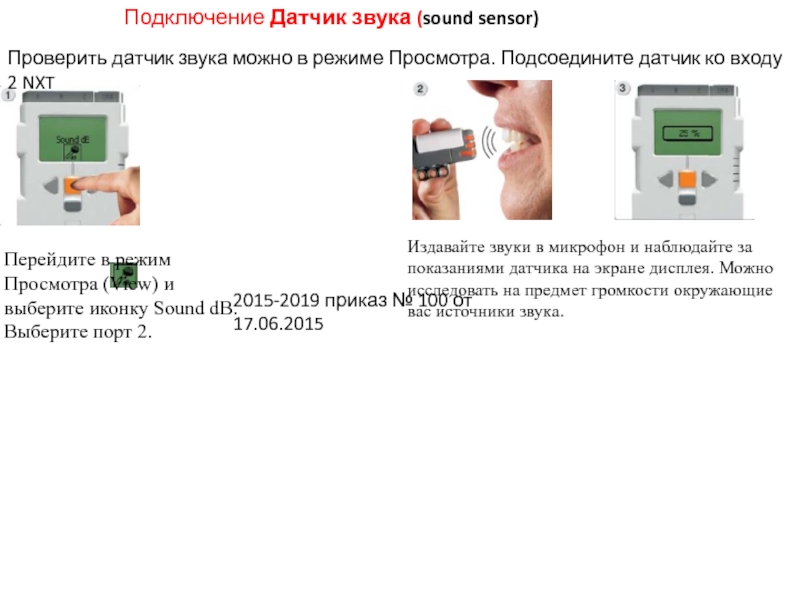

Датчик звука (sound sensor)

2 NXT

Подключение Датчик звука (sound sensor)
