Презентация, доклад на тему Урок по информатике: Построение топологий компьютерных сетей

– (от греч. τόπος, - место) физическое расположение компьютеров сети относительно друг друга и способ соединения их каналами связи.Топология

Слайд 1Топология компьютерной сети

Топология компьютерной сети

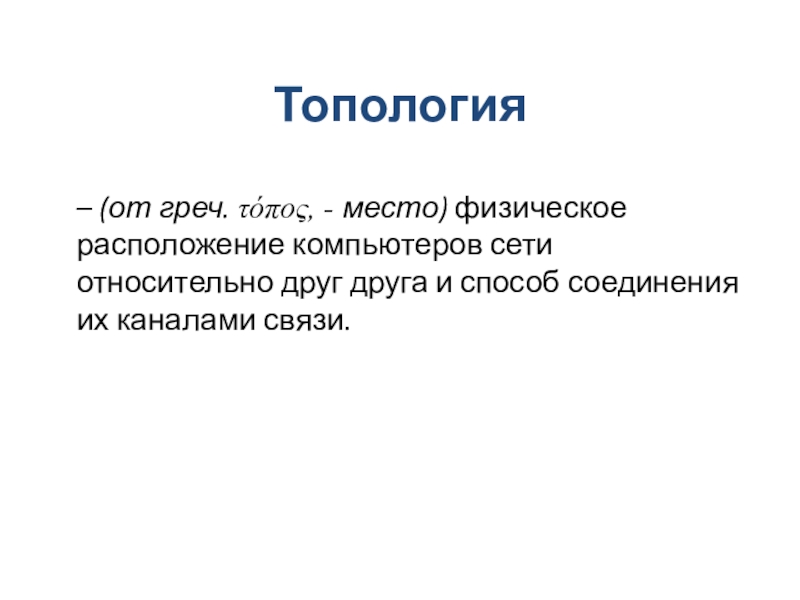

Слайд 2– (от греч. τόπος, - место) физическое расположение компьютеров сети относительно

друг друга и способ соединения их каналами связи.

Топология

– (от греч. τόπος, - место) физическое расположение компьютеров сети относительно друг друга и способ соединения их

Слайд 3Достоинства:
Небольшое время установки сети;
Дешевизна (требуется меньше кабеля и сетевых устройств);
Простота

настройки;
Выход из строя рабочей станции не отражается на работе сети;

- все рабочие станции подсоединены к общему кабелю (называемый шина или магистраль)

Шина

Недостатки:
Любые неполадки канала связи полностью уничтожают работу всей сети;
Сложность поиска неисправностей;
С добавлением новых рабочих станций падает производительность сети.

Достоинства: Небольшое время установки сети;Дешевизна (требуется меньше кабеля и сетевых устройств);Простота настройки;Выход из строя рабочей станции не

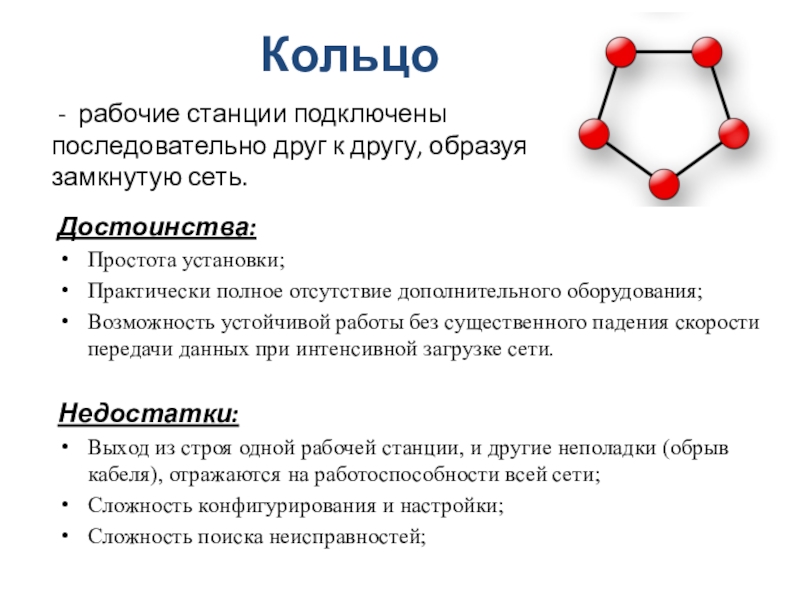

Слайд 4Достоинства:
Простота установки;
Практически полное отсутствие дополнительного оборудования;
Возможность устойчивой работы без существенного падения

скорости передачи данных при интенсивной загрузке сети.

- рабочие станции подключены последовательно друг к другу, образуя замкнутую сеть.

Кольцо

Недостатки:
Выход из строя одной рабочей станции, и другие неполадки (обрыв кабеля), отражаются на работоспособности всей сети;
Сложность конфигурирования и настройки;
Сложность поиска неисправностей;

Достоинства:Простота установки;Практически полное отсутствие дополнительного оборудования;Возможность устойчивой работы без существенного падения скорости передачи данных при интенсивной загрузке

Слайд 5Достоинства:
выход из строя одной рабочей станции не отражается на работе

всей сети в целом;
хорошая масштабируемость сети;
лёгкий поиск неисправностей и обрывов в сети;
высокая производительность сети;

- все компьютеры сети присоединены к центральному узлу.

Звезда

Недостатки:
выход из строя центрального концентратора обернётся неработоспособностью всей сети;
для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий;
конечное число рабочих станций в сети ограничено количеством портов в центральном концентраторе.

Достоинства: выход из строя одной рабочей станции не отражается на работе всей сети в целом;хорошая масштабируемость сети;лёгкий

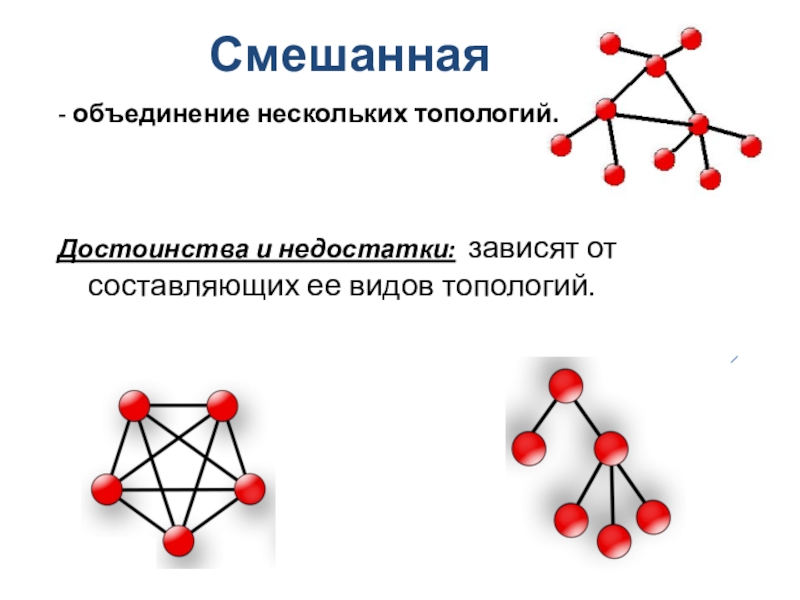

Слайд 6Достоинства и недостатки: зависят от составляющих ее видов топологий.


- объединение

нескольких топологий.

Смешанная

Достоинства и недостатки: зависят от составляющих ее видов топологий. - объединение нескольких топологий.Смешанная
