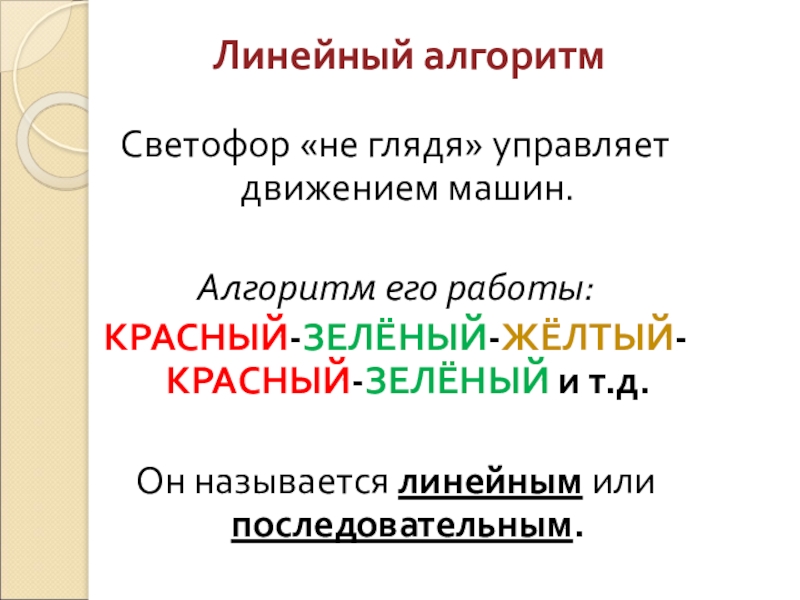

Линейный алгоритмСветофор «не глядя» управляет движением машин. Алгоритм его работы:КРАСНЫЙ-ЗЕЛЁНЫЙ-ЖЁЛТЫЙ-КРАСНЫЙ-ЗЕЛЁНЫЙ и т.д.Он называется линейным или последовательным.
Слайд 2Линейный алгоритм
Светофор «не глядя» управляет движением машин.
Алгоритм его работы:
КРАСНЫЙ-ЗЕЛЁНЫЙ-ЖЁЛТЫЙ-КРАСНЫЙ-ЗЕЛЁНЫЙ и
т.д.
Он называется линейным или последовательным.
Он называется линейным или последовательным.

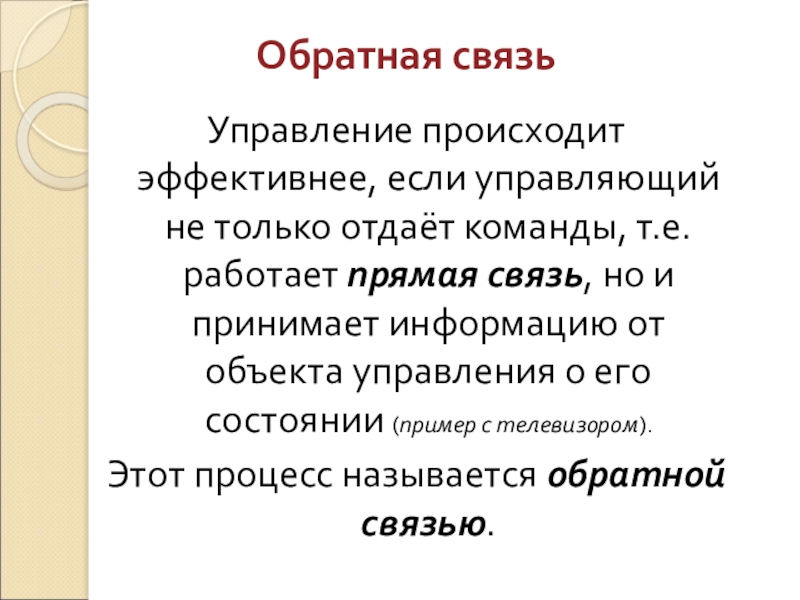

Слайд 3Обратная связь
Управление происходит эффективнее, если управляющий не только отдаёт команды, т.е.
работает прямая связь, но и принимает информацию от объекта управления о его состоянии (пример с телевизором).
Этот процесс называется обратной связью.
Этот процесс называется обратной связью.

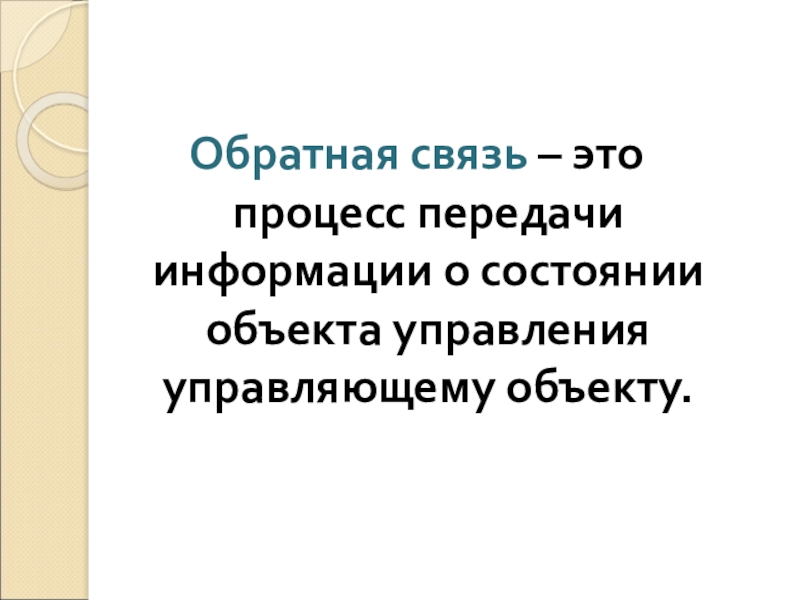

Слайд 4Обратная связь – это процесс передачи информации о состоянии объекта управления
управляющему объекту.

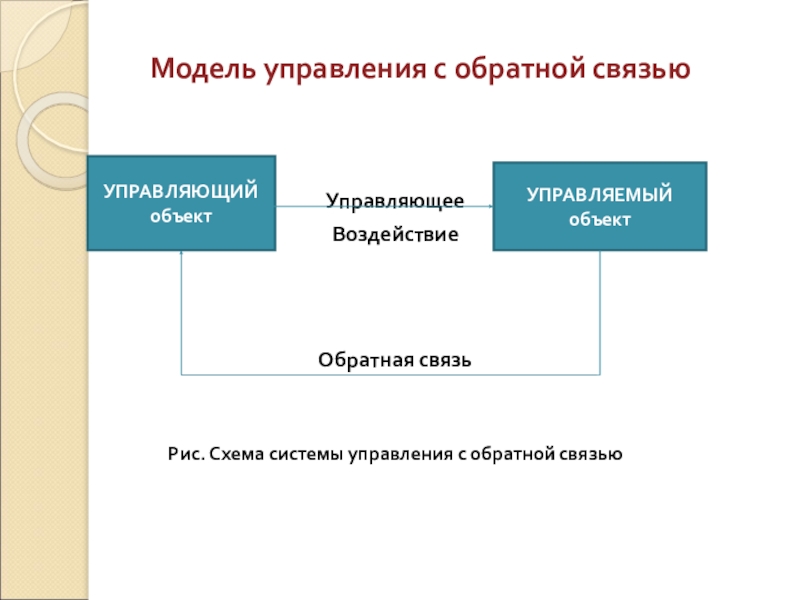

Слайд 5Модель управления с обратной связью
Управляющее
Воздействие
Обратная связь
Рис. Схема системы управления с
обратной связью
УПРАВЛЯЮЩИЙ
объект
УПРАВЛЯЕМЫЙ
объект
Слайд 6Циклы и ветвления в алгоритмах
Алгоритм поиска нужной передачи:
ВКЛЮЧИТЬ ТЕЛЕВИЗОР
НА 1-М КАНАЛЕ
ПОКА НЕ БУДЕТ НАЙДЕНА ИСКОМАЯ ПЕРЕДАЧА,
ПОВТОРЯТЬ:
ПЕРЕКЛЮЧИТЬ ТЕЛЕВИЗОР НА СЛЕДУЮЩИЙ
КАНАЛ
В этом алгоритме содержится повторение одних и тех же действий (переключить канал) по некоторому условию (пока не найдём передачу).
Такой алгоритм называется циклическим.
ПОКА НЕ БУДЕТ НАЙДЕНА ИСКОМАЯ ПЕРЕДАЧА,
ПОВТОРЯТЬ:
ПЕРЕКЛЮЧИТЬ ТЕЛЕВИЗОР НА СЛЕДУЮЩИЙ
КАНАЛ
В этом алгоритме содержится повторение одних и тех же действий (переключить канал) по некоторому условию (пока не найдём передачу).
Такой алгоритм называется циклическим.

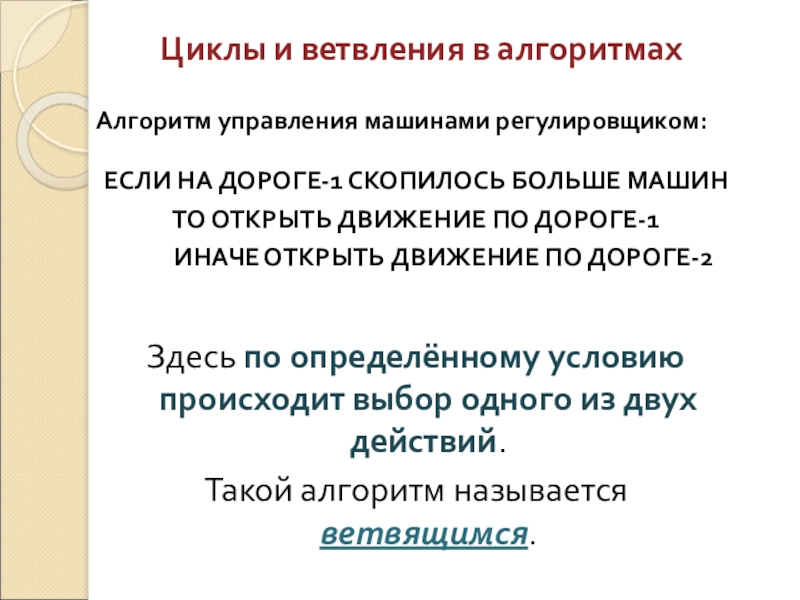

Слайд 7Циклы и ветвления в алгоритмах
Алгоритм управления машинами регулировщиком:
ЕСЛИ НА ДОРОГЕ-1 СКОПИЛОСЬ
БОЛЬШЕ МАШИН
ТО ОТКРЫТЬ ДВИЖЕНИЕ ПО ДОРОГЕ-1
ИНАЧЕ ОТКРЫТЬ ДВИЖЕНИЕ ПО ДОРОГЕ-2
Здесь по определённому условию происходит выбор одного из двух действий.
Такой алгоритм называется ветвящимся.
ТО ОТКРЫТЬ ДВИЖЕНИЕ ПО ДОРОГЕ-1
ИНАЧЕ ОТКРЫТЬ ДВИЖЕНИЕ ПО ДОРОГЕ-2
Здесь по определённому условию происходит выбор одного из двух действий.
Такой алгоритм называется ветвящимся.
Слайд 8Системы с обратным управлением
Системы, в которых роль управляющего объекта поручается компьютеру,
называются автоматическими системами с программным управлением.
Для функционирования такой системы д.б. прямая и обратная связь между компьютером и объектом управления и спец. алгоритм, записанный на языке программирования.
Для функционирования такой системы д.б. прямая и обратная связь между компьютером и объектом управления и спец. алгоритм, записанный на языке программирования.

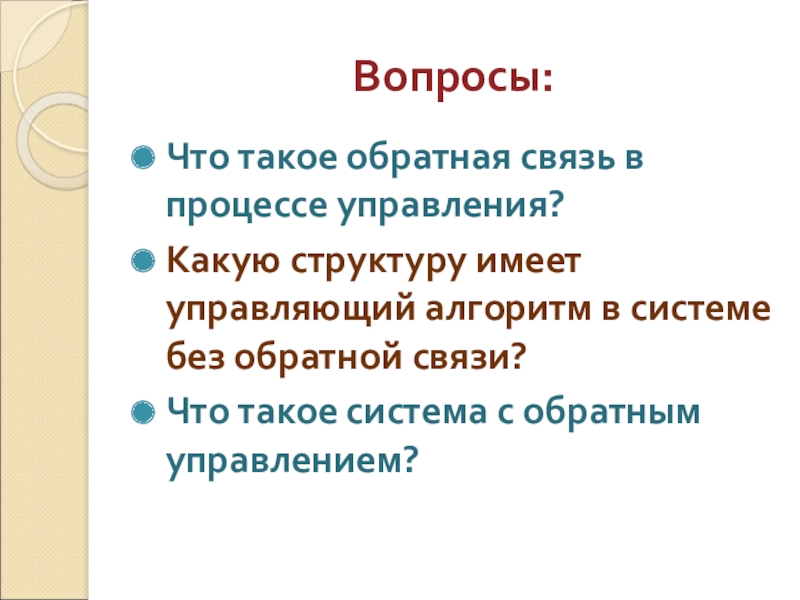

Слайд 9Вопросы:
Что такое обратная связь в процессе управления?
Какую структуру имеет управляющий алгоритм
в системе без обратной связи?
Что такое система с обратным управлением?
Что такое система с обратным управлением?

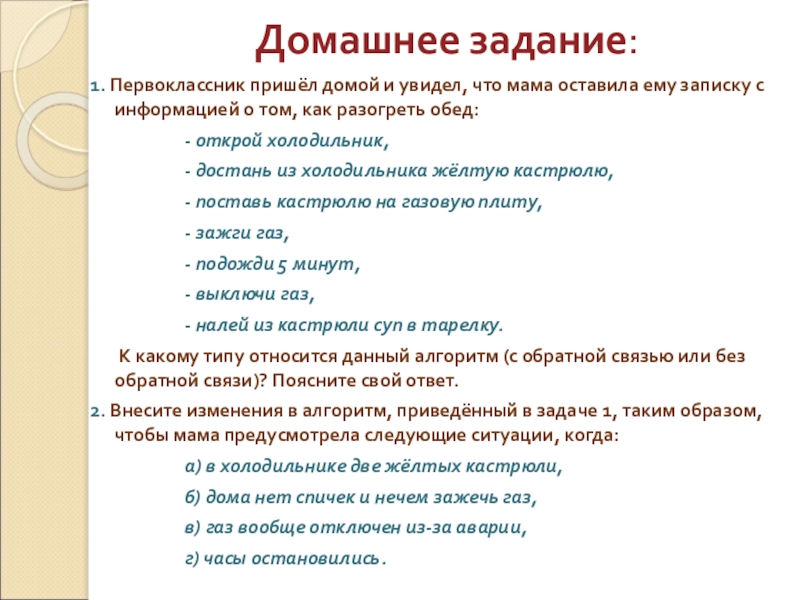

Слайд 10Домашнее задание:
1. Первоклассник пришёл домой и увидел, что мама оставила ему
записку с информацией о том, как разогреть обед:
- открой холодильник,
- достань из холодильника жёлтую кастрюлю,
- поставь кастрюлю на газовую плиту,
- зажги газ,
- подожди 5 минут,
- выключи газ,
- налей из кастрюли суп в тарелку.
К какому типу относится данный алгоритм (с обратной связью или без обратной связи)? Поясните свой ответ.
2. Внесите изменения в алгоритм, приведённый в задаче 1, таким образом, чтобы мама предусмотрела следующие ситуации, когда:
а) в холодильнике две жёлтых кастрюли,
б) дома нет спичек и нечем зажечь газ,
в) газ вообще отключен из-за аварии,
г) часы остановились.
- открой холодильник,
- достань из холодильника жёлтую кастрюлю,
- поставь кастрюлю на газовую плиту,
- зажги газ,
- подожди 5 минут,
- выключи газ,
- налей из кастрюли суп в тарелку.
К какому типу относится данный алгоритм (с обратной связью или без обратной связи)? Поясните свой ответ.
2. Внесите изменения в алгоритм, приведённый в задаче 1, таким образом, чтобы мама предусмотрела следующие ситуации, когда:
а) в холодильнике две жёлтых кастрюли,
б) дома нет спичек и нечем зажечь газ,
в) газ вообще отключен из-за аварии,
г) часы остановились.

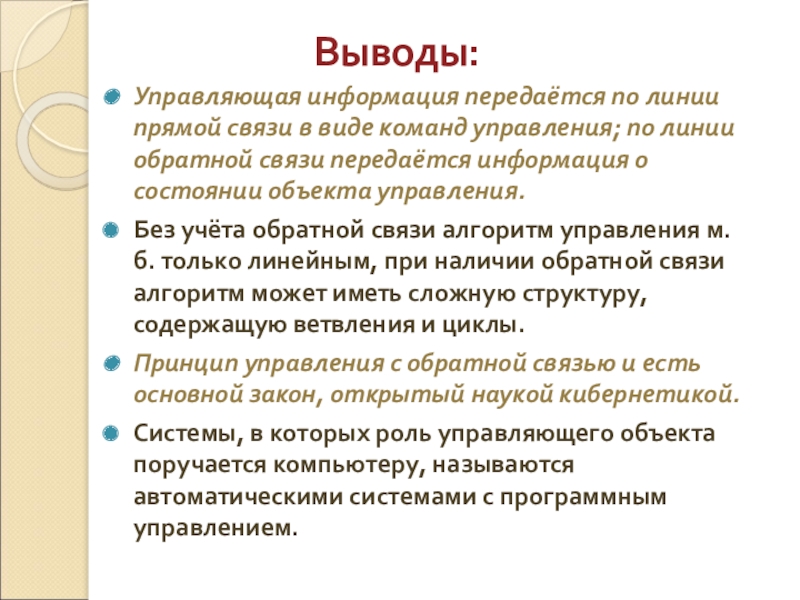

Слайд 11Выводы:
Управляющая информация передаётся по линии прямой связи в виде команд управления;
по линии обратной связи передаётся информация о состоянии объекта управления.
Без учёта обратной связи алгоритм управления м.б. только линейным, при наличии обратной связи алгоритм может иметь сложную структуру, содержащую ветвления и циклы.
Принцип управления с обратной связью и есть основной закон, открытый наукой кибернетикой.
Системы, в которых роль управляющего объекта поручается компьютеру, называются автоматическими системами с программным управлением.
Без учёта обратной связи алгоритм управления м.б. только линейным, при наличии обратной связи алгоритм может иметь сложную структуру, содержащую ветвления и циклы.
Принцип управления с обратной связью и есть основной закон, открытый наукой кибернетикой.
Системы, в которых роль управляющего объекта поручается компьютеру, называются автоматическими системами с программным управлением.
