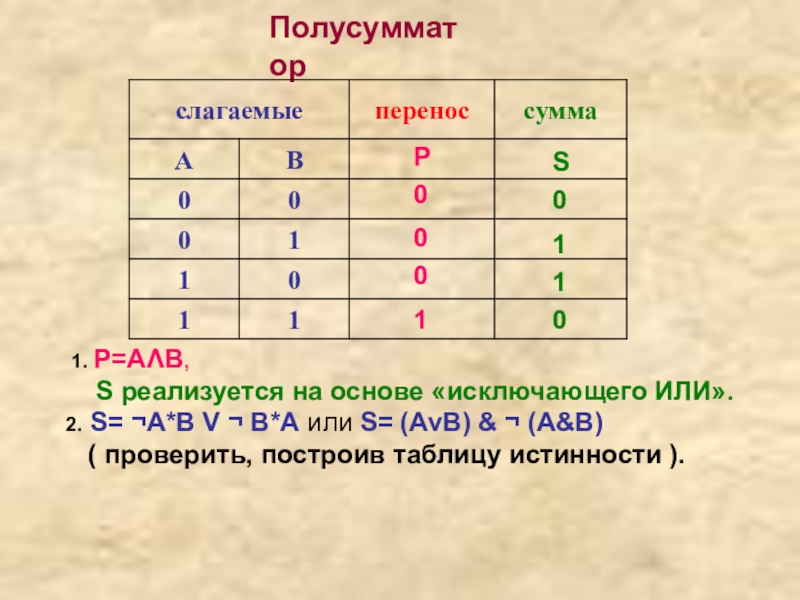

ПолусумматорP0001S0110 1. P=AΛB, S реализуется на основе «исключающего ИЛИ».2. S= ¬A*B V ¬ B*A или S= (AvB) & ¬ (A&B) ( проверить, построив таблицу истинности ).

Слайд 1
Для упрощения работы компьютера все
математические операции в процессоре
сводятся к

сложению двоичных чисел.
Главная часть процессора – сумматоры.

Сумматор двоичных чисел.

Для упрощения работы компьютера все математические операции в процессоре сводятся к сложению двоичных чисел. Главная часть процессора

Слайд 2Полусумматор
P
0
0
0
1
S
0
1
1
0
1. P=AΛB,
S реализуется на основе «исключающего ИЛИ».
2.

S= ¬A*B V ¬ B*A или S= (AvB) & ¬ (A&B)
( проверить, построив таблицу истинности ).
ПолусумматорP0001S0110 1. P=AΛB, S реализуется на основе «исключающего ИЛИ».2. S= ¬A*B V ¬ B*A или

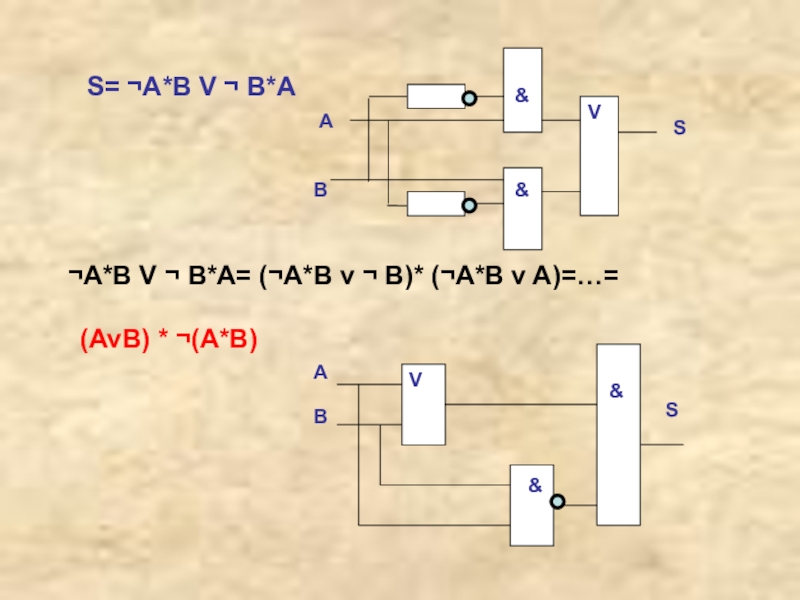

Слайд 3




V
S= ¬A*B V ¬ B*A
A
В


&
&
S
¬A*B V ¬ B*A= (¬A*B v ¬

B)* (¬A*B v A)=…=

(AvB) * ¬(A*B)

A

В

&

&

S


VS= ¬A*B V ¬ B*AAВ&&S¬A*B V ¬ B*A= (¬A*B v ¬ B)* (¬A*B v A)=…=(AvB) * ¬(A*B)AВ&&S

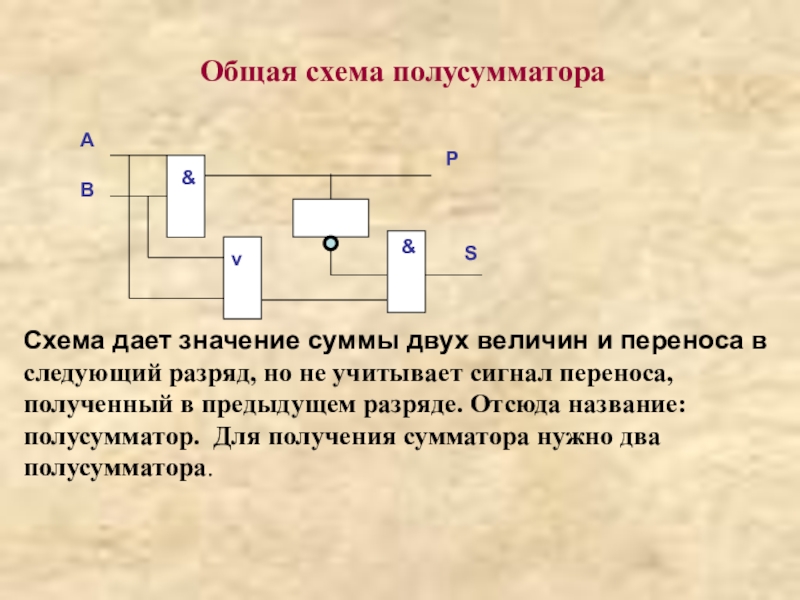

Слайд 4Общая схема полусумматора



В
A
S
P
v
&


&
Схема дает значение суммы двух величин и переноса в


следующий разряд, но не учитывает сигнал переноса,
полученный в предыдущем разряде. Отсюда название:
полусумматор. Для получения сумматора нужно два
полусумматора.

Общая схема полусумматораВASPv&&Схема дает значение суммы двух величин и переноса в

Слайд 5Сумматор

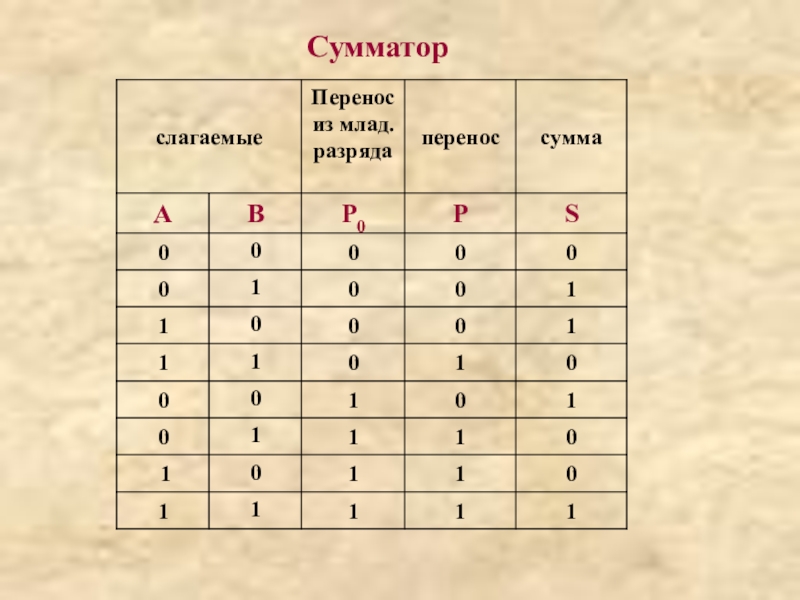

Сумматор

Слайд 6На каждый разряд ставится полный
одноразрядный сумматор. Причем выход
(перенос) сумматора

младшего разряда
подключен к входу сумматора
старшего разряда.

(A * A*B)*(A*B * B).

На каждый разряд ставится полный одноразрядный сумматор. Причем выход (перенос) сумматора младшего разряда подключен к входу сумматора

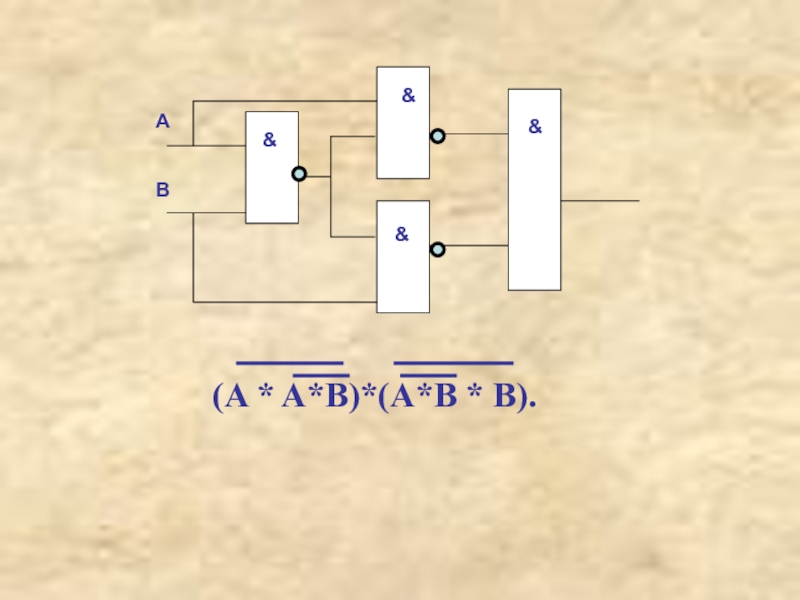

Слайд 7


A
B
&
&
&
&
(A * A*B)*(A*B * B).

AB&&&&(A * A*B)*(A*B * B).
