Слайд 1 Создание многотабличной базы данных. ПРАКТИЧЕСКАЯ РАБОТА «ПРИЕМНАЯ КОМИССИЯ»

Создание многотабличной базы данных.  ПРАКТИЧЕСКАЯ РАБОТА  «ПРИЕМНАЯ

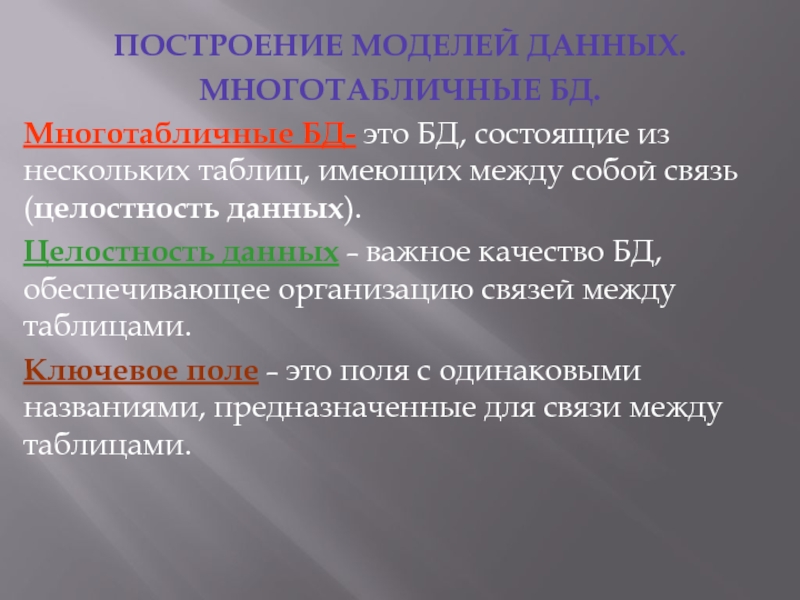

Слайд 2ПОСТРОЕНИЕ МОДЕЛЕЙ ДАННЫХ.
МНОГОТАБЛИЧНЫЕ БД.
Многотабличные БД- это БД, состоящие из нескольких таблиц,

имеющих между собой связь (целостность данных).
Целостность данных – важное качество БД, обеспечивающее организацию связей между таблицами.
Ключевое поле – это поля с одинаковыми названиями, предназначенные для связи между таблицами.

ПОСТРОЕНИЕ МОДЕЛЕЙ ДАННЫХ.МНОГОТАБЛИЧНЫЕ БД.Многотабличные БД- это БД, состоящие из нескольких таблиц, имеющих между собой связь (целостность данных).Целостность

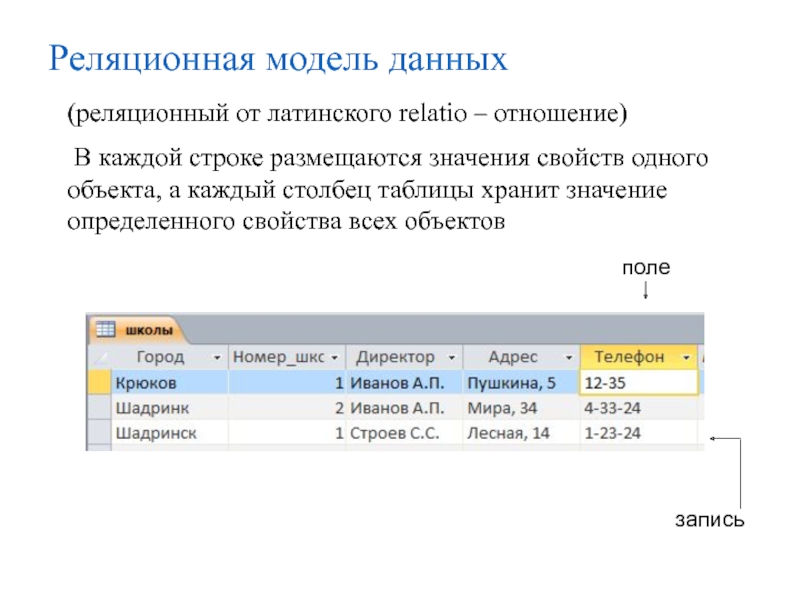

Слайд 3Реляционная модель данных
(реляционный от латинского relatio – отношение)
В каждой строке

размещаются значения свойств одного объекта, а каждый столбец таблицы хранит значение определенного свойства всех объектов

поле

запись

Реляционная модель данных(реляционный от латинского relatio – отношение) В каждой строке размещаются значения свойств одного объекта, а

Слайд 4Реляционная модель данных
Запись – строка таблицы. Одна запись содержит информацию об

отдельном объекте.
Поле – столбец таблицы. Поле содержит определенное свойство объекта.
Каждое поле определяется именем и типом данных, которое оно содержит.
В реляционной базе данных не должно быть совпадающих записей.

Реляционная модель данныхЗапись – строка таблицы. Одна запись содержит информацию об отдельном объекте.Поле – столбец таблицы. Поле

Слайд 5Тип поля определяет множество значений, которые может принимать данное поле в

различных записях.

Счетчик – целые числа, которые задаются автоматически при вводе записей.
Числовой – числа целые или вещественные.
Дата/время – календарные даты в различной форме и время.
Текстовый – символьные последовательности (до 255 символов).
Логический – принимает два значения: «да», «нет» («истина», «ложь»).

Тип поля определяет множество значений, которые может принимать данное поле в различных записях.Счетчик – целые числа, которые

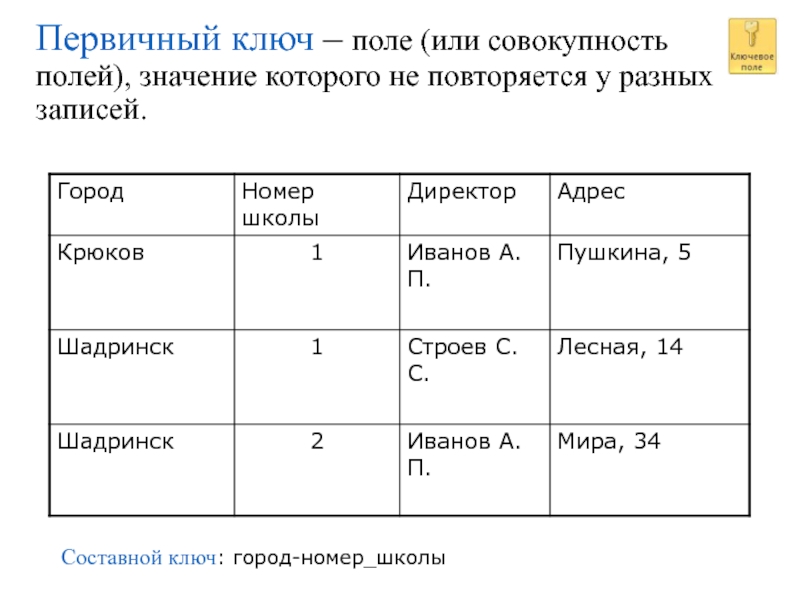

Слайд 6Первичный ключ – поле (или совокупность полей), значение которого не повторяется

у разных записей.

Составной ключ: город-номер_школы

Первичный ключ – поле (или совокупность полей), значение которого не повторяется у разных записей.Составной ключ: город-номер_школы

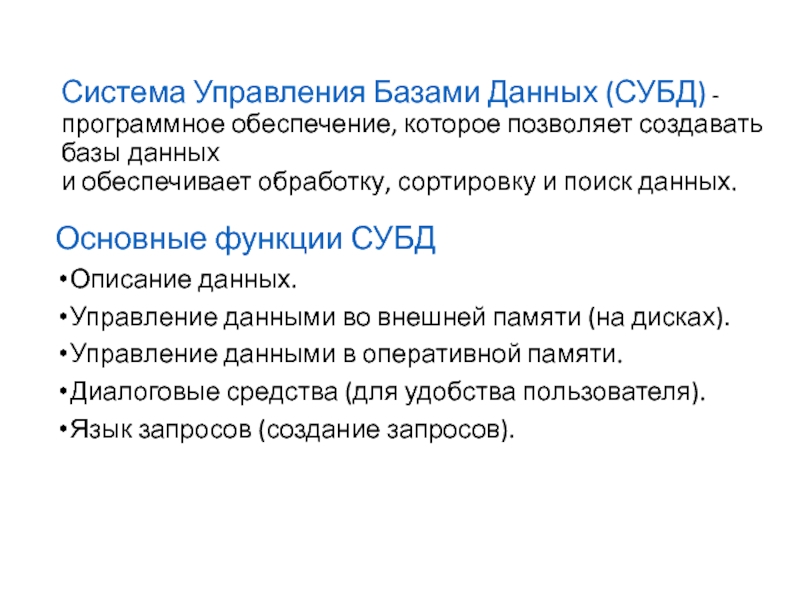

Слайд 7Система Управления Базами Данных (СУБД) - программное обеспечение, которое позволяет создавать

базы данных и обеспечивает обработку, сортировку и поиск данных.

Основные функции СУБД
Описание данных.
Управление данными во внешней памяти (на дисках).
Управление данными в оперативной памяти.
Диалоговые средства (для удобства пользователя).
Язык запросов (создание запросов).



Система Управления Базами Данных (СУБД) - программное обеспечение, которое позволяет создавать базы данных и обеспечивает обработку, сортировку

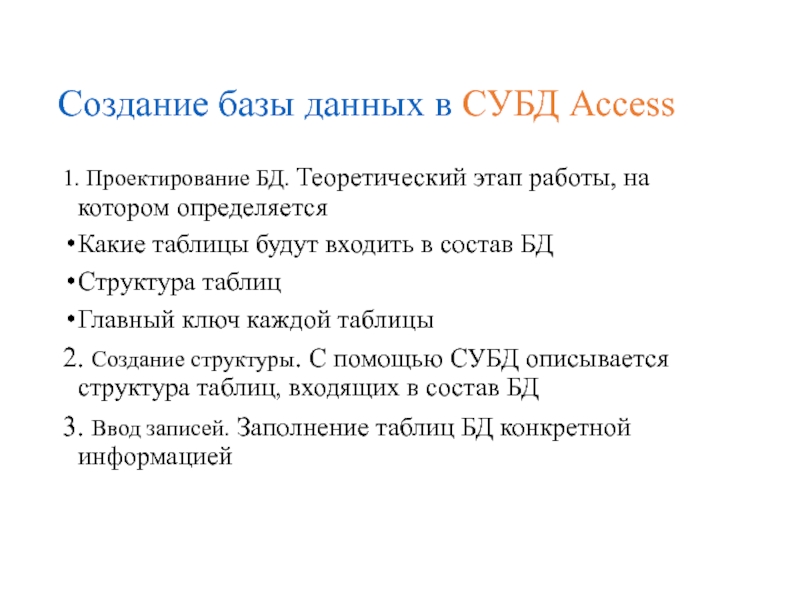

Слайд 8Создание базы данных в СУБД Ассеss
1. Проектирование БД. Теоретический этап работы,

на котором определяется
Какие таблицы будут входить в состав БД
Структура таблиц
Главный ключ каждой таблицы
2. Создание структуры. С помощью СУБД описывается структура таблиц, входящих в состав БД
3. Ввод записей. Заполнение таблиц БД конкретной информацией

Создание базы данных в СУБД Ассеss1. Проектирование БД. Теоретический этап работы, на котором определяетсяКакие таблицы будут входить

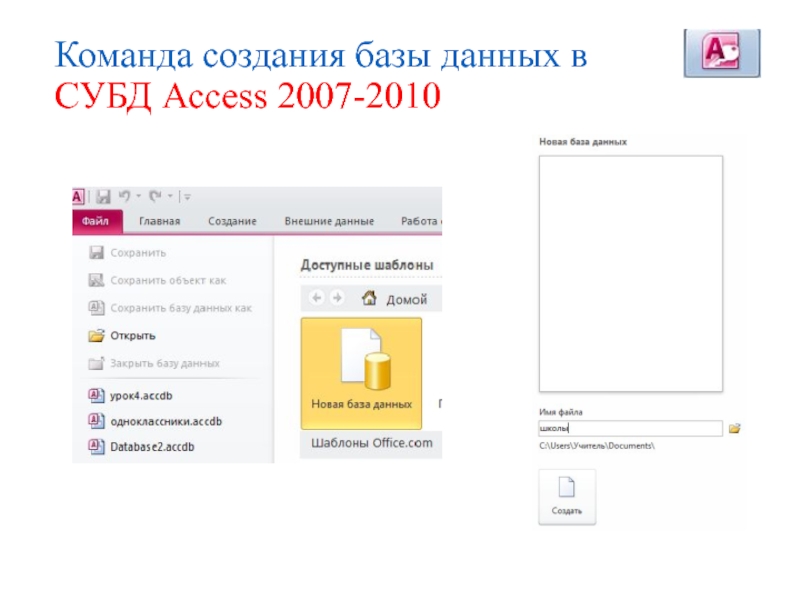

Слайд 9Команда создания базы данных в СУБД Ассеss 2007-2010

Команда создания базы данных в СУБД Ассеss 2007-2010

Слайд 10Создание таблицы в режиме конструктора

Создание таблицы в режиме конструктора

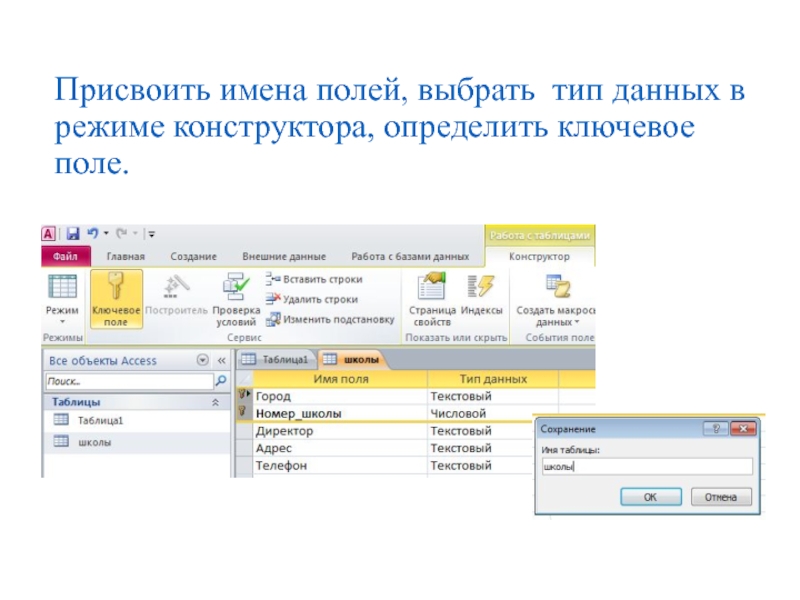

Слайд 11Присвоить имена полей, выбрать тип данных в режиме конструктора, определить ключевое

поле.
Присвоить имена полей, выбрать тип данных в режиме конструктора, определить ключевое поле.

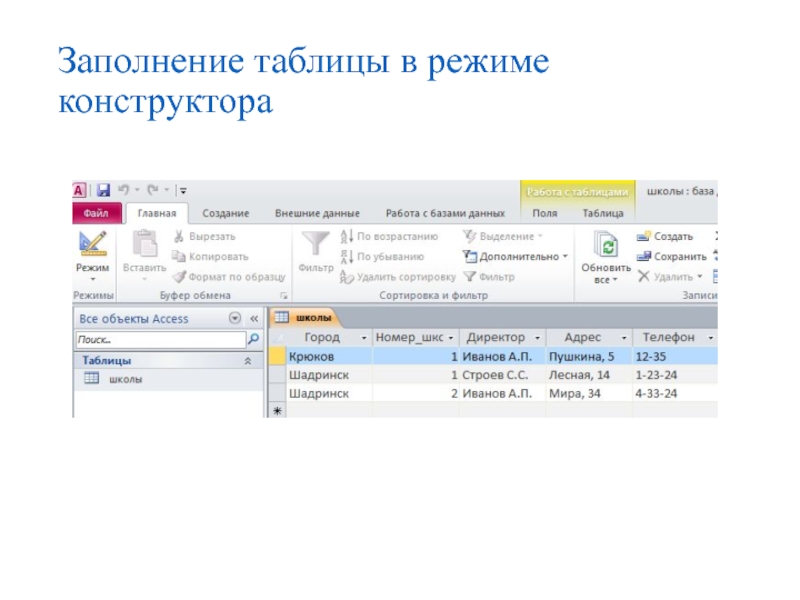

Слайд 12Заполнение таблицы в режиме конструктора

Заполнение таблицы в режиме конструктора

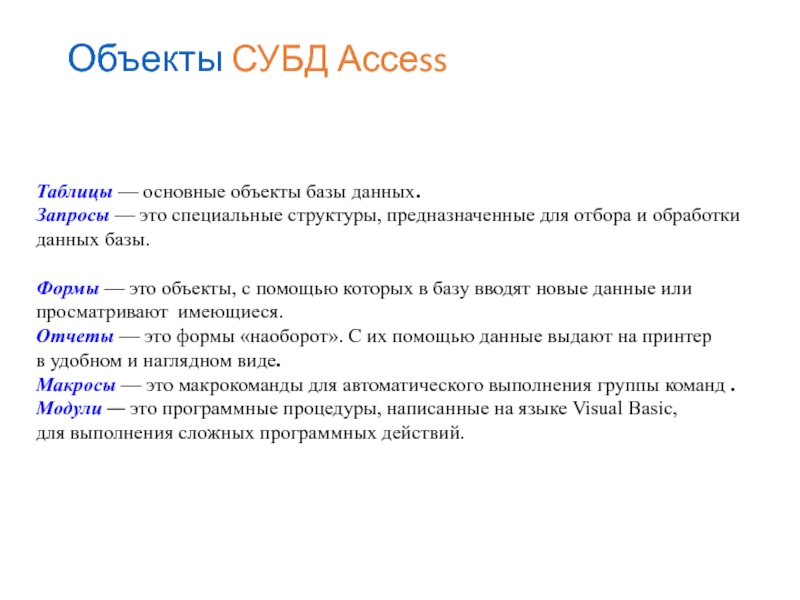

Слайд 13Таблицы — основные объекты базы данных.
Запросы — это специальные структуры, предназначенные

для отбора и обработки данных базы.

Формы — это объекты, с помощью которых в базу вводят новые данные или просматривают имеющиеся.
Отчеты — это формы «наоборот». С их помощью данные выдают на принтер в удобном и наглядном виде.
Макросы — это макрокоманды для автоматического выполнения группы команд .
Модули — это программные процедуры, написанные на языке Visual Basic,
для выполнения сложных программных действий.

Объекты СУБД Ассеss

Таблицы — основные объекты базы данных.Запросы — это специальные структуры, предназначенные для отбора и обработки данных базы.

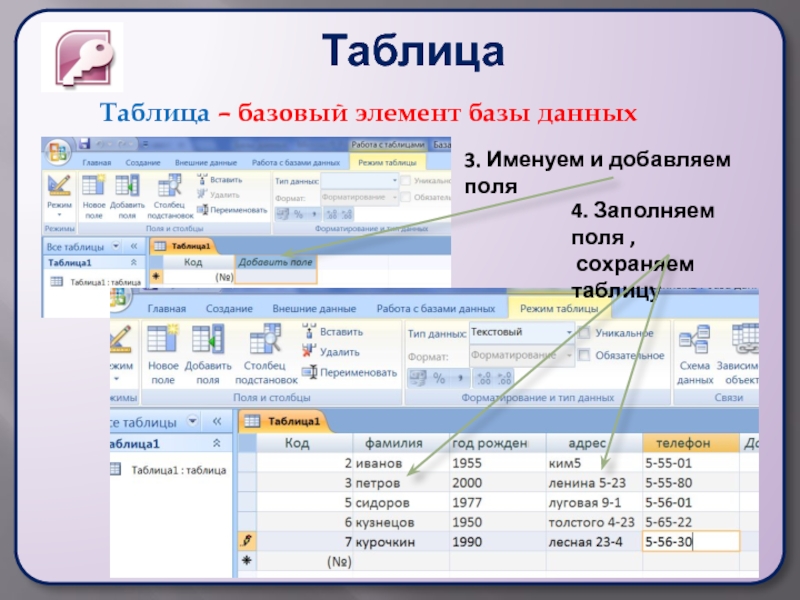

Слайд 14Таблица
Таблица – базовый элемент базы данных
3. Именуем и добавляем поля
4. Заполняем

поля ,
сохраняем таблицу
ТаблицаТаблица – базовый элемент базы данных3. Именуем и добавляем поля4. Заполняем поля , сохраняем таблицу

Слайд 15Практическая работа «Приемная комиссия»:
Объект моделирования: процесс приёма абитуриентов в высшее учебное

заведение (университет)
Практическая работа «Приемная комиссия»:Объект моделирования: процесс приёма абитуриентов в высшее учебное заведение (университет)

Слайд 16Предметная область:
Работа приемной комиссии университета
1) Системный анализ предметной области

Предметная область:Работа приемной комиссии университета1) Системный анализ предметной области

Слайд 171) определение предметной области

1) определение предметной области

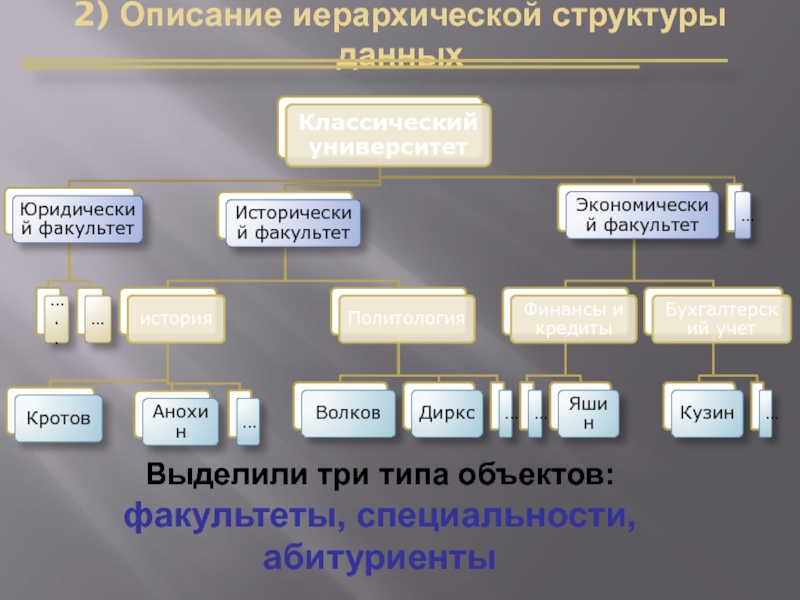

Слайд 18Выделили три типа объектов:
факультеты, специальности, абитуриенты
2) Описание иерархической структуры

данных
Выделили три типа объектов: факультеты, специальности, абитуриенты 2) Описание иерархической структуры данных

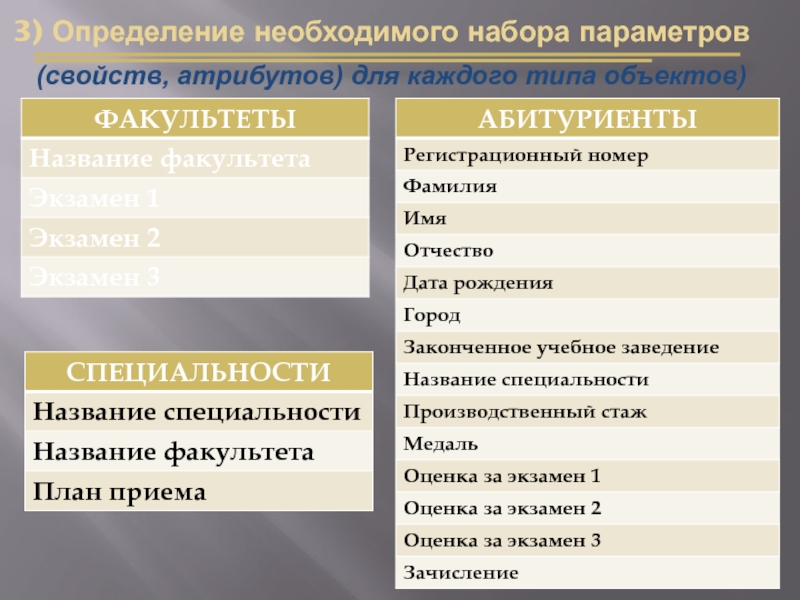

Слайд 193) Определение необходимого набора параметров
(свойств, атрибутов) для каждого типа объектов)


3) Определение необходимого набора параметров (свойств, атрибутов) для каждого типа объектов)

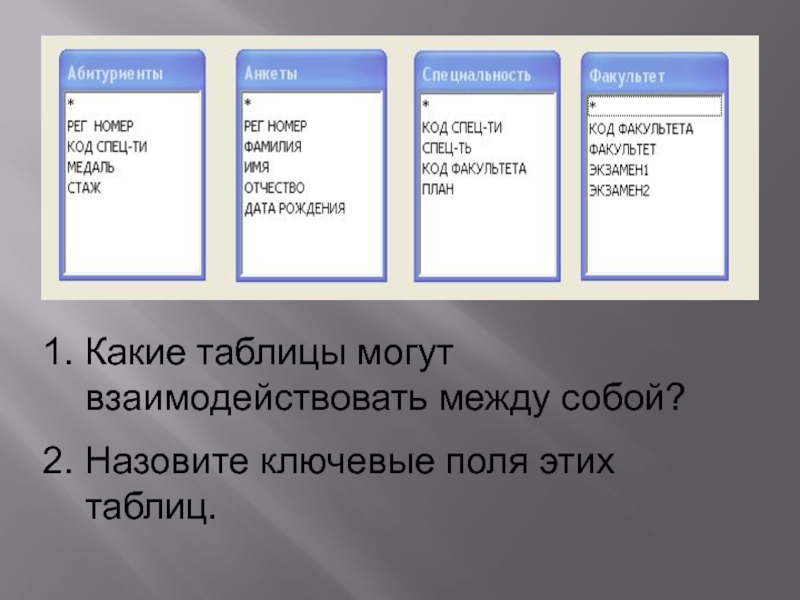

Слайд 20Какие таблицы могут взаимодействовать между собой?
Назовите ключевые поля этих таблиц.

Какие таблицы могут взаимодействовать между собой?Назовите ключевые поля этих таблиц.

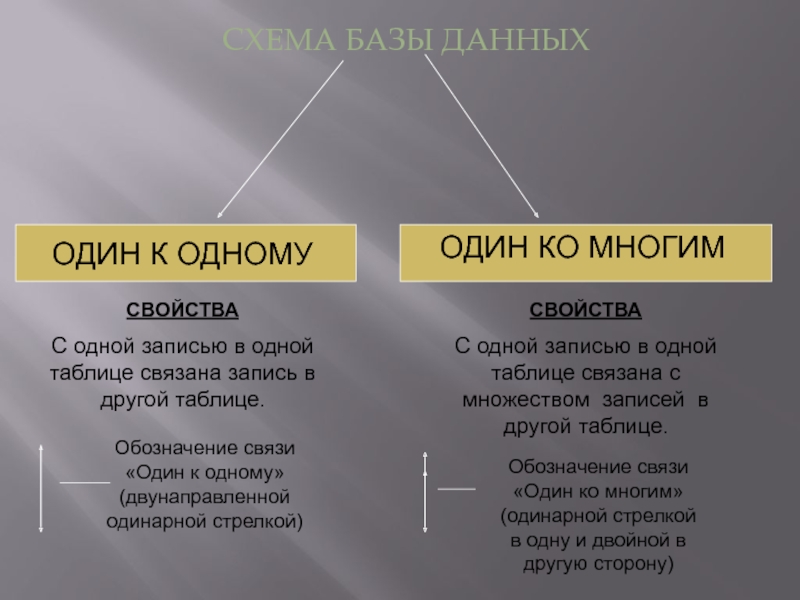

Слайд 22СХЕМА БАЗЫ ДАННЫХ


ОДИН К ОДНОМУ
ОДИН КО МНОГИМ
СВОЙСТВА
С одной записью в одной

таблице связана запись в другой таблице.

Обозначение связи «Один к одному» (двунаправленной одинарной стрелкой)

СВОЙСТВА
С одной записью в одной таблице связана с множеством записей в другой таблице.

Обозначение связи «Один ко многим» (одинарной стрелкой в одну и двойной в другую сторону)

СХЕМА БАЗЫ ДАННЫХОДИН К ОДНОМУОДИН КО МНОГИМСВОЙСТВАС одной записью в одной таблице связана запись в другой таблице.Обозначение

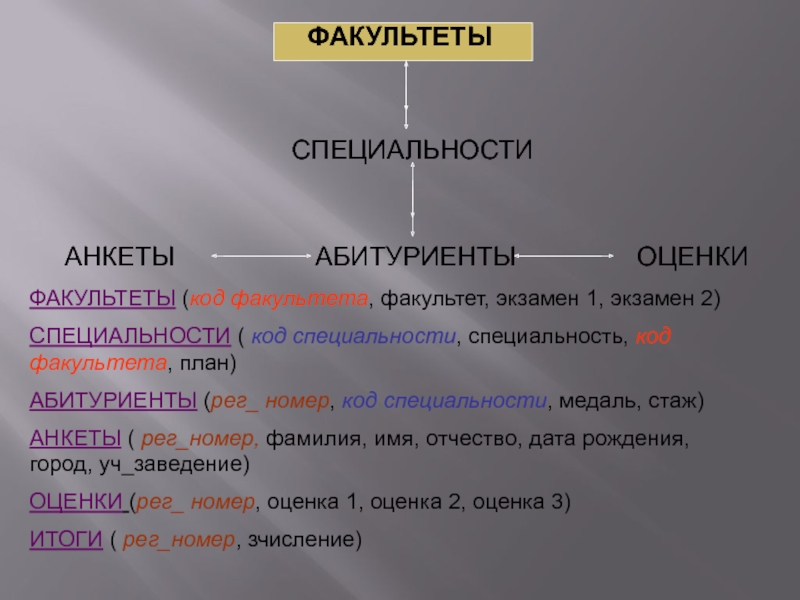

Слайд 23ФАКУЛЬТЕТЫ
СПЕЦИАЛЬНОСТИ
АБИТУРИЕНТЫ
АНКЕТЫ
ОЦЕНКИ
ФАКУЛЬТЕТЫ (код факультета, факультет, экзамен 1, экзамен 2)
СПЕЦИАЛЬНОСТИ ( код специальности,

специальность, код факультета, план)
АБИТУРИЕНТЫ (рег_ номер, код специальности, медаль, стаж)
АНКЕТЫ ( рег_номер, фамилия, имя, отчество, дата рождения, город, уч_заведение)
ОЦЕНКИ (рег_ номер, оценка 1, оценка 2, оценка 3)
ИТОГИ ( рег_номер, зчисление)


ФАКУЛЬТЕТЫСПЕЦИАЛЬНОСТИАБИТУРИЕНТЫАНКЕТЫОЦЕНКИФАКУЛЬТЕТЫ (код факультета, факультет, экзамен 1, экзамен 2)СПЕЦИАЛЬНОСТИ ( код специальности, специальность, код факультета, план)АБИТУРИЕНТЫ (рег_ номер,

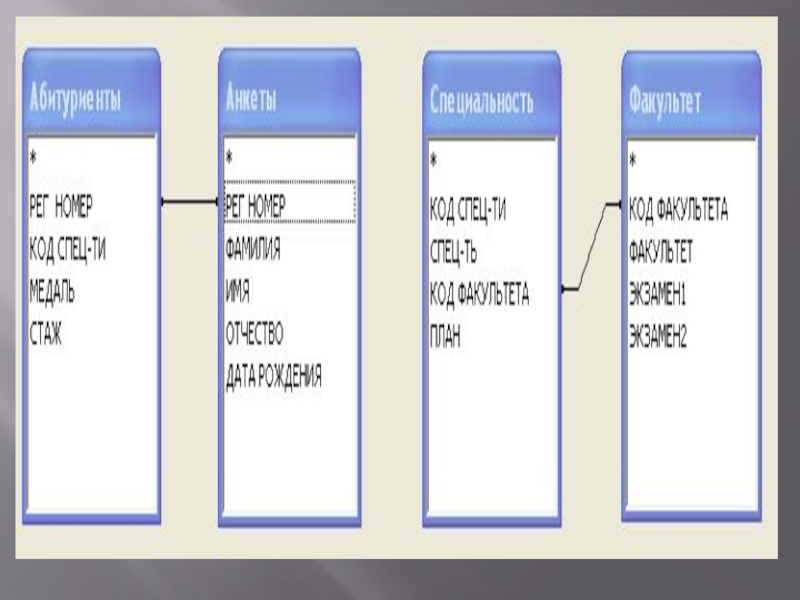

Слайд 24СВЯЗЬ МЕЖДУ ТАБЛИЦАМИ

СВЯЗЬ МЕЖДУ ТАБЛИЦАМИ

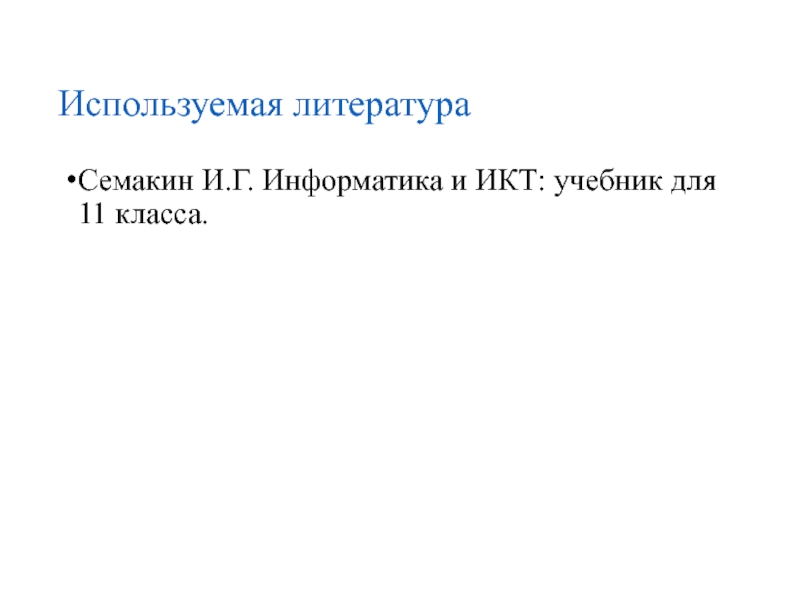

Слайд 25Используемая литература
Семакин И.Г. Информатика и ИКТ: учебник для 11 класса.

Используемая литератураСемакин И.Г. Информатика и ИКТ: учебник для 11 класса.
