Презентация, доклад на тему Система программирования КУМИР. ИсполнительРобот (8 класс)
Содержание
- 1. Система программирования КУМИР. ИсполнительРобот (8 класс)
- 2. Робот – это условный исполнитель. Робот умеет
- 3. Команды исполнителя РОБОТ:команды-приказы: вверх (↑ на одну
- 4. Команды исполнителя РОБОТ:команды проверки условий:сверху свободно снизу

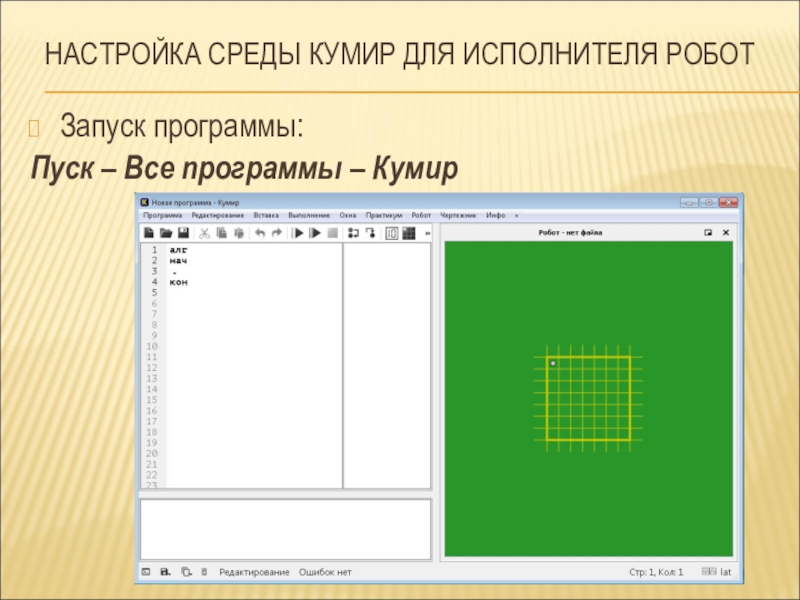

- 5. НАСТРОЙКА СРЕДЫ КУМИР ДЛЯ ИСПОЛНИТЕЛЯ РОБОТЗапуск программы:Пуск – Все программы – Кумир
- 6. Выбор условного исполнителя:Вставка – использовать Робот
- 7. Слайд 7
- 8. Перед началом выполнения программы
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12
- 13. Чтобы переместить Робота в новую позицию, щелкаем

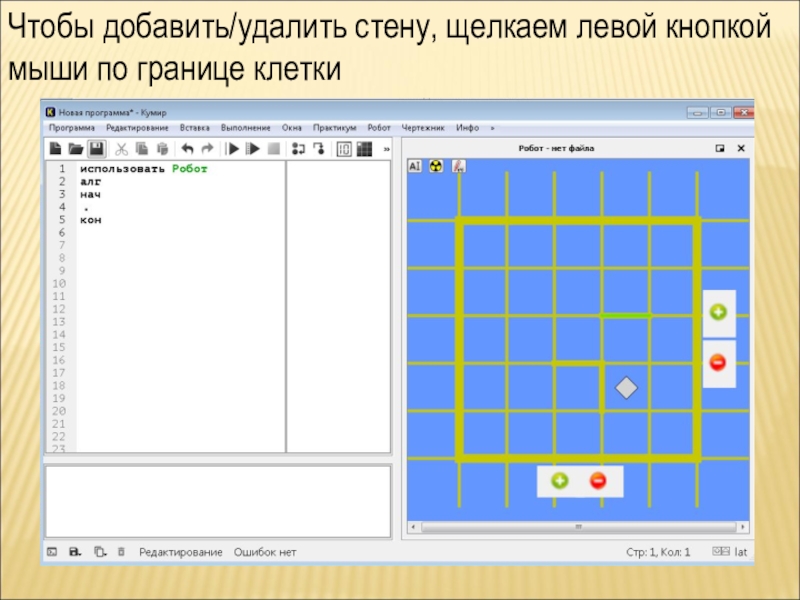

- 14. Чтобы добавить/удалить стену, щелкаем левой кнопкой мыши по границе клетки

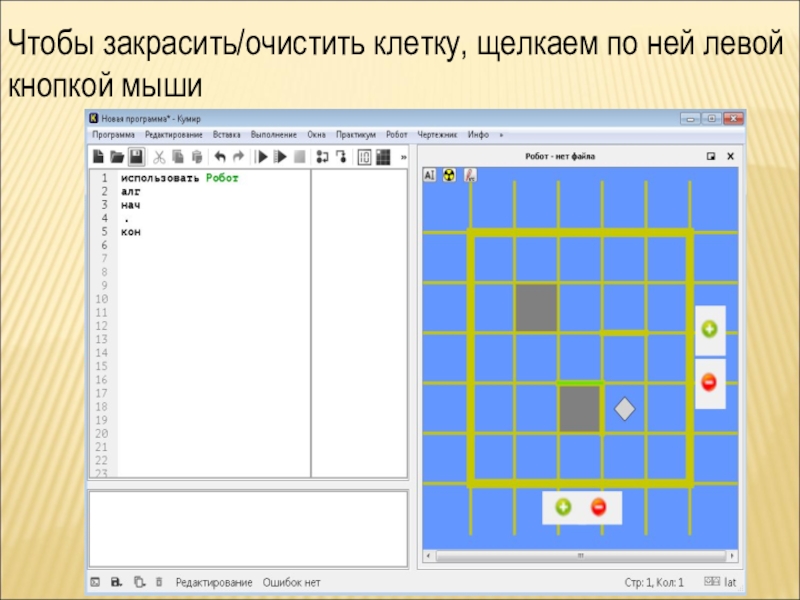

- 15. Чтобы закрасить/очистить клетку, щелкаем по ней левой кнопкой мыши
- 16. Чтобы добавить или убрать точку в клетку щелкаем по клетке, удерживая клавишу Ctrl

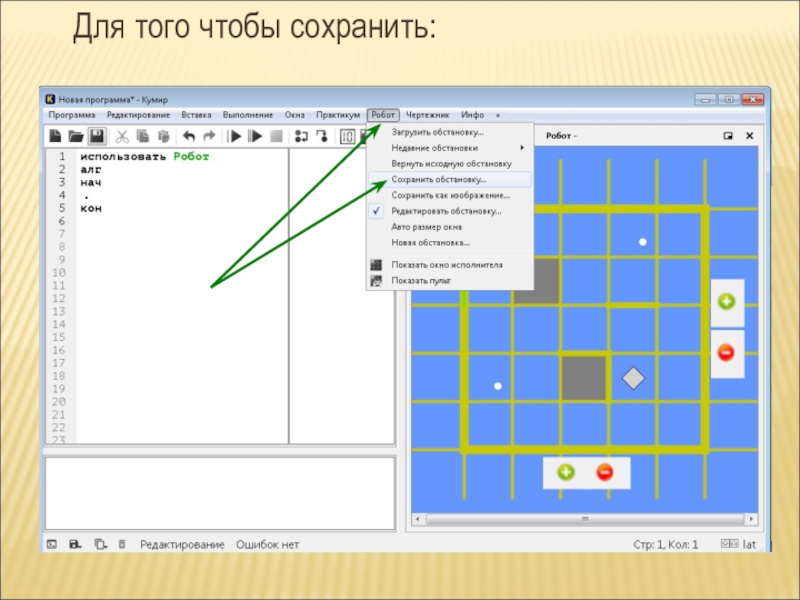

- 17. Для того чтобы сохранить:
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. ИСПОЛНИТЕЛЬ РОБОТ ЛИНЕЙНЫЙ АЛГОРИТМиспользовать Роботалг нач
- 22. Создайте для исполнителя РОБОТ следующую обстановку:Команды:1 –
- 23. Слайд 23
- 24. Какую последовательность команд нужно выполнить Роботу, чтобы

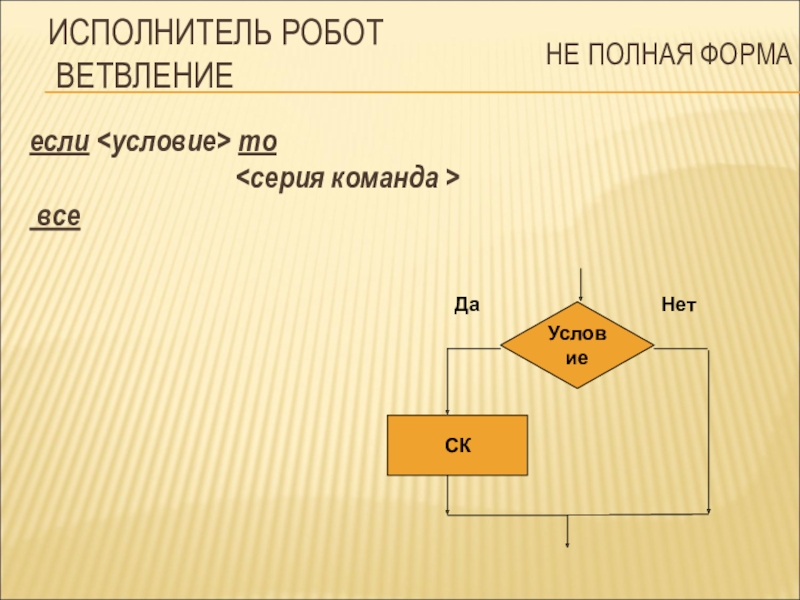

- 25. ИСПОЛНИТЕЛЬ РОБОТ ВЕТВЛЕНИЕесли то
- 26. ИСПОЛНИТЕЛЬ РОБОТ ВЕТВЛЕНИЕесли то
- 27. ИСПОЛНИТЕЛЬ РОБОТ ЦИКЛЫЦикл со счетчиком применяется, если заранее известно сколько повторений необходимо сделать. нц раз…кц
- 28. ИСПОЛНИТЕЛЬ РОБОТ ЦИКЛЫЦикл с условием: выполнение
- 29. ПРИМЕРНапишите для Робота алгоритм, закрашивающий все клетки,
- 30. РЕШЕНИЕиспользовать Робот алг начвправо . нц пока
- 31. Для запуска программы на выполнение:Выполнение – Обычное выполнение
- 32. ПРИМЕР На бесконечном поле есть
- 33. На рисунке указан один из возможных способов расположения стен и Робота (Робот обозначен буквой «Р»).
- 34. Напишите для Робота алгоритм, закрашиващий все клетки,
- 35. При исполнении алгоритма Робот не должен разрушиться,
- 36. Слайд 36
- 37. Слайд 37
- 38. Слайд 38
Робот – это условный исполнитель. Робот умеет перемещаться по лабиринту, начерченному на плоскости, разбитой на клетки. Между соседними (по сторонам) клетками может стоять стена, через которую Робот пройти не может.
Слайд 1ИСПОЛНИТЕЛЬ РОБОТ
Система программирования КУМИР
муниципальное автономное общеобразовательное учреждение
средняя общеобразовательная школа №
45
Слайд 2Робот – это условный исполнитель.
Робот умеет перемещаться по лабиринту, начерченному
на плоскости, разбитой на клетки.
Между соседними (по сторонам) клетками может стоять стена, через которую Робот пройти не может.
Между соседними (по сторонам) клетками может стоять стена, через которую Робот пройти не может.

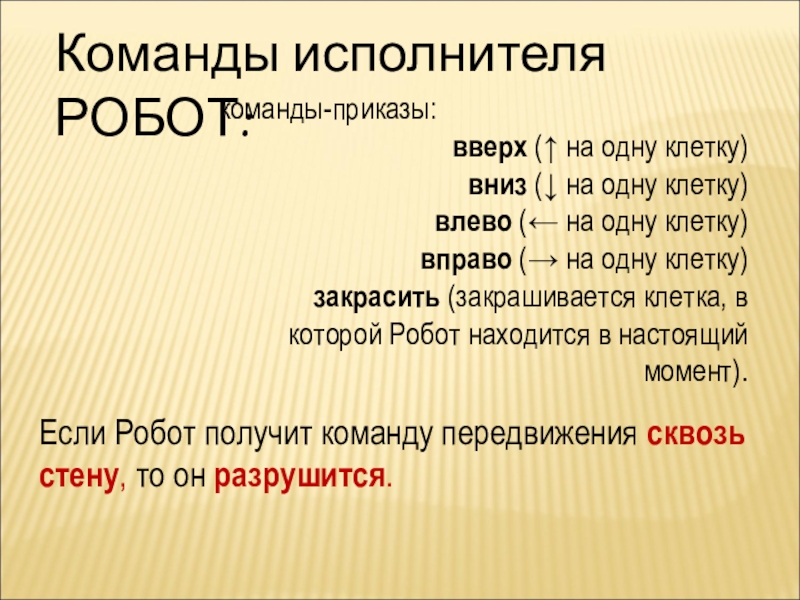

Слайд 3Команды исполнителя РОБОТ:
команды-приказы:
вверх (↑ на одну клетку)
вниз (↓ на одну
клетку)
влево (← на одну клетку)
вправо (→ на одну клетку)
закрасить (закрашивается клетка, в которой Робот находится в настоящий момент).
влево (← на одну клетку)
вправо (→ на одну клетку)
закрасить (закрашивается клетка, в которой Робот находится в настоящий момент).
Если Робот получит команду передвижения сквозь стену, то он разрушится.

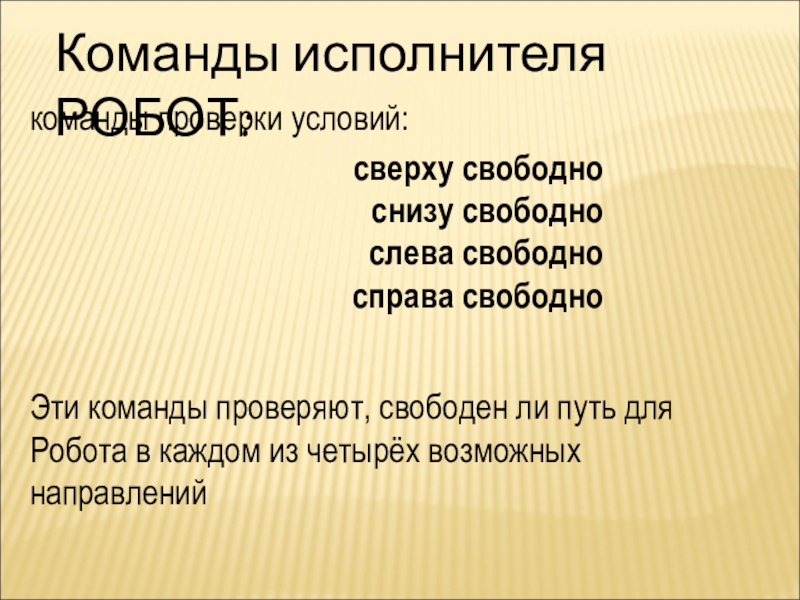

Слайд 4Команды исполнителя РОБОТ:
команды проверки условий:
сверху свободно
снизу свободно
слева свободно
справа
свободно
Эти команды проверяют, свободен ли путь для Робота в каждом из четырёх возможных направлений

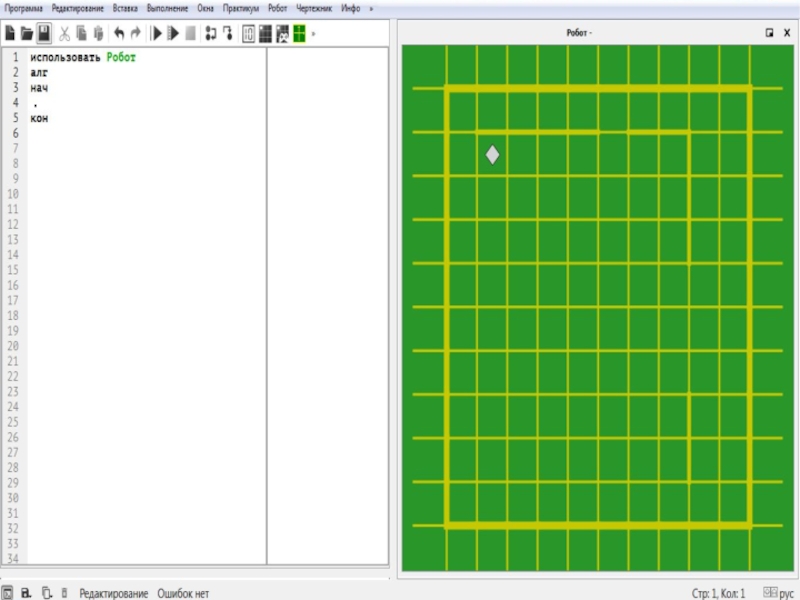

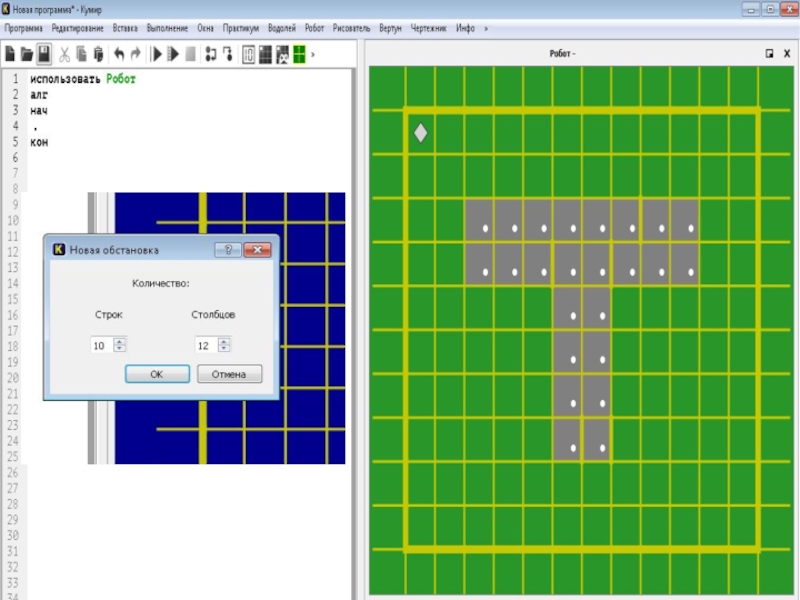

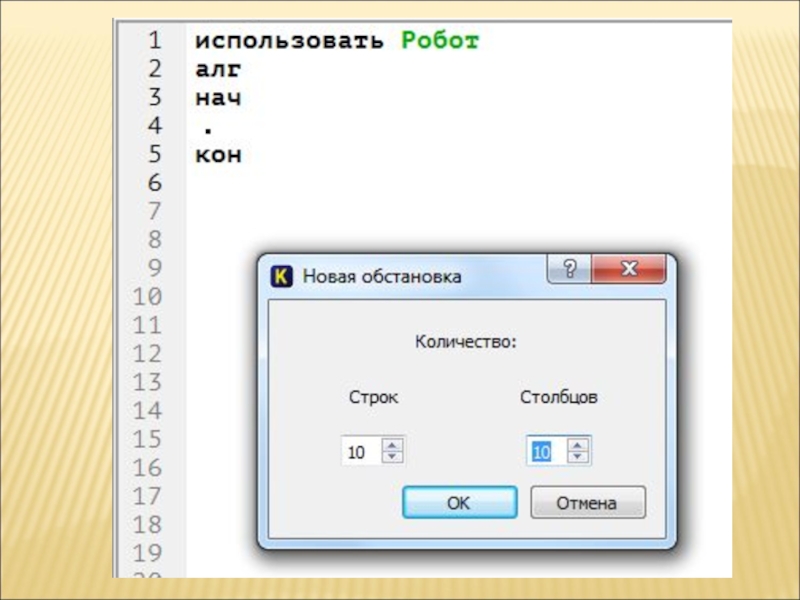

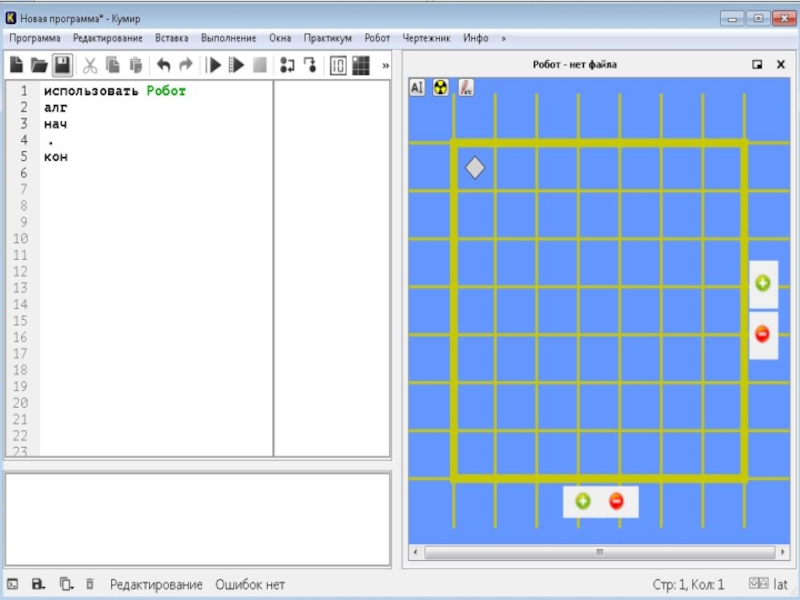

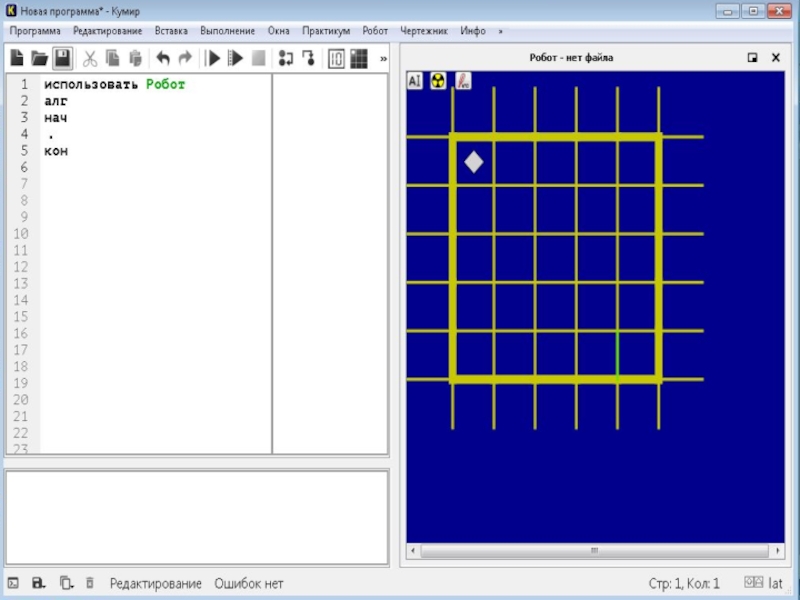

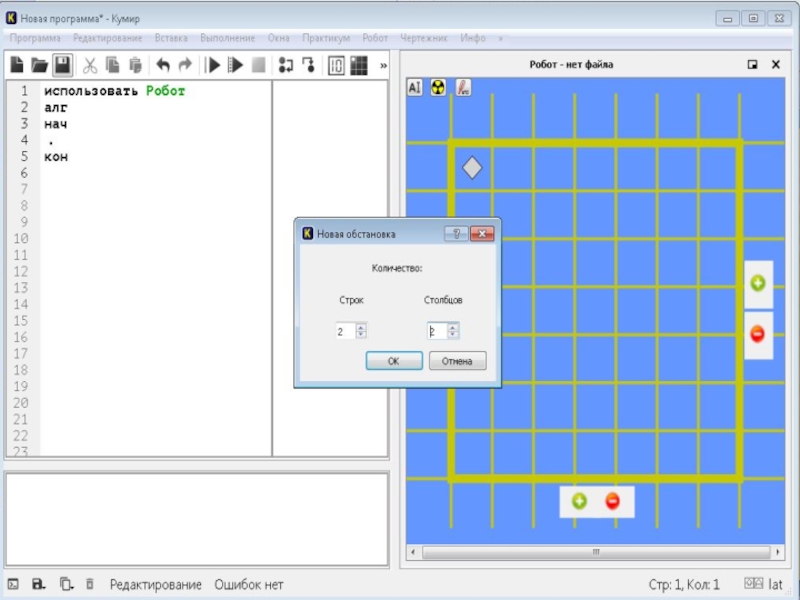

Слайд 8 Перед началом выполнения программы необходимо задать исполнителю Робот стартовую
обстановку.
Это значит установить Робота в нужную позицию, расставить стены, закрасить нужные клетки и т. п.
Это значит установить Робота в нужную позицию, расставить стены, закрасить нужные клетки и т. п.

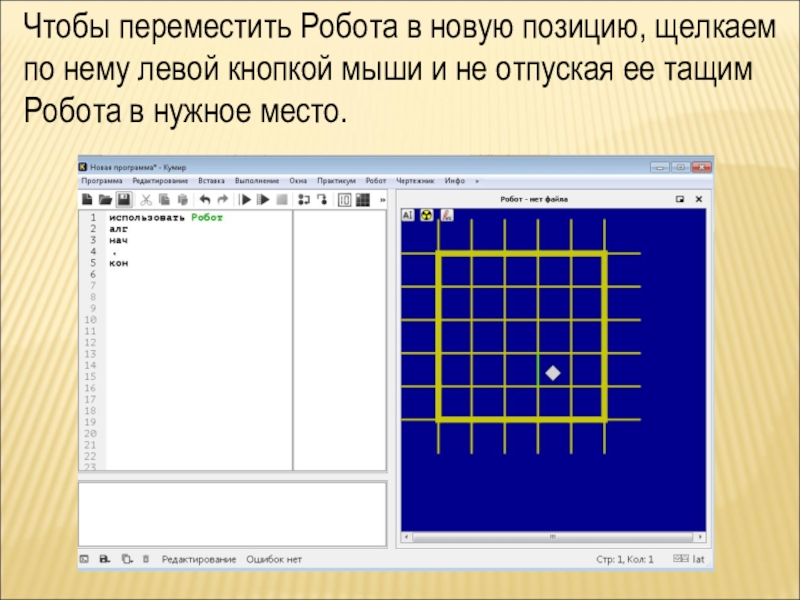

Слайд 13Чтобы переместить Робота в новую позицию, щелкаем по нему левой кнопкой
мыши и не отпуская ее тащим Робота в нужное место.

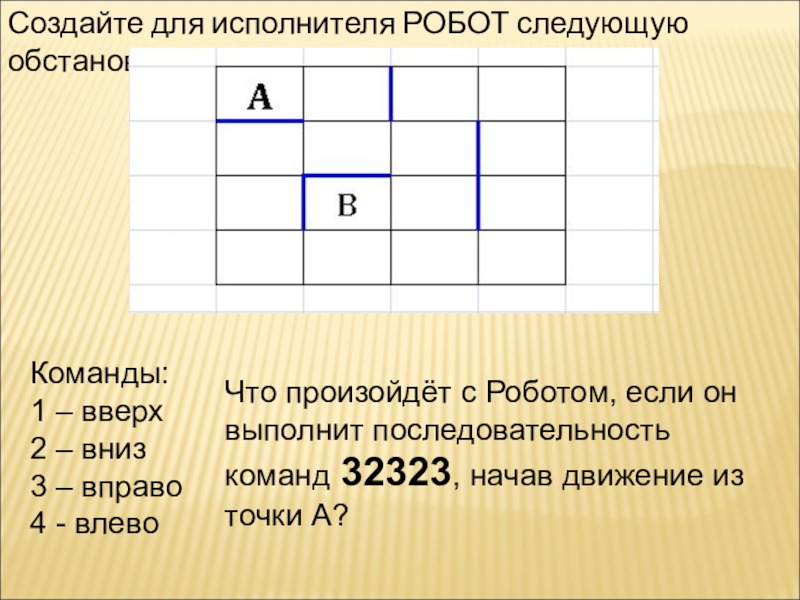

Слайд 22Создайте для исполнителя РОБОТ следующую обстановку:
Команды:
1 – вверх
2 – вниз
3 –
вправо
4 - влево
4 - влево

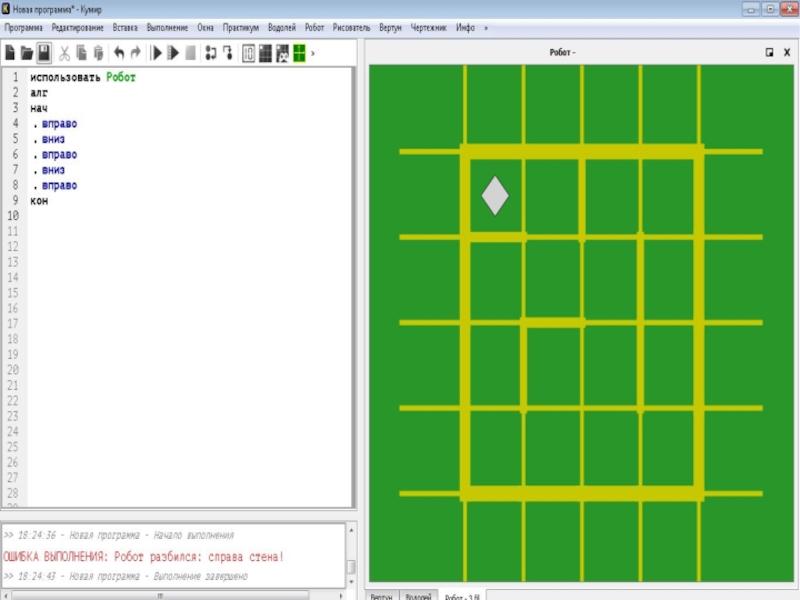

Что произойдёт с Роботом, если он выполнит последовательность команд 32323, начав движение из точки А?

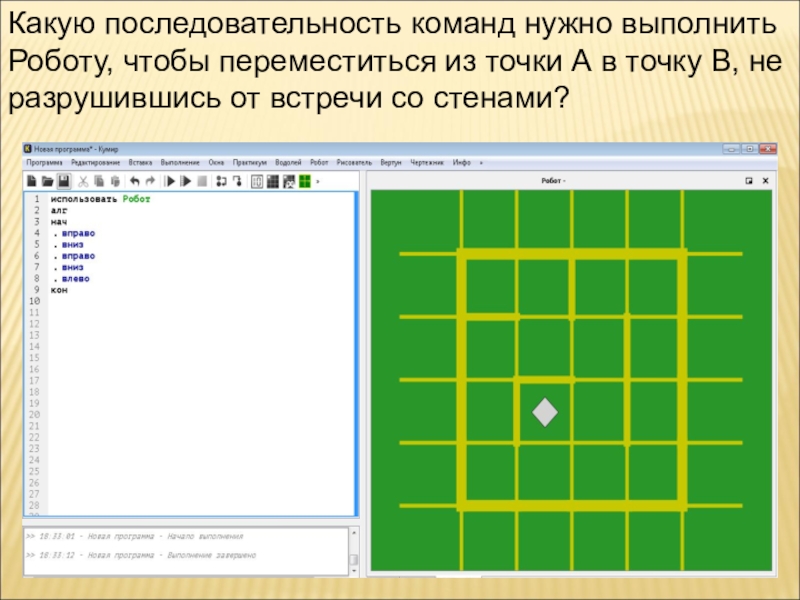

Слайд 24Какую последовательность команд нужно выполнить Роботу, чтобы переместиться из точки А
в точку В, не разрушившись от встречи со стенами?
Слайд 27ИСПОЛНИТЕЛЬ РОБОТ
ЦИКЛЫ
Цикл со счетчиком применяется, если заранее известно сколько повторений необходимо
сделать.
нц <количество повторений> раз
<команда 1>
<команда 2>
…
<команда n>
кц
нц <количество повторений> раз
<команда 1>
<команда 2>
…
<команда n>
кц

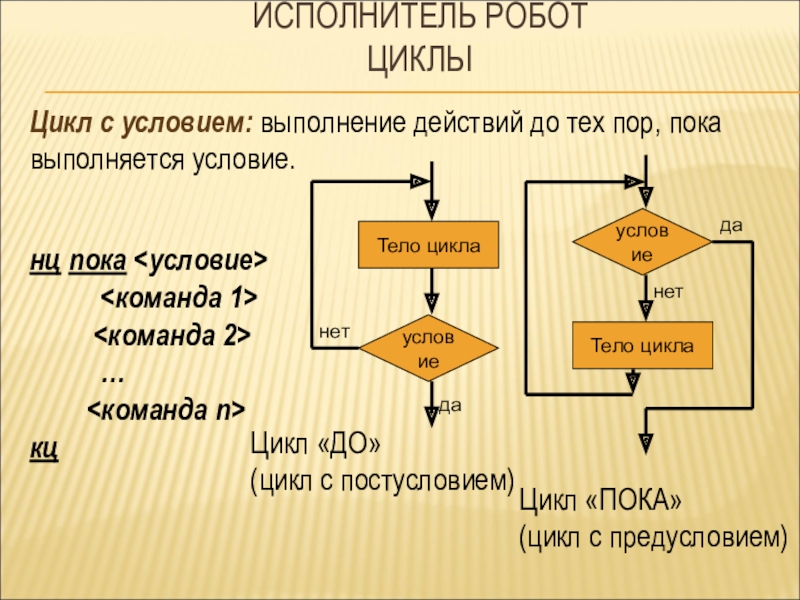

Слайд 28ИСПОЛНИТЕЛЬ РОБОТ
ЦИКЛЫ
Цикл с условием: выполнение действий до тех пор, пока
выполняется условие.
нц пока <условие>
<команда 1>
<команда 2>
…
<команда n>
кц
Цикл «ДО»
(цикл с постусловием)
Цикл «ПОКА»
(цикл с предусловием)

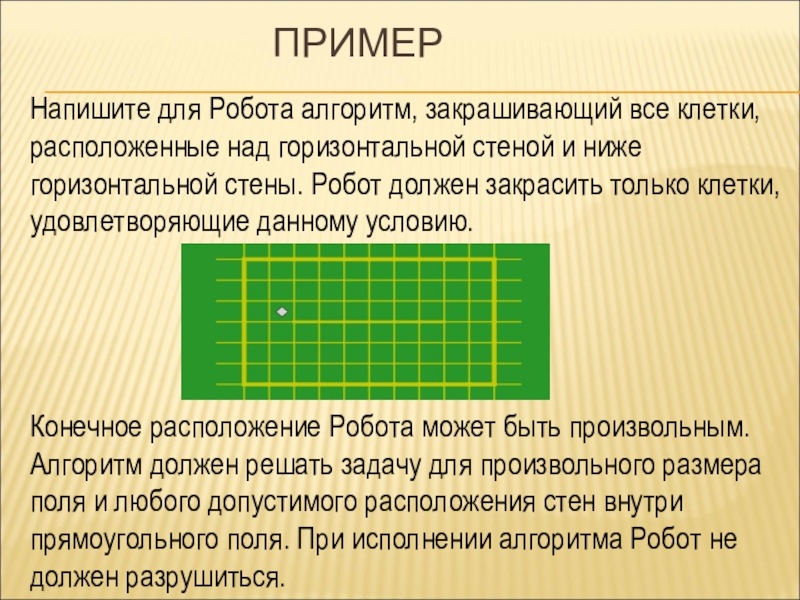

Слайд 29ПРИМЕР
Напишите для Робота алгоритм, закрашивающий все клетки, расположенные над горизонтальной стеной
и ниже горизонтальной стены. Робот должен закрасить только клетки, удовлетворяющие данному условию.
Конечное расположение Робота может быть произвольным. Алгоритм должен решать задачу для произвольного размера поля и любого допустимого расположения стен внутри прямоугольного поля. При исполнении алгоритма Робот не должен разрушиться.

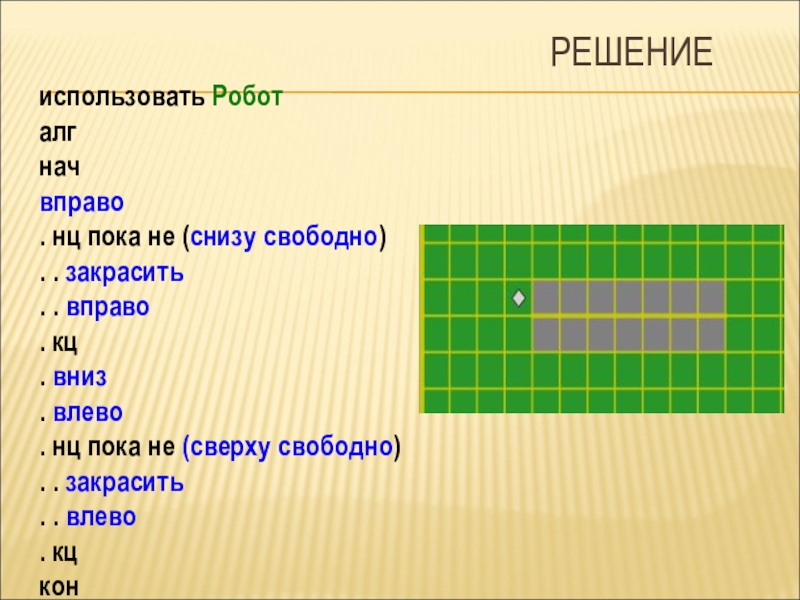

Слайд 30РЕШЕНИЕ
использовать Робот
алг
нач
вправо
. нц пока не (снизу свободно)
. . закрасить
. . вправо
.
кц
. вниз
. влево
. нц пока не (сверху свободно)
. . закрасить
. . влево
. кц
кон

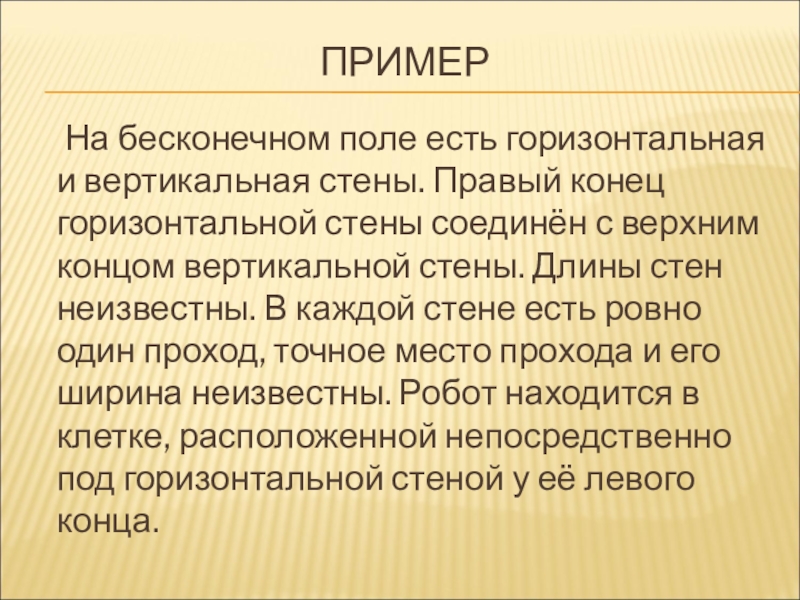

Слайд 32ПРИМЕР
На бесконечном поле есть горизонтальная и вертикальная стены.
Правый конец горизонтальной стены соединён с верхним концом вертикальной стены. Длины стен неизвестны. В каждой стене есть ровно один проход, точное место прохода и его ширина неизвестны. Робот находится в клетке, расположенной непосредственно под горизонтальной стеной у её левого конца.
Слайд 33На рисунке указан один из возможных способов расположения стен и Робота
(Робот обозначен буквой «Р»).
Слайд 34Напишите для Робота алгоритм, закрашиващий все клетки, расположенные непосредственно ниже горизонтальной
стены и левее вертикальной стены. Проходы должны остаться незакрашенными. Робот должен закрасить только клетки, удовлетворяющие данному условию. Например, для приведённого выше рисунка Робот должен закрасить следующие клетки.

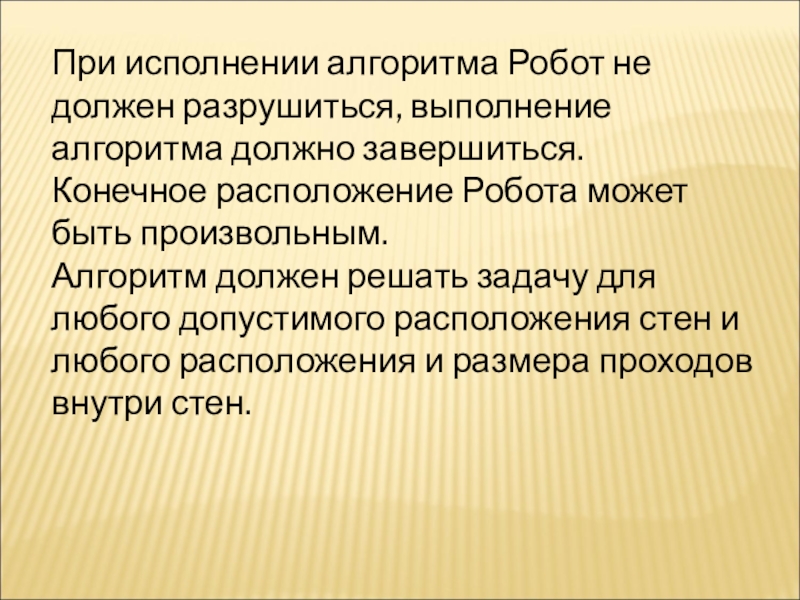

Слайд 35При исполнении алгоритма Робот не должен разрушиться, выполнение алгоритма должно завершиться.
Конечное расположение Робота может быть произвольным.
Алгоритм должен решать задачу для любого допустимого расположения стен и любого расположения и размера проходов внутри стен.
