Презентация, доклад на тему Разработка системы управления угловым перемещением web-камеры с помощью шагового двигателя
Содержание
- 1. Разработка системы управления угловым перемещением web-камеры с помощью шагового двигателя
- 2. Система видеонаблюдения в лицее
- 3. Слайд 3

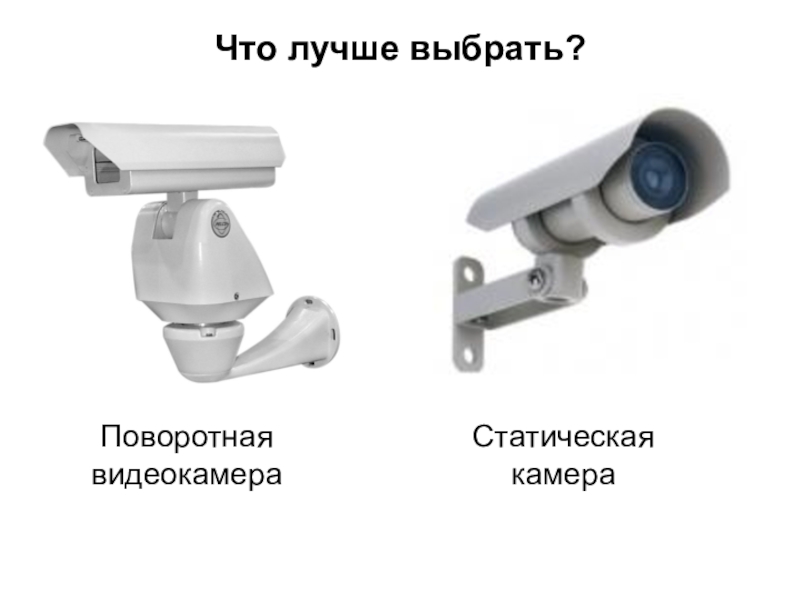

- 4. Что лучше выбрать?Поворотная видеокамераСтатическая камера
- 5. Проблемы:Чтобы полностью обеспечить объект системой слежения необходимо
- 6. Цель работы:Разработка алгоритмов и программно-аппаратных средств для
- 7. Поставленная цель достигается при решении следующих основных
- 8. Шаговый двигатель - это электромеханическое устройство, преобразующее
- 9. Полушаговый режим управления: (half step mode) - двигатель

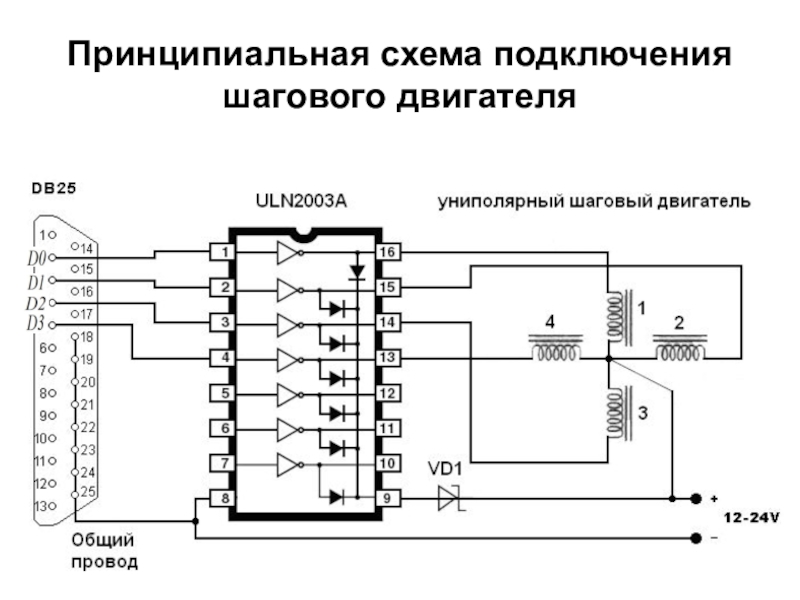

- 10. Принципиальная схема подключения шагового двигателя
- 11. Особенности алгоритмовПоследовательности подачи импульсов в LPT порт
- 12. Слайд 12

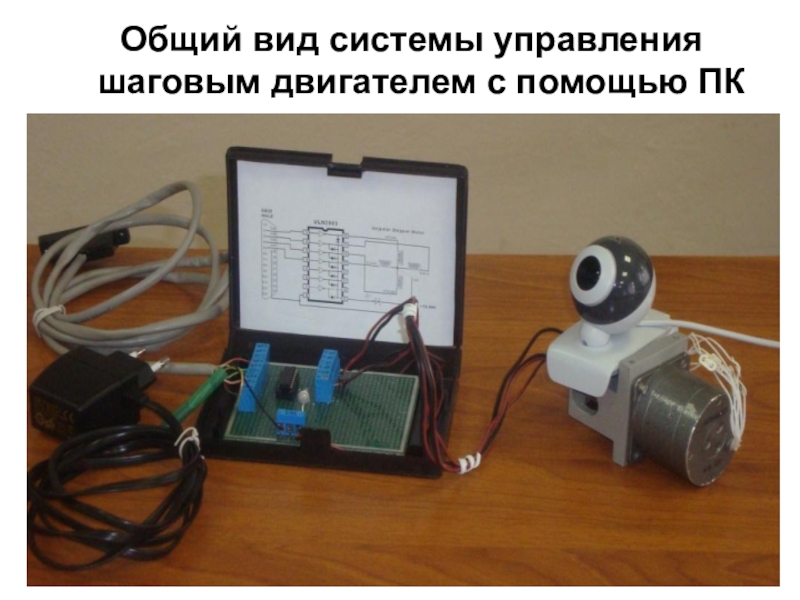

- 13. Общий вид системы управления шаговым двигателем с помощью ПК

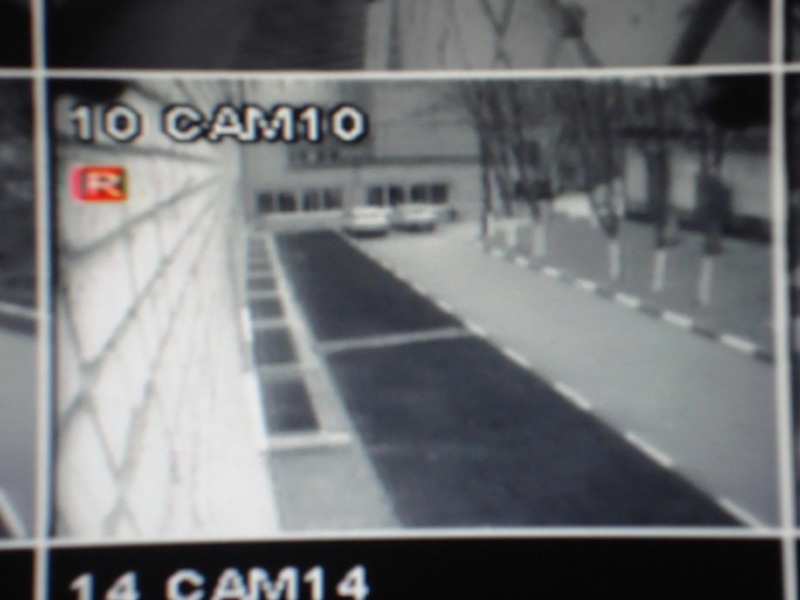

Система видеонаблюдения в лицее

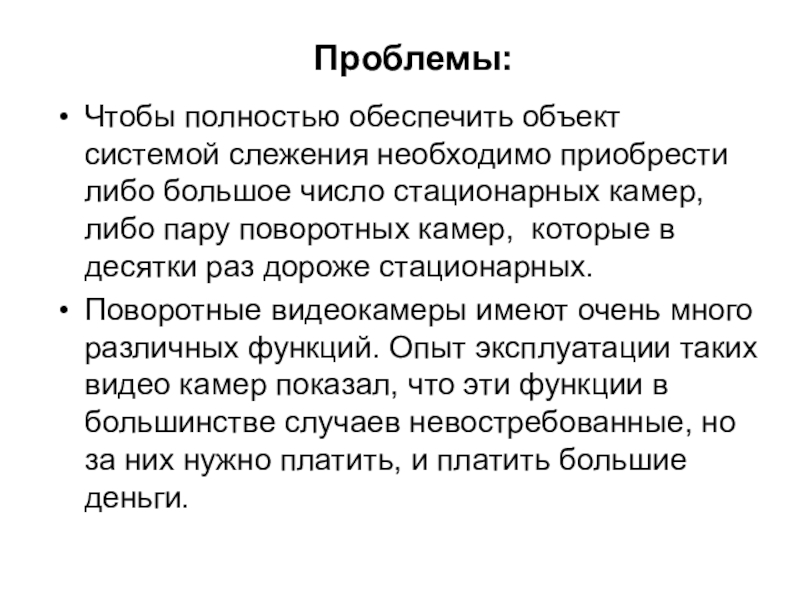

Слайд 5Проблемы:
Чтобы полностью обеспечить объект системой слежения необходимо приобрести либо большое число
стационарных камер, либо пару поворотных камер, которые в десятки раз дороже стационарных.
Поворотные видеокамеры имеют очень много различных функций. Опыт эксплуатации таких видео камер показал, что эти функции в большинстве случаев невостребованные, но за них нужно платить, и платить большие деньги.
Поворотные видеокамеры имеют очень много различных функций. Опыт эксплуатации таких видео камер показал, что эти функции в большинстве случаев невостребованные, но за них нужно платить, и платить большие деньги.

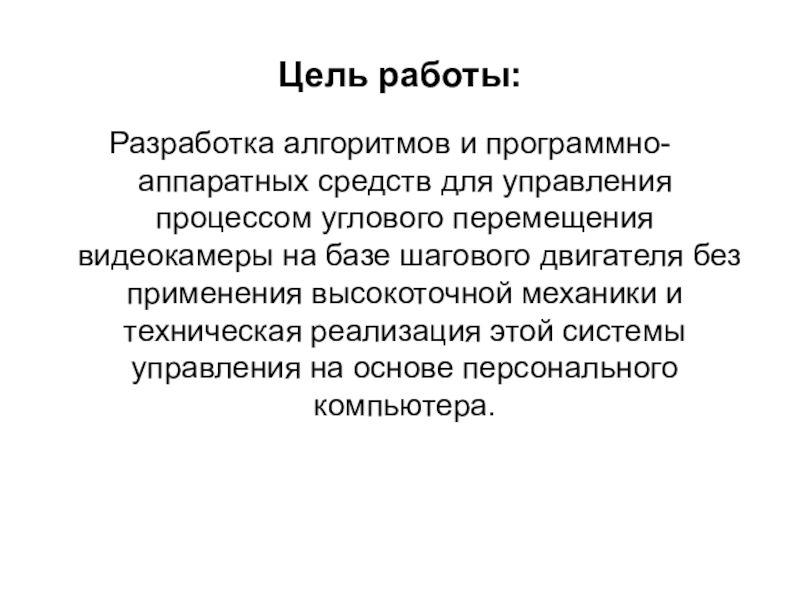

Слайд 6Цель работы:
Разработка алгоритмов и программно-аппаратных средств для управления процессом углового перемещения
видеокамеры на базе шагового двигателя без применения высокоточной механики и техническая реализация этой системы управления на основе персонального компьютера.

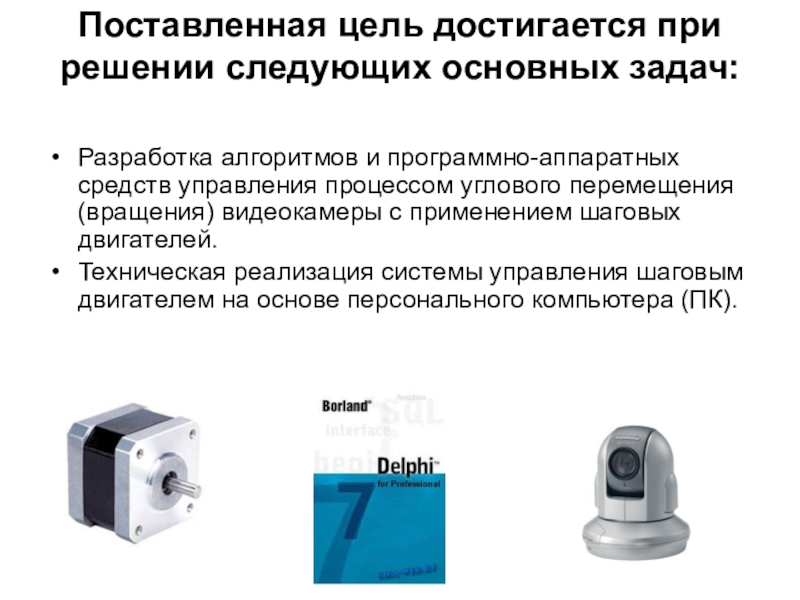

Слайд 7Поставленная цель достигается при решении следующих основных задач:
Разработка алгоритмов и программно-аппаратных
средств управления процессом углового перемещения (вращения) видеокамеры с применением шаговых двигателей.
Техническая реализация системы управления шаговым двигателем на основе персонального компьютера (ПК).
Техническая реализация системы управления шаговым двигателем на основе персонального компьютера (ПК).
Слайд 8 Шаговый двигатель - это электромеханическое устройство, преобразующее сигнал управления в угловое
(или линейное) перемещение ротора с фиксацией его в заданном положении без устройств обратной связи.
Строение шагового двигателя
Слайд 9Полушаговый режим управления:
(half step mode) - двигатель делает шаг в
половину основного.
Он был выбран ,потому что при нём момент удержания(максимальное значение момента) в √2 раз больше, чем при обычном режиме.
