Слайд 1Основные устройства вычислительных систем, их назначение и функционирование
Разработал: преподаватель,
Рыбакова Ю.М.

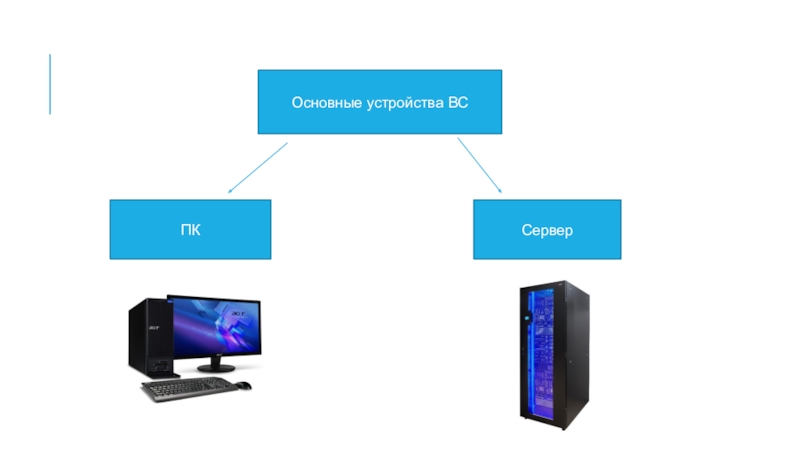

Слайд 2Основные устройства ВС
ПК
Сервер

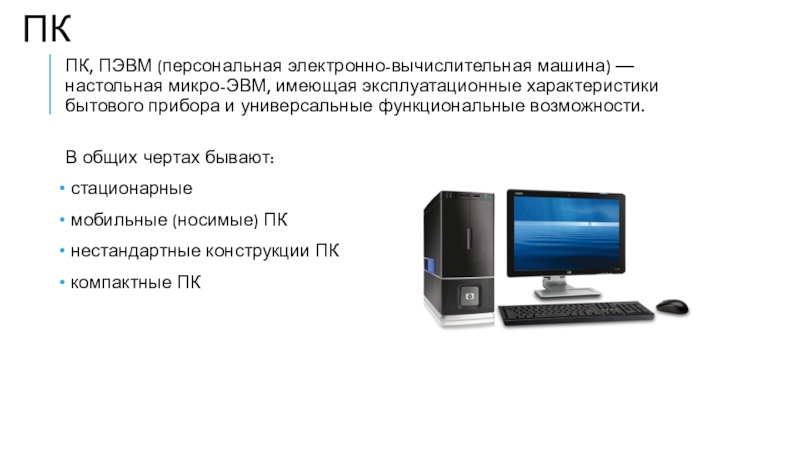

Слайд 3ПК
ПК, ПЭВМ (персональная электронно-вычислительная машина) — настольная микро-ЭВМ, имеющая эксплуатационные характеристики
бытового прибора и универсальные функциональные возможности.
В общих чертах бывают:
стационарные
мобильные (носимые) ПК
нестандартные конструкции ПК
компактные ПК

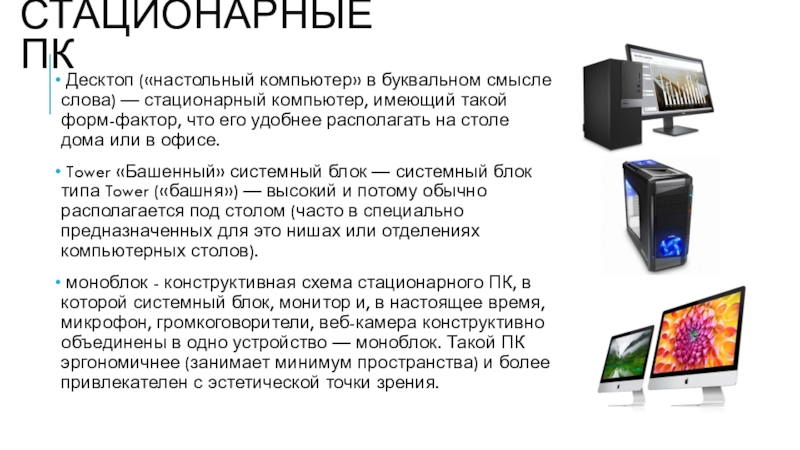

Слайд 4Стационарные пк
Десктоп («настольный компьютер» в буквальном смысле слова) — стационарный
компьютер, имеющий такой форм-фактор, что его удобнее располагать на столе дома или в офисе.
Tower «Башенный» системный блок — системный блок типа Tower («башня») — высокий и потому обычно располагается под столом (часто в специально предназначенных для это нишах или отделениях компьютерных столов).
моноблок - конструктивная схема стационарного ПК, в которой системный блок, монитор и, в настоящее время, микрофон, громкоговорители, веб-камера конструктивно объединены в одно устройство — моноблок. Такой ПК эргономичнее (занимает минимум пространства) и более привлекателен с эстетической точки зрения.

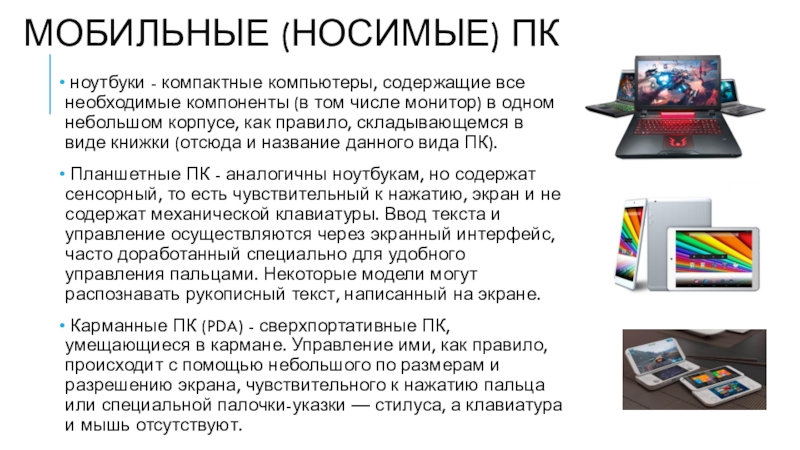

Слайд 5Мобильные (носимые) ПК
ноутбуки - компактные компьютеры, содержащие все необходимые компоненты
(в том числе монитор) в одном небольшом корпусе, как правило, складывающемся в виде книжки (отсюда и название данного вида ПК).
Планшетные ПК - аналогичны ноутбукам, но содержат сенсорный, то есть чувствительный к нажатию, экран и не содержат механической клавиатуры. Ввод текста и управление осуществляются через экранный интерфейс, часто доработанный специально для удобного управления пальцами. Некоторые модели могут распознавать рукописный текст, написанный на экране.
Карманные ПК (PDA) - сверхпортативные ПК, умещающиеся в кармане. Управление ими, как правило, происходит с помощью небольшого по размерам и разрешению экрана, чувствительного к нажатию пальца или специальной палочки-указки — стилуса, а клавиатура и мышь отсутствуют.
Слайд 6Нестандартные конструкции ПК
Barebone - компьютеры, строящиеся пользователем для выполнения определённых
задач (обычно в качестве мультимедийной станции).
Защищённые ПК - ряд компаний производит компьютеры, обладающие устойчивостью к агрессивным средам: сильной вибрации, ударам, большой запылённости, влажности, вандализму — условиям, в которых обычные ПК быстро бы вышли из строя.
Промышленные ПК - предназначены для решения задач промышленной автоматизации. Отличаются стойкостью к различным внешним воздействиям, увеличенным жизненным циклом изделия, возможностью подключения к промышленным сетям (PROFINET, Profibus).
Тихий ПК - Для использования в жилых комнатах используются конструкции ПК, производящие минимум шума или работающие совершенно бесшумно.

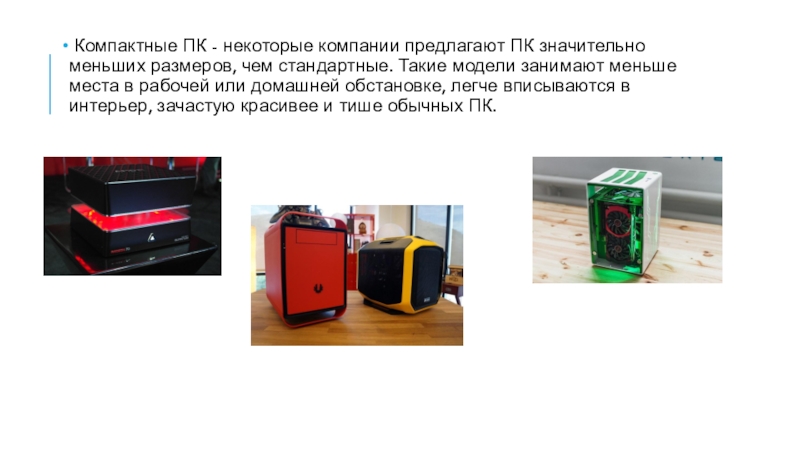

Слайд 7 Компактные ПК - некоторые компании предлагают ПК значительно меньших размеров,
чем стандартные. Такие модели занимают меньше места в рабочей или домашней обстановке, легче вписываются в интерьер, зачастую красивее и тише обычных ПК.

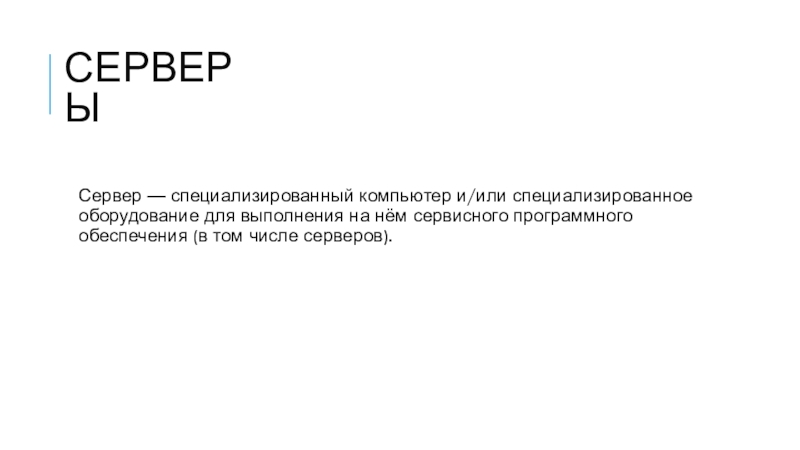

Слайд 8Серверы
Сервер — специализированный компьютер и/или специализированное оборудование для выполнения на нём
сервисного программного обеспечения (в том числе серверов).
Слайд 9Сервер — выделенный компьютер
Сервером называется компьютер, выделенный из группы персональных компьютеров
(или рабочих станций) для выполнения какой-либо сервисной задачи без непосредственного участия человека. Сервер и рабочая станция могут иметь одинаковую аппаратную конфигурацию, так как различаются лишь по участию в своей работе человека за консолью.
Некоторые сервисные задачи могут выполняться на рабочей станции параллельно с работой пользователя. Такую рабочую станцию условно называют невыделенным сервером.
Консоль (обычно — монитор/клавиатура/мышь) и участие человека необходимы серверам только на стадии первичной настройки, при аппаратно-техническом обслуживании и управлении в нештатных ситуациях.

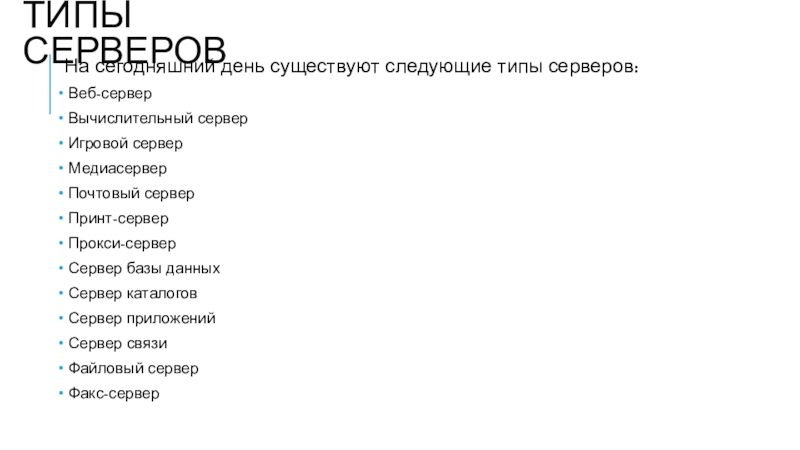

Слайд 10Типы серверов
На сегодняшний день существуют следующие типы серверов:
Веб-сервер
Вычислительный сервер
Игровой сервер
Медиасервер
Почтовый сервер
Принт-сервер
Прокси-сервер
Сервер базы данных
Сервер каталогов
Сервер приложений
Сервер связи
Файловый сервер
Факс-сервер

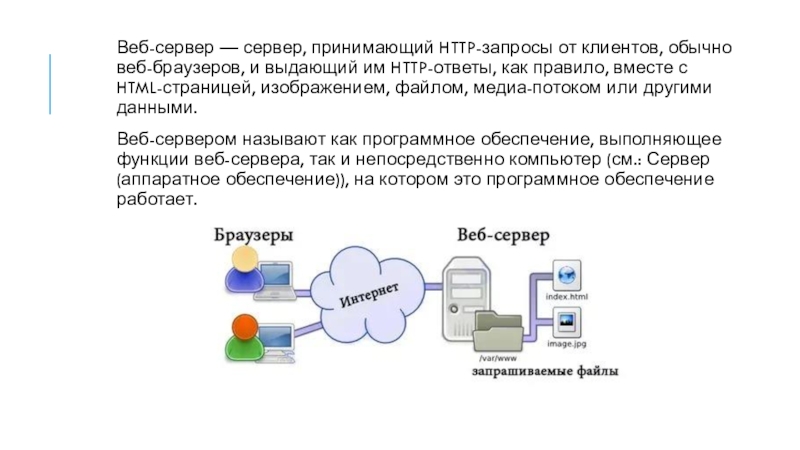

Слайд 11Веб-сервер — сервер, принимающий HTTP-запросы от клиентов, обычно веб-браузеров, и выдающий
им HTTP-ответы, как правило, вместе с HTML-страницей, изображением, файлом, медиа-потоком или другими данными.
Веб-сервером называют как программное обеспечение, выполняющее функции веб-сервера, так и непосредственно компьютер (см.: Сервер (аппаратное обеспечение)), на котором это программное обеспечение работает.

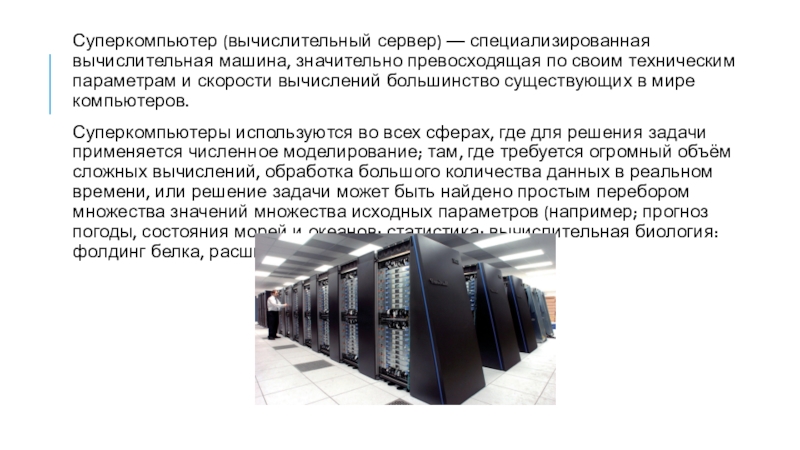

Слайд 12Суперкомпьютер (вычислительный сервер) — специализированная вычислительная машина, значительно превосходящая по своим
техническим параметрам и скорости вычислений большинство существующих в мире компьютеров.
Суперкомпьютеры используются во всех сферах, где для решения задачи применяется численное моделирование; там, где требуется огромный объём сложных вычислений, обработка большого количества данных в реальном времени, или решение задачи может быть найдено простым перебором множества значений множества исходных параметров (например; прогноз погоды, состояния морей и океанов; статистика; вычислительная биология: фолдинг белка, расшифровка ДНК )
Слайд 13Игровой сервер — программный компонент вычислительной системы, обеспечивающий связь между различными
клиентами, предоставляя им возможность коммуникации друг с другом в рамках программной оболочки конкретной игры.

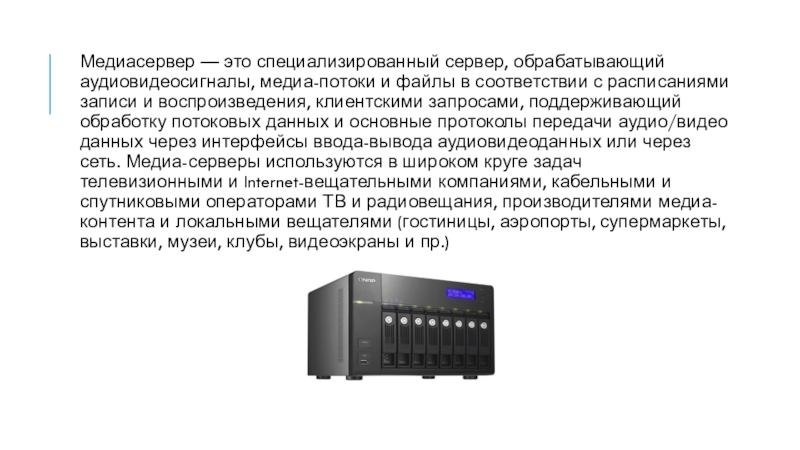

Слайд 14Медиасервер — это специализированный сервер, обрабатывающий аудиовидеосигналы, медиа-потоки и файлы в
соответствии с расписаниями записи и воспроизведения, клиентскими запросами, поддерживающий обработку потоковых данных и основные протоколы передачи аудио/видео данных через интерфейсы ввода-вывода аудиовидеоданных или через сеть. Медиа-серверы используются в широком круге задач телевизионными и Internet-вещательными компаниями, кабельными и спутниковыми операторами ТВ и радиовещания, производителями медиа-контента и локальными вещателями (гостиницы, аэропорты, супермаркеты, выставки, музеи, клубы, видеоэкраны и пр.)

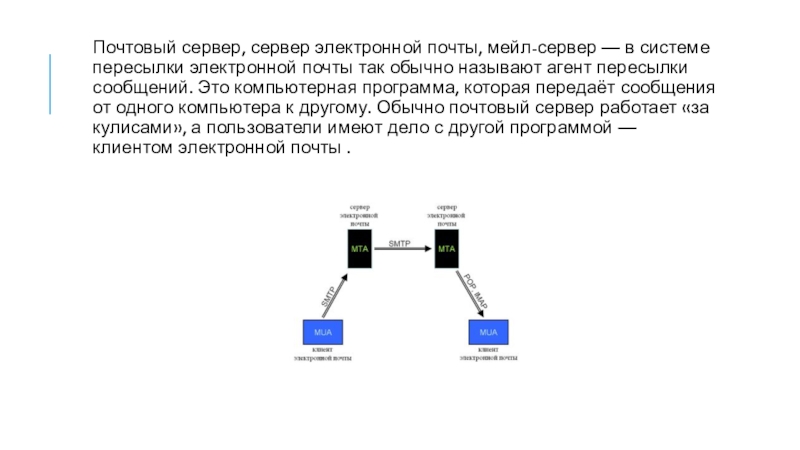

Слайд 15Почтовый сервер, сервер электронной почты, мейл-сервер — в системе пересылки электронной
почты так обычно называют агент пересылки сообщений. Это компьютерная программа, которая передаёт сообщения от одного компьютера к другому. Обычно почтовый сервер работает «за кулисами», а пользователи имеют дело с другой программой — клиентом электронной почты .

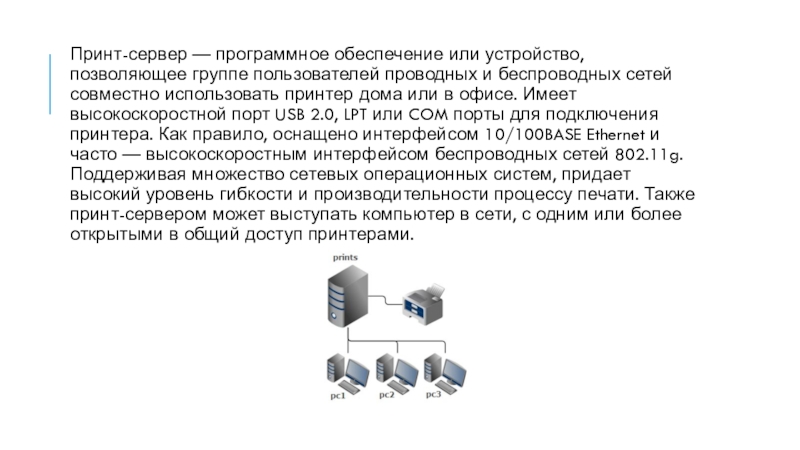

Слайд 16Принт-сервер — программное обеспечение или устройство, позволяющее группе пользователей проводных и
беспроводных сетей совместно использовать принтер дома или в офисе. Имеет высокоскоростной порт USB 2.0, LPT или COM порты для подключения принтера. Как правило, оснащено интерфейсом 10/100BASE Ethernet и часто — высокоскоростным интерфейсом беспроводных сетей 802.11g. Поддерживая множество сетевых операционных систем, придает высокий уровень гибкости и производительности процессу печати. Также принт-сервером может выступать компьютер в сети, с одним или более открытыми в общий доступ принтерами.
Слайд 17Прокси-сервер — сервер (комплекс программ) в компьютерных сетях, позволяющий клиентам выполнять
косвенные запросы к другим сетевым службам. Сначала клиент подключается к прокси-серверу и запрашивает какой-либо ресурс (например, e-mail), расположенный на другом сервере. Затем прокси-сервер либо подключается к указанному серверу и получает ресурс у него, либо возвращает ресурс из собственного кэша (в случаях, если прокси имеет свой кэш). В некоторых случаях запрос клиента или ответ сервера может быть изменён прокси-сервером в определённых целях. Прокси-сервер позволяет защищать компьютер клиента от некоторых сетевых атак и помогает сохранять анонимность клиента. Использование:
Защита локальной сети от внешнего доступа: например, можно настроить прокси-сервер так, что локальные компьютеры будут обращаться к внешним ресурсам только через него, а внешние компьютеры не смогут обращаться к локальным вообще (они «видят» только прокси-сервер)
Ограничение доступа из локальной сети к внешней: например, можно запретить доступ к определённым веб-сайтам, ограничить использование интернета каким-то локальным пользователям, устанавливать квоты на трафик или полосу пропускания, фильтровать рекламу и вирусы
Обход ограничений доступа. Прокси-серверы популярны среди пользователей стран, где доступ к некоторым ресурсам ограничен законодательно и фильтруется

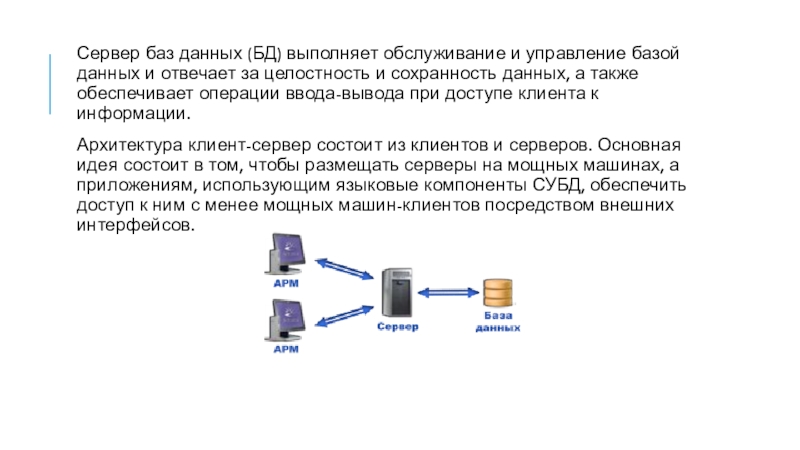

Слайд 18Сервер баз данных (БД) выполняет обслуживание и управление базой данных и
отвечает за целостность и сохранность данных, а также обеспечивает операции ввода-вывода при доступе клиента к информации.
Архитектура клиент-сервер состоит из клиентов и серверов. Основная идея состоит в том, чтобы размещать серверы на мощных машинах, а приложениям, использующим языковые компоненты СУБД, обеспечить доступ к ним с менее мощных машин-клиентов посредством внешних интерфейсов.

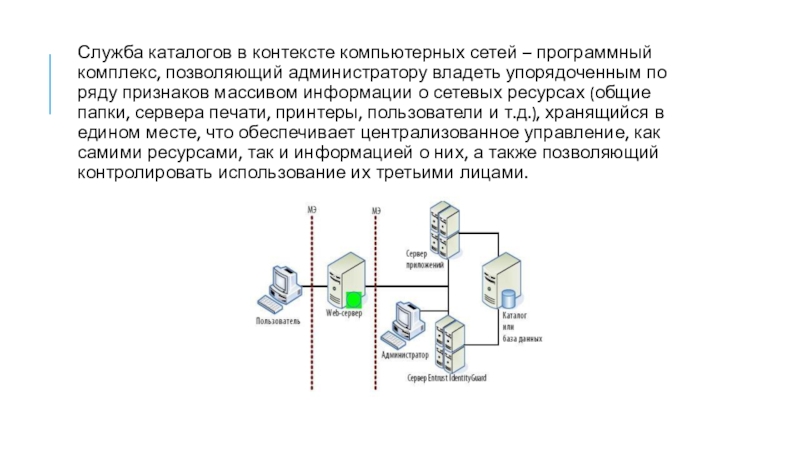

Слайд 19Служба каталогов в контексте компьютерных сетей – программный комплекс, позволяющий администратору
владеть упорядоченным по ряду признаков массивом информации о сетевых ресурсах (общие папки, сервера печати, принтеры, пользователи и т.д.), хранящийся в едином месте, что обеспечивает централизованное управление, как самими ресурсами, так и информацией о них, а также позволяющий контролировать использование их третьими лицами.

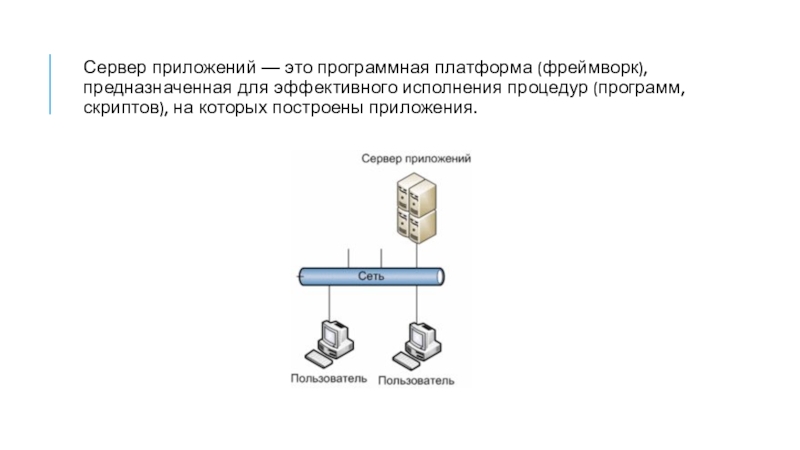

Слайд 20Сервер приложений — это программная платформа (фреймворк), предназначенная для эффективного исполнения
процедур (программ, скриптов), на которых построены приложения.
Слайд 21Сервер связи - функциональный узел в сети связи, который предоставляет данные
другим функциональным узлам или выдает разрешение на доступ к своим ресурсам другим функциональным узлам, который может быть также логическим подразделом с независимым управлением своей оперативной деятельностью в пределах программного алгоритма и/или оборудования.

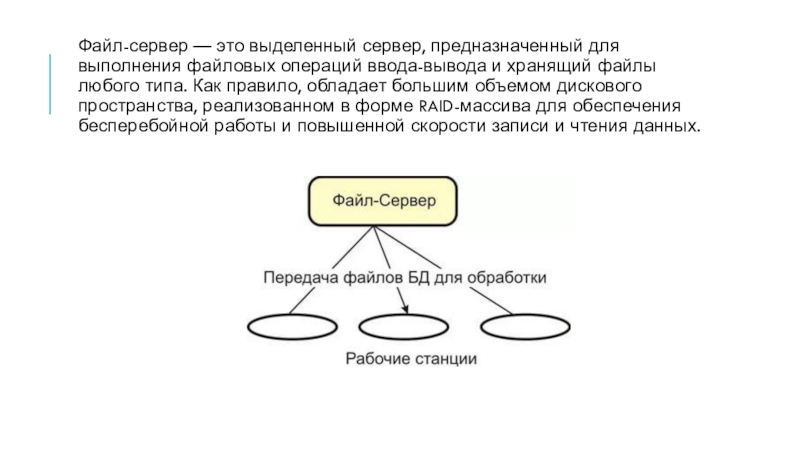

Слайд 22Файл-сервер — это выделенный сервер, предназначенный для выполнения файловых операций ввода-вывода
и хранящий файлы любого типа. Как правило, обладает большим объемом дискового пространства, реализованном в форме RAID-массива для обеспечения бесперебойной работы и повышенной скорости записи и чтения данных.

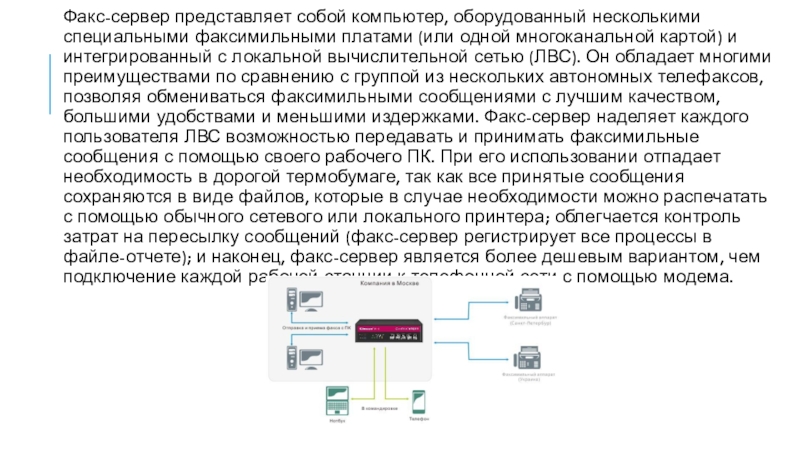

Слайд 23Факс-сервер представляет собой компьютер, оборудованный несколькими специальными факсимильными платами (или одной
многоканальной картой) и интегрированный с локальной вычислительной сетью (ЛВС). Он обладает многими преимуществами по сравнению с группой из нескольких автономных телефаксов, позволяя обмениваться факсимильными сообщениями с лучшим качеством, большими удобствами и меньшими издержками. Факс-сервер наделяет каждого пользователя ЛВС возможностью передавать и принимать факсимильные сообщения с помощью своего рабочего ПК. При его использовании отпадает необходимость в дорогой термобумаге, так как все принятые сообщения сохраняются в виде файлов, которые в случае необходимости можно распечатать с помощью обычного сетевого или локального принтера; облегчается контроль затрат на пересылку сообщений (факс-сервер регистрирует все процессы в файле-отчете); и наконец, факс-сервер является более дешевым вариантом, чем подключение каждой рабочей станции к телефонной сети с помощью модема.

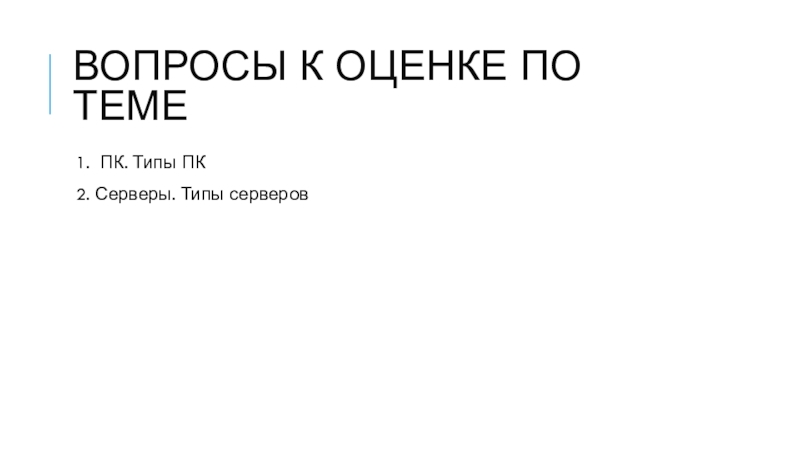

Слайд 24Вопросы к оценке по теме
1. ПК. Типы ПК
2. Серверы. Типы серверов
