Презентация, доклад на тему Работа телефонного аппарата

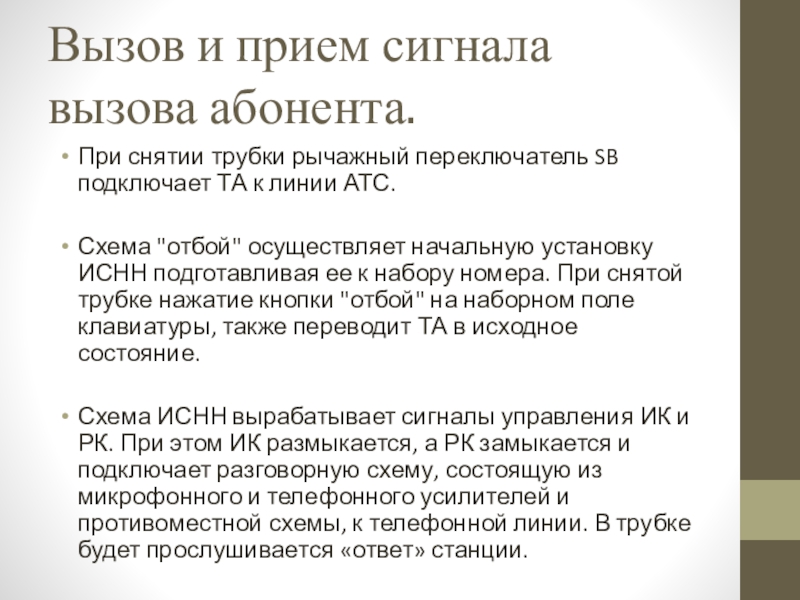

подключает ТА к линии АТС.

Схема "отбой" осуществляет начальную установку ИСНН подготавливая ее к набору номера. При снятой трубке нажатие кнопки "отбой" на наборном поле клавиатуры, также переводит ТА в исходное состояние.

Схема ИСНН вырабатывает сигналы управления ИК и РК. При этом ИК размыкается, а РК замыкается и подключает разговорную схему, состоящую из микрофонного и телефонного усилителей и противоместной схемы, к телефонной линии. В трубке будет прослушивается «ответ» станции.

последовательности импульсов, управляющие работой ИK и РК. Ключ ИК замыкает линию и размыкает ее, формируя посылки постоянного тока, управляющие работой АТС. Ключ РК отключает разговорную систему во время следования посылок набора номера, что устраняет неприятные щелчки в телефоне трубки при наборе номера. По окончании набора РК вновь подключает разговорную систему, и в трубке слышны посылки тонального вызова АТС, свидетельствующие об окончании процесса соединения.

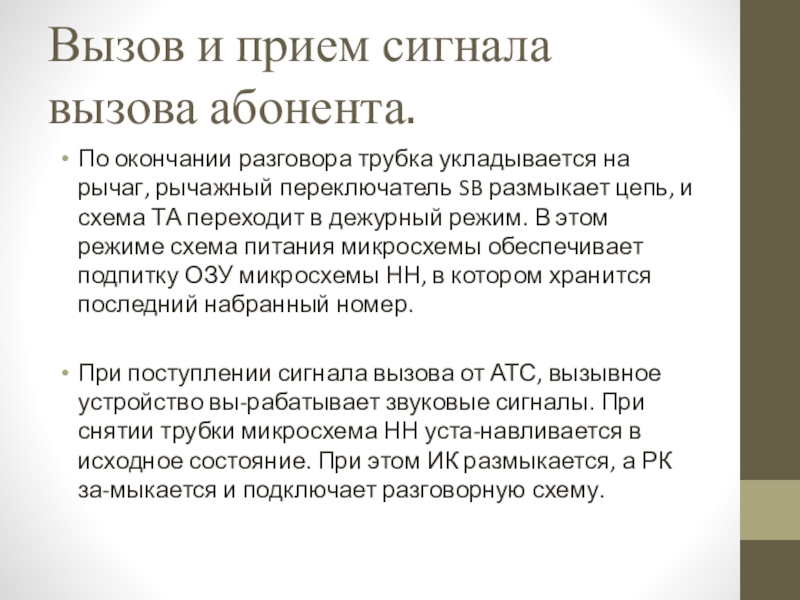

рычаг, рычажный переключатель SB размыкает цепь, и схема ТА переходит в дежурный режим. В этом режиме схема питания микросхемы обеспечивает подпитку ОЗУ микросхемы НН, в котором хранится последний набранный номер.

При поступлении сигнала вызова от АТС, вызывное устройство вы-рабатывает звуковые сигналы. При снятии трубки микросхема НН уста-навливается в исходное состояние. При этом ИК размыкается, а РК за-мыкается и подключает разговорную схему.
