Содержание

УПРОЩЕННАЯ ЛОГИЧЕСКАЯ СХЕМА ОДНОЯДЕРНОГО ПРОЦЕССОРАИнформационная магистраль (шина)Оперативная памятьПроцессорШина данныхШинауправленияШинаадресаКэш-память 2-го уровняАрифметико-логическое устройствоЦелых чисел Чисел с плавающей запятойКэш-память данных 1-го уровняКэш-память команд 1-го уровняДекодер команд

Слайд 1
Процессор

Процессор

Слайд 2УПРОЩЕННАЯ ЛОГИЧЕСКАЯ СХЕМА ОДНОЯДЕРНОГО ПРОЦЕССОРА

Информационная магистраль (шина)
Оперативная память
Процессор








Шина
данных
Шина
управления
Шина
адреса
Кэш-память 2-го уровня
Арифметико-логическое

устройство
Целых чисел Чисел с плавающей запятой

Кэш-память данных 1-го уровня

Кэш-память команд 1-го уровня

Декодер команд

УПРОЩЕННАЯ ЛОГИЧЕСКАЯ СХЕМА ОДНОЯДЕРНОГО ПРОЦЕССОРАИнформационная магистраль (шина)Оперативная памятьПроцессорШина данныхШинауправленияШинаадресаКэш-память 2-го уровняАрифметико-логическое устройствоЦелых чисел	   Чисел с

Слайд 3

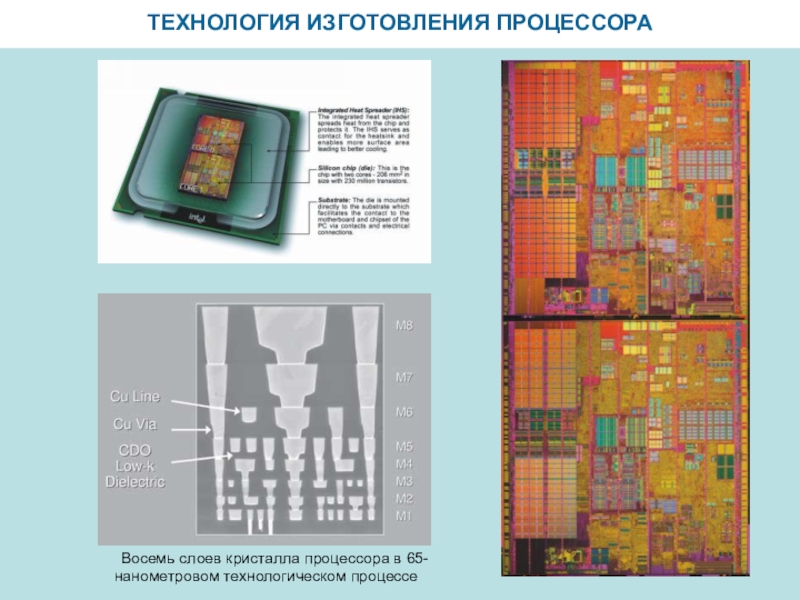

ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ ПРОЦЕССОРА
Восемь слоев кристалла процессора в 65-нанометровом технологическом

процессе
ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ ПРОЦЕССОРА  Восемь слоев кристалла процессора в 65-нанометровом технологическом процессе

Слайд 4

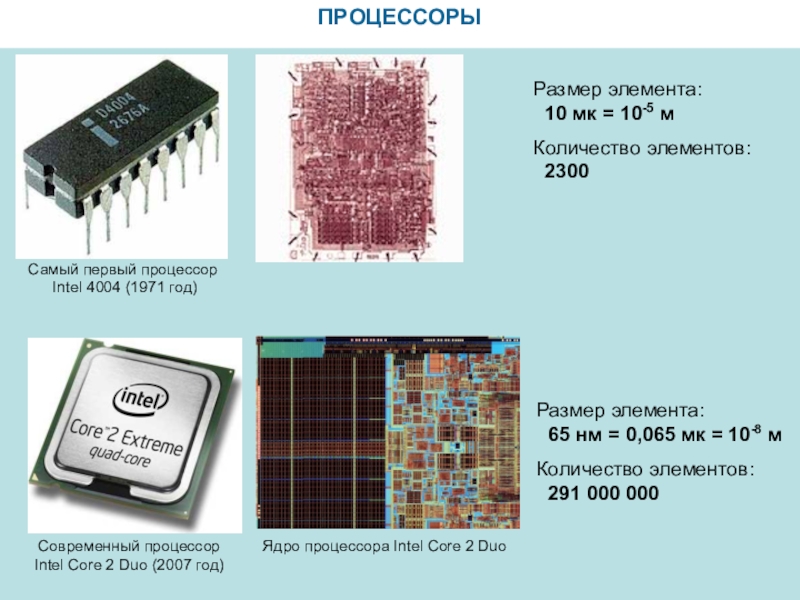

ПРОЦЕССОРЫ
Самый первый процессор
Intel 4004 (1971 год)
Размер элемента:
10 мк

= 10-5 м
Количество элементов:
2300

Размер элемента:
65 нм = 0,065 мк = 10-8 м
Количество элементов:
291 000 000

Современный процессор
Intel Core 2 Duo (2007 год)

Ядро процессора Intel Core 2 Duo

ПРОЦЕССОРЫСамый первый процессор Intel 4004 (1971 год)Размер элемента:  10 мк = 10-5 мКоличество элементов:  2300Размер

Слайд 5

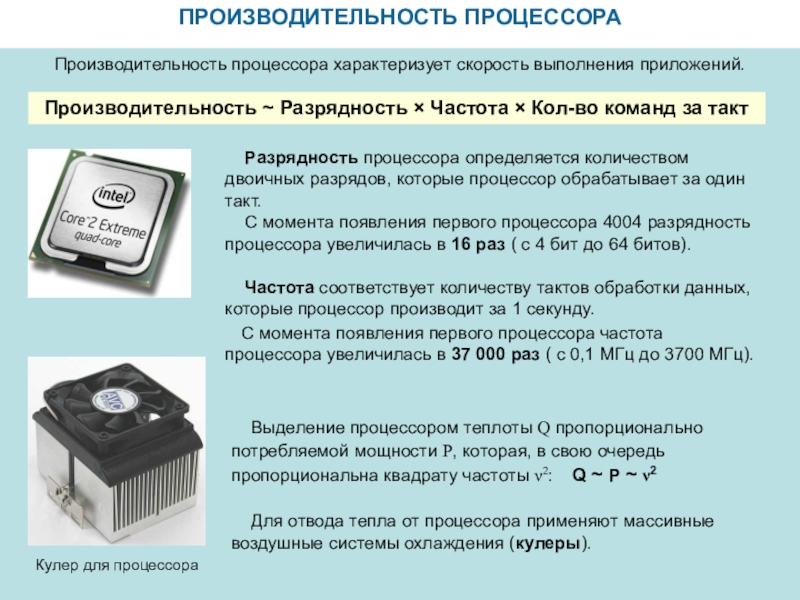

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОЦЕССОРА
Производительность процессора характеризует скорость выполнения приложений.
Разрядность процессора определяется

количеством двоичных разрядов, которые процессор обрабатывает за один такт.
С момента появления первого процессора 4004 разрядность процессора увеличилась в 16 раз ( с 4 бит до 64 битов).

Частота соответствует количеству тактов обработки данных, которые процессор производит за 1 секунду.
С момента появления первого процессора частота процессора увеличилась в 37 000 раз ( с 0,1 МГц до 3700 МГц).

Производительность ~ Разрядность × Частота × Кол-во команд за такт

Выделение процессором теплоты Q пропорционально потребляемой мощности P, которая, в свою очередь пропорциональна квадрату частоты ν2: Q ~ P ~ ν2

Для отвода тепла от процессора применяют массивные воздушные системы охлаждения (кулеры).

Кулер для процессора

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОЦЕССОРАПроизводительность процессора характеризует скорость выполнения приложений.  Разрядность процессора определяется количеством двоичных разрядов, которые процессор обрабатывает

Слайд 6

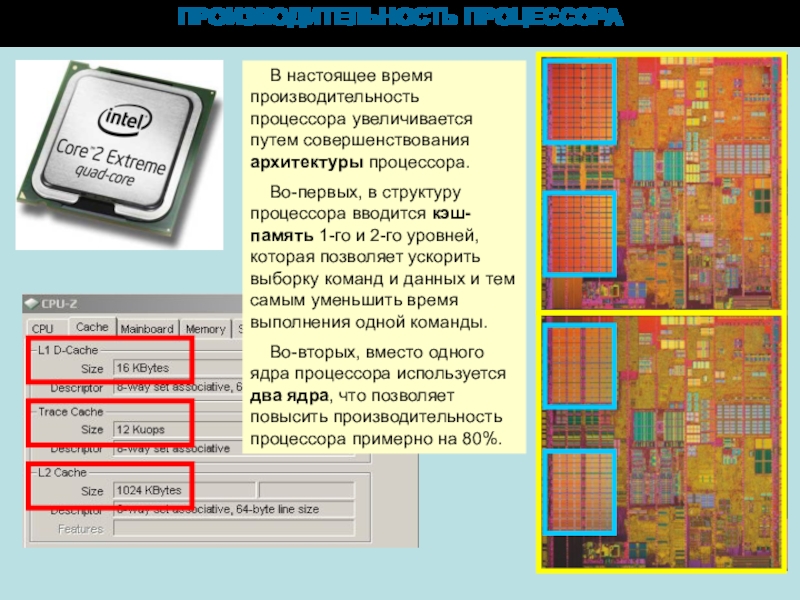

ПРОИЗВОДИТЕЛЬНОСТЬ ПРОЦЕССОРА






В настоящее время производительность процессора увеличивается путем совершенствования

архитектуры процессора.
Во-первых, в структуру процессора вводится кэш-память 1-го и 2-го уровней, которая позволяет ускорить выборку команд и данных и тем самым уменьшить время выполнения одной команды.
Во-вторых, вместо одного ядра процессора используется два ядра, что позволяет повысить производительность процессора примерно на 80%.




ПРОИЗВОДИТЕЛЬНОСТЬ ПРОЦЕССОРА  В настоящее время производительность процессора увеличивается путем совершенствования архитектуры процессора.  Во-первых, в структуру

Слайд 7
КОМПЬЮТЕРНЫЙ ПРАКТИКУМ

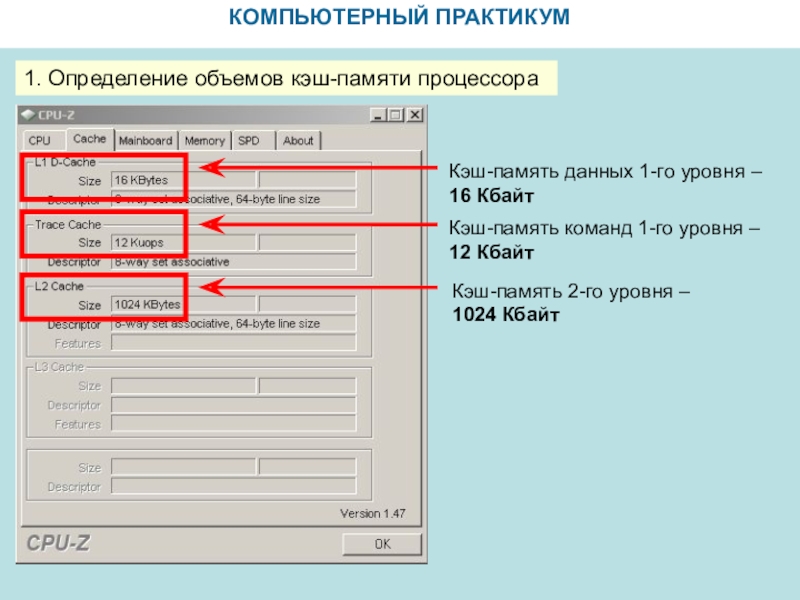

1. Определение объемов кэш-памяти процессора



Кэш-память данных 1-го уровня –
16

Кбайт

Кэш-память команд 1-го уровня –
12 Кбайт

Кэш-память 2-го уровня –
1024 Кбайт

КОМПЬЮТЕРНЫЙ ПРАКТИКУМ1. Определение объемов кэш-памяти процессораКэш-память данных 1-го уровня – 16 КбайтКэш-память команд 1-го уровня – 12

Слайд 8
КОМПЬЮТЕРНЫЙ ПРАКТИКУМ

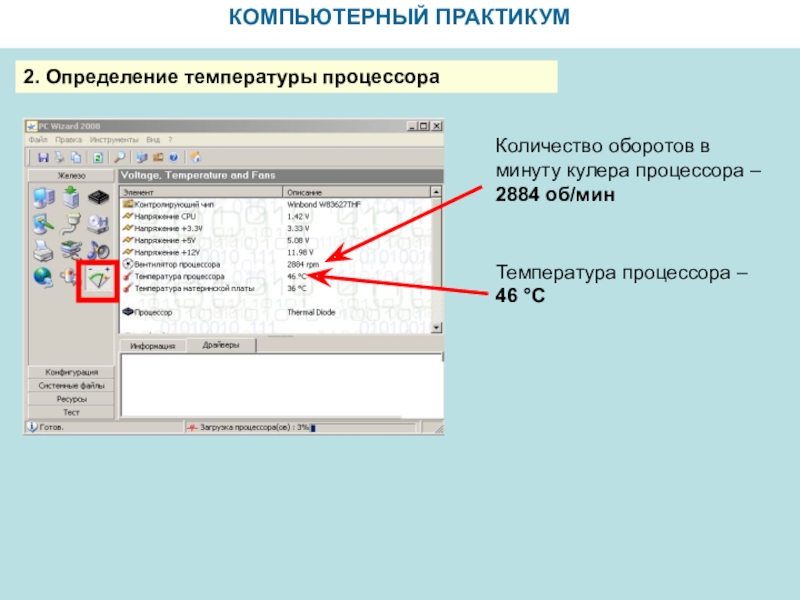

2. Определение температуры процессора
Температура процессора –
46 °С
Количество оборотов в минуту

кулера процессора –
2884 об/мин


КОМПЬЮТЕРНЫЙ ПРАКТИКУМ2. Определение температуры процессораТемпература процессора –46 °СКоличество оборотов в минуту кулера процессора –2884 об/мин

Слайд 9
КОМПЬЮТЕРНЫЙ ПРАКТИКУМ

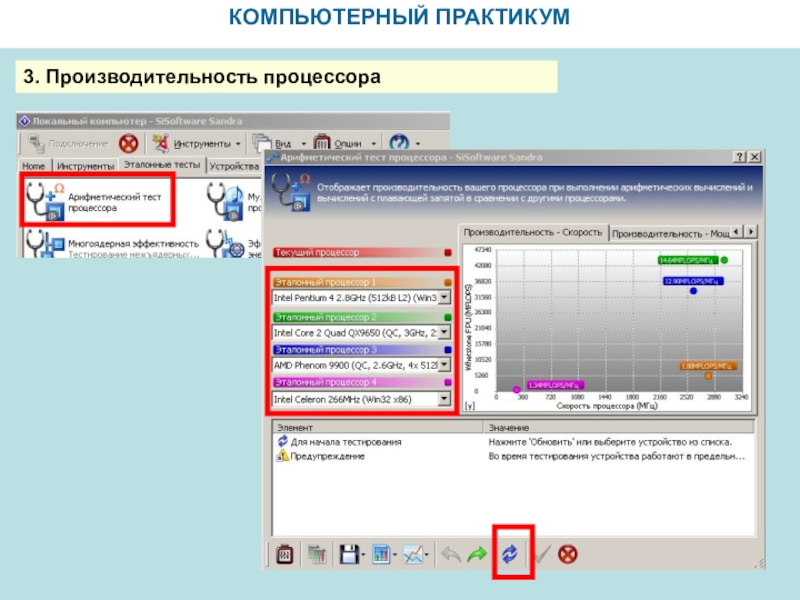

3. Производительность процессора



КОМПЬЮТЕРНЫЙ ПРАКТИКУМ3. Производительность процессора

Слайд 10

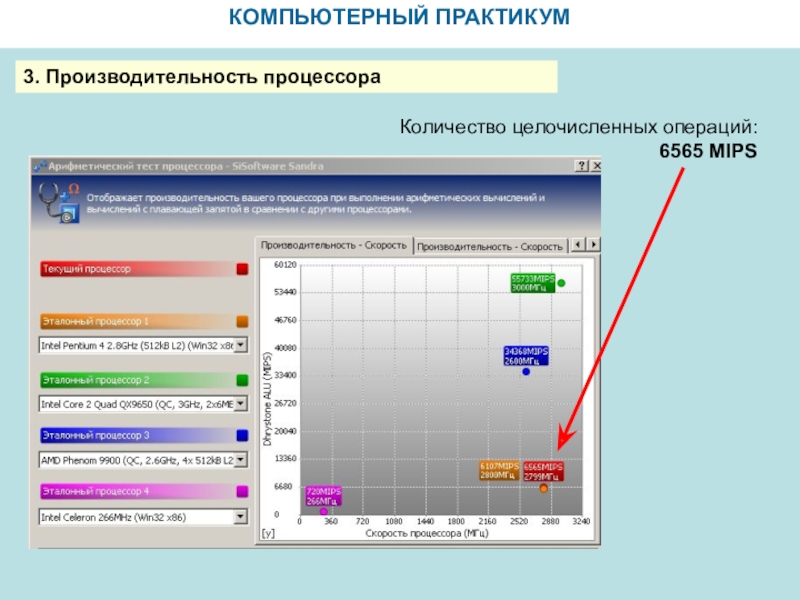

КОМПЬЮТЕРНЫЙ ПРАКТИКУМ
3. Производительность процессора
Количество целочисленных операций:
6565 MIPS


.
КОМПЬЮТЕРНЫЙ ПРАКТИКУМ3. Производительность процессора Количество целочисленных операций:  6565 MIPS  .

Слайд 11
КОМПЬЮТЕРНЫЙ ПРАКТИКУМ
3. Производительность процессора
Количество операций с плавающей точкой :


8440 MFLOPS
.
КОМПЬЮТЕРНЫЙ ПРАКТИКУМ3. Производительность процессора Количество операций с плавающей точкой :  8440 MFLOPS.
