Устройство компьютера

Слайд 1Презентацию подготовил учитель информатики МОУ СОШ №2 станицы Старощербиновской Краснодарского края

Мащенко Пётр Степанович.
Данную презентацию можно использовать на уроках информатики при изучении темы «Устройство компьютера»
Презентацию подготовил учитель информатики МОУ СОШ №2 станицы Старощербиновской Краснодарского края Мащенко Пётр Степанович.Данную презентацию можно использовать

Слайд 2Устройство компьютера

Устройство компьютера

Слайд 3Компьютер – это универсальное электронное программно-управляемое устройство, предназначенное для автоматической обработки,

хранения и передачи информации.

Принцип программного управления компьютером состоит в том, что программа состоящая из набора команд, записывается в память компьютера, а компьютер автоматически исполняет эту программу.
Программа — это заранее заданная, четко определённая последовательность арифметических, логических и других операций.
Компьютер обрабатывает информацию, исполняя программы, которые разрабатываются человеком и вводятся в память компьютера.

Компьютер – это универсальное электронное программно-управляемое устройство, предназначенное для автоматической обработки, хранения и передачи информации.Принцип программного управления

Слайд 4МАГИСТРАЛЬНО-МОДУЛЬНЫЙ ПРИНЦИП ПОСТРОЕНИЯ КОМПЬЮТЕРА
В основу

архитектуры современных персональных компьютеров положен магистрально-модульный принцип.
Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между устройствами.
Кроме этого модульный принцип предполагает, что новые устройства (модули) должны быть совместимы со старыми и легко устанавливаться в том же месте, а это позволяет пользователю самому комплектовать нужную ему конфигурацию компьютера и модернизировать его.

Функциональная организация компьютера
Аппаратная реализация компьютера
МАГИСТРАЛЬНО-МОДУЛЬНЫЙ ПРИНЦИП ПОСТРОЕНИЯ КОМПЬЮТЕРА      В основу архитектуры современных персональных компьютеров положен магистрально-модульный

Слайд 5Магистраль (системная шина)
Устройства
ввода
Внешняя
память
Устройства
вывода
Процессор
Внутренняя
память






Функциональная схема компьютера

Магистраль (системная шина)Устройства вводаВнешняя памятьУстройства выводаПроцессорВнутренняяпамятьФункциональная схема компьютера

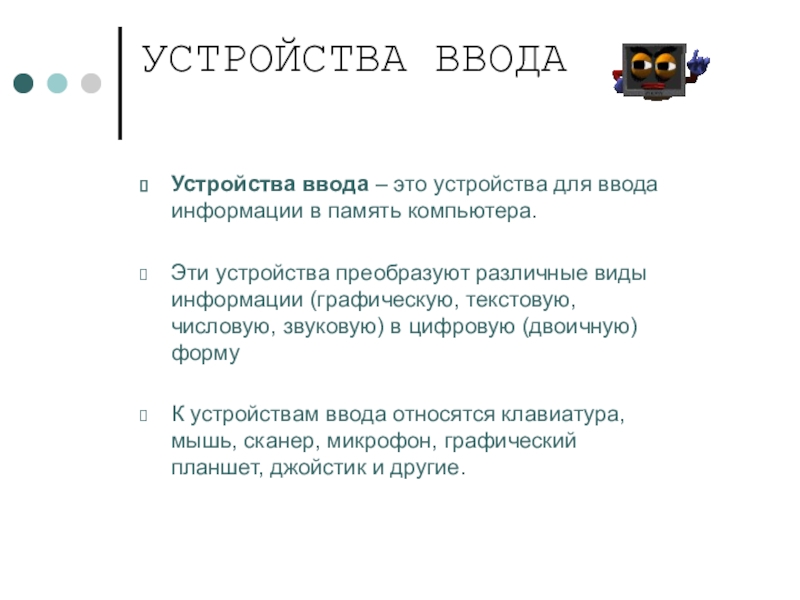

Слайд 6УСТРОЙСТВА ВВОДА
Устройства ввода – это устройства для ввода информации в память

компьютера.

Эти устройства преобразуют различные виды информации (графическую, текстовую, числовую, звуковую) в цифровую (двоичную) форму

К устройствам ввода относятся клавиатура, мышь, сканер, микрофон, графический планшет, джойстик и другие.
УСТРОЙСТВА ВВОДА Устройства ввода – это устройства для ввода информации в память компьютера. Эти устройства преобразуют различные

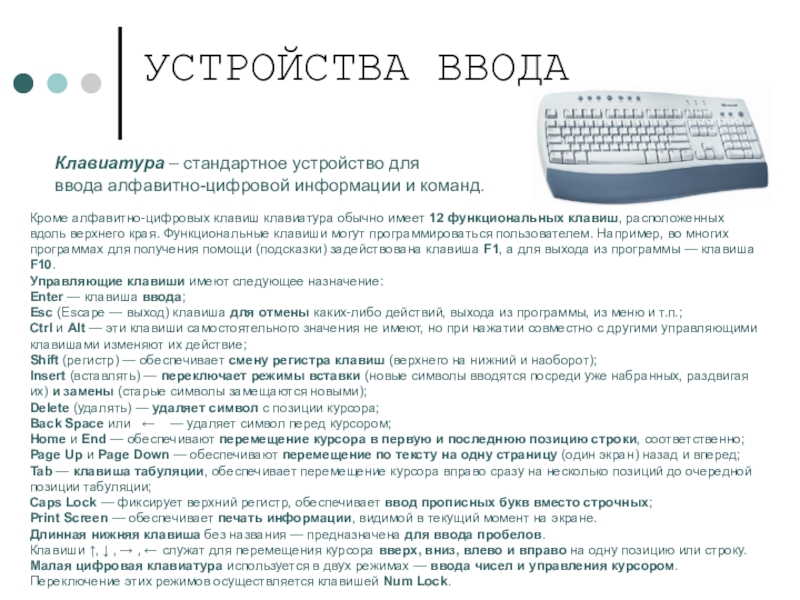

Слайд 7УСТРОЙСТВА ВВОДА
Клавиатура – стандартное устройство для
ввода алфавитно-цифровой информации и команд.
Кроме

алфавитно-цифровых клавиш клавиатура обычно имеет 12 функциональных клавиш, расположенных вдоль верхнего края. Функциональные клавиши могут программироваться пользователем. Например, во многих программах для получения помощи (подсказки) задействована клавиша F1, а для выхода из программы — клавиша F10.
Управляющие клавиши имеют следующее назначение:
Enter — клавиша ввода;
Esc (Escape — выход) клавиша для отмены каких-либо действий, выхода из программы, из меню и т.п.;
Ctrl и Alt — эти клавиши самостоятельного значения не имеют, но при нажатии совместно с другими управляющими клавишами изменяют их действие;
Shift (регистр) — обеспечивает смену регистра клавиш (верхнего на нижний и наоборот);
Insert (вставлять) — переключает режимы вставки (новые символы вводятся посреди уже набранных, раздвигая их) и замены (старые символы замещаются новыми);
Delete (удалять) — удаляет символ с позиции курсора;
Back Space или ←    — удаляет символ перед курсором;
Home и End — обеспечивают перемещение курсора в первую и последнюю позицию строки, соответственно;
Page Up и Page Down — обеспечивают перемещение по тексту на одну страницу (один экран) назад и вперед;
Tab — клавиша табуляции, обеспечивает перемещение курсора вправо сразу на несколько позиций до очередной позиции табуляции;
Caps Lock — фиксирует верхний регистр, обеспечивает ввод прописных букв вместо строчных;
Print Screen — обеспечивает печать информации, видимой в текущий момент на экране.
Длинная нижняя клавиша без названия — предназначена для ввода пробелов.
Клавиши ↑, ↓ , → , ← служат для перемещения курсора вверх, вниз, влево и вправо на одну позицию или строку.
Малая цифровая клавиатура используется в двух режимах — ввода чисел и управления курсором. Переключение этих режимов осуществляется клавишей Num Lock.
УСТРОЙСТВА ВВОДАКлавиатура – стандартное устройство для ввода алфавитно-цифровой информации и команд.Кроме алфавитно-цифровых клавиш клавиатура обычно имеет 12

Слайд 8УСТРОЙСТВА ВВОДА
Мышь – это устройство-манипулятор для управления курсором и для работы

с графическим интерфейсом. При перемещении мыши по коврику на экране перемещается указатель мыши, при помощи которого можно указывать на объекты и/или выбирать их. Используя клавиши мыши (их может быть две или три) можно задать тот или другой тип операции с объектом.

Джойстик — устройство-манипулятор для ввода информации о движениях руки


УСТРОЙСТВА ВВОДАМышь – это устройство-манипулятор для управления курсором и для работы с графическим интерфейсом.  При перемещении

Слайд 9УСТРОЙСТВА ВВОДА
Сканер – устройство для оптического ввода изображений в память компьютера


Если при помощи сканера вводится текст, компьютер воспринимает его как картинку, а не как последовательность символов. Для преобразования такого графического текста в обычный символьный формат используют программы оптического распознавания образов.

УСТРОЙСТВА ВВОДАСканер – устройство для оптического ввода изображений в память компьютера      Если

Слайд 10УСТРОЙСТВА ВВОДА
Веб-камера – устройство для ввода в память компьютера видеоинформации в

режиме реального времени. Используется для организации видеоконференций.

Микрофон – устройства для ввода звуковой информации. Микрофон подключается к звуковой карте, которая преобразует звук в цифровую форму

Графический планшет – устройство для ввода графической информации, рукописного текста с помощью специальной ручки.







УСТРОЙСТВА ВВОДАВеб-камера – устройство для ввода в память компьютера видеоинформации в режиме реального времени. Используется для организации

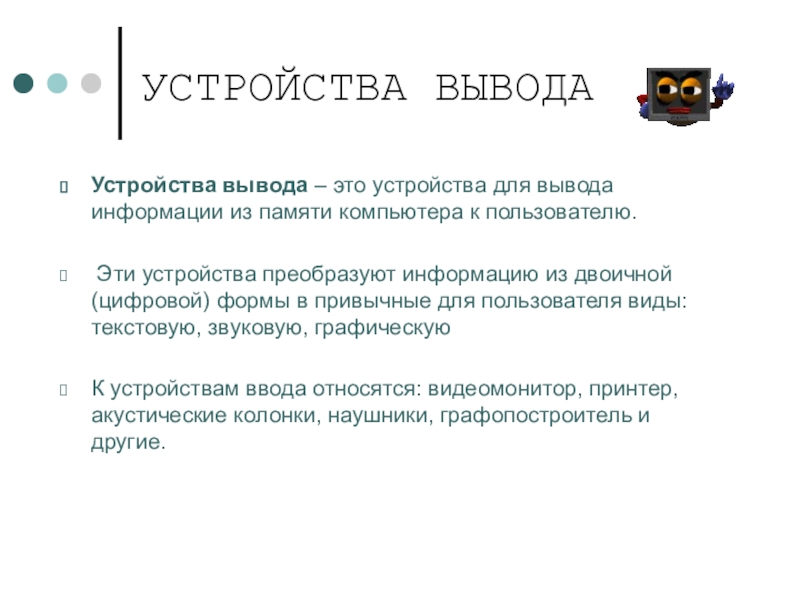

Слайд 11УСТРОЙСТВА ВЫВОДА
Устройства вывода – это устройства для вывода информации из памяти

компьютера к пользователю.

Эти устройства преобразуют информацию из двоичной (цифровой) формы в привычные для пользователя виды: текстовую, звуковую, графическую

К устройствам ввода относятся: видеомонитор, принтер, акустические колонки, наушники, графопостроитель и другие.
УСТРОЙСТВА ВЫВОДАУстройства вывода – это устройства для вывода информации из памяти компьютера к пользователю. Эти устройства преобразуют

Слайд 12УСТРОЙСТВА ВЫВОДА
Принтер – устройство для отображения символьной и графической информации на

бумаге.

В настоящее время наибольшее распространение получили три типа принтеров: матричные, струйные и лазерные.
УСТРОЙСТВА ВЫВОДАПринтер – устройство для отображения символьной и графической информации на бумаге.В настоящее время наибольшее распространение получили

Слайд 13УСТРОЙСТВА ВЫВОДА
Видеомонитор – устройство для отображения символьной и графической информации на

экране
Сейчас наибольшее распространение получили мониторы на базе электронно-лучевой трубки и жидкокристаллические мониторы (LCD)
УСТРОЙСТВА ВЫВОДАВидеомонитор – устройство для отображения символьной и графической информации на экране Сейчас наибольшее распространение получили мониторы

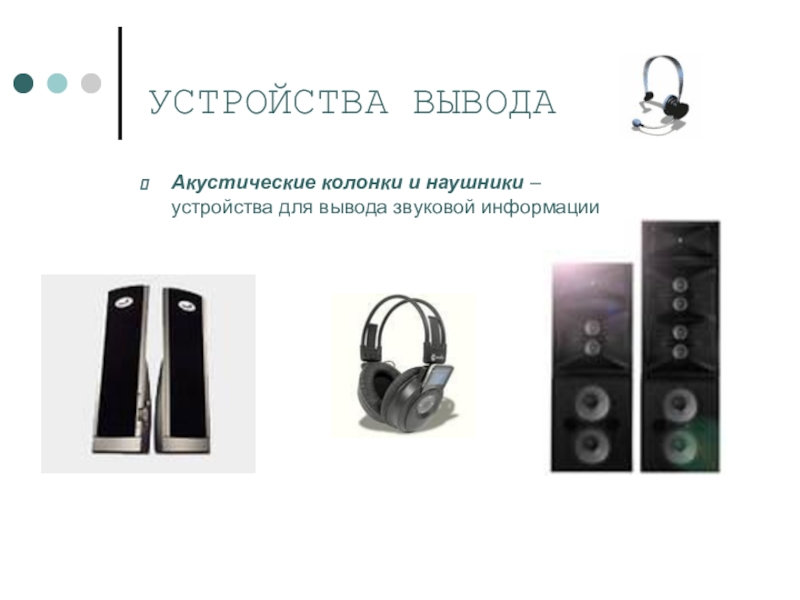

Слайд 14 УСТРОЙСТВА ВЫВОДА
Акустические колонки и наушники – устройства для вывода звуковой

информации

УСТРОЙСТВА ВЫВОДААкустические колонки и наушники – устройства для вывода звуковой информации

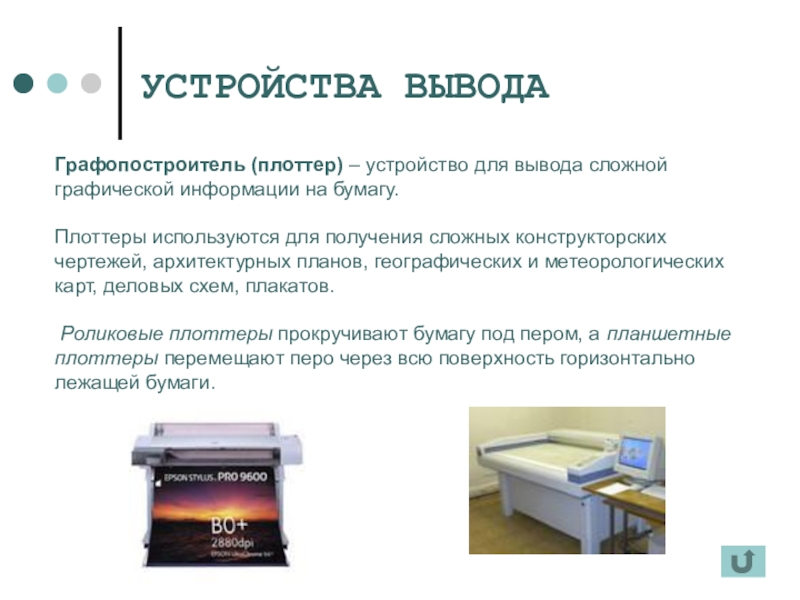

Слайд 15УСТРОЙСТВА ВЫВОДА
Графопостроитель (плоттер) – устройство для вывода сложной графической информации на

бумагу.

Плоттеры используются для получения сложных конструкторских чертежей, архитектурных планов, географических и метеорологических карт, деловых схем, плакатов.

Роликовые плоттеры прокручивают бумагу под пером, а планшетные плоттеры перемещают перо через всю поверхность горизонтально лежащей бумаги.


УСТРОЙСТВА ВЫВОДАГрафопостроитель (плоттер) – устройство для вывода сложной графической информации на бумагу.Плоттеры используются для получения сложных конструкторских

Слайд 16ПРОЦЕССОР
Процессор – центральное устройство компьютера, которое осуществляет обработку информации, выполняя

арифметические и логические операции, заданные программой, управляет вычислительным процессом и координирует работу всех устройств компьютера.
Функции процессора:
обработка данных по заданной программе путем выполнения арифметических и логических операций;
программное управление работой устройств компьютера.

Та часть процессора, которая выполняет команды, называется арифметико-логическим устройством (АЛУ), а другая его часть, выполняющая функции управления устройствами, называется устройством управления (УУ).
Обычно эти два устройства выделяются чисто условно, конструктивно они не разделены.
ПРОЦЕССОР Процессор – центральное устройство компьютера, которое осуществляет обработку информации, выполняя арифметические и логические операции, заданные программой,

Слайд 17ПРОЦЕССОР
Современные процессоры выполняются в виде микропроцессоров.
Физически микропроцессор представляет собой интегральную

схему — тонкую пластинку кристаллического кремния прямоугольной формы площадью всего несколько квадратных миллиметров, на которой размещены схемы, реализующие все функции процессора. Кристалл-пластинка обычно помещается в пластмассовый или керамический плоский корпус и соединяется золотыми проводками с металлическими штырьками, чтобы его можно было присоединить к системной плате компьютера.
ПРОЦЕССОРСовременные процессоры выполняются в виде микропроцессоров. Физически микропроцессор представляет собой интегральную схему — тонкую пластинку кристаллического кремния

Слайд 18ПРОЦЕССОР
Основной характеристикой процессора является производительность (быстродействие) – количество операций выполняемых за

единицу времени.

Производительность процессора определяется его тактовой частотой, разрядностью и его архитектурой.


ПРОЦЕССОРОсновной характеристикой процессора является производительность (быстродействие) – количество операций выполняемых за единицу времени.Производительность процессора определяется его тактовой

Слайд 19ВНУТРЕННЯЯ ПАМЯТЬ
Внутренняя память – это устройство, которое хранит информацию, необходимую компьютеру

в данный момент работы.

В состав внутренней памяти входят оперативная память, кэш-память и постоянная (специальная) память.

Оперативная память (ОЗУ, англ. RAM) — это энергозависимое быстрое запоминающее устройство сравнительно небольшого объёма, непосредственно связанное с процессором и предназначенное для записи, считывания и хранения выполняемых программ и данных, обрабатываемых этими программами.
Оперативная память используется только для временного хранения данных и программ, так как, когда компьютер выключается, вся информация, которая находилась в ОЗУ, удаляется.
Обычно оперативная память исполняется из интегральных микросхем
ВНУТРЕННЯЯ ПАМЯТЬВнутренняя память – это устройство, которое хранит информацию, необходимую компьютеру в данный момент работы.В состав внутренней

Слайд 20 Процессор компьютера может работать только с теми данными, которые хранятся в

ячейках его оперативной памяти.
Память состоит из множества ячеек. В каждой ячейке может храниться в данный момент только одно из двух значений: нуль или единица. Ячейка памяти, хранящая один двоичный знак, называется «бит».
Бит – наименьшая частица памяти компьютера. В одном бите памяти хранится один бит информации.
Свойства внутренней памяти:
Дискретность:
память состоит из отдельных ячеек – битов.
Адресуемость:
во внутренней памяти компьютера все байты пронумерованы. Нумерация начинается с нуля. Порядковый номер байта называется его адресом. Занесение информации в память, а также извлечение ее из памяти, проводится по адресам.

ВНУТРЕННЯЯ ПАМЯТЬ

Процессор компьютера может работать только с теми данными, которые хранятся в ячейках его оперативной памяти.	Память состоит из

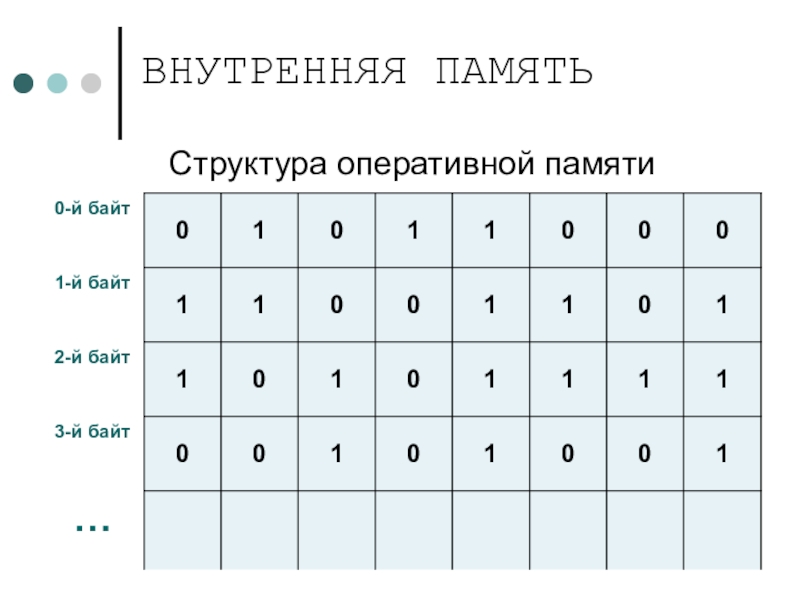

Слайд 21Структура оперативной памяти
ВНУТРЕННЯЯ ПАМЯТЬ

Структура оперативной памятиВНУТРЕННЯЯ ПАМЯТЬ

Слайд 22ВНУТРЕННЯЯ ПАМЯТЬ
Кэш-память или сверхоперативная память — очень быстрое ЗУ небольшого объёма,

которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью.
Кэш-памятью управляет специальное устройство —контроллер, который, анализируя выполняемую программу, пытается предвидеть, какие данные и команды вероятнее всего понадобятся в ближайшее время процессору, и подкачивает их в кэш-память .

Постоянная память (ПЗУ, англ. ROM) — энергонезависимая память, для хранения данных, которые никогда не потребуют изменения. Содержание памяти специальным образом "зашивается" в устройстве при его изготовлении для постоянного хранения. Из ПЗУ можно только читать.
Прежде всего в постоянную память записывают программу управления работой самого процессора. В ПЗУ находятся программы управления дисплеем, клавиатурой, принтером, внешней памятью, программы запуска и остановки компьютера, тестирования устройств


ВНУТРЕННЯЯ ПАМЯТЬКэш-память или сверхоперативная память — очень быстрое ЗУ небольшого объёма, которое используется при обмене данными между

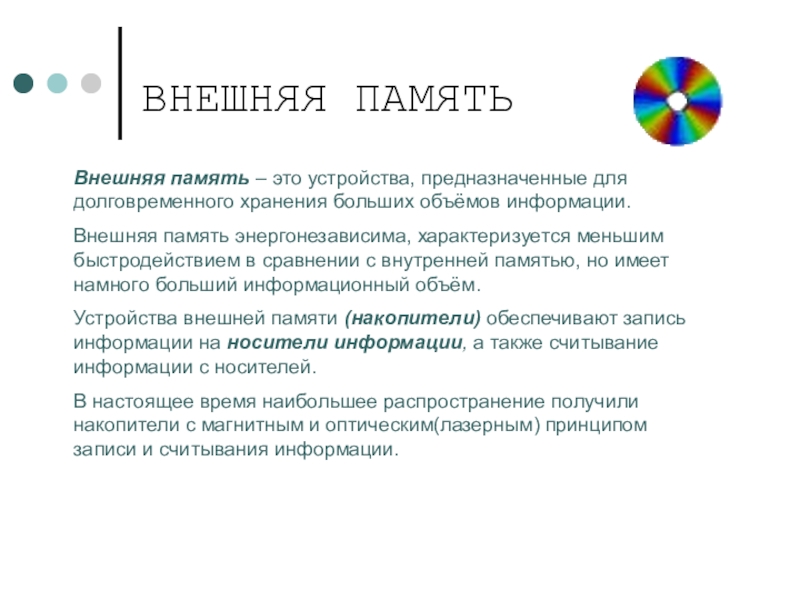

Слайд 23ВНЕШНЯЯ ПАМЯТЬ
Внешняя память – это устройства, предназначенные для долговременного хранения больших

объёмов информации.
Внешняя память энергонезависима, характеризуется меньшим быстродействием в сравнении с внутренней памятью, но имеет намного больший информационный объём.
Устройства внешней памяти (накопители) обеспечивают запись информации на носители информации, а также считывание информации с носителей.
В настоящее время наибольшее распространение получили накопители с магнитным и оптическим(лазерным) принципом записи и считывания информации.
ВНЕШНЯЯ ПАМЯТЬВнешняя память – это устройства, предназначенные для долговременного хранения больших объёмов информации.Внешняя память энергонезависима, характеризуется меньшим

Слайд 24ВНЕШНЯЯ ПАМЯТЬ
Накопители на гибких магнитных дисках (дисководы) – устройства которые записывают

информацию на гибкие магнитные диски (дискеты) диаметром 3,5 дюйма (89 мм) ёмкостью 1,44 Мбайт
Гибкие магнитные диски (floppy disk) помещаются в пластмассовый корпус. Такой носитель информации называется дискетой. Дискета вставляется в дисковод. Магнитная головка дисковода устанавливается на определенную концентрическую дорожку диска, на которую и записывается (или считывается) информация
Дискеты обычно используется для переноса данных с одного компьютера на другой .
ВНЕШНЯЯ ПАМЯТЬНакопители на гибких магнитных дисках (дисководы) – устройства которые записывают информацию на гибкие магнитные диски (дискеты)

Слайд 25ВНЕШНЯЯ ПАМЯТЬ
Накопитель на жёстких магнитных дисках (англ. HDD — Hard Disk

Drive) — это запоминающее устройство большой ёмкости, в котором носителями информации являются несменные круглые жёсткие пластины, обе поверхности которых покрыты слоем магнитного материала. Жесткие магнитные диски размещаются на одной оси, они заключены в металлический корпус и вращающихся с высокой угловой скоростью Жёсткие диски используется для постоянного хранения информации — программ и данных. Ёмкость жёстких дисков измеряется сотнями Гбайт
ВНЕШНЯЯ ПАМЯТЬНакопитель на жёстких магнитных дисках (англ. HDD — Hard Disk Drive) — это запоминающее устройство большой

Слайд 26ВНЕШНЯЯ ПАМЯТЬ
Накопители на оптических дисках (приводы оптических дисков) – устройства, которые

записывают информацию и считывают информацию с помощью лазерного излучения.
Информация записывается на диски двух основных видов - CD (Сompact Disk) ёмкостью около 700 Мбайт и DVD (Digital Video Disk) ёмкостью несколько Гбайт. Для работы с DVD необходимы DVD–приводы, которые могут работать также с CD.
Используются различные типы оптических дисков:
диски только для считывания информации (CD-ROM и DVD-ROM), диски для однократной записи (CD-R и DVD-R), диски для многократной записи, то есть перезаписываемые (CD-RW и DVD-RW). Для записи информации необходимы пишущие приводы CD-RW и приводы DVD-RW.
ВНЕШНЯЯ ПАМЯТЬНакопители на оптических дисках (приводы оптических дисков) – устройства, которые записывают информацию и считывают информацию с

Слайд 27ВНЕШНЯЯ ПАМЯТЬ
Лазерные дисководы используют оптический принцип чтения информации. На лазерных дисках

CD (CD — Compact Disk, компакт диск) и DVD (DVD — Digital Video Disk, цифровой видеодиск) информация записана на одну спиралевидную дорожку (как на грампластинке), содержащую чередующиеся участки с различной отражающей способностью. Лазерный луч падает на поверхность вращающегося диска, а интенсивность отраженного луча зависит от отражающей способности участка дорожки и приобретает значения 0 или 1.

ВНЕШНЯЯ ПАМЯТЬЛазерные дисководы используют оптический принцип чтения информации. На лазерных дисках CD (CD — Compact Disk, компакт

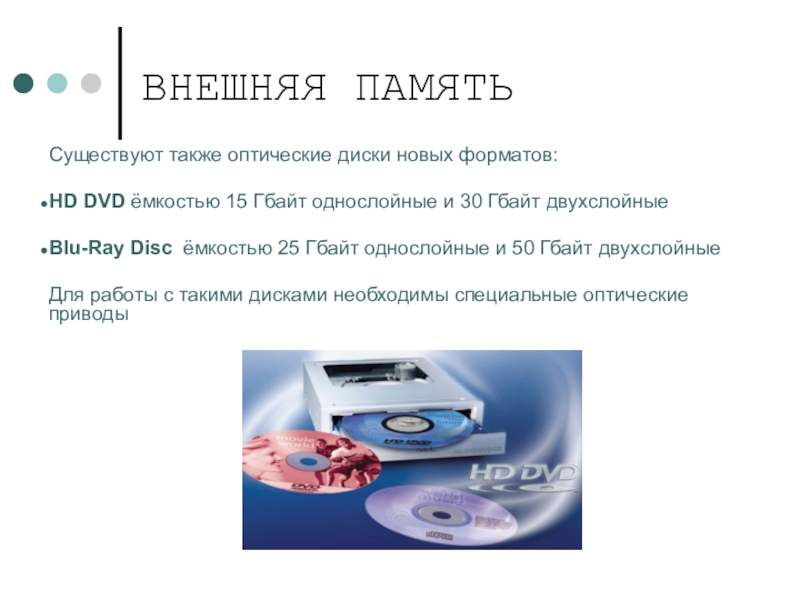

Слайд 28Существуют также оптические диски новых форматов:

HD DVD ёмкостью 15 Гбайт однослойные

и 30 Гбайт двухслойные

Blu-Ray Disc ёмкостью 25 Гбайт однослойные и 50 Гбайт двухслойные

Для работы с такими дисками необходимы специальные оптические приводы

ВНЕШНЯЯ ПАМЯТЬ

Существуют также оптические диски новых форматов:HD DVD ёмкостью 15 Гбайт однослойные и 30 Гбайт двухслойныеBlu-Ray Disc ёмкостью

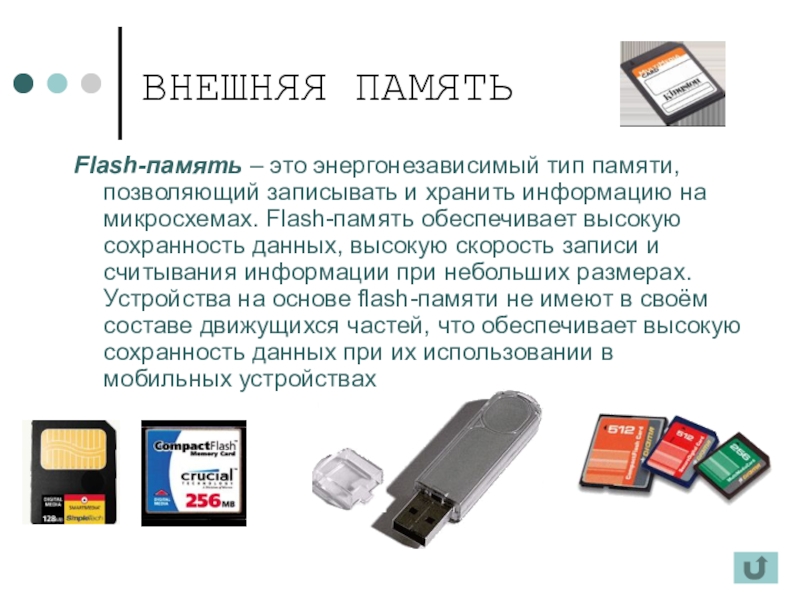

Слайд 29ВНЕШНЯЯ ПАМЯТЬ
Flash-память – это энергонезависимый тип памяти, позволяющий записывать и хранить

информацию на микросхемах. Flash-память обеспечивает высокую сохранность данных, высокую скорость записи и считывания информации при небольших размерах. Устройства на основе flash-памяти не имеют в своём составе движущихся частей, что обеспечивает высокую сохранность данных при их использовании в мобильных устройствах


ВНЕШНЯЯ ПАМЯТЬFlash-память – это энергонезависимый тип памяти, позволяющий записывать и хранить информацию на микросхемах. Flash-память обеспечивает высокую

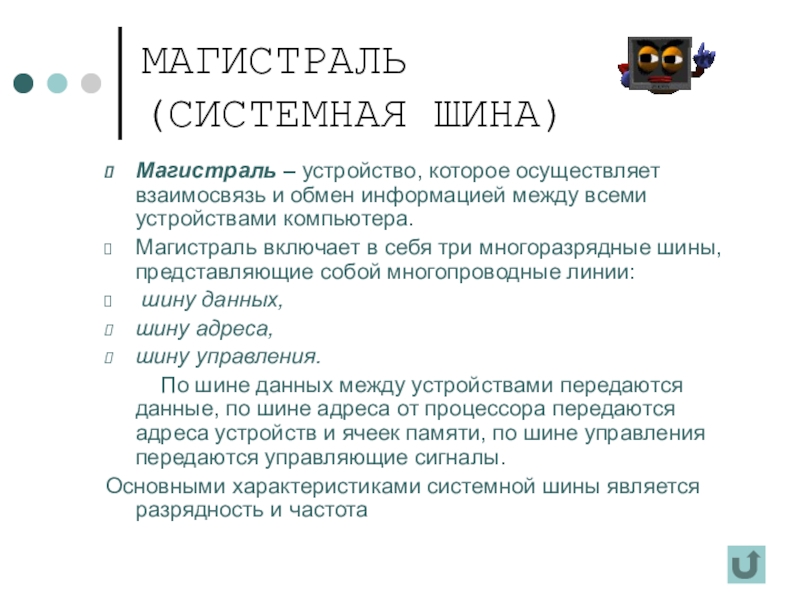

Слайд 30МАГИСТРАЛЬ (СИСТЕМНАЯ ШИНА)
Магистраль – устройство, которое осуществляет взаимосвязь и обмен информацией

между всеми устройствами компьютера.
Магистраль включает в себя три многоразрядные шины, представляющие собой многопроводные линии:
шину данных,
шину адреса,
шину управления.
По шине данных между устройствами передаются данные, по шине адреса от процессора передаются адреса устройств и ячеек памяти, по шине управления передаются управляющие сигналы.
Основными характеристиками системной шины является разрядность и частота


МАГИСТРАЛЬ  (СИСТЕМНАЯ ШИНА)Магистраль – устройство, которое осуществляет взаимосвязь и обмен информацией между всеми устройствами компьютера.Магистраль включает

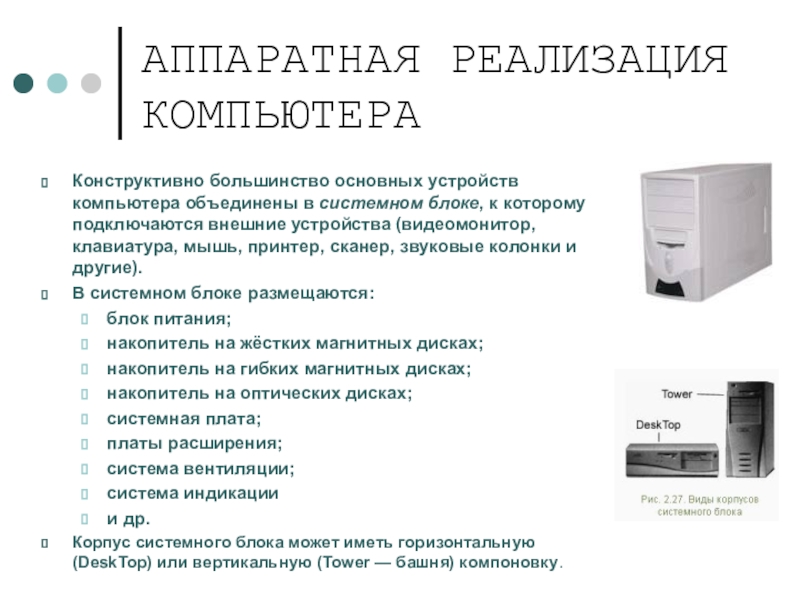

Слайд 31АППАРАТНАЯ РЕАЛИЗАЦИЯ КОМПЬЮТЕРА
Конструктивно большинство основных устройств компьютера объединены в системном блоке,

к которому подключаются внешние устройства (видеомонитор, клавиатура, мышь, принтер, сканер, звуковые колонки и другие).
В системном блоке размещаются:
блок питания;
накопитель на жёстких магнитных дисках;
накопитель на гибких магнитных дисках;
накопитель на оптических дисках;
системная плата;
платы расширения;
система вентиляции;
система индикации
и др.
Корпус системного блока может иметь горизонтальную (DeskTop) или вертикальную (Tower — башня) компоновку.
АППАРАТНАЯ РЕАЛИЗАЦИЯ КОМПЬЮТЕРАКонструктивно большинство основных устройств компьютера объединены в системном блоке, к которому подключаются внешние устройства (видеомонитор,

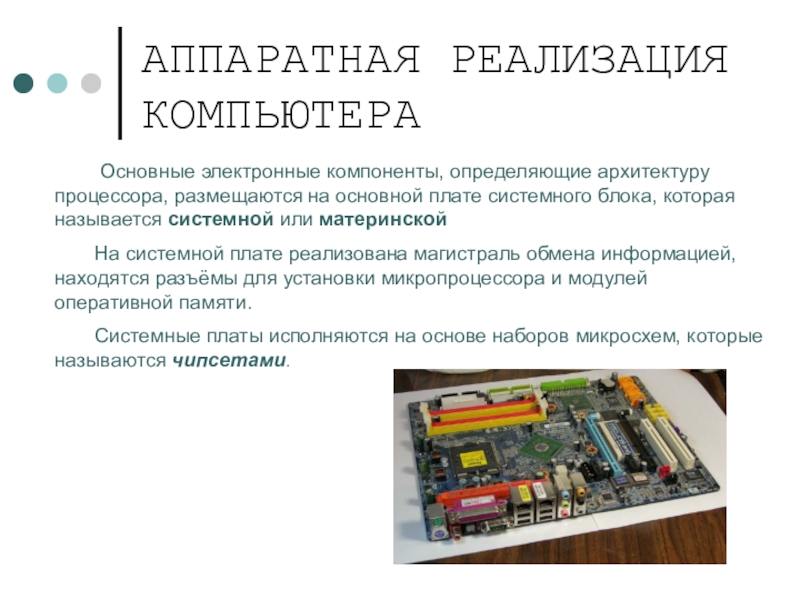

Слайд 32АППАРАТНАЯ РЕАЛИЗАЦИЯ КОМПЬЮТЕРА
Основные электронные компоненты, определяющие архитектуру процессора, размещаются на

основной плате системного блока, которая называется системной или материнской
На системной плате реализована магистраль обмена информацией, находятся разъёмы для установки микропроцессора и модулей оперативной памяти.
Системные платы исполняются на основе наборов микросхем, которые называются чипсетами.
АППАРАТНАЯ РЕАЛИЗАЦИЯ КОМПЬЮТЕРА	 Основные электронные компоненты, определяющие архитектуру процессора, размещаются на основной плате системного блока, которая называется

Слайд 33АППАРАТНАЯ РЕАЛИЗАЦИЯ КОМПЬЮТЕРА
Периферийные устройства подключаются к шине не напрямую, а через

свои контроллеры (адаптеры) и порты примерно по такой схеме:





Контроллеры представляют собой наборы электронных цепей, которыми снабжаются устройства компьютера с целью совместимости их интерфейсов. Контроллеры, кроме этого, осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора.
Порты устройств представляют собой некие электронные схемы, позволяющие подключать периферийные устройства компьютера к внешним шинам микропроцессора.
Портами также называют устройства стандартного интерфейса: последовательный, параллельный . Последовательный порт (COM1, COM2) обменивается данными с процессором побайтно, а с внешними устройствами — побитно. Параллельный порт (LPT)получает и посылает данные побайтно.
К последовательному порту обычно подсоединяют медленно действующие или достаточно удалённые устройства, такие, как мышь и модем. К параллельному порту подсоединяют более "быстрые" устройства — принтер и сканер. Клавиатура и монитор подключаются к своим специализированным портам, которые представляют собой просто разъёмы.
Сейчас широко используется универсальный USB-порт, обеспечивающий высокоскоростное подключение различных внешних устройств

АППАРАТНАЯ РЕАЛИЗАЦИЯ КОМПЬЮТЕРА		Периферийные устройства подключаются к шине не напрямую, а через свои контроллеры (адаптеры) и порты примерно

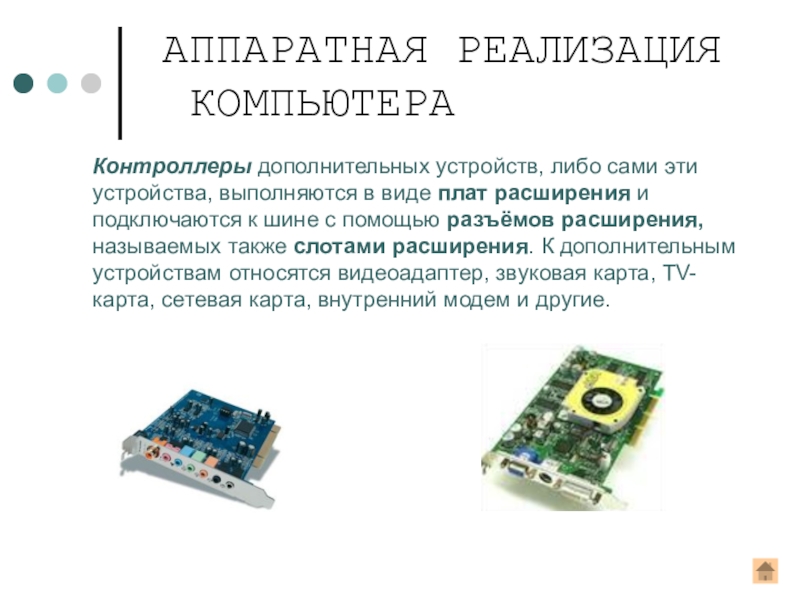

Слайд 34Контроллеры дополнительных устройств, либо сами эти устройства, выполняются в виде плат

расширения и подключаются к шине с помощью разъёмов расширения, называемых также слотами расширения. К дополнительным устройствам относятся видеоадаптер, звуковая карта, TV-карта, сетевая карта, внутренний модем и другие.


АППАРАТНАЯ РЕАЛИЗАЦИЯ
КОМПЬЮТЕРА

Контроллеры дополнительных устройств, либо сами эти устройства, выполняются в виде плат расширения и подключаются к шине с

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.


Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
