Презентация, доклад Построение геометрических элементов в Компас 3d
Содержание
- 1. Презентация Построение геометрических элементов в Компас 3d
- 2. Этапы создания моделиСоздание основания.2.Формообразование моделиПриклеивание или вычитание
- 3. Алгоритм построения спиралиСоздать-деталь-ОКНачало координат-плоскость XYОперации-пространственные кривые-спираль коническаяСв-ва:
- 4. Кн. Показать всё
- 5. Алгоритм построения трубкиДерево модели-плоскость XY-эскизКн многоугольникСв-ва: кол-во
- 6. Слайд 6
- 7. Алгоритм построенияОперации-массив-вдоль кривойСв-ва: Параметры:кол-во=148, Способ-вдоль всей направляющей,
- 8. Слайд 8
- 9. Слайд 9

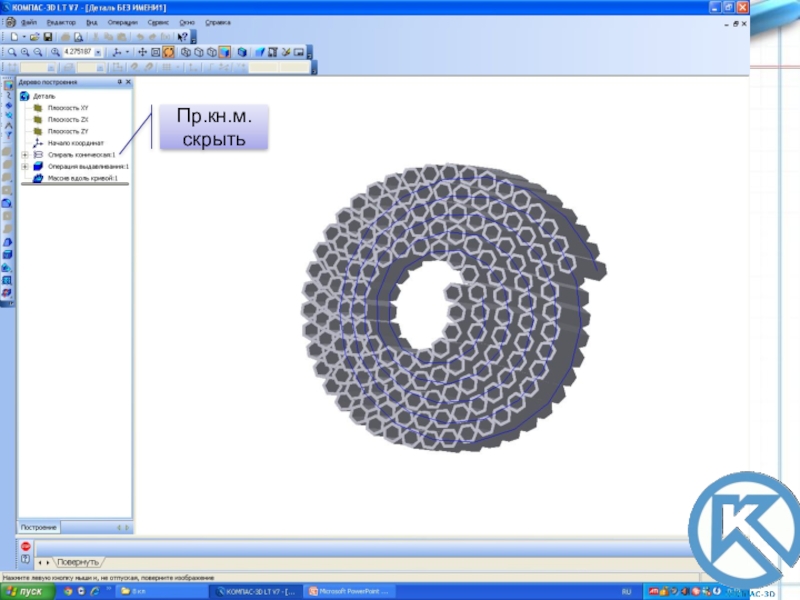

- 10. Пр.кн.м. скрыть
- 11. Слайд 11
- 12. ДополнительноСоздать деталь, состоящую из спирали и комбинации
- 13. Спасибо за урок!
Этапы создания моделиСоздание основания.2.Формообразование моделиПриклеивание или вычитание из основания объемов геометрических элементов с помощью:выдавливания вращения кинематически по сечениям3. Обработка модели4. Придание модели необходимых свойств

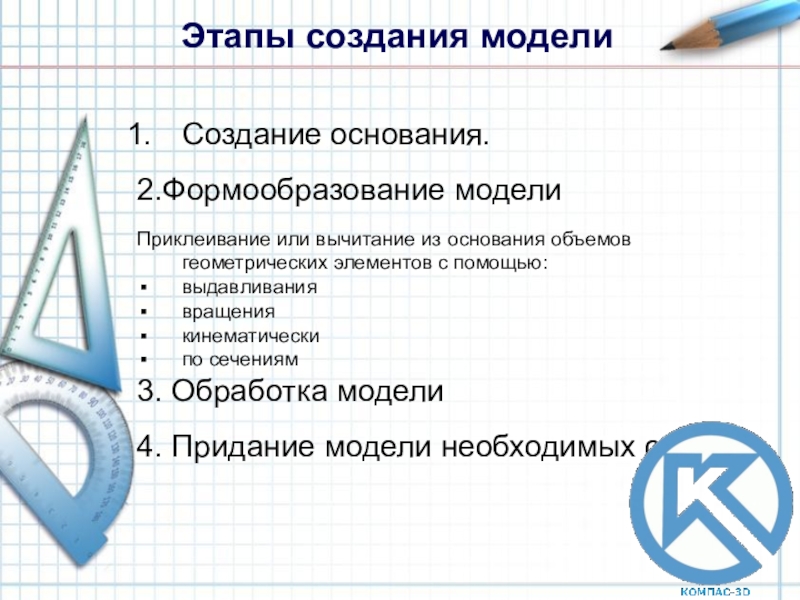

Слайд 2Этапы создания модели
Создание основания.
2.Формообразование модели
Приклеивание или вычитание из основания объемов геометрических
элементов с помощью:
выдавливания
вращения
кинематически
по сечениям
3. Обработка модели
4. Придание модели необходимых свойств
выдавливания
вращения
кинематически
по сечениям
3. Обработка модели
4. Придание модели необходимых свойств

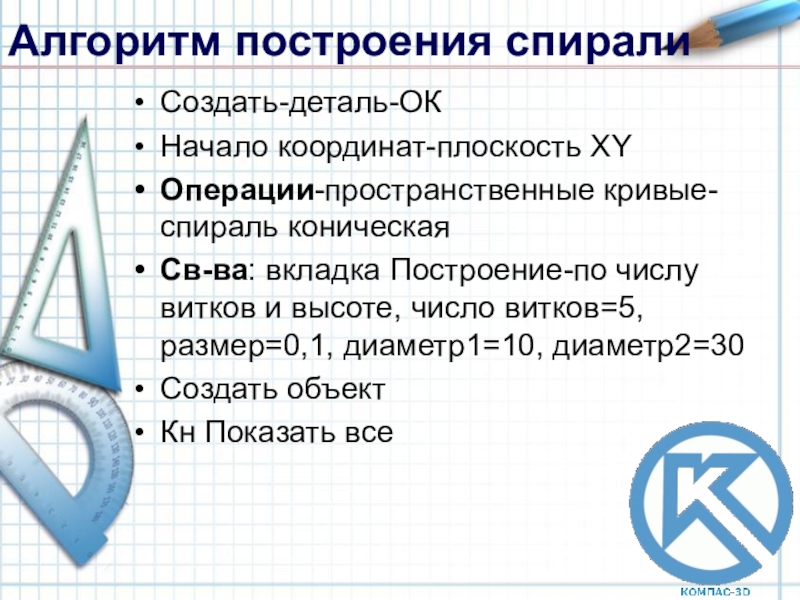

Слайд 3Алгоритм построения спирали
Создать-деталь-ОК
Начало координат-плоскость XY
Операции-пространственные кривые-спираль коническая
Св-ва: вкладка Построение-по числу витков
и высоте, число витков=5, размер=0,1, диаметр1=10, диаметр2=30
Создать объект
Кн Показать все
Создать объект
Кн Показать все

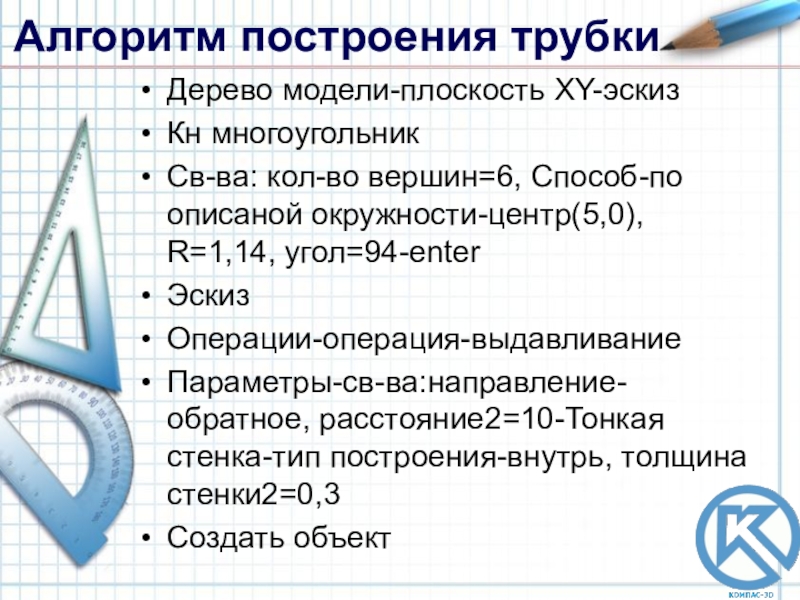

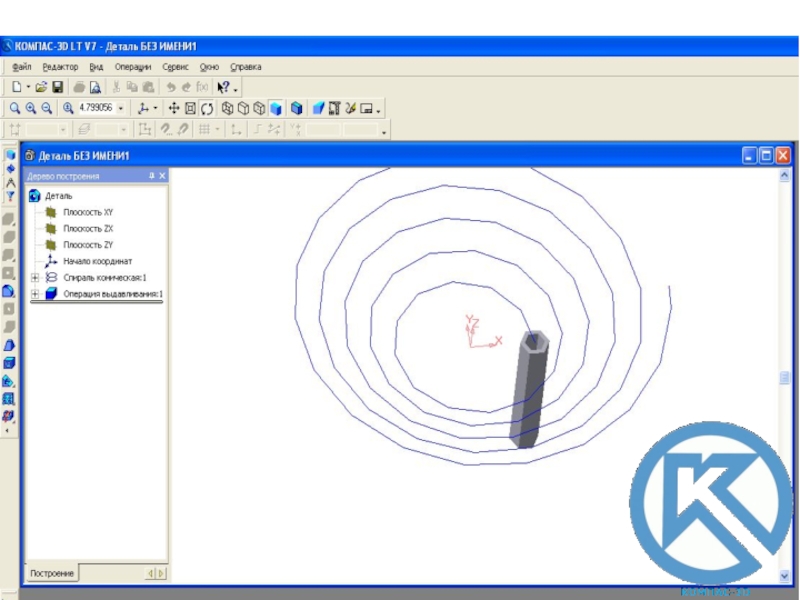

Слайд 5Алгоритм построения трубки
Дерево модели-плоскость XY-эскиз
Кн многоугольник
Св-ва: кол-во вершин=6, Способ-по описаной окружности-центр(5,0),
R=1,14, угол=94-enter
Эскиз
Операции-операция-выдавливание
Параметры-св-ва:направление-обратное, расстояние2=10-Тонкая стенка-тип построения-внутрь, толщина стенки2=0,3
Создать объект
Эскиз
Операции-операция-выдавливание
Параметры-св-ва:направление-обратное, расстояние2=10-Тонкая стенка-тип построения-внутрь, толщина стенки2=0,3
Создать объект

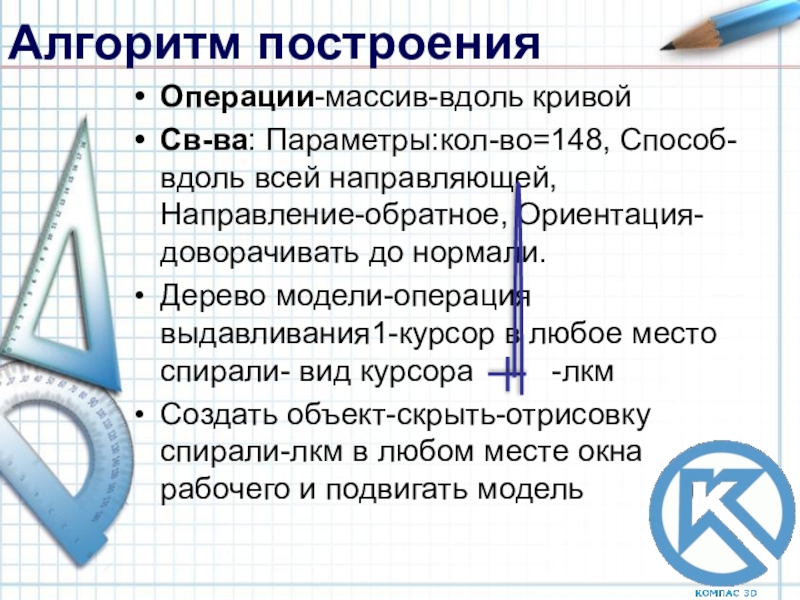

Слайд 7Алгоритм построения

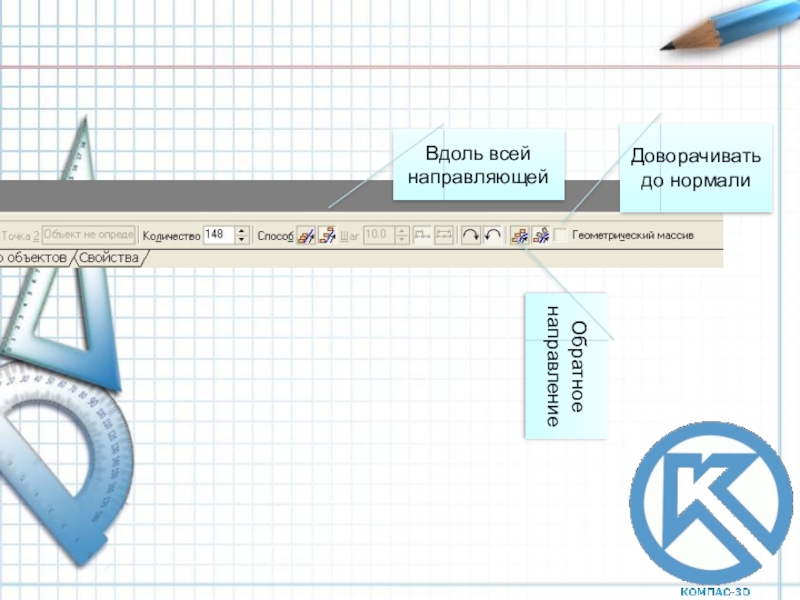

Операции-массив-вдоль кривой
Св-ва: Параметры:кол-во=148, Способ-вдоль всей направляющей, Направление-обратное, Ориентация-доворачивать до нормали.
Дерево
модели-операция выдавливания1-курсор в любое место спирали- вид курсора -лкм

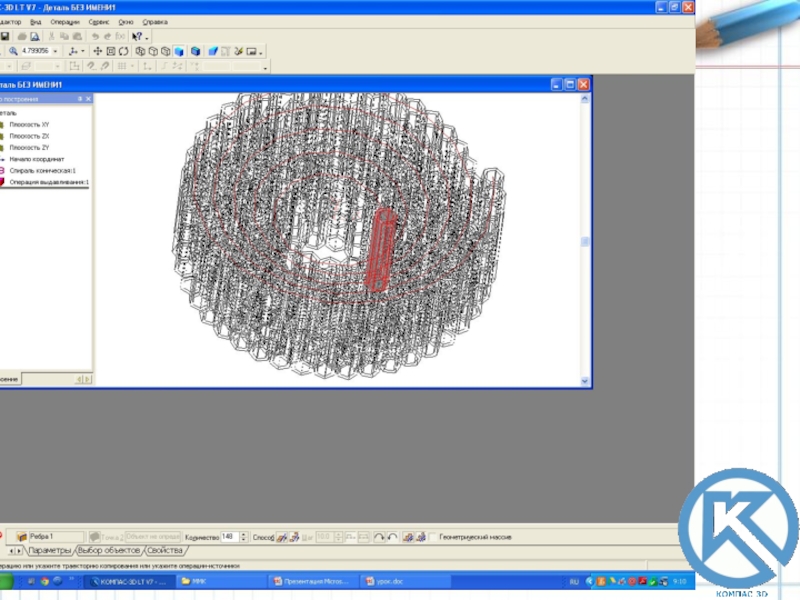

Создать объект-скрыть-отрисовку спирали-лкм в любом месте окна рабочего и подвигать модель
Создать объект-скрыть-отрисовку спирали-лкм в любом месте окна рабочего и подвигать модель
Слайд 12Дополнительно
Создать деталь, состоящую из спирали и комбинации правильных многогранников.
Цвет, размер и
др. свойства устанавливаются на ваше усмотрение
