Слайд 1Основы передачи данных по ЛВС

Основы передачи данных по ЛВС

Слайд 2Основы сетей передачи данных
Физическая передача данных по линиям связи
Характеристики физических каналов
Типы

физических каналов
Адресация узлов сети
Коммутация
Маршрутизация
Мультиплексирование и демультиплексирование
Разделяемая среда передачи данных
Масштабируемость и расширяемость
Основы сетей передачи данныхФизическая передача данных по линиям связиХарактеристики физических каналовТипы физических каналовАдресация узлов сетиКоммутацияМаршрутизация Мультиплексирование и

Слайд 3Характеристики физических каналов
Предложенная нагрузка — это поток данных, поступающий от пользователя

на вход сети. Предложенную нагрузку можно характеризовать скоростью поступления данных в сеть.
Скорость передачи данных — это фактическая скорость потока данных, прошедшего через сеть.
Емкость канала связи, называемая также пропускной способностью, представляет собой максимально возможную скорость передачи информации по каналу.

Характеристики физических каналовПредложенная нагрузка — это поток данных, поступающий от пользователя на вход сети. Предложенную нагрузку можно

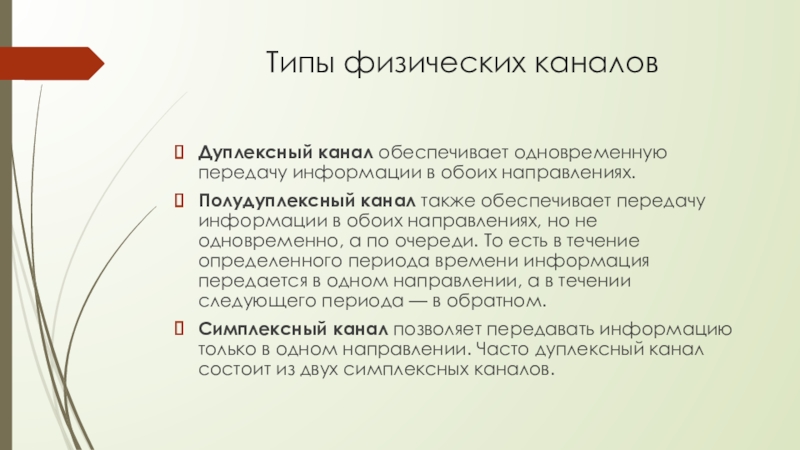

Слайд 4Типы физических каналов
Дуплексный канал обеспечивает одновременную передачу информации в обоих

направлениях.
Полудуплексный канал также обеспечивает передачу информации в обоих направлениях, но не одновременно, а по очереди. То есть в течение определенного периода времени информация передается в одном направлении, а в течении следующего периода — в обратном.
Симплексный канал позволяет передавать информацию только в одном направлении. Часто дуплексный канал состоит из двух симплексных каналов.
Типы физических каналов Дуплексный канал обеспечивает одновременную передачу информации в обоих направлениях. Полудуплексный канал также обеспечивает передачу

Слайд 5Адресация узлов сети
Адреса можно классифицировать следующим образом:
уникальный адрес используется для идентификации

отдельных интерфейсов;
групповой адрес идентифицирует сразу несколько интерфейсов;
данные, направленные по широковещательному адресу, должны быть доставлены всем узлам сети;
в новой версии протокола определен адрес произвольной рассылки, где данные, посланные по адресу, должны быть доставлены не всем адресам данной группы, а любому из них.
Адресация узлов сетиАдреса можно классифицировать следующим образом:уникальный адрес используется для идентификации отдельных интерфейсов;групповой адрес идентифицирует сразу несколько

Слайд 6Адресация узлов сети
Адреса могут быть числовыми (например, 129.26.255.255 или 81.la.ff.ff) и

символьными (site.domen.ru, willi-winki).
Символьные адреса (имена) предназначены для запоминания людьми и поэтому обычно несут смысловую нагрузку.
Интерфейс – формально определенная логическая и физическая границы между взаимодействующими независимыми объектами.
Физический интерфейс определяется набором электрических связей и характеристиками сигналов.
Логический интерфейс – набор информационных сообщений и правил обмена данными.

Адресация узлов сетиАдреса могут быть числовыми (например, 129.26.255.255 или 81.la.ff.ff) и символьными (site.domen.ru, willi-winki).Символьные адреса (имена) предназначены

Слайд 7Адресация узлов сети
Множество всех адресов, которые являются допустимыми в рамках некоторой

схемы адресации, называется адресным пространством.
Адресное пространство может иметь плоскую (линейную) организацию или иерархическую организацию.
При плоской организации множество адресов никак не структурировано. Примером плоского числового адреса является МАС-адрес, предназначенный для однозначной идентификации сетевых интерфейсов в локальных сетях.
При иерархической организации адресное пространство организовано в виде вложенных друг в друга подгрупп, которые, последовательно сужая адресуемую область, в конце концов, определяют отдельный сетевой интерфейс.
Типичными представителями иерархических числовых адресов являются сетевые IP- и IPX-адреса. В них поддерживается двухуровневая иерархия, адрес делится на старшую часть — номер сети и младшую — номер узла.

Адресация узлов сетиМножество всех адресов, которые являются допустимыми в рамках некоторой схемы адресации, называется адресным пространством.Адресное пространство

Слайд 8Адресация узлов сети
Для преобразования адресов из одного вида в другой используются

специальные вспомогательные протоколы, которые называют протоколами разрешения адресов.
Проблема установления соответствия между адресами различных типов может решаться централизованными и распределенными средствами.
При централизованном подходе в сети выделяется один или несколько компьютеров, в которых хранится таблица соответствия имен различных типов. Все остальные компьютеры обращаются к серверу имен с запросами, чтобы по символьному имени найти числовой номер необходимого компьютера.
При распределенном подходе каждый компьютер сам хранит все назначенные ему адреса разного типа. Все компьютеры сети сравнивают содержащийся в запросе адрес с собственным. Тот компьютер, у которого обнаружилось совпадение, посылает ответ, содержащий искомый аппаратный адрес. Такая схема использована в протоколе разрешения адресов ( ARP) стека TCP/IP.
Адресация узлов сетиДля преобразования адресов из одного вида в другой используются специальные вспомогательные протоколы, которые называют протоколами

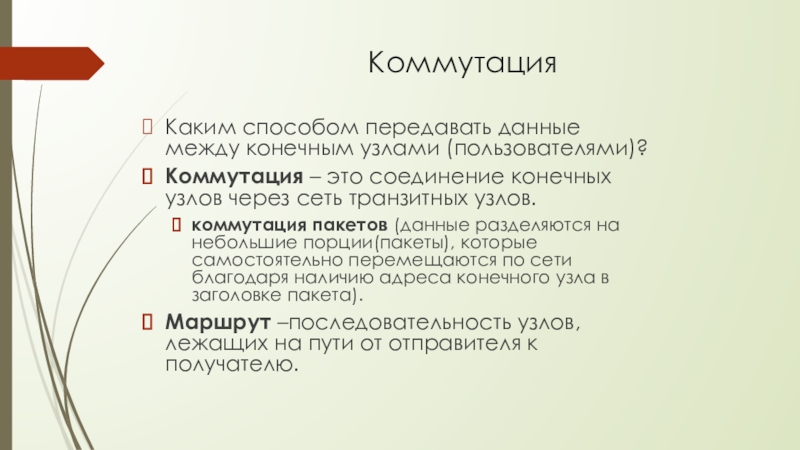

Слайд 9Коммутация
Каким способом передавать данные между конечным узлами (пользователями)?
Коммутация – это соединение

конечных узлов через сеть транзитных узлов.
коммутация пакетов (данные разделяются на небольшие порции(пакеты), которые самостоятельно перемещаются по сети благодаря наличию адреса конечного узла в заголовке пакета).
Маршрут –последовательность узлов, лежащих на пути от отправителя к получателю.
КоммутацияКаким способом передавать данные между конечным узлами (пользователями)?Коммутация – это соединение конечных узлов через сеть транзитных узлов.коммутация

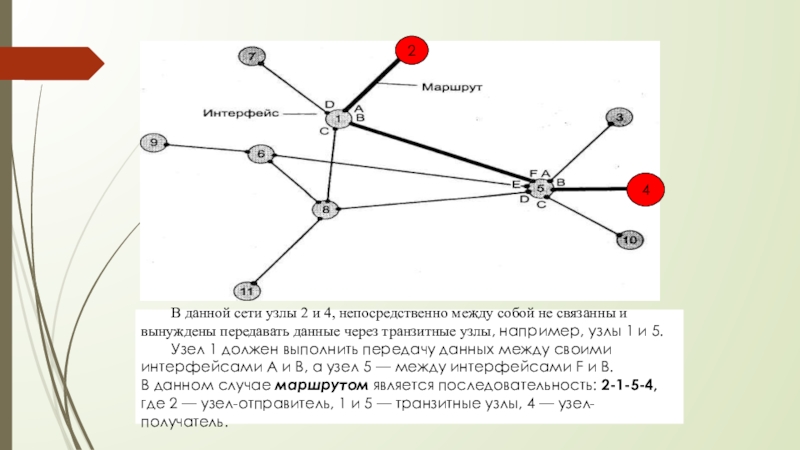

Слайд 10Коммутация
В данной сети узлы 2 и 4, непосредственно между собой не

связанны и вынуждены передавать данные через транзитные узлы, например, узлы 1 и 5.
Узел 1 должен выполнить передачу данных между своими интерфейсами А и В, а узел 5 — между интерфейсами F и В.
В данном случае маршрутом является последовательность: 2-1-5-4,
где 2 — узел-отправитель, 1 и 5 — транзитные узлы, 4 — узел-получатель.
Коммутация	В данной сети узлы 2 и 4, непосредственно между собой не связанны и вынуждены передавать данные через

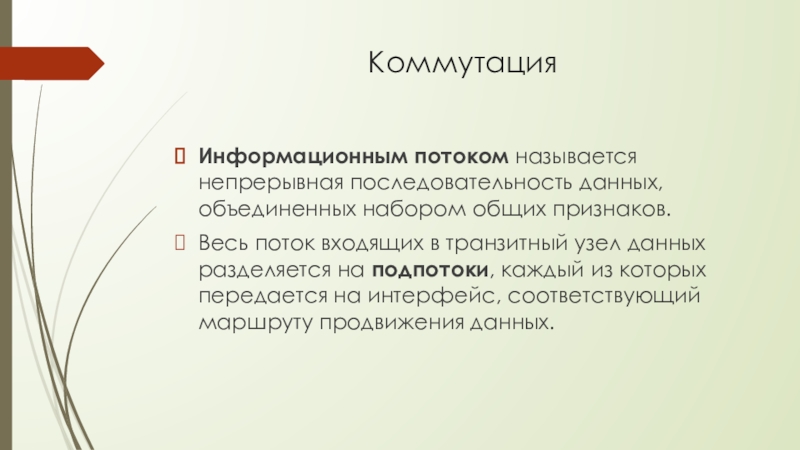

Слайд 11Коммутация
Информационным потоком называется непрерывная последовательность данных, объединенных набором общих признаков.
Весь поток

входящих в транзитный узел данных разделяется на подпотоки, каждый из которых передается на интерфейс, соответствующий маршруту продвижения данных.
КоммутацияИнформационным потоком называется непрерывная последовательность данных, объединенных набором общих признаков.Весь поток входящих в транзитный узел данных разделяется

Слайд 12Задачи коммутации
определение потоков и соответствующих маршрутов;
фиксация маршрутов в таблицах сетевых устройств;
распознавание

потоков и передача данных между интерфейсами одного устройства;
мультиплексирование/демультиплексирование потоков;
разделение среды передачи данных.
Задачи коммутацииопределение потоков и соответствующих маршрутов;фиксация маршрутов в таблицах сетевых устройств;распознавание потоков и передача данных между интерфейсами

Слайд 13Классификация методов коммутации

Классификация методов коммутации

Слайд 14Дейтаграммная передача в коммутируемых сетях
Дейтаграммный способ передачи данных основан на том,

что все передаваемые пакеты обрабатываются независимо друг от друга (каждый пакет рассматривается сетью как независимая единица передачи – дейтаграмма).
Функционирует на основе таблиц коммутации, содержащих набор адресов назначения и адресную информацию, определяющую следующий по маршруту (транзитный или конечный) узел.
В одной и той же сетевой технологии могут быть задействованы разные способы передачи данных.
Пример: Для передачи данных между отдельными сетями, составляющими Интернет, используется дейтаграммный протокол IP.
Недостатки: При таком методе нет гарантии доставки пакета (доставка с максимальными усилиями).
Дейтаграммная передача в коммутируемых сетяхДейтаграммный способ передачи данных основан на том, что все передаваемые пакеты обрабатываются независимо

Слайд 15Логическое соединение в коммутируемых сетях
Процедура обработки данных определяется не для отдельного

пакета, а для всего множества пакетов, передаваемых в рамках каждого логического соединения.
Пакеты, принадлежащие одному и тому же соединению, имеющие одни и те же адреса отправления и назначения, могут перемещаться по разным независимым друг от друга маршрутам.
Пример: протокол TCP устанавливает логические соединения без фиксации маршрута.
Логическое соединение в коммутируемых сетяхПроцедура обработки данных определяется не для отдельного пакета, а для всего множества пакетов,

Слайд 16Виртуальный канал в коммутируемых сетях
Если в число параметров соединения входит маршрут,

то все пакеты, предаваемые в рамках данного соединения, должны проходить по указанному пути.
Такой единственный заранее проложенный фиксированный маршрут, соединяющий конечные узлы в сети с коммутацией пакетов, называют виртуальным каналом.
Функционируют на основе таблиц коммутации, которые гораздо короче, чем в дейтаграммных сетях (содержат записи не обо всех возможных адресах назначения, а только о виртуальных каналах) и каждый пакет помечается меткой (идентификатор виртуального канала).
Пример: сети АТМ и Frame Relay поддерживают виртуальные каналы и входят в состав Интернета.

Виртуальный канал в коммутируемых сетяхЕсли в число параметров соединения входит маршрут, то все пакеты, предаваемые в рамках

Слайд 17Маршрутизация
Задача маршрутизации включает в себя две подзадачи:
определение маршрута;
оповещение сети о

выбранном маршруте.
Определить маршрут — это значит выбрать последовательность транзитных узлов и их интерфейсов, через которые надо передавать данные, чтобы доставить их адресату.
Маршрутизация Задача маршрутизации включает в себя две подзадачи:определение маршрута;оповещение сети о выбранном маршруте.Определить маршрут — это значит

Слайд 18Маршрутизация
Между парой взаимодействующих сетевых интерфейсов существует множество путей.
Выбор останавливают на

одном оптимальном маршруте. В качестве критериев оптимальности могут выступать:
пропускная способность;
загруженность каналов связи;
количество промежуточных транзитных узлов;
надежность каналов и транзитных узлов
МаршрутизацияМежду парой взаимодействующих сетевых интерфейсов существует множество путей. Выбор останавливают на одном оптимальном маршруте. В качестве критериев

Слайд 19Маршрутизация
Маршрут может определяться эмпирически («вручную») администратором сети. Однако эмпирический подход к

определению маршрутов мало пригоден для большой сети со сложной топологией.
В этом случае используются автоматические методы определения маршрутов. Для этого конечные узлы и другие устройства сети оснащаются специальными программными средствами.
МаршрутизацияМаршрут может определяться эмпирически («вручную») администратором сети. Однако эмпирический подход к определению маршрутов мало пригоден для большой

Слайд 20Маршрутизация
Для передачи, трафика между конечными узлами А и С существуют два

альтернативных маршрута: А-1-2-3-С и А-1-3-С. По топологии выбор очевиден — маршрут А-1-3-С, который имеет меньше транзитных узлов.

Каналы 1-2 и 2-3 обладают пропускной способностью 100 Мбит/с, а канал 1-3 — только 10 Мбит/с. Если мы хотим, чтобы информация передавалась по сети с максимально возможной скоростью, то нам нужно выбрать маршрут А-1-2-3-С, хотя он и проходит через большее количество промежуточных узлов. То есть можно сказать, что маршрут А-1-2-3-С является «более коротким».
МаршрутизацияДля передачи, трафика между конечными узлами А и С существуют два альтернативных маршрута: А-1-2-3-С и А-1-3-С. По

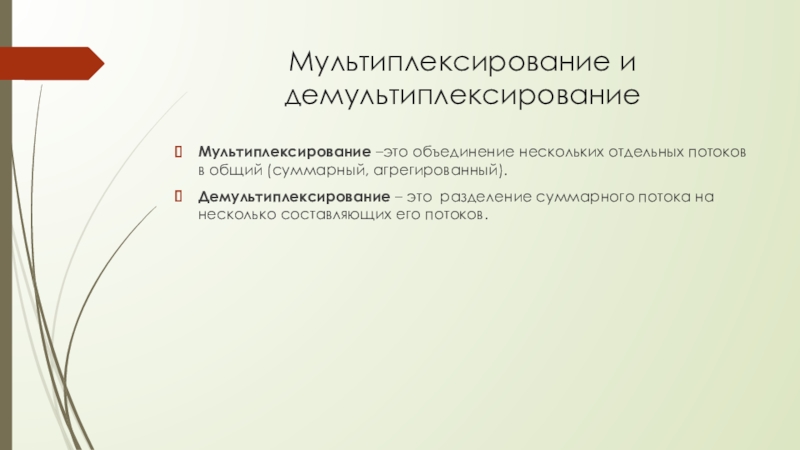

Слайд 21Мультиплексирование и демультиплексирование
Мультиплексирование –это объединение нескольких отдельных потоков в общий (суммарный,

агрегированный).
Демультиплексирование – это разделение суммарного потока на несколько составляющих его потоков.

Мультиплексирование и демультиплексированиеМультиплексирование –это объединение нескольких отдельных потоков в общий (суммарный, агрегированный). Демультиплексирование – это разделение суммарного

Слайд 22Мультиплексирование и демультиплексирование
Мультиплексор -
коммутатор, который имеет несколько входных интерфейсов и один

выходной

Демультиплексор -
коммутатор, который имеет один входной интерфейс и несколько выходных

Мультиплексирование и демультиплексированиеМультиплексор -коммутатор, который имеет несколько входных интерфейсов и один выходной Демультиплексор -коммутатор, который имеет один

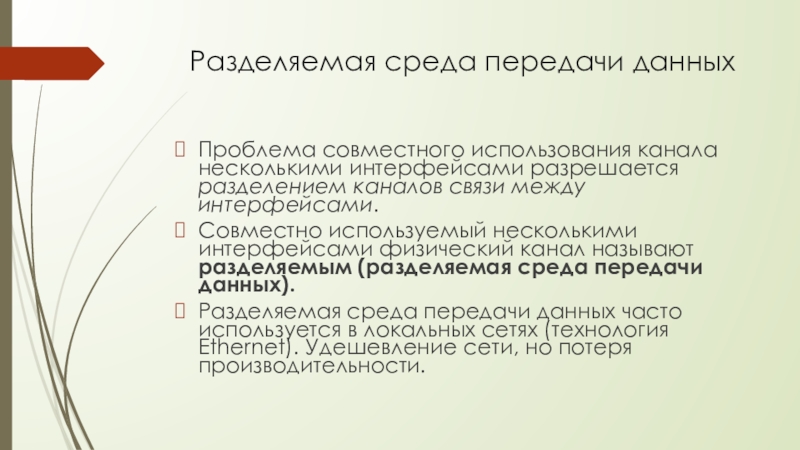

Слайд 23Разделяемая среда передачи данных
Проблема совместного использования канала несколькими интерфейсами разрешается разделением

каналов связи между интерфейсами.
Совместно используемый несколькими интерфейсами физический канал называют разделяемым (разделяемая среда передачи данных).
Разделяемая среда передачи данных часто используется в локальных сетях (технология Ethernet). Удешевление сети, но потеря производительности.
Разделяемая среда передачи данныхПроблема совместного использования канала несколькими интерфейсами разрешается разделением каналов связи между интерфейсами. Совместно используемый

Слайд 24Разделяемая среда передачи данных
Разделяемый физический канал связи
Передача данных в разные стороны,

но только попеременно.
Разделяемая среда передачи данныхРазделяемый физический канал связиПередача данных в разные стороны, но только попеременно.

Слайд 25Разделяемая среда передачи данных
Разделяемой средой называется физическая среда передачи данных (коаксиальный

кабель, витая пара, оптическое волокно, радиоволны), к которой непосредственно подключено несколько конечных узлов сети и которой они могут пользоваться только по очереди.
В основе сетевых технологий Ethernet, FDDI, Token Ring лежит принцип разделяемой среды.
Сегодня существует интерес к разделяемым средам, о чем свидетельствуют
домашние проводные сети,
персональные радиосети новой технологии Bluetooth, предназначенные для объединения всех «компьютеризированных» устройств личного пользования (телевизор, мобильный телефон),
локальные сети Radio Ethernet, применяемые для подключения пользователей к Интернету в аэропортах, вокзалах и других местах скопления мобильных пользователей.
Разделяемая среда передачи данныхРазделяемой средой называется физическая среда передачи данных (коаксиальный кабель, витая пара, оптическое волокно, радиоволны),

Слайд 26Масштабируемость и расширяемость
Масштабируемость означает, что сеть позволяет наращивать количество узлов и

протяженность связей в очень широких пределах, при этом производительность сети не ухудшается.
Расширяемость означает возможность добавления отдельных компонентов сети (пользователей, компьютеров, приложений, служб), наращивания длины сегментов кабелей и замены существующей аппаратуры более мощной.
Масштабируемость и расширяемостьМасштабируемость означает, что сеть позволяет наращивать количество узлов и протяженность связей в очень широких пределах,

Слайд 27Ethernet – пример стандартной сетевой технологии
Топология. В стандарте Ethernet строго зафиксирована

топология — общая шина.






Способ коммутации. В технологии Ethernet используется дейтаграммная коммутация пакетов.
Ethernet – пример стандартной сетевой технологииТопология. В стандарте Ethernet строго зафиксирована топология — общая шина. Способ коммутации.

Слайд 28Ethernet – пример стандартной сетевой технологии
Полудуплексный способ передачи. Разделяемая среда Ethernet

представляет собой полудуплексный канал передачи. Сетевой адаптер выполняет операции передачи данных и их приема попеременно.
Адресация. Каждый сетевой адаптер, имеет уникальный аппаратный адрес (так называемый МАС-адрес). Адрес Ethernet является плоским числовым адресом, иерархия здесь не используется.

Ethernet – пример стандартной сетевой технологииПолудуплексный способ передачи. Разделяемая среда Ethernet представляет собой полудуплексный канал передачи. Сетевой

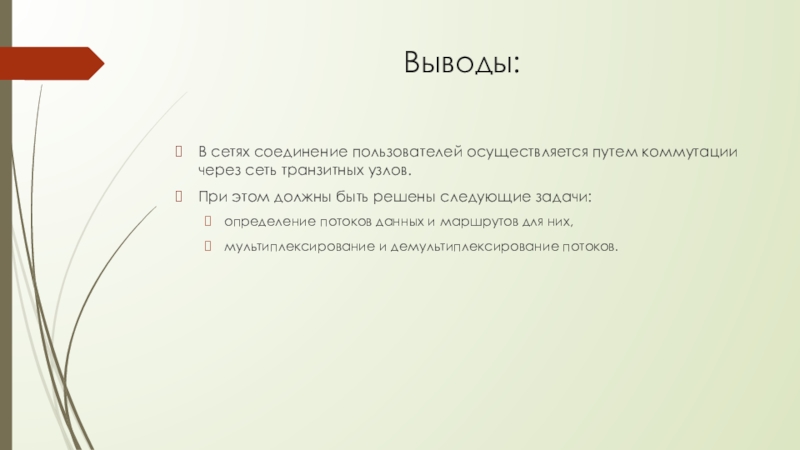

Слайд 29Выводы:
В сетях соединение пользователей осуществляется путем коммутации через сеть транзитных узлов.
При

этом должны быть решены следующие задачи:
определение потоков данных и маршрутов для них,
мультиплексирование и демультиплексирование потоков.
Выводы:В сетях соединение пользователей осуществляется путем коммутации через сеть транзитных узлов.При этом должны быть решены следующие задачи:
