Презентация, доклад по теме Мониторы

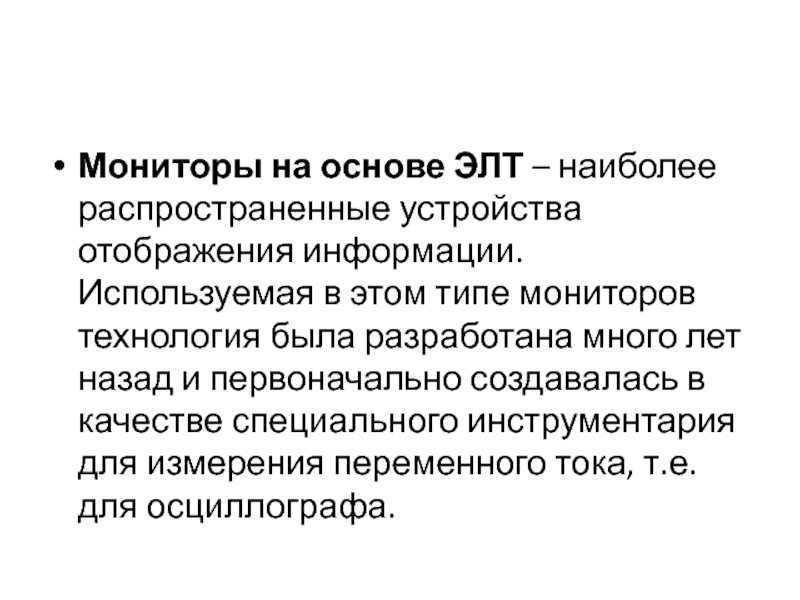

в этом типе мониторов технология была разработана много лет назад и первоначально создавалась в качестве специального инструментария для измерения переменного тока, т.е. для осциллографа.

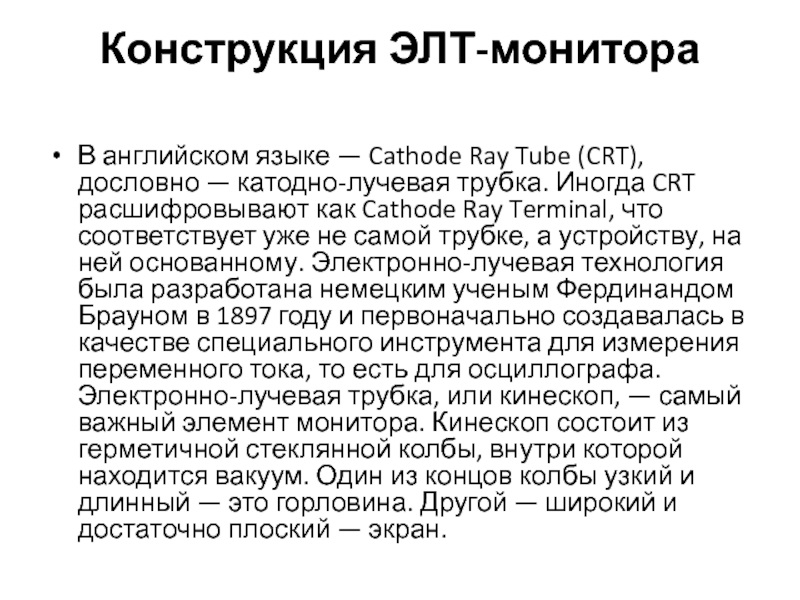

катодно-лучевая трубка. Иногда CRT расшифровывают как Cathode Ray Terminal, что соответствует уже не самой трубке, а устройству, на ней основанному. Электронно-лучевая технология была разработана немецким ученым Фердинандом Брауном в 1897 году и первоначально создавалась в качестве специального инструмента для измерения переменного тока, то есть для осциллографа. Электронно-лучевая трубка, или кинескоп, — самый важный элемент монитора. Кинескоп состоит из герметичной стеклянной колбы, внутри которой находится вакуум. Один из концов колбы узкий и длинный — это горловина. Другой — широкий и достаточно плоский — экран.

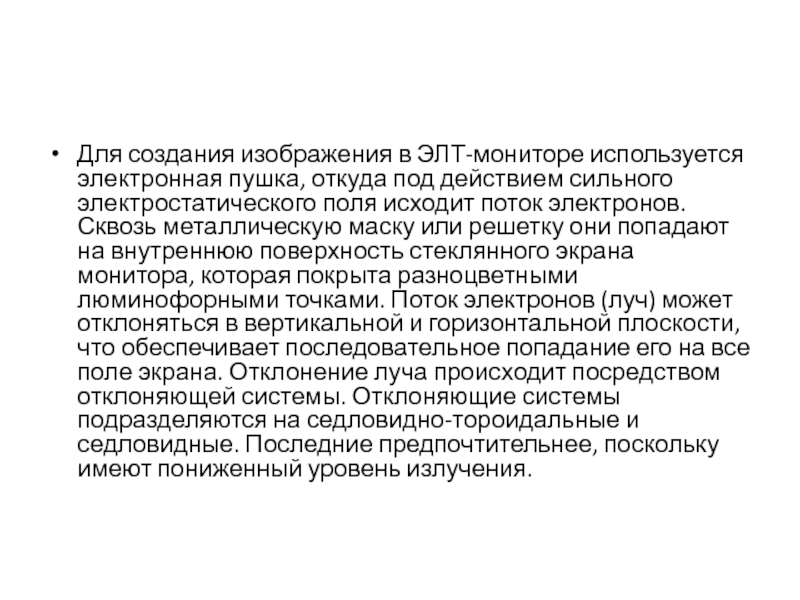

сильного электростатического поля исходит поток электронов. Сквозь металлическую маску или решетку они попадают на внутреннюю поверхность стеклянного экрана монитора, которая покрыта разноцветными люминофорными точками. Поток электронов (луч) может отклоняться в вертикальной и горизонтальной плоскости, что обеспечивает последовательное попадание его на все поле экрана. Отклонение луча происходит посредством отклоняющей системы. Отклоняющие системы подразделяются на седловидно-тороидальные и седловидные. Последние предпочтительнее, поскольку имеют пониженный уровень излучения.

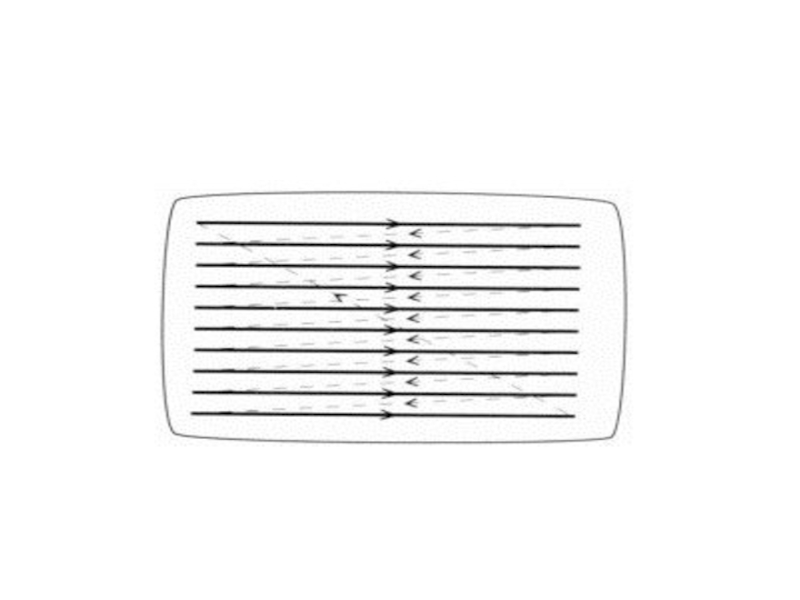

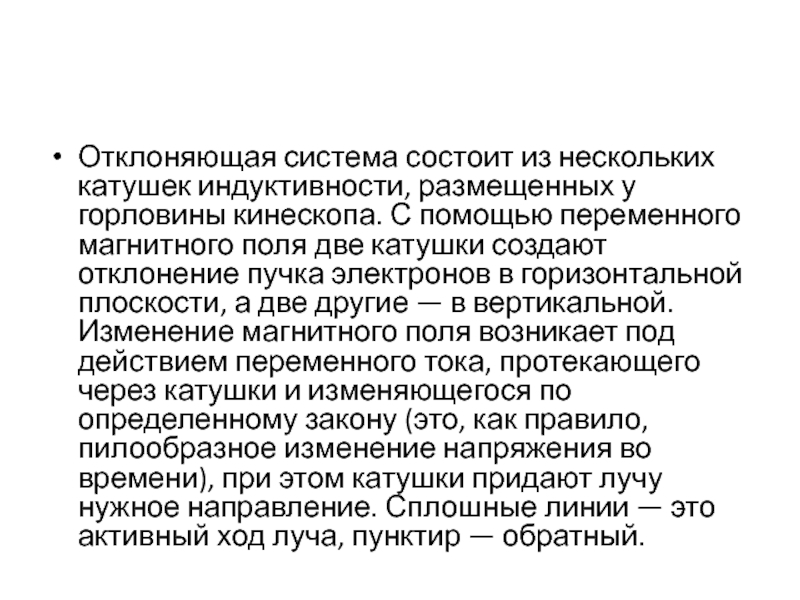

С помощью переменного магнитного поля две катушки создают отклонение пучка электронов в горизонтальной плоскости, а две другие — в вертикальной. Изменение магнитного поля возникает под действием переменного тока, протекающего через катушки и изменяющегося по определенному закону (это, как правило, пилообразное изменение напряжения во времени), при этом катушки придают лучу нужное направление. Сплошные линии — это активный ход луча, пунктир — обратный.

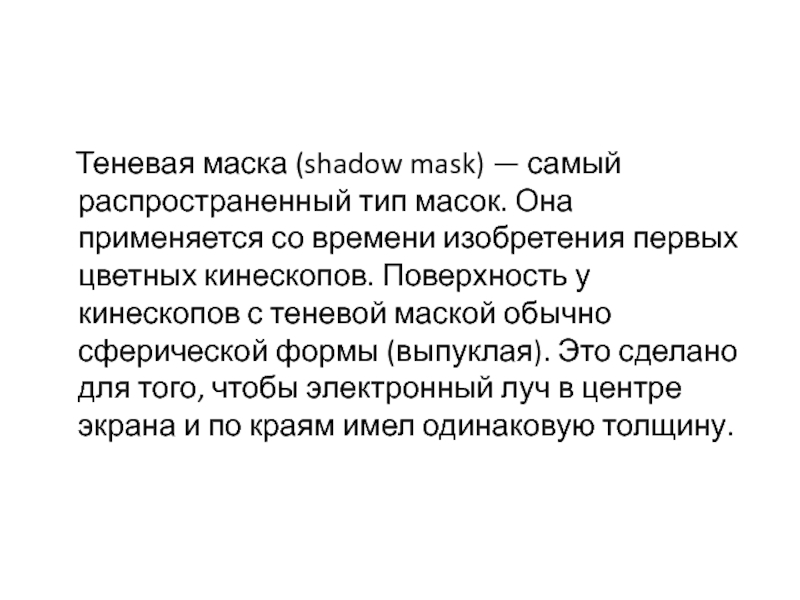

Она применяется со времени изобретения первых цветных кинескопов. Поверхность у кинескопов с теневой маской обычно сферической формы (выпуклая). Это сделано для того, чтобы электронный луч в центре экрана и по краям имел одинаковую толщину.

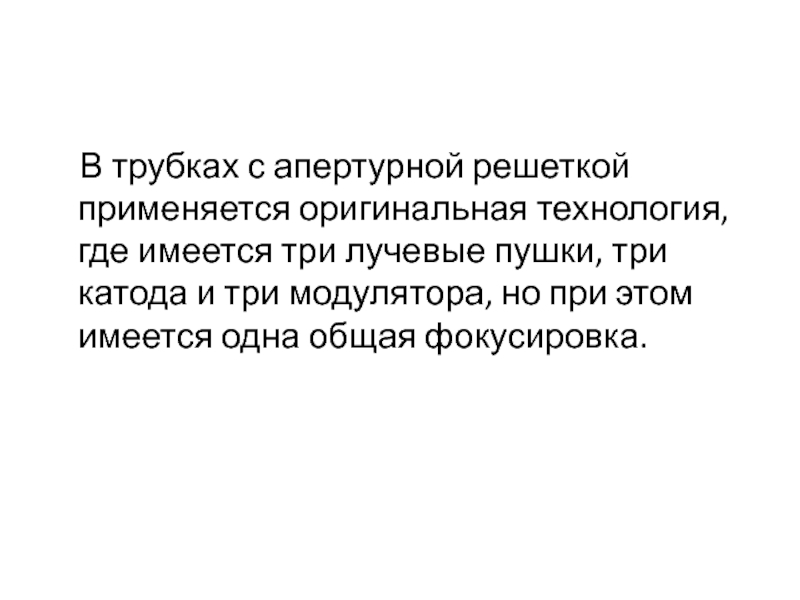

имеется три лучевые пушки, три катода и три модулятора, но при этом имеется одна общая фокусировка.

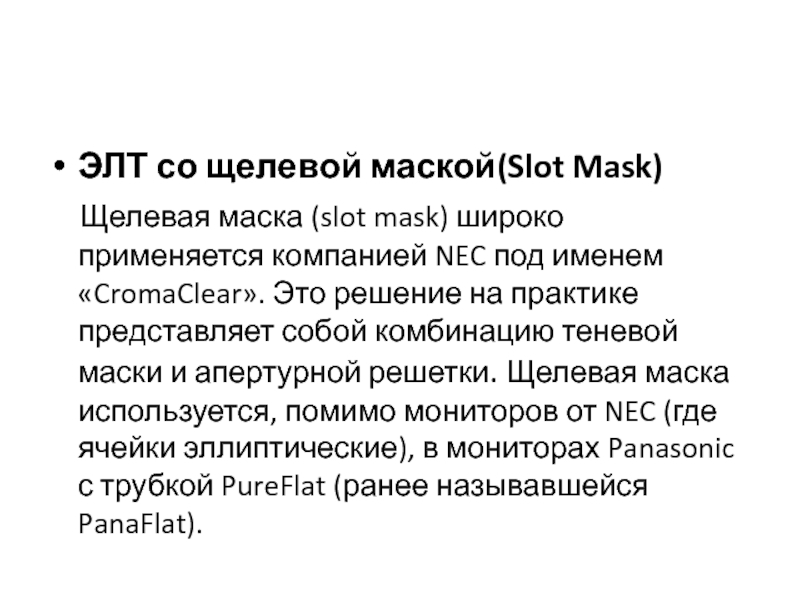

применяется компанией NEC под именем «CromaClear». Это решение на практике представляет собой комбинацию теневой маски и апертурной решетки. Щелевая маска используется, помимо мониторов от NEC (где ячейки эллиптические), в мониторах Panasonic с трубкой PureFlat (ранее называвшейся PanaFlat).

между левым нижним и правым верхним углом экрана, измеряемое в дюймах. Размер видимой пользователю области экрана обычно несколько В качестве стандарта для ПК выделились мониторы с диагональю 15", что примерно соответствует 36-39 см диагонали видимой области. Для работы в Windows желательно иметь монитор размером, по крайней мере, 17". меньше, в среднем на 1", чем размер трубки.

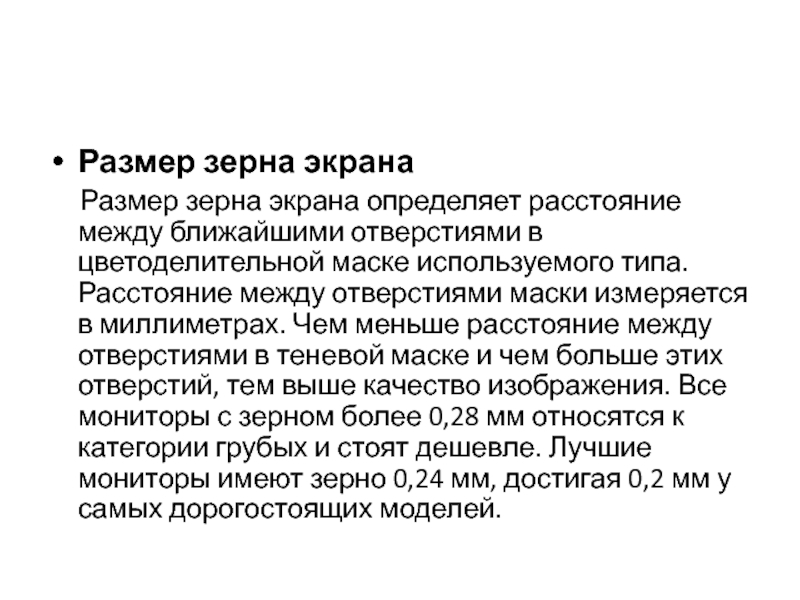

ближайшими отверстиями в цветоделительной маске используемого типа. Расстояние между отверстиями маски измеряется в миллиметрах. Чем меньше расстояние между отверстиями в теневой маске и чем больше этих отверстий, тем выше качество изображения. Все мониторы с зерном более 0,28 мм относятся к категории грубых и стоят дешевле. Лучшие мониторы имеют зерно 0,24 мм, достигая 0,2 мм у самых дорогостоящих моделей.

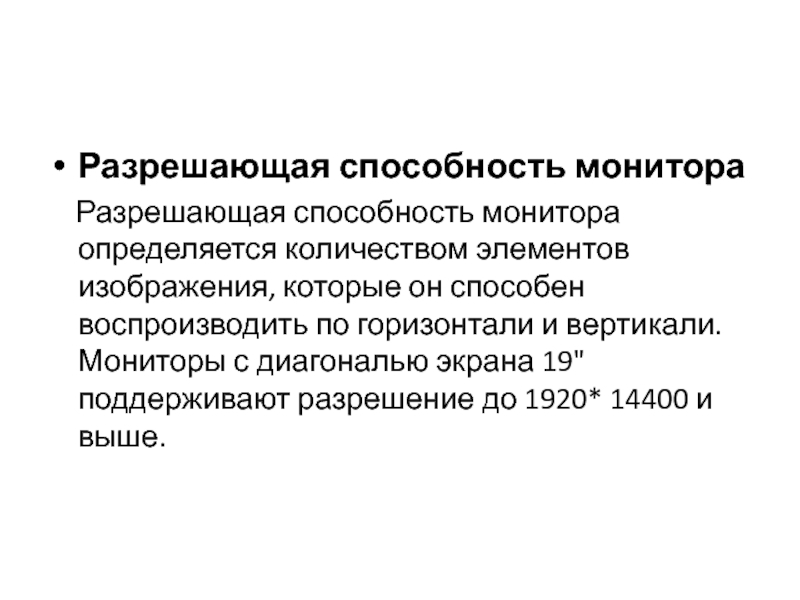

которые он способен воспроизводить по горизонтали и вертикали. Мониторы с диагональю экрана 19" поддерживают разрешение до 1920* 14400 и выше.
