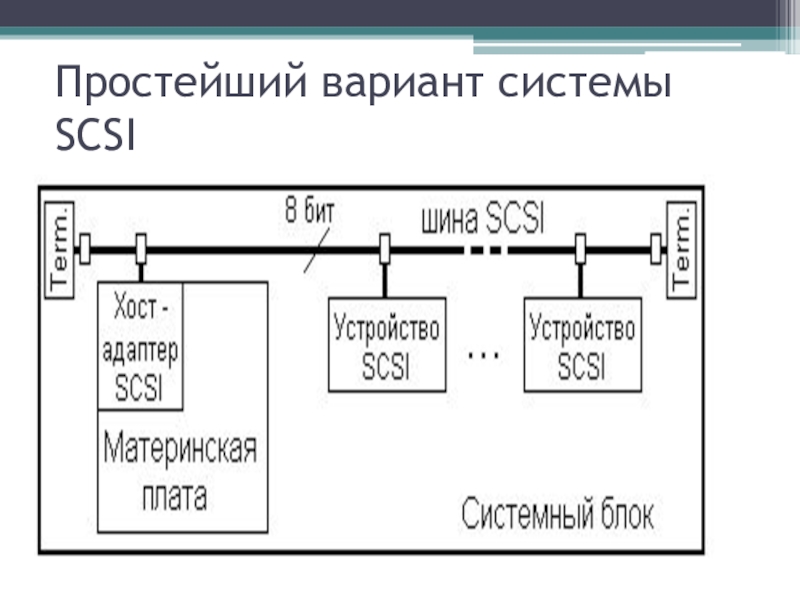

- 15. Простейший вариант системы SCSI
- 16. Фазы работы шины SCSI Протокол шины
SCSI Small Computer System Interface – это шина ввода-вывода, интерфейс, разработанный для объединения на одной шине различных по своему назначению устройств (HDD, CD, DVD, стримеры, сканеры, принтеры и т. д.).

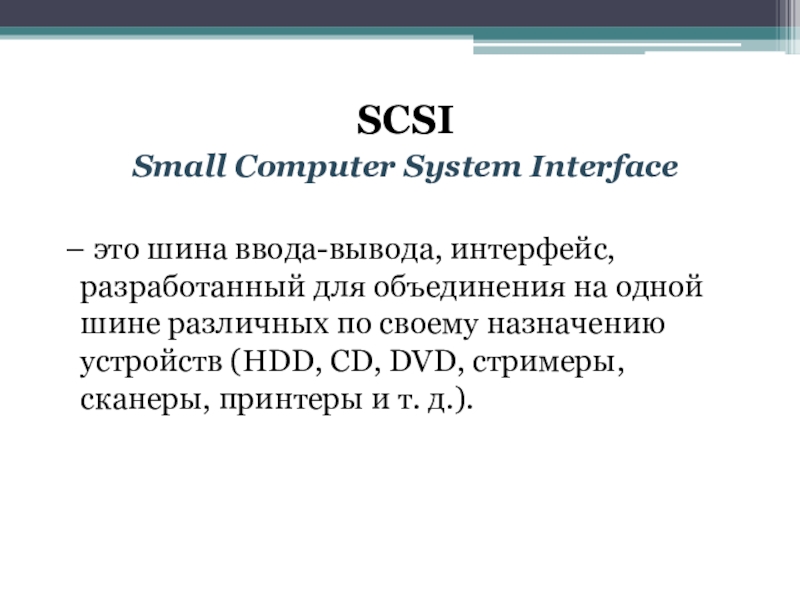

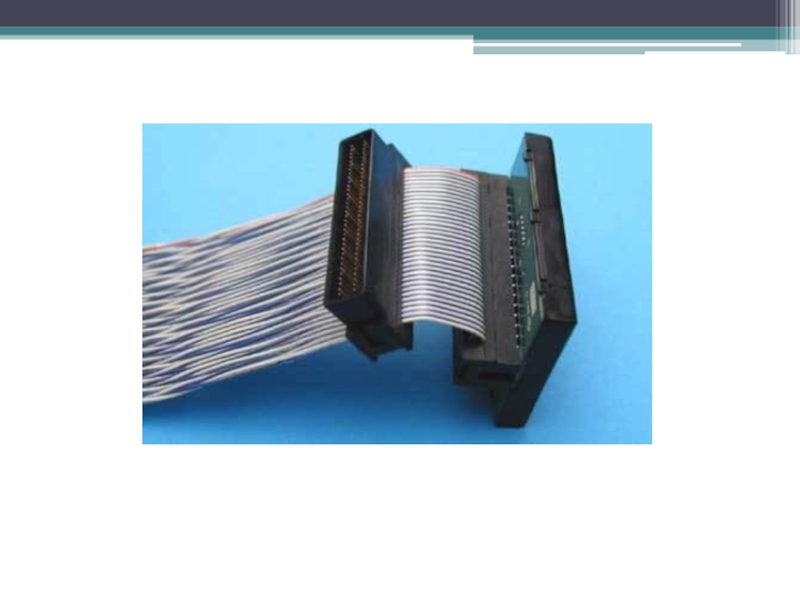

Слайд 2SCSI
Small Computer System Interface
– это шина ввода-вывода, интерфейс, разработанный
для объединения на одной шине различных по своему назначению устройств (HDD, CD, DVD, стримеры, сканеры, принтеры и т. д.).
Слайд 4Разновидности SCSI
SCSI-1- стандартизован в 1986 г.
SCSI-2(Fast SCSI и Wide SCSI)- был
предложен в 1989 г.
SCSI-3(Ultra SCSI)- предложен в 1992 г.
Ultra-2 SCSI-предложен в 1997 г.
Ultra-3 SCSI(Ultra-160 SCSI)- предложен в конце 1999 г.
Ultra-320 SCSI(Fast Ultra-320)-примерно 2000 г.
Ultra-640 SCSI- предложен в начале 2003 г.
SCSI-3(Ultra SCSI)- предложен в 1992 г.
Ultra-2 SCSI-предложен в 1997 г.
Ultra-3 SCSI(Ultra-160 SCSI)- предложен в конце 1999 г.
Ultra-320 SCSI(Fast Ultra-320)-примерно 2000 г.
Ultra-640 SCSI- предложен в начале 2003 г.

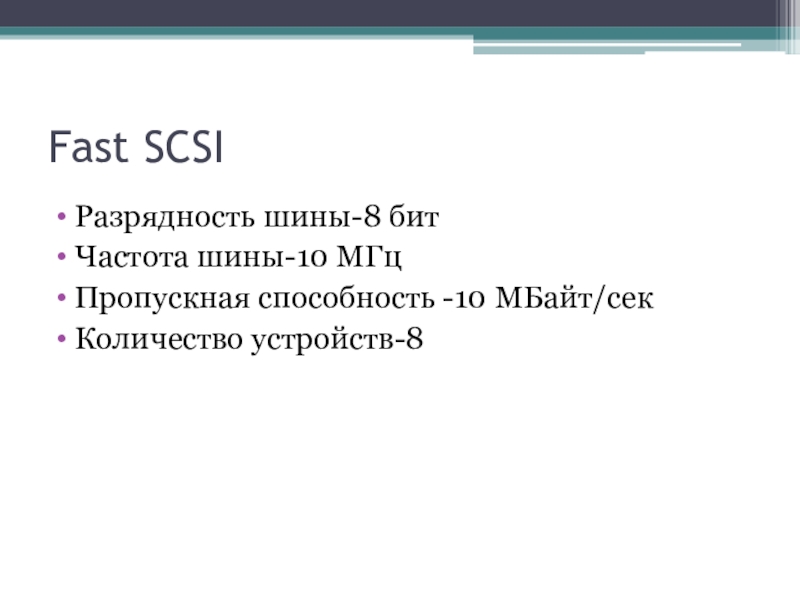

Слайд 5Fast SCSI
Разрядность шины-8 бит
Частота шины-10 МГц
Пропускная способность -10 МБайт/сек
Количество устройств-8
Слайд 6Wide SCSI
Разрядность шины-16 бит
Частота шины-10 МГц
Пропускная способность -20 МБайт/сек
Количество устройств-16
Слайд 7Ultra SCSI
Разрядность шины-8 бит
Частота шины-20 МГц
Пропускная способность -20 МБайт/сек
Количество устройств-4-8
Слайд 8Ultra Wide SCSI
Разрядность шины-16 бит
Частота шины-20 МГц
Пропускная способность -40 МБайт/сек
Количество устройств-4-16

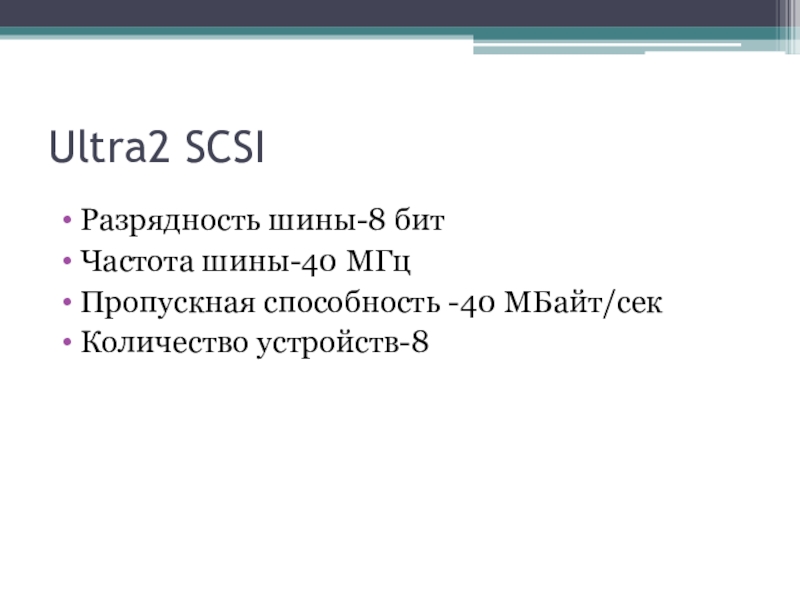

Слайд 9Ultra2 SCSI
Разрядность шины-8 бит
Частота шины-40 МГц
Пропускная способность -40 МБайт/сек
Количество устройств-8
Слайд 10Ultra2 Wide SCSI
Разрядность шины-16 бит
Частота шины-40 МГц
Пропускная способность -80 МБайт/сек
Количество устройств-16
Слайд 11Ultra3 SCSI
Разрядность шины-16 бит
Частота шины-40 МГц
Пропускная способность -160 МБайт/сек
Количество устройств-16

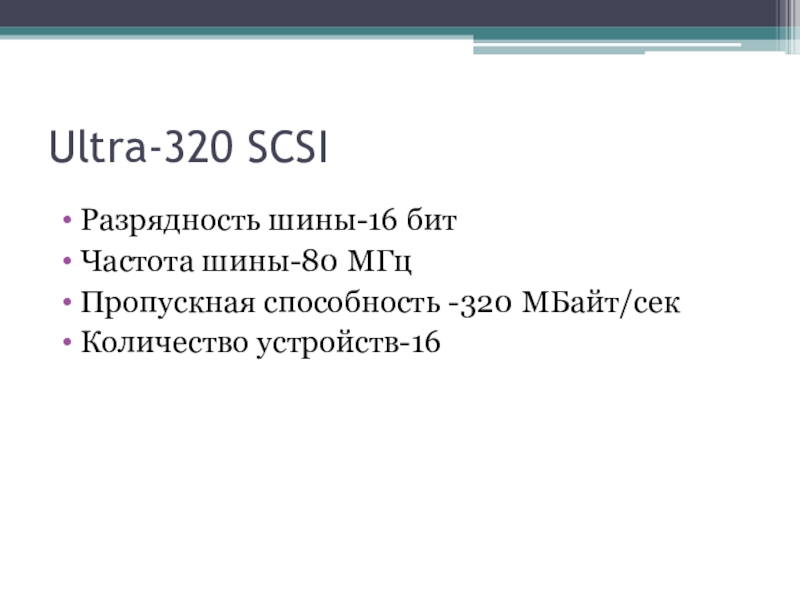

Слайд 12Ultra-320 SCSI
Разрядность шины-16 бит
Частота шины-80 МГц
Пропускная способность -320 МБайт/сек
Количество устройств-16
Слайд 13Ultra-640 SCSI
Разрядность шины-16 бит
Частота шины-160 МГц
Пропускная способность -640 МБайт/сек
Количество устройств-16

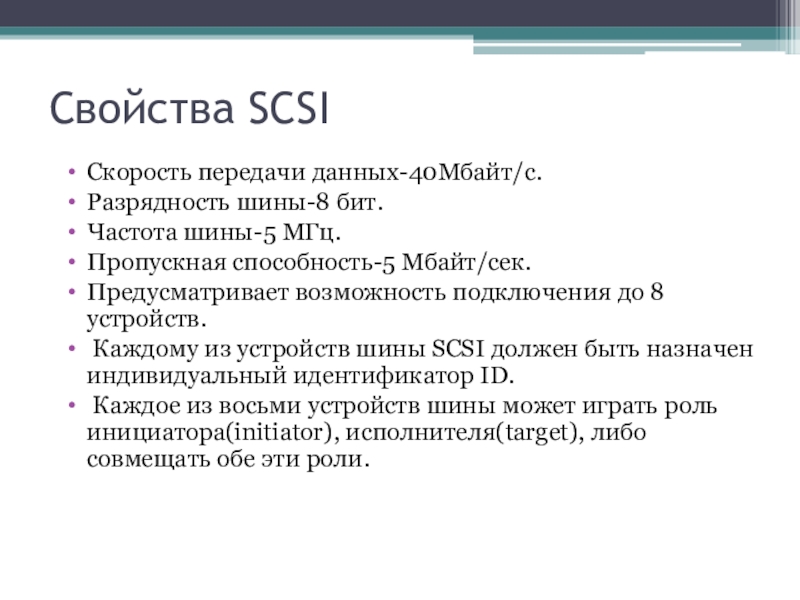

Слайд 14Свойства SCSI
Скорость передачи данных-40Мбайт/с.
Разрядность шины-8 бит.
Частота шины-5 МГц.
Пропускная способность-5 Мбайт/сек.
Предусматривает возможность
подключения до 8 устройств.
Каждому из устройств шины SCSI должен быть назначен индивидуальный идентификатор ID.
Каждое из восьми устройств шины может играть роль инициатора(initiator), исполнителя(target), либо совмещать обе эти роли.
Каждому из устройств шины SCSI должен быть назначен индивидуальный идентификатор ID.
Каждое из восьми устройств шины может играть роль инициатора(initiator), исполнителя(target), либо совмещать обе эти роли.
Слайд 16 Фазы работы шины SCSI
Протокол шины SCSI предусматривает восемь отдельных
фаз :
Bus Free – «Шина свободна»
Arbitration – «Арбитраж»
Selection – «Выборка»
Reselection – «Обратная выборка»
Command – «Команда»
Data – «Данные»
Status – «Состояние »
Message – «Сообщение»
Bus Free – «Шина свободна»
Arbitration – «Арбитраж»
Selection – «Выборка»
Reselection – «Обратная выборка»
Command – «Команда»
Data – «Данные»
Status – «Состояние »
Message – «Сообщение»
