Презентация, доклад по теме Архитектура ПК
Содержание
- 1. Презентация по теме Архитектура ПК
- 2. Компьютер - это универсальное (многофункциональное) электронное программно-управляемое
- 3. Устройство ПК В основу построения большинства ЭВМ
- 4. Слайд 4
- 5. МОНИТОРСИСТЕМНЫЙ БЛОКМЫШЬКЛАВИАТУРАБазовая конфигурация ПК - минимальный комплект аппаратный средств, достаточный для работы с компьютером
- 6. Магистрально - модульный принцип построения ПК Современный
- 7. СХЕМА «ОСНОВНЫЕ УСТРОЙСТВА ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА»ОЗУПЗУПроцессорШина
- 8. Шина данных – передаются данные между различными
- 9. Модульный принцип Принцип открытой архитектурыПозволяет менять
- 10. Материнская плата – основная часть системного блока,
- 11. Слайд 11
- 12. Процессор – мозг системного блока, выполняет логические
- 13. П О Р Ц Е С С
- 14. УУ управляет работой всех устройств ПК по
- 15. Тактовая частота – количество тактов в секундуИзмеряется

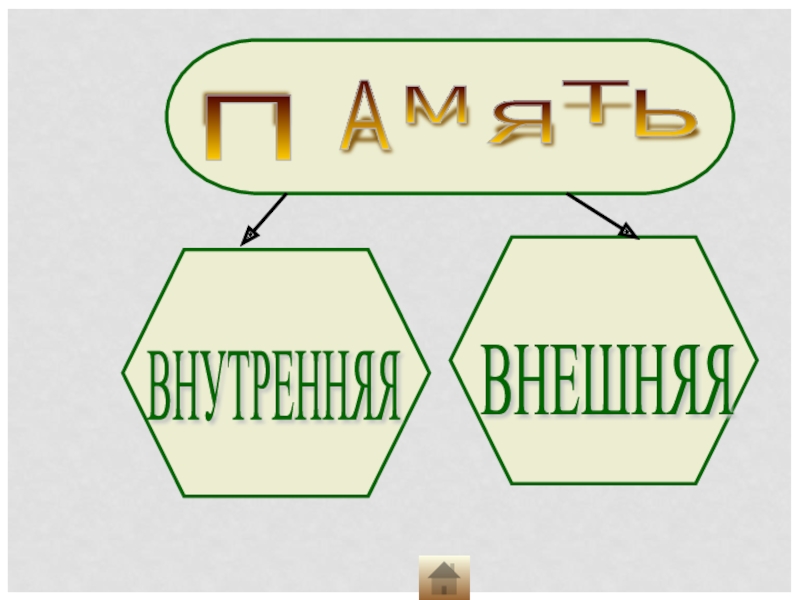

- 16. П А М Я Т Ь ВНЕШНЯЯ ВНУТРЕННЯЯ

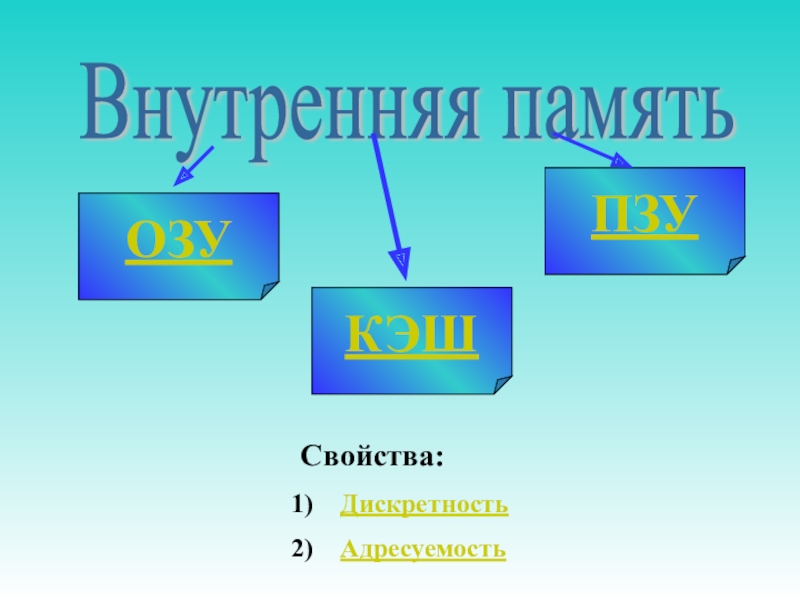

- 17. Внутренняя память ОЗУПЗУКЭШСвойства:Дискретность Адресуемость
- 18. Свойства внутренней памятиДискретность Память состоит из отдельных
- 19. ОЗУ – это память, используемая для чтения
- 20. Оперативная память – память для временного хранения
- 21. Принципиальная схема оперативной памятиБайт - наименьшая адресуемая часть оперативной памяти
- 22. БитЯчейка памяти, хранящая один двоичный знак, называется
- 23. ПЗУ – это память, предназначенная только для
- 24. Кэш-память - является промежуточным запоминающим устройством, как
- 25. НЖМД, винчестерВнешняя память НГМД, дисковод CDCD-CD-ROM Flash-памятьСлужит
- 26. НЖМД, винчестер Служит для постоянного хранения информации.
- 27. НГМД Гибкие диски служат для переноса информации
- 28. ГИБКИЙ ДИСКЗащитный корпусФланец привода дискаЗащитная шторкаОтверстие запрета
- 29. Дискета - гибкий магнитный диск (floppy disk)
- 30. CD-ROM устройство для считывания информации с лазерных
- 31. Дисковод в современных компьютерах устанавливается редко. Вместо дисководов в современных компьютерах устанавливают картридер.
- 32. Картридер – устройство для чтения/записи информации на

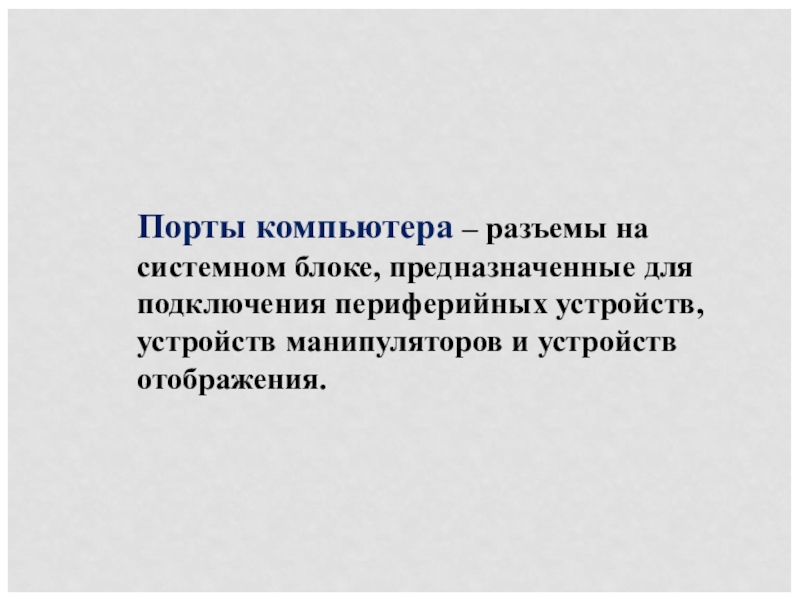

- 33. Порты компьютера – разъемы на системном блоке,

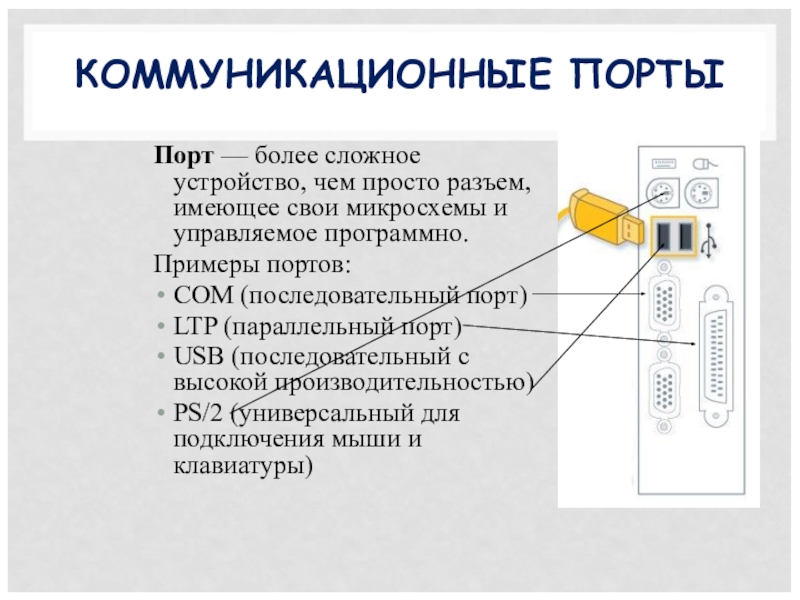

- 34. КОММУНИКАЦИОННЫЕ ПОРТЫПорт — более сложное устройство, чем

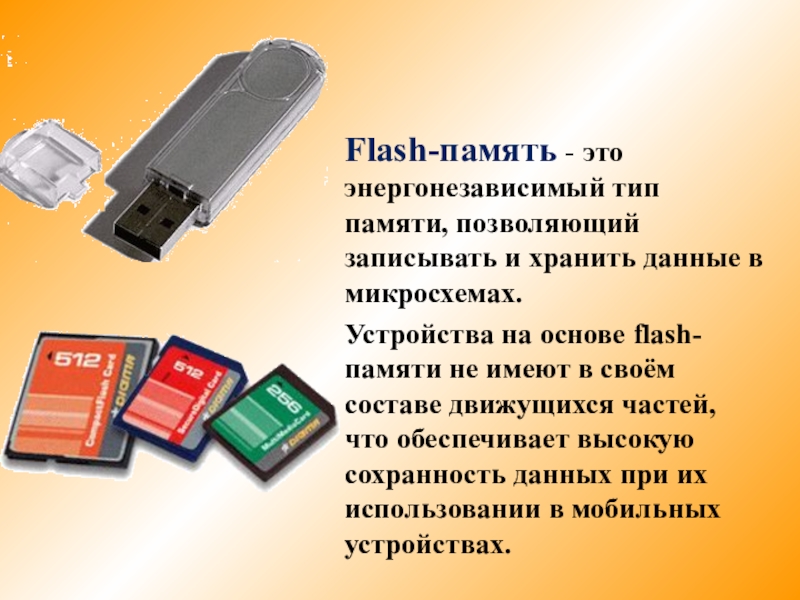

- 35. Flash-память - это энергонезависимый тип памяти, позволяющий

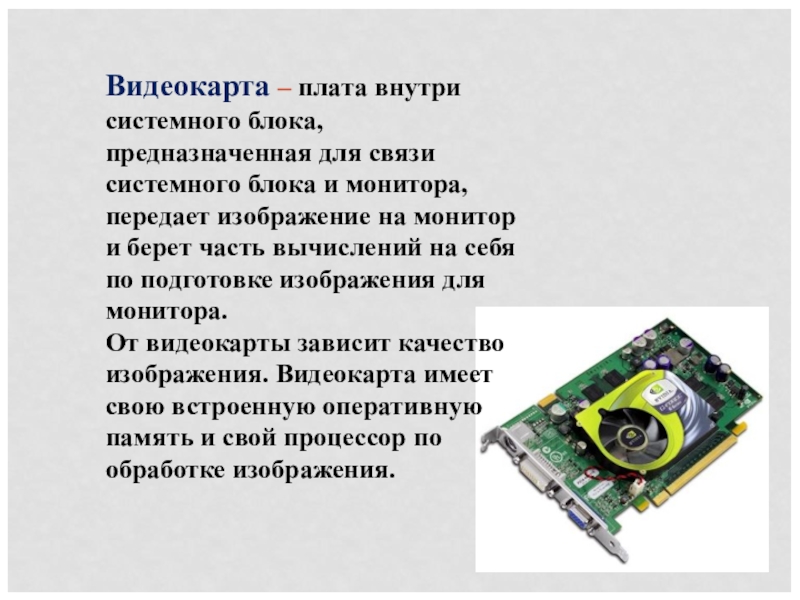

- 36. Видеокарта – плата внутри системного блока, предназначенная

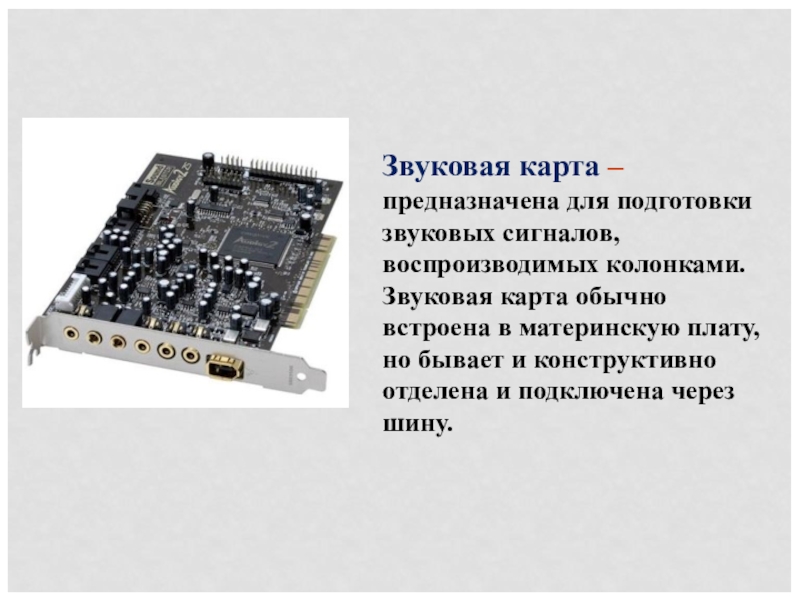

- 37. Звуковая карта – предназначена для подготовки звуковых
- 38. Сетевая карта – плата, устройство, устанавливается в

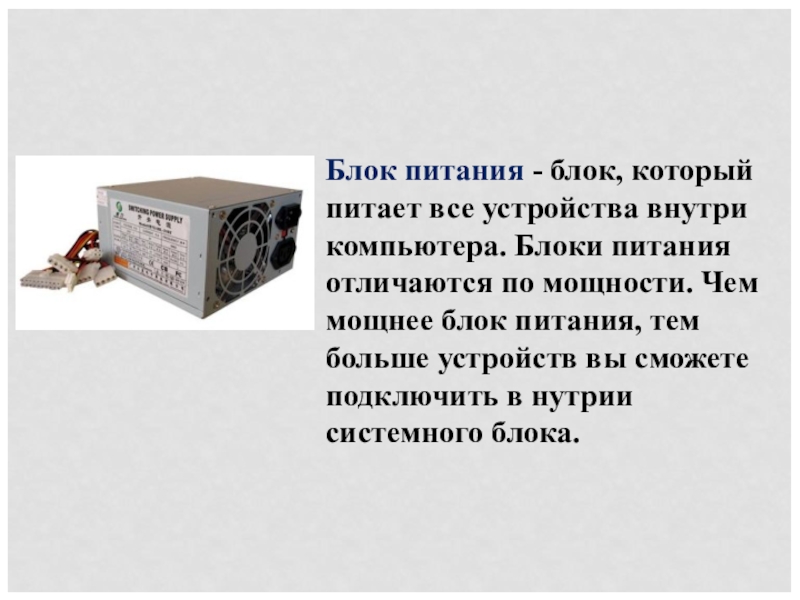

- 39. Блок питания - блок, который питает все
- 40. Кулеры – вентиляторы, предназначенные для воздушного охлаждения.

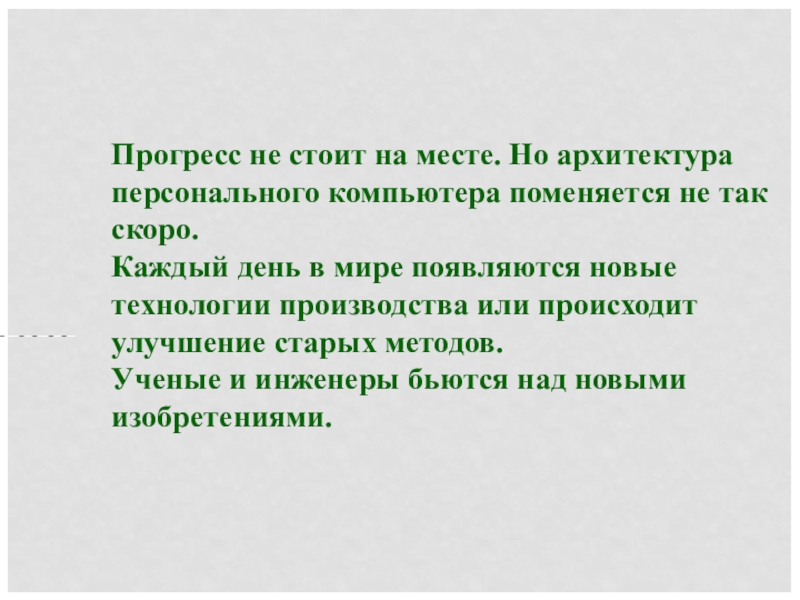

- 41. Прогресс не стоит на месте. Но архитектура
Компьютер - это универсальное (многофункциональное) электронное программно-управляемое устройство для хранения, обработки и передачи информации.Архитектура ПК Под архитектурой компьютера понимается его логическая организация, структура и ресурсы, т.е. внутреннее устройство ПК.

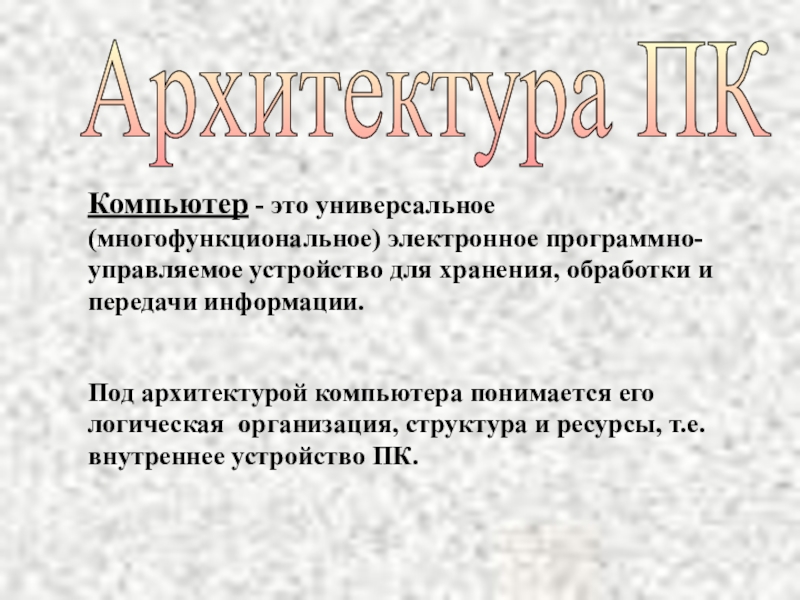

Слайд 2Компьютер - это универсальное (многофункциональное) электронное программно-управляемое устройство для хранения, обработки
и передачи информации.
Архитектура ПК
Под архитектурой компьютера понимается его логическая организация, структура и ресурсы, т.е. внутреннее устройство ПК.

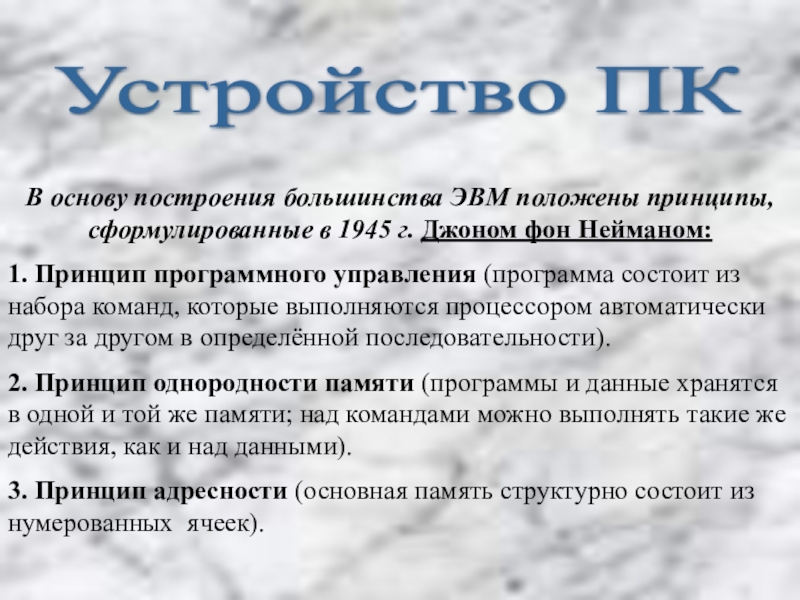

Слайд 3Устройство ПК
В основу построения большинства ЭВМ положены принципы, сформулированные в
1945 г. Джоном фон Нейманом:
1. Принцип программного управления (программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определённой последовательности).
2. Принцип однородности памяти (программы и данные хранятся в одной и той же памяти; над командами можно выполнять такие же действия, как и над данными).
3. Принцип адресности (основная память структурно состоит из нумерованных ячеек).
1. Принцип программного управления (программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определённой последовательности).
2. Принцип однородности памяти (программы и данные хранятся в одной и той же памяти; над командами можно выполнять такие же действия, как и над данными).
3. Принцип адресности (основная память структурно состоит из нумерованных ячеек).
Слайд 5МОНИТОР
СИСТЕМНЫЙ БЛОК
МЫШЬ
КЛАВИАТУРА

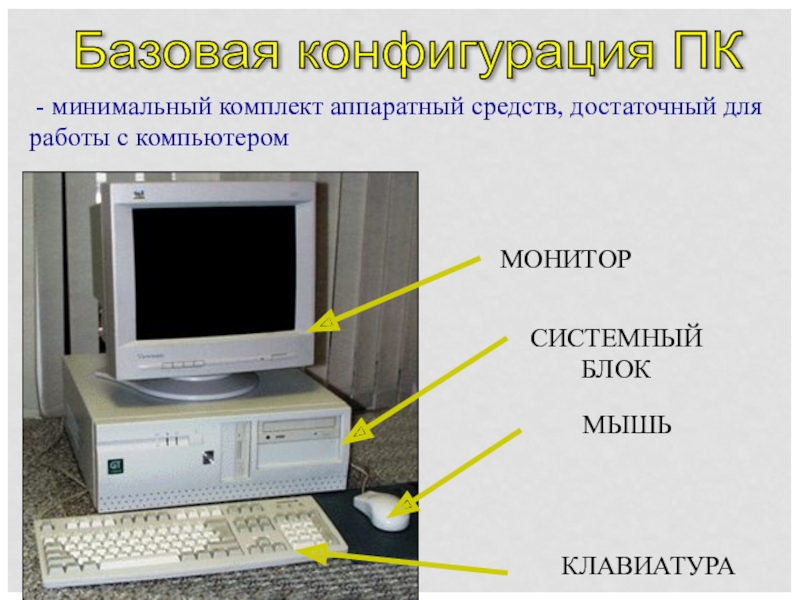

Базовая конфигурация ПК
- минимальный комплект аппаратный средств, достаточный
для работы с компьютером

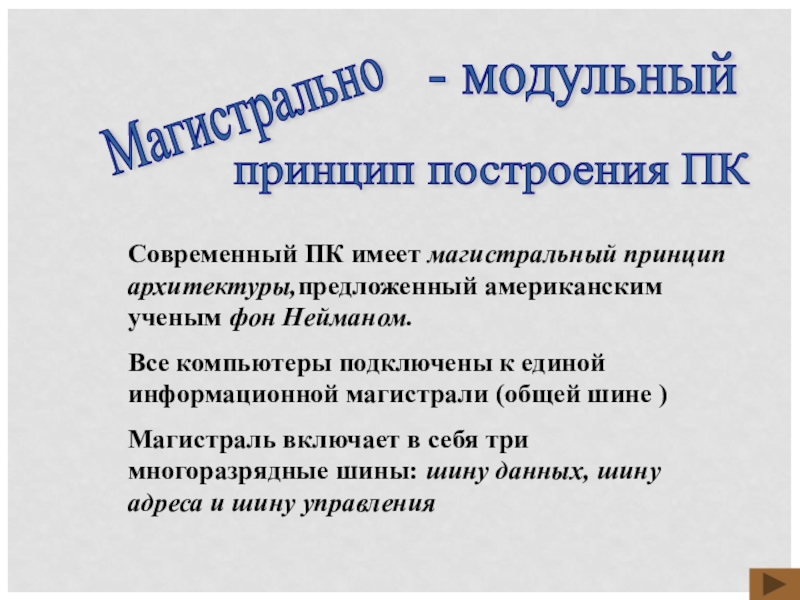

Слайд 6Магистрально
- модульный
принцип построения ПК
Современный ПК имеет магистральный
принцип архитектуры,предложенный американским ученым фон Нейманом.
Все компьютеры подключены к единой информационной магистрали (общей шине )
Магистраль включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления
Все компьютеры подключены к единой информационной магистрали (общей шине )
Магистраль включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления

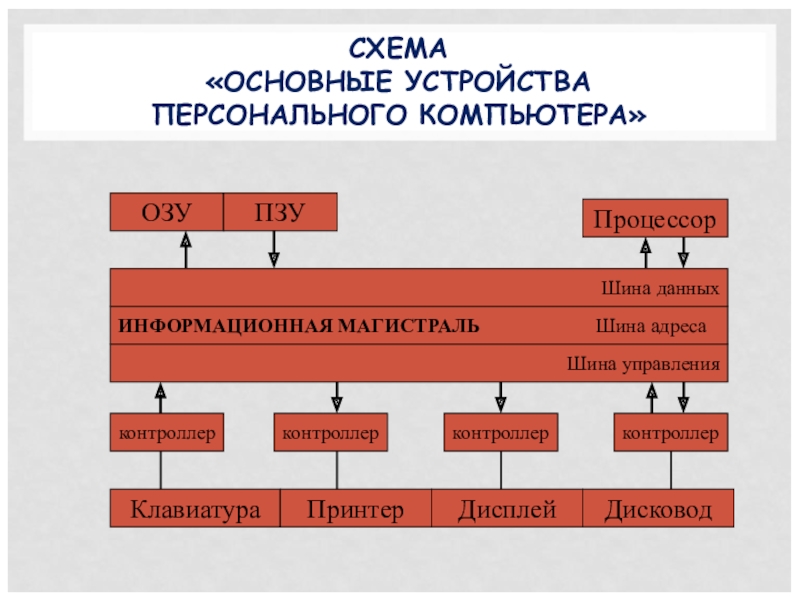

Слайд 7СХЕМА
«ОСНОВНЫЕ УСТРОЙСТВА
ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА»
ОЗУ
ПЗУ
Процессор
Шина данных
ИНФОРМАЦИОННАЯ МАГИСТРАЛЬ
Шина адреса
Шина управления
контроллер
контроллер
контроллер
контроллер
Клавиатура
Принтер
Дисплей
Дисковод

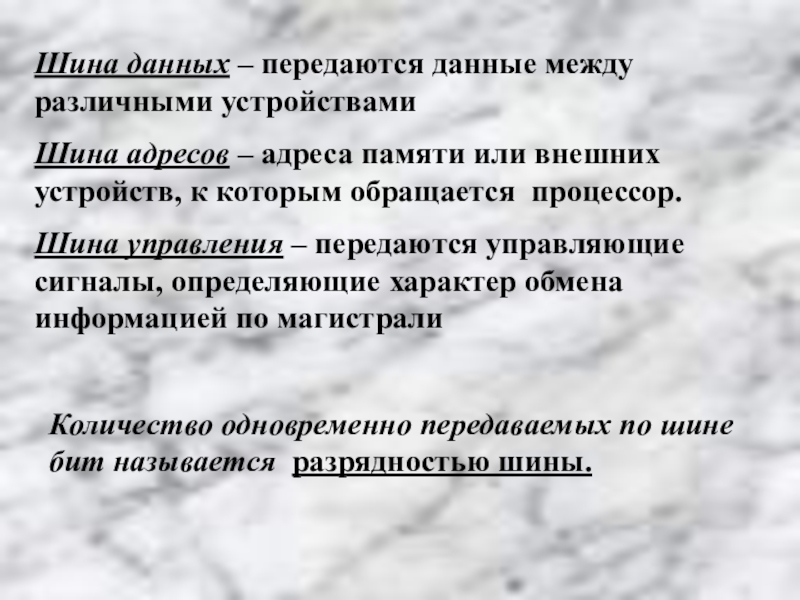

Слайд 8Шина данных – передаются данные между различными устройствами
Шина адресов –
адреса памяти или внешних устройств, к которым обращается процессор.
Шина управления – передаются управляющие сигналы, определяющие характер обмена информацией по магистрали
Шина управления – передаются управляющие сигналы, определяющие характер обмена информацией по магистрали
Количество одновременно передаваемых по шине бит называется разрядностью шины.

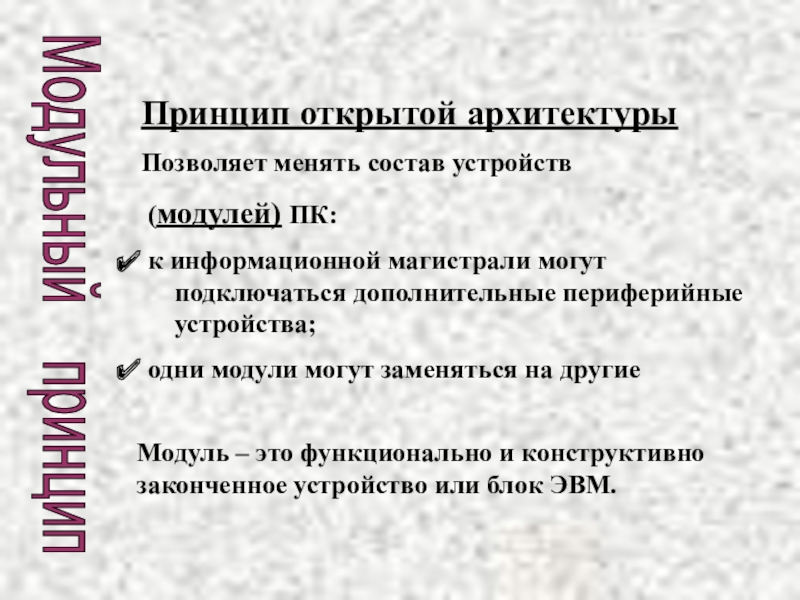

Слайд 9Модульный принцип
Принцип открытой архитектуры
Позволяет менять состав устройств
(модулей) ПК:
к информационной магистрали могут
подключаться дополнительные периферийные
устройства;
одни модули могут заменяться на другие
одни модули могут заменяться на другие
Модуль – это функционально и конструктивно законченное устройство или блок ЭВМ.

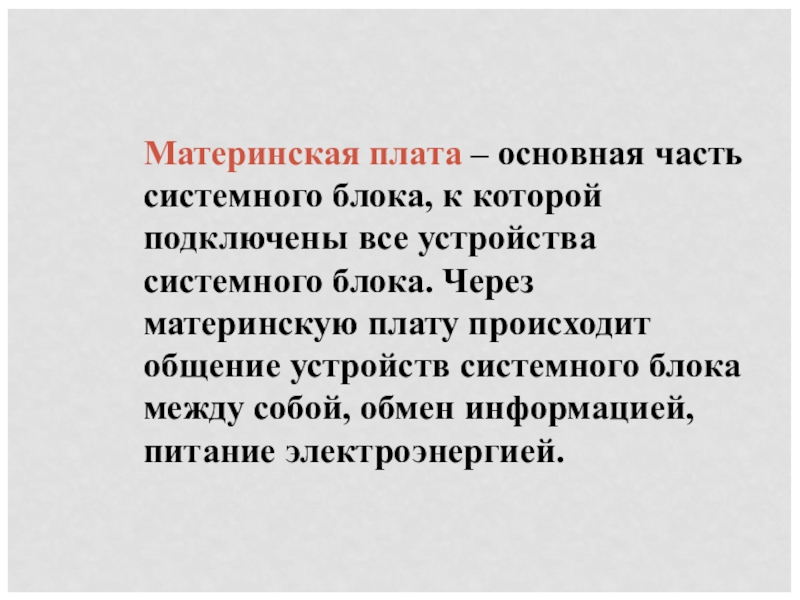

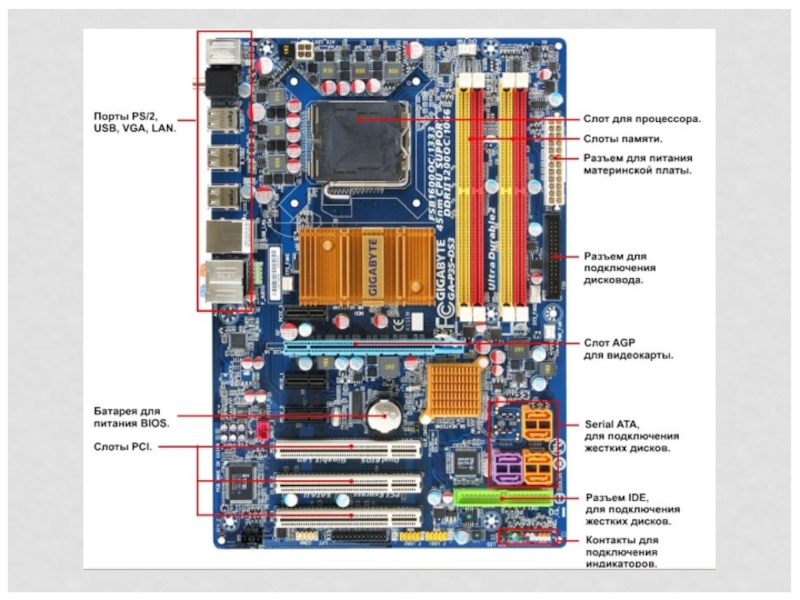

Слайд 10Материнская плата – основная часть системного блока, к которой подключены все
устройства системного блока. Через материнскую плату происходит общение устройств системного блока между собой, обмен информацией, питание электроэнергией.
Слайд 12Процессор – мозг системного блока, выполняет логические операции. От его скорости,
частоты во многом зависит быстродействие компьютера и вся его архитектура.

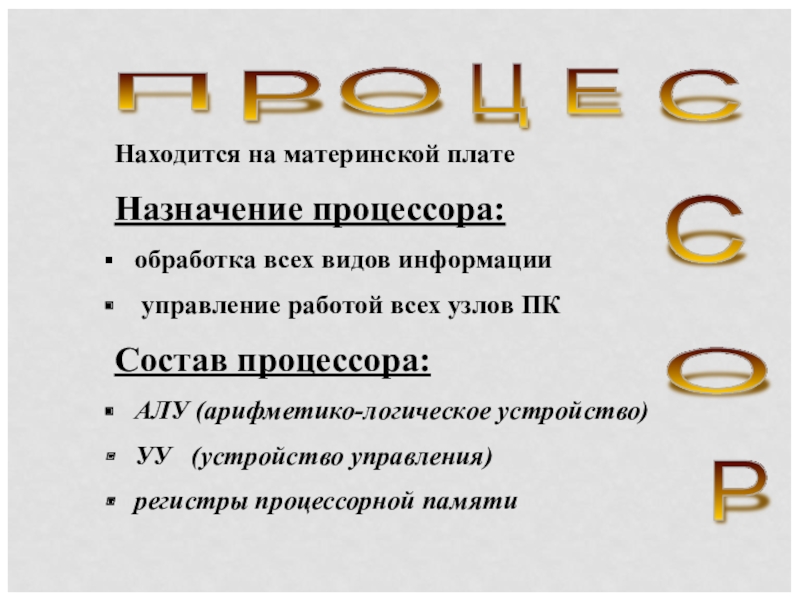

Слайд 13П
О
Р
Ц
Е
С
С
О
Р
Находится на
материнской плате
Назначение процессора:
обработка всех видов информации
управление работой всех узлов ПК
Состав процессора:
АЛУ (арифметико-логическое устройство)
УУ (устройство управления)
регистры процессорной памяти
Назначение процессора:
обработка всех видов информации
управление работой всех узлов ПК
Состав процессора:
АЛУ (арифметико-логическое устройство)
УУ (устройство управления)
регистры процессорной памяти

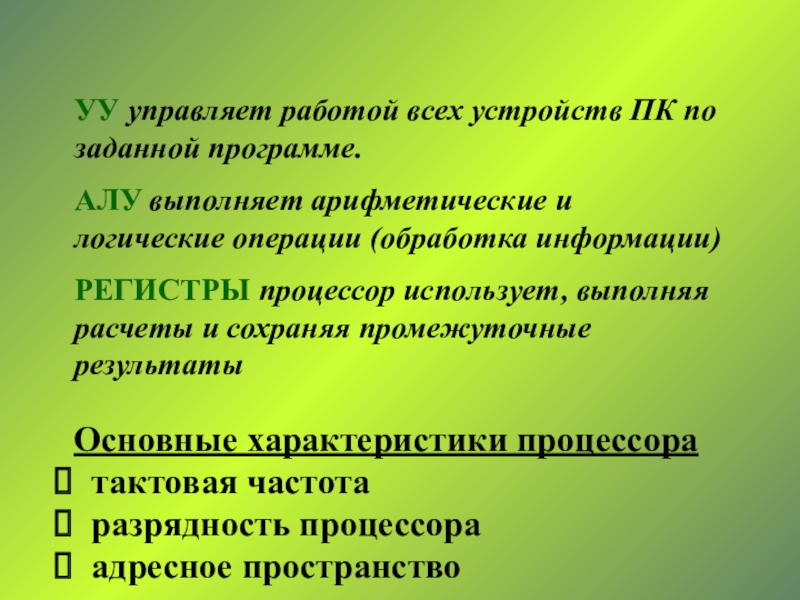

Слайд 14УУ управляет работой всех устройств ПК по заданной программе.
АЛУ выполняет арифметические
и логические операции (обработка информации)
РЕГИСТРЫ процессор использует, выполняя расчеты и сохраняя промежуточные результаты
РЕГИСТРЫ процессор использует, выполняя расчеты и сохраняя промежуточные результаты
Основные характеристики процессора
тактовая частота
разрядность процессора
адресное пространство

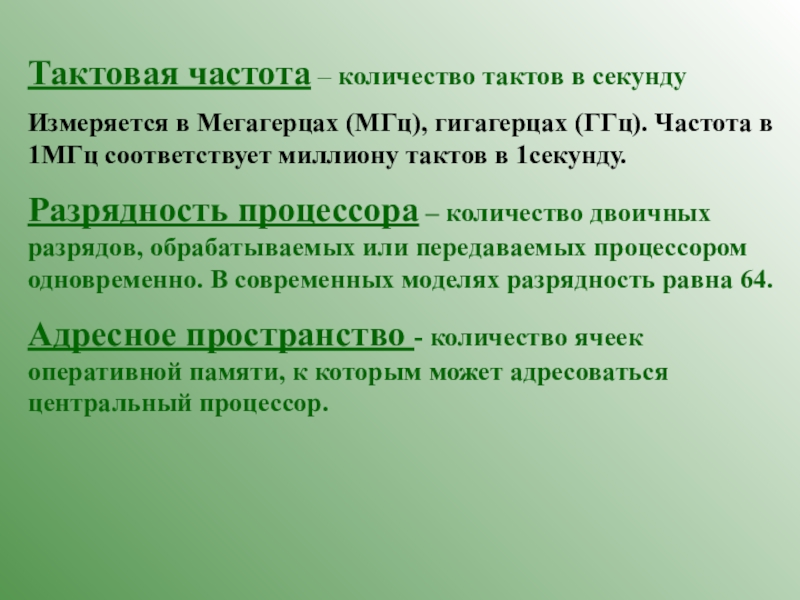

Слайд 15Тактовая частота – количество тактов в секунду
Измеряется в Мегагерцах (МГц), гигагерцах
(ГГц). Частота в 1МГц соответствует миллиону тактов в 1секунду.
Разрядность процессора – количество двоичных разрядов, обрабатываемых или передаваемых процессором одновременно. В современных моделях разрядность равна 64.
Адресное пространство - количество ячеек оперативной памяти, к которым может адресоваться центральный процессор.
Разрядность процессора – количество двоичных разрядов, обрабатываемых или передаваемых процессором одновременно. В современных моделях разрядность равна 64.
Адресное пространство - количество ячеек оперативной памяти, к которым может адресоваться центральный процессор.

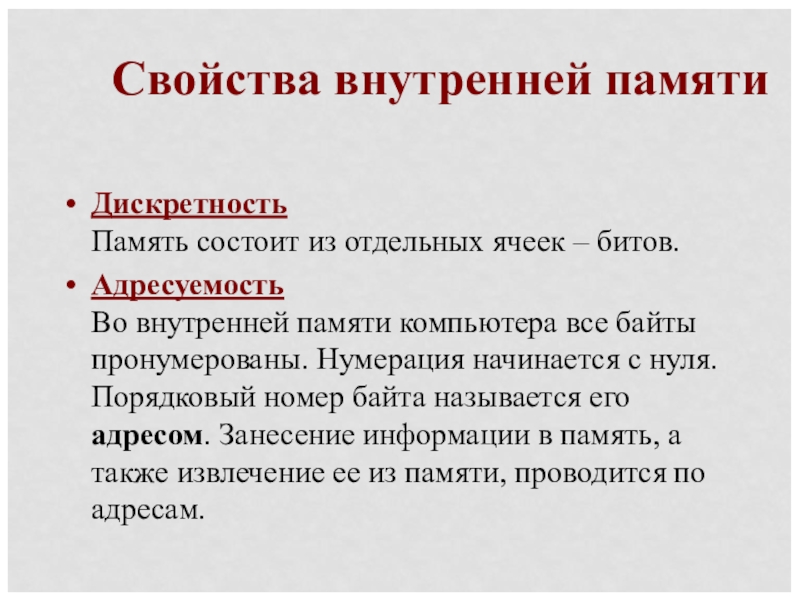

Слайд 18Свойства внутренней памяти
Дискретность
Память состоит из отдельных ячеек – битов.
Адресуемость
Во внутренней памяти
компьютера все байты пронумерованы. Нумерация начинается с нуля. Порядковый номер байта называется его адресом. Занесение информации в память, а также извлечение ее из памяти, проводится по адресам.

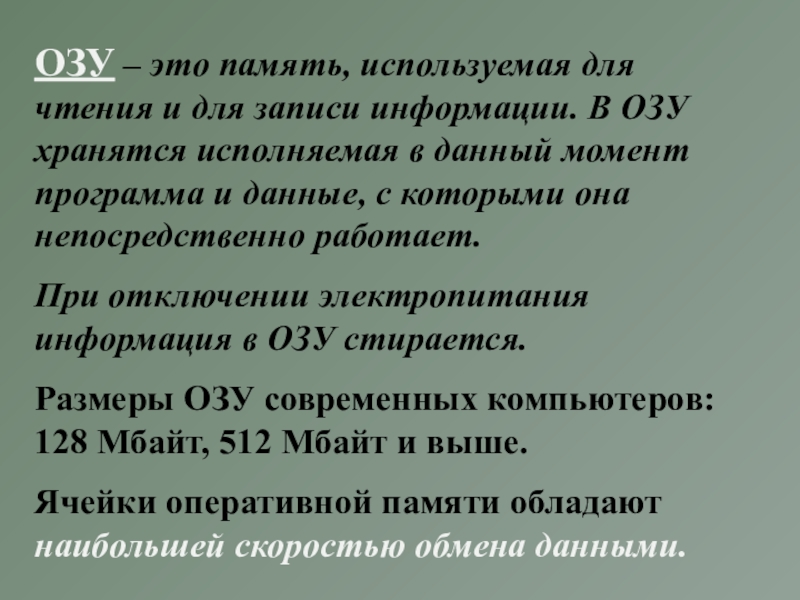

Слайд 19ОЗУ – это память, используемая для чтения и для записи информации.
В ОЗУ хранятся исполняемая в данный момент программа и данные, с которыми она непосредственно работает.
При отключении электропитания информация в ОЗУ стирается.
Размеры ОЗУ современных компьютеров: 128 Мбайт, 512 Мбайт и выше.
Ячейки оперативной памяти обладают наибольшей скоростью обмена данными.
При отключении электропитания информация в ОЗУ стирается.
Размеры ОЗУ современных компьютеров: 128 Мбайт, 512 Мбайт и выше.
Ячейки оперативной памяти обладают наибольшей скоростью обмена данными.
Слайд 20Оперативная память –
память для временного хранения данных в компьютере, используется
только, когда компьютер работает. От объема и скорости оперативной памяти зависит быстродействие компьютера.
Слайд 21Принципиальная схема
оперативной памяти
Байт - наименьшая адресуемая часть оперативной памяти
Слайд 22Бит
Ячейка памяти, хранящая один двоичный знак, называется «бит».
Бит (ячейка) – наименьшая
частица памяти компьютера.
В одном бите памяти хранится один бит информации.
В одном бите памяти хранится один бит информации.

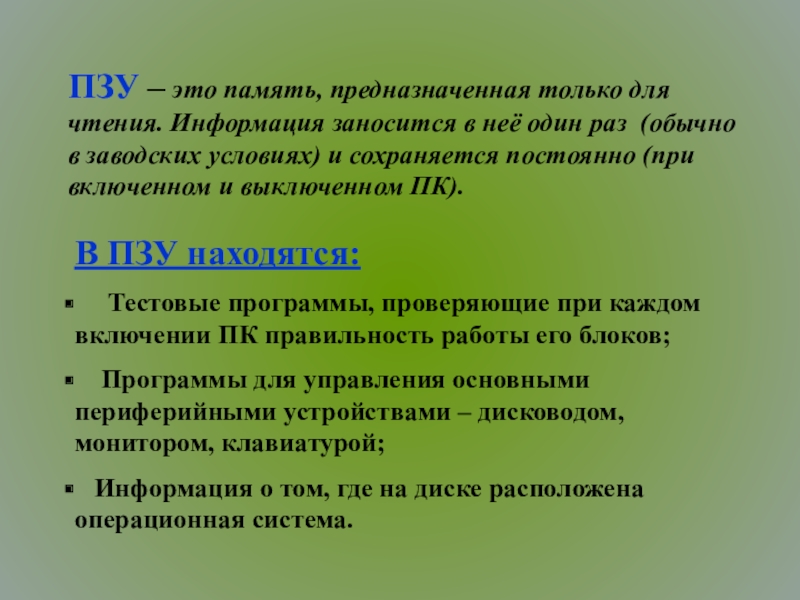

Слайд 23ПЗУ – это память, предназначенная только для чтения. Информация заносится в
неё один раз (обычно в заводских условиях) и сохраняется постоянно (при включенном и выключенном ПК).
В ПЗУ находятся:
Тестовые программы, проверяющие при каждом включении ПК правильность работы его блоков;
Программы для управления основными периферийными устройствами – дисководом, монитором, клавиатурой;
Информация о том, где на диске расположена операционная система.

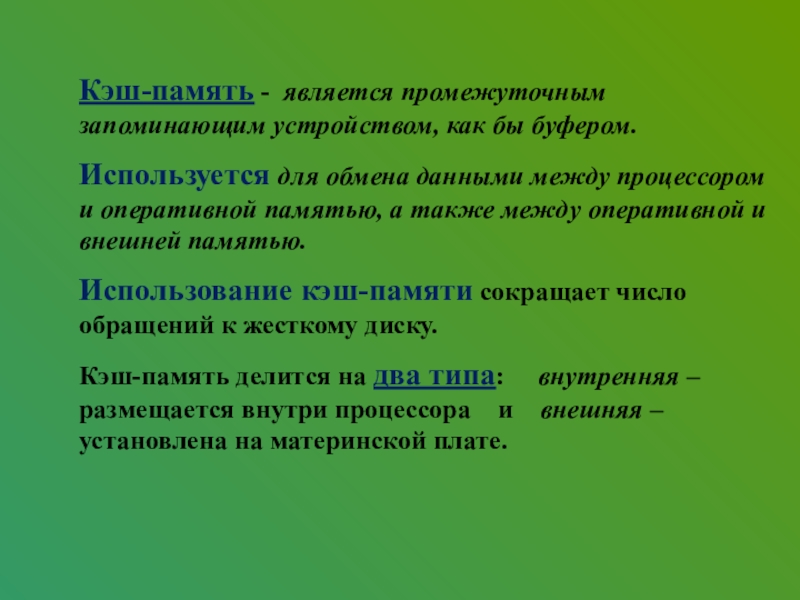

Слайд 24Кэш-память - является промежуточным запоминающим устройством, как бы буфером.
Используется для обмена
данными между процессором и оперативной памятью, а также между оперативной и внешней памятью.
Использование кэш-памяти сокращает число обращений к жесткому диску.
Кэш-память делится на два типа: внутренняя – размещается внутри процессора и внешняя – установлена на материнской плате.
Использование кэш-памяти сокращает число обращений к жесткому диску.
Кэш-память делится на два типа: внутренняя – размещается внутри процессора и внешняя – установлена на материнской плате.
Слайд 25НЖМД,
винчестер
Внешняя
память
НГМД, дисковод
CDCD-CD-ROM
Flash-память
Служит для длительного хранения информации,
является энергонезависимой памятью.
Носитель информации – устройство, на котором хранится информация.
Носитель информации – устройство, на котором хранится информация.

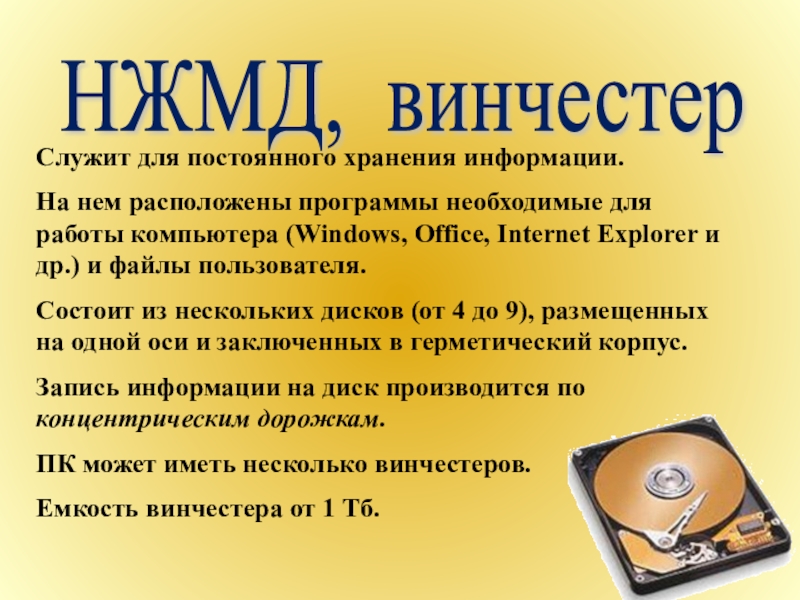

Слайд 26НЖМД, винчестер
Служит для постоянного хранения информации.
На нем расположены программы
необходимые для работы компьютера (Windows, Office, Internet Explorer и др.) и файлы пользователя.
Состоит из нескольких дисков (от 4 до 9), размещенных на одной оси и заключенных в герметический корпус.
Запись информации на диск производится по концентрическим дорожкам.
ПК может иметь несколько винчестеров.
Емкость винчестера от 1 Тб.
Состоит из нескольких дисков (от 4 до 9), размещенных на одной оси и заключенных в герметический корпус.
Запись информации на диск производится по концентрическим дорожкам.
ПК может иметь несколько винчестеров.
Емкость винчестера от 1 Тб.
Слайд 27НГМД
Гибкие диски служат для переноса информации с компьютера на компьютер.
Информация
записывается по концентрическим дорожкам с двух сторон магнитным способом.
Емкость одного сектора равна 512 байт.
Форматирование диска (разметка) – создание структуры диска, т.е. подготовка диска для записи информации.
Емкость одного сектора равна 512 байт.
Форматирование диска (разметка) – создание структуры диска, т.е. подготовка диска для записи информации.
Слайд 28ГИБКИЙ ДИСК
Защитный корпус
Фланец привода диска
Защитная шторка
Отверстие запрета записи
Отверстие - признак дискеты
высокой плотности
3,5’’
1,44 Mb
300 об/мин.
100 мс
500 Kb/c

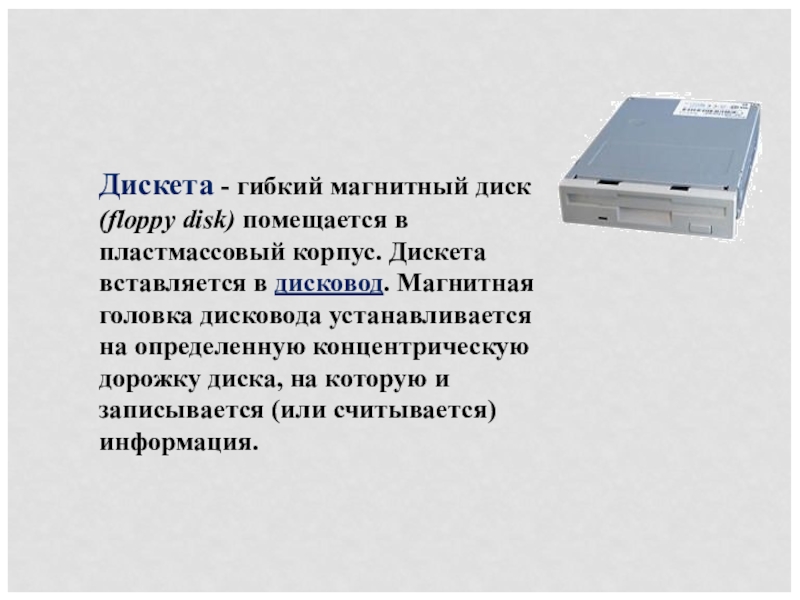

Слайд 29Дискета - гибкий магнитный диск (floppy disk) помещается в пластмассовый корпус.
Дискета вставляется в дисковод. Магнитная головка дисковода устанавливается на определенную концентрическую дорожку диска, на которую и записывается (или считывается) информация.

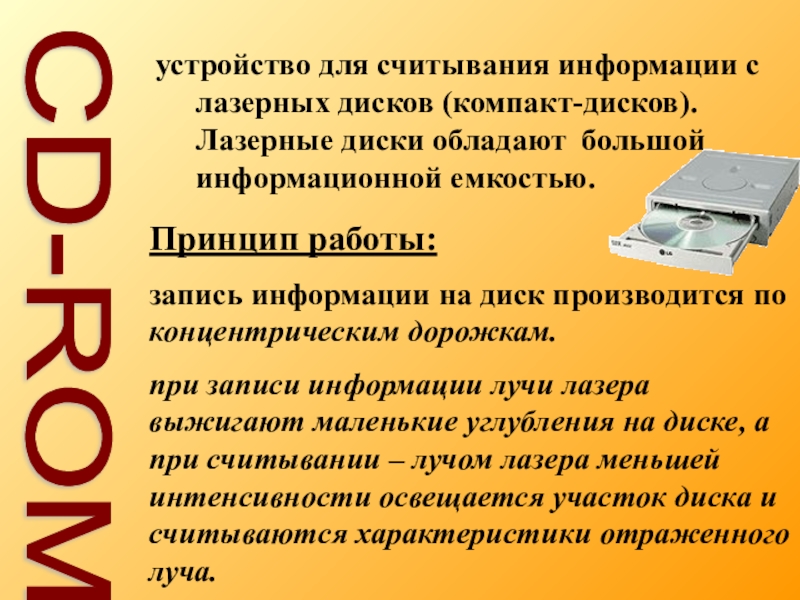

Слайд 30CD-ROM
устройство для считывания информации с лазерных дисков (компакт-дисков). Лазерные диски
обладают большой информационной емкостью.
Принцип работы:
запись информации на диск производится по концентрическим дорожкам.
при записи информации лучи лазера выжигают маленькие углубления на диске, а при считывании – лучом лазера меньшей интенсивности освещается участок диска и считываются характеристики отраженного луча.

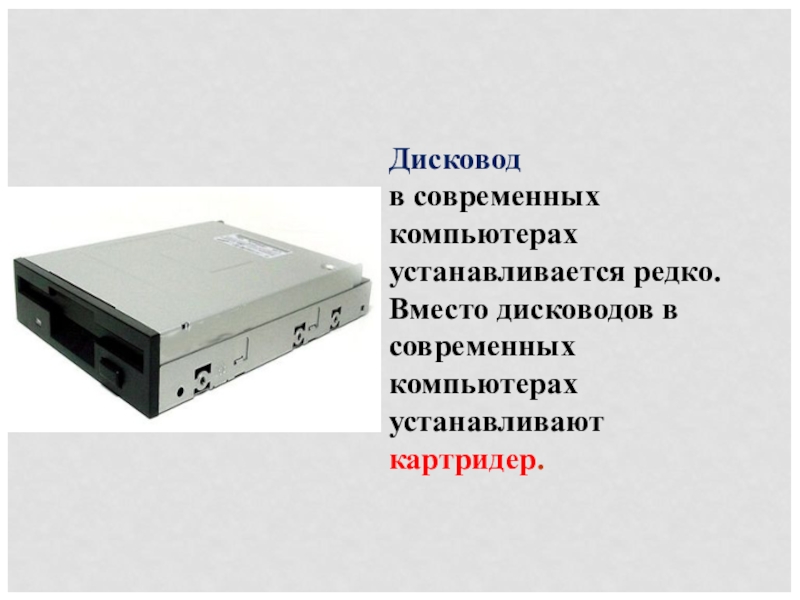

Слайд 31Дисковод
в современных компьютерах устанавливается редко. Вместо дисководов в современных компьютерах
устанавливают картридер.

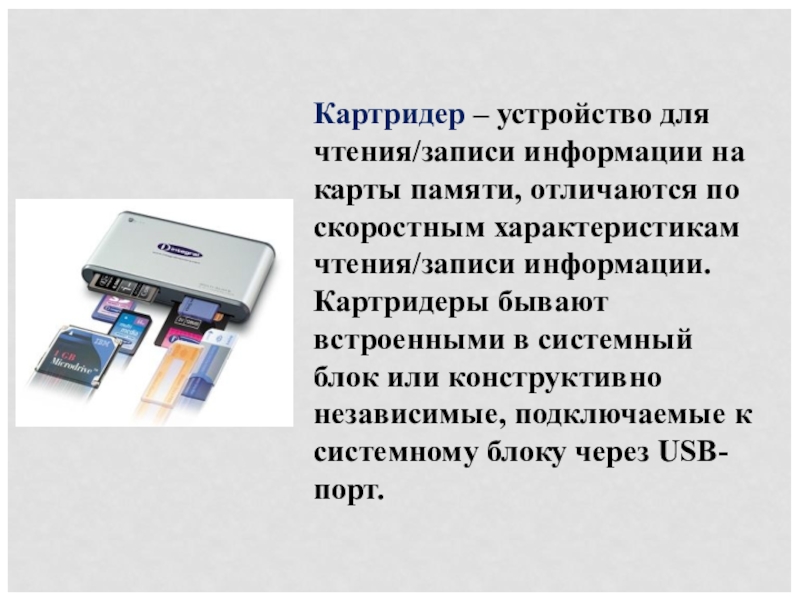

Слайд 32Картридер – устройство для чтения/записи информации на карты памяти, отличаются по
скоростным характеристикам чтения/записи информации. Картридеры бывают встроенными в системный блок или конструктивно независимые, подключаемые к системному блоку через USB-порт.
Слайд 33Порты компьютера – разъемы на системном блоке, предназначенные для подключения периферийных
устройств, устройств манипуляторов и устройств отображения.
Слайд 34КОММУНИКАЦИОННЫЕ ПОРТЫ
Порт — более сложное устройство, чем просто разъем, имеющее свои
микросхемы и управляемое программно.
Примеры портов:
COM (последовательный порт)
LTP (параллельный порт)
USB (последовательный с высокой производительностью)
PS/2 (универсальный для подключения мыши и клавиатуры)
Примеры портов:
COM (последовательный порт)
LTP (параллельный порт)
USB (последовательный с высокой производительностью)
PS/2 (универсальный для подключения мыши и клавиатуры)
Слайд 35Flash-память - это энергонезависимый тип памяти, позволяющий записывать и хранить данные
в микросхемах.
Устройства на основе flash-памяти не имеют в своём составе движущихся частей, что обеспечивает высокую сохранность данных при их использовании в мобильных устройствах.
Устройства на основе flash-памяти не имеют в своём составе движущихся частей, что обеспечивает высокую сохранность данных при их использовании в мобильных устройствах.
Слайд 36Видеокарта – плата внутри системного блока, предназначенная для связи системного блока
и монитора, передает изображение на монитор и берет часть вычислений на себя по подготовке изображения для монитора.
От видеокарты зависит качество изображения. Видеокарта имеет свою встроенную оперативную память и свой процессор по обработке изображения.
От видеокарты зависит качество изображения. Видеокарта имеет свою встроенную оперативную память и свой процессор по обработке изображения.
Слайд 37Звуковая карта – предназначена для подготовки звуковых сигналов, воспроизводимых колонками. Звуковая
карта обычно встроена в материнскую плату, но бывает и конструктивно отделена и подключена через шину.
Слайд 38Сетевая карта – плата, устройство, устанавливается в материнскую плату или встроено
в нее.
Сетевая карта служит для соединения компьютера с другими компьютерами по локальной сети или для подключения к сети Интернет.
Сетевая карта служит для соединения компьютера с другими компьютерами по локальной сети или для подключения к сети Интернет.
Слайд 39Блок питания - блок, который питает все устройства внутри компьютера. Блоки
питания отличаются по мощности. Чем мощнее блок питания, тем больше устройств вы сможете подключить в нутрии системного блока.
Слайд 40 Кулеры – вентиляторы, предназначенные для воздушного охлаждения. Обычно кулеры установлены внутри
блока питания, на процессоре, на видеокарте. Дополнительный кулер может быть установлен на системном блоке, для охлаждения всего блока.
Слайд 41Прогресс не стоит на месте. Но архитектура персонального компьютера поменяется не
так скоро.
Каждый день в мире появляются новые технологии производства или происходит улучшение старых методов.
Ученые и инженеры бьются над новыми изобретениями.
Каждый день в мире появляются новые технологии производства или происходит улучшение старых методов.
Ученые и инженеры бьются над новыми изобретениями.
