Презентация, доклад по робототехнике на тему : Использование технологии bluetooth для подключения робота ev3 к компьютеру (6 класс)

Содержание

ДАВАЙТЕ ВСПОМНИМ …Что такое технология Bluetooth?Какие устройства можно подключить к компьютеру, планшету, телефону по технологии Bluetooth?На чем основан принцип действия технологии Bluetooth?Что такое инициализация соединения?Каков порядок подключения робота EV3 по Bluetooth?

Слайд 1Использование bluetooth для ПОДКЛЮЧЕНИЯ РОБОТА ev3 К КОМПЬЮТЕРУ

Использование bluetooth для ПОДКЛЮЧЕНИЯ РОБОТА ev3 К КОМПЬЮТЕРУ

Слайд 2ДАВАЙТЕ ВСПОМНИМ …
Что такое технология Bluetooth?
Какие устройства можно подключить к компьютеру,

планшету, телефону по технологии Bluetooth?
На чем основан принцип действия технологии Bluetooth?
Что такое инициализация соединения?
Каков порядок подключения робота EV3 по Bluetooth?


ДАВАЙТЕ ВСПОМНИМ …Что такое технология Bluetooth?Какие устройства можно подключить к компьютеру, планшету, телефону по технологии Bluetooth?На чем

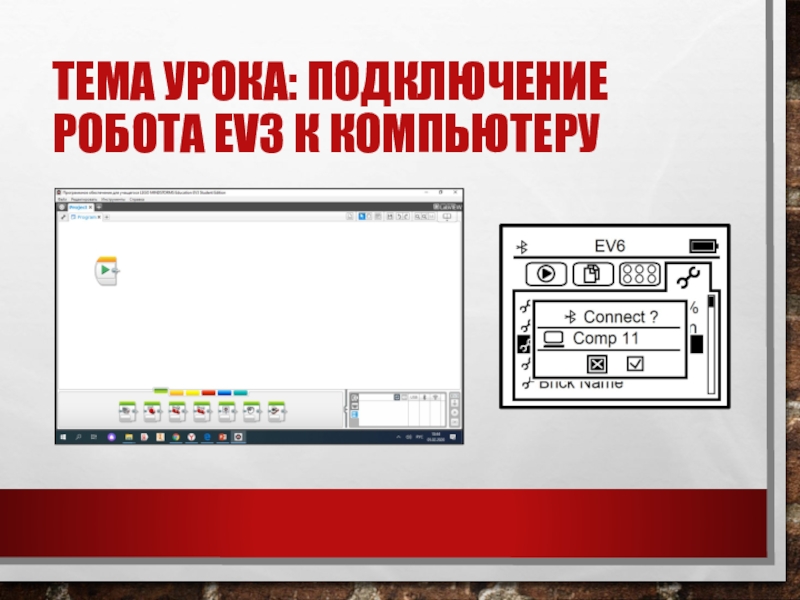

Слайд 3Тема урока: Подключение робота EV3 к компьютеру

Тема урока: Подключение робота EV3 к компьютеру

Слайд 4Порядок действий
При подключении нам необходимо выполнять действия и на компьютере и

на роботе.
Робот и компьютер включены?
На компьютере запущена программа «lego mindstorms education ev 3»?
На роботе перейдите на закладку «настройки» и выберите пункт меню «bluetooth».
Порядок действийПри подключении нам необходимо выполнять действия и на компьютере и на роботе.Робот и компьютер включены?На компьютере

Слайд 5Порядок действий
Появится окно, в котором должны быть установлены галочки в полях

«Visibility» (видимость) и «Bluetooth».
Если в полях нет галочек, установите их.
Подтвердите свой выбор, нажав центральную кнопку на пульте робота на нижней галочке окна.
Порядок действийПоявится окно, в котором должны быть установлены галочки в полях «Visibility» (видимость) и «Bluetooth».Если в полях

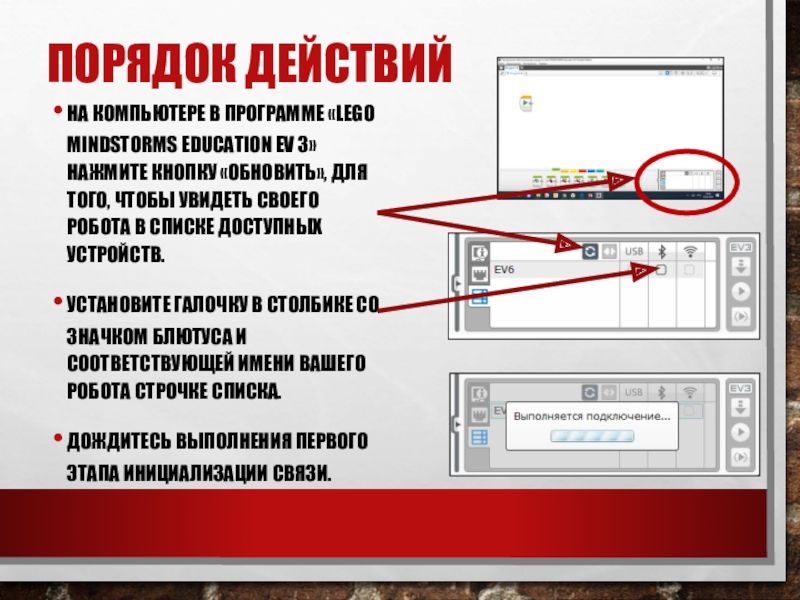

Слайд 6Порядок действий
На компьютере в программе «lego mindstorms education ev 3» нажмите

кнопку «обновить», для того, чтобы увидеть своего робота в списке доступных устройств.
Установите галочку в столбике со значком блютуса и соответствующей имени вашего робота строчке списка.
Дождитесь выполнения первого этапа инициализации связи.
Порядок действийНа компьютере в программе «lego mindstorms education ev 3» нажмите кнопку «обновить», для того, чтобы увидеть

Слайд 7Порядок действий
На экране робота появится диалоговое окно с вопросом о соединении

компьютера и робота. Выделите галочку и подтвердите свой выбор.
На компьютере, в диалоговом окне «Ключ установки» нажмите ЛКМ на кнопке «Подключить».
По умолчанию пароль 1234.
Порядок действийНа экране робота появится диалоговое окно с вопросом о соединении компьютера и робота. Выделите галочку и

Слайд 8Порядок действий
На экране робота появится диалоговое окно «Passkey». Подтвердите пароль, нажатием

на клавишу «Enter»
В случае установки успешного соединения информационное окно будет выглядеть вот так
Если, что-то пошло не так, повторите вышеописанные действия : )))
Порядок действийНа экране робота появится диалоговое окно «Passkey». Подтвердите пароль, нажатием на клавишу «Enter»В случае установки успешного

Слайд 9Тестирование
В программе «lego mindstorms education ev 3» создайте новый проект и

составьте программу, при выполнении которой робот будет воспроизводить ноту.
Сохраните проект.
И загрузите его в память робота.
На экране робота выберите закладку «программы».
Далее в списке программ откройте папку с названием проекта и выберите пункт Program.
Робот воспроизведет звук. Поздравляем, Вам удалось установить соединение и загрузить программу!

ТестированиеВ программе «lego mindstorms education ev 3» создайте новый проект и составьте программу, при выполнении которой робот

Слайд 10Сегодня на уроке мы узнали:
Каков порядок подключения робота EV3, к компьютеру

Сегодня на уроке мы узнали:Каков порядок подключения робота EV3, к компьютеру

Слайд 11Задание:
Собрать робота тележку.
Установить bluetooth соединение между роботом и компьютером.
Загрузить в EV3

программу работы робота.
Принять участие в одном из предложенных видов соревнований.
Задание:Собрать робота тележку.Установить bluetooth соединение между роботом и компьютером.Загрузить в EV3 программу работы робота.Принять участие в одном

Слайд 12Оцените вашу работу на уроке

Оцените вашу работу на уроке

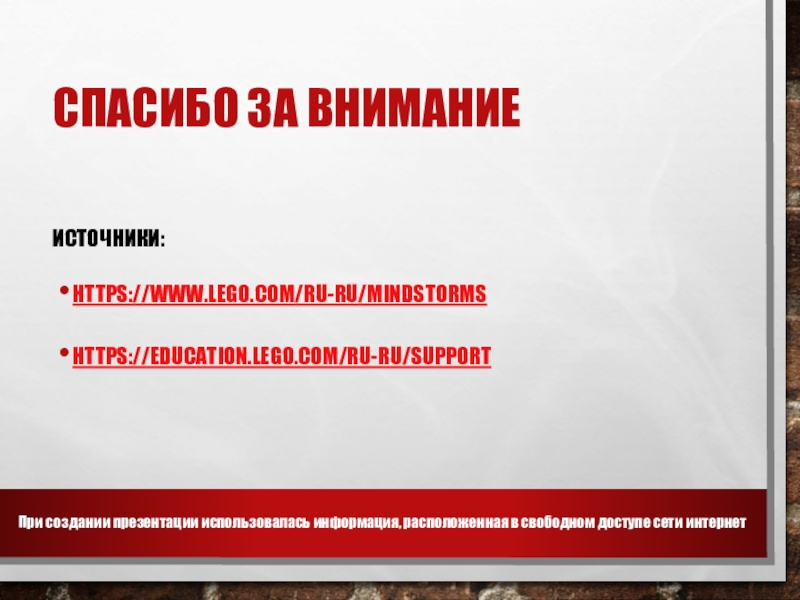

Слайд 13Спасибо за внимание
Источники:
https://www.lego.com/ru-ru/mindstorms
https://education.lego.com/ru-ru/support

При создании презентации использовалась информация, расположенная в свободном доступе

сети интернет
Спасибо за вниманиеИсточники:https://www.lego.com/ru-ru/mindstormshttps://education.lego.com/ru-ru/supportПри создании презентации использовалась информация, расположенная в свободном доступе сети интернет
