Презентация, доклад по программированию в среде Delphi на тему: Компоненты для отображения геометрических фигур в среде Delphi
Содержание
- 1. Презентация по программированию в среде Delphi на тему: Компоненты для отображения геометрических фигур в среде Delphi
- 2. Компонент Shape Компонент Shape (вкладка Additional) необходим
- 3. Компонент Bevel (фаска) Назначение компонента Delphi Bevel (фаска) (вкладка Additional) в приложении чисто декоративное.
- 4. Компонент Bevel (фаска)Внешний вид полученной фигуры зависит от
- 5. Компонент Chart Это богатый возможностями, очень мощный
- 6. Основные параметры диаграммы определяются на вкладке Chart
- 7. Панель Общие (General) содержит следующие элементы управления:кнопка
- 8. Панель 3D дает возможность настройки 3D эффектов, (изменение масштаба,
Компонент Shape Компонент Shape (вкладка Additional) необходим для рисования одной из простейших геометрических фигур. Свойство Shape определяет геометрический объект из следующего множества: stEllipse, stCircle, stRectangle, stRoundRect, stSquare, stRoundSquare (эллипс, круг, прямоугольник, скругленный квадрат, квадрат, квадрат с скругленными
Слайд 1Компоненты для отображения геометрических фигур
Разработала : Рысцова Е.Н.
ГБПОУ ВО «Борисоглебский
Слайд 2Компонент Shape
Компонент Shape (вкладка Additional) необходим для рисования одной из
простейших геометрических фигур. Свойство Shape определяет геометрический объект из следующего множества: stEllipse, stCircle, stRectangle, stRoundRect, stSquare, stRoundSquare (эллипс, круг, прямоугольник, скругленный квадрат, квадрат, квадрат с скругленными углами).
Цвет фигуры задается с помощью кисти объекта (Brash).Границы фигуры задаются пером Pen.
Цвет фигуры задается с помощью кисти объекта (Brash).Границы фигуры задаются пером Pen.

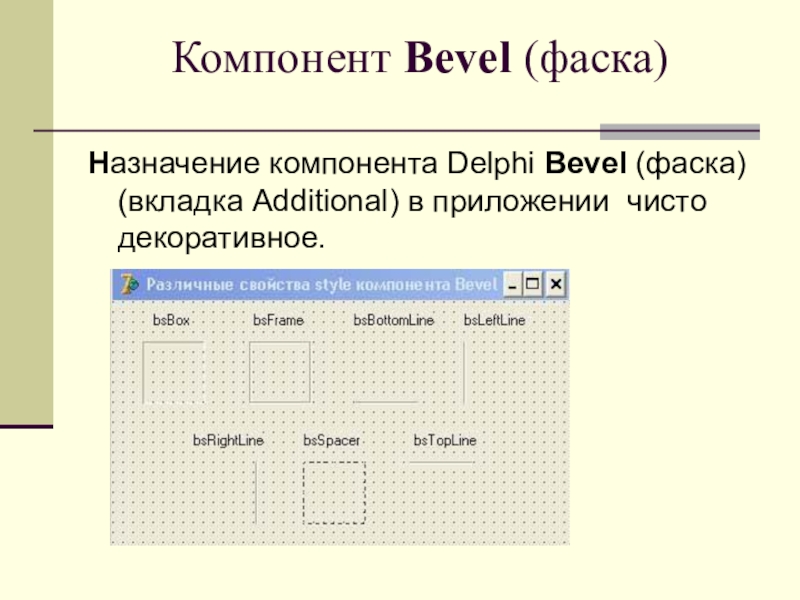

Слайд 3Компонент Bevel (фаска)
Назначение компонента Delphi Bevel (фаска) (вкладка Additional) в приложении
чисто декоративное.

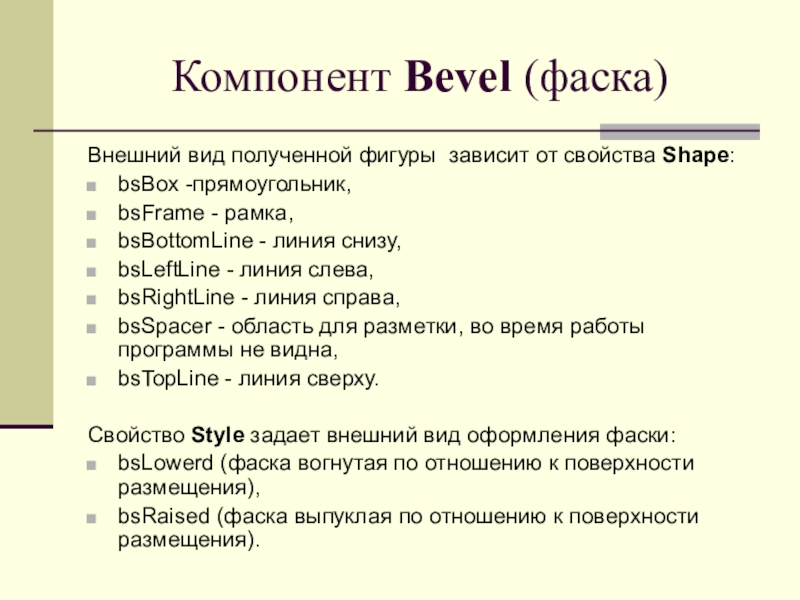

Слайд 4Компонент Bevel (фаска)
Внешний вид полученной фигуры зависит от свойства Shape:
bsBox -прямоугольник,
bsFrame -
рамка,
bsBottomLine - линия снизу,
bsLeftLine - линия слева,
bsRightLine - линия справа,
bsSpacer - область для разметки, во время работы программы не видна,
bsTopLine - линия сверху.
Свойство Style задает внешний вид оформления фаски:
bsLowerd (фаска вогнутая по отношению к поверхности размещения),
bsRaised (фаска выпуклая по отношению к поверхности размещения).
bsBottomLine - линия снизу,
bsLeftLine - линия слева,
bsRightLine - линия справа,
bsSpacer - область для разметки, во время работы программы не видна,
bsTopLine - линия сверху.
Свойство Style задает внешний вид оформления фаски:
bsLowerd (фаска вогнутая по отношению к поверхности размещения),
bsRaised (фаска выпуклая по отношению к поверхности размещения).

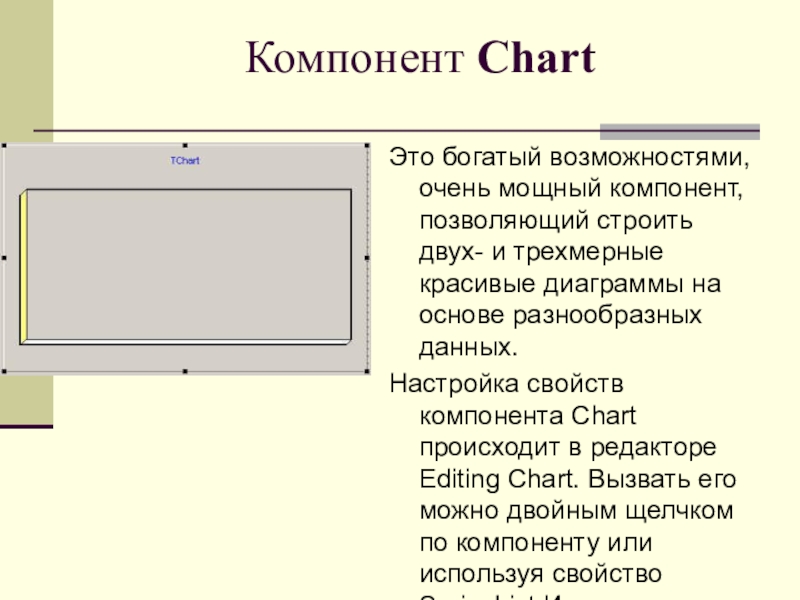

Слайд 5Компонент Chart
Это богатый возможностями, очень мощный компонент, позволяющий строить двух-
и трехмерные красивые диаграммы на основе разнообразных данных.
Настройка свойств компонента Chart происходит в редакторе Editing Chart. Вызвать его можно двойным щелчком по компоненту или используя свойство SeriesList Инспектора объектов.
Настройка свойств компонента Chart происходит в редакторе Editing Chart. Вызвать его можно двойным щелчком по компоненту или используя свойство SeriesList Инспектора объектов.

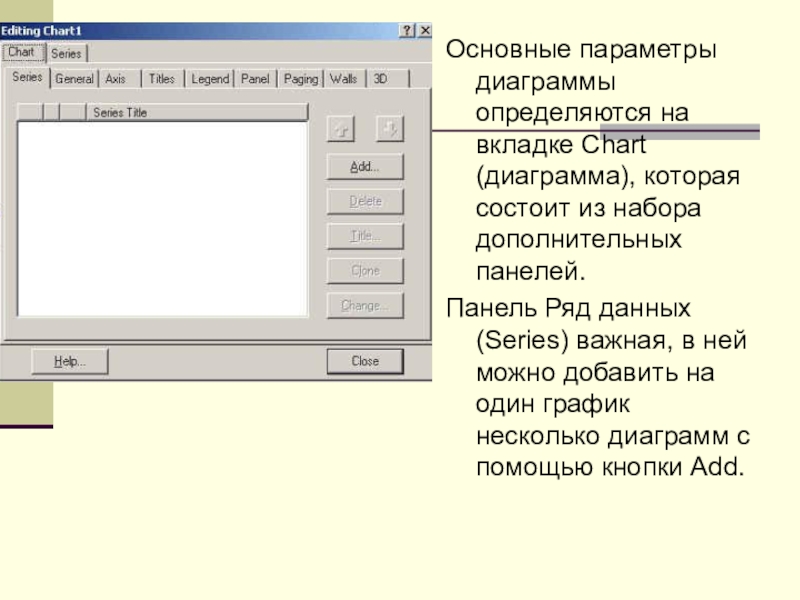

Слайд 6Основные параметры диаграммы определяются на вкладке Chart (диаграмма), которая состоит из
набора дополнительных панелей.
Панель Ряд данных (Series) важная, в ней можно добавить на один график несколько диаграмм с помощью кнопки Add.
Панель Ряд данных (Series) важная, в ней можно добавить на один график несколько диаграмм с помощью кнопки Add.

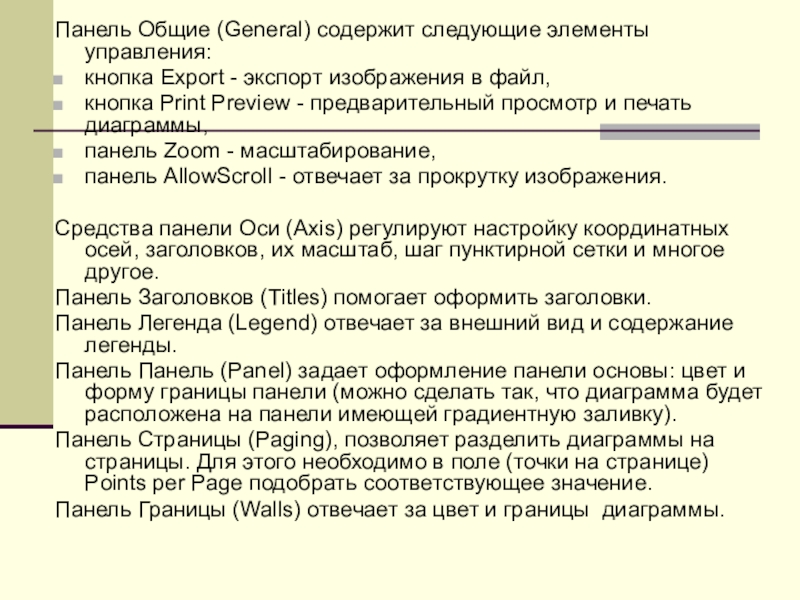

Слайд 7Панель Общие (General) содержит следующие элементы управления:
кнопка Export - экспорт изображения
в файл,
кнопка Print Preview - предварительный просмотр и печать диаграммы,
панель Zoom - масштабирование,
панель AllowScroll - отвечает за прокрутку изображения.
Средства панели Оси (Axis) регулируют настройку координатных осей, заголовков, их масштаб, шаг пунктирной сетки и многое другое.
Панель Заголовков (Titles) помогает оформить заголовки.
Панель Легенда (Legend) отвечает за внешний вид и содержание легенды.
Панель Панель (Panel) задает оформление панели основы: цвет и форму границы панели (можно сделать так, что диаграмма будет расположена на панели имеющей градиентную заливку).
Панель Страницы (Paging), позволяет разделить диаграммы на страницы. Для этого необходимо в поле (точки на странице) Points per Page подобрать соответствующее значение.
Панель Границы (Walls) отвечает за цвет и границы диаграммы.
кнопка Print Preview - предварительный просмотр и печать диаграммы,
панель Zoom - масштабирование,
панель AllowScroll - отвечает за прокрутку изображения.
Средства панели Оси (Axis) регулируют настройку координатных осей, заголовков, их масштаб, шаг пунктирной сетки и многое другое.
Панель Заголовков (Titles) помогает оформить заголовки.
Панель Легенда (Legend) отвечает за внешний вид и содержание легенды.
Панель Панель (Panel) задает оформление панели основы: цвет и форму границы панели (можно сделать так, что диаграмма будет расположена на панели имеющей градиентную заливку).
Панель Страницы (Paging), позволяет разделить диаграммы на страницы. Для этого необходимо в поле (точки на странице) Points per Page подобрать соответствующее значение.
Панель Границы (Walls) отвечает за цвет и границы диаграммы.

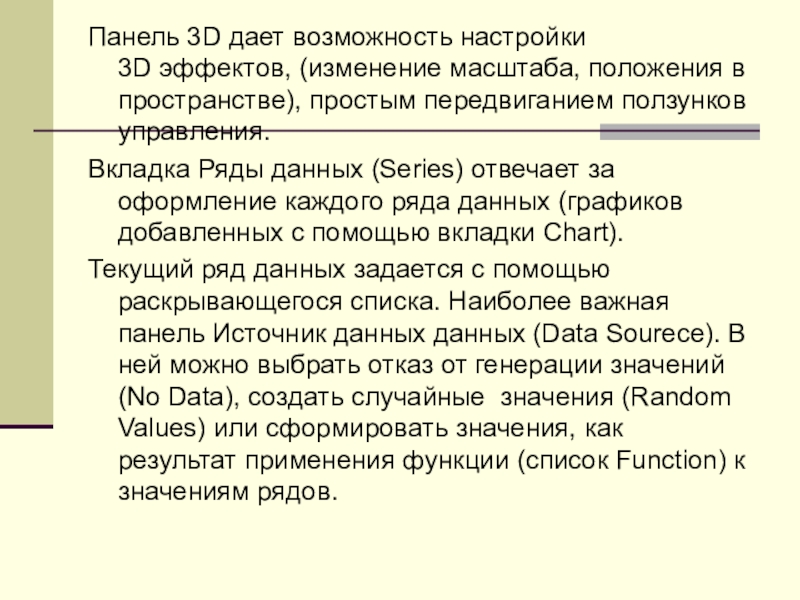

Слайд 8Панель 3D дает возможность настройки 3D эффектов, (изменение масштаба, положения в пространстве), простым
передвиганием ползунков управления.
Вкладка Ряды данных (Series) отвечает за оформление каждого ряда данных (графиков добавленных с помощью вкладки Chart).
Текущий ряд данных задается с помощью раскрывающегося списка. Наиболее важная панель Источник данных данных (Data Sourece). В ней можно выбрать отказ от генерации значений (No Data), создать случайные значения (Random Values) или сформировать значения, как результат применения функции (список Function) к значениям рядов.
Вкладка Ряды данных (Series) отвечает за оформление каждого ряда данных (графиков добавленных с помощью вкладки Chart).
Текущий ряд данных задается с помощью раскрывающегося списка. Наиболее важная панель Источник данных данных (Data Sourece). В ней можно выбрать отказ от генерации значений (No Data), создать случайные значения (Random Values) или сформировать значения, как результат применения функции (список Function) к значениям рядов.
