Презентация, доклад по основам алгоритмизации и программированию на темуПроектирование ОО приложения

отладка приложения. Создание документации.

различным признакам, важнейшими из которых являются:
степень автоматизации проектных работ;
принятая методология процесса разработки.
По степени автоматизации проектирования алгоритмов и программ можно выделить:
Методы традиционного (неавтоматизированного) проектирования;
методы автоматизированного проектирования (CASE-технология и ее элементы).

трудоемкости и структурной сложности программных продуктов, не требующих участия большого числа разработчиков.
Автоматизированное проектирование алгоритмов и программ возникло с необходимостью уменьшить затраты на проектные работы, сократить сроки их выполнения, создать типовые "заготовки" алгоритмов и программ, многократно тиражируемых для различных разработок, координации работ большого коллектива разработчиков, стандартизации алгоритмов и программ.

наиболее распространены:

структурное проектирование программных продуктов;
информационное моделирование предметной области и связанных с ней приложений;
объектно-ориентированное проектирование программных продуктов.

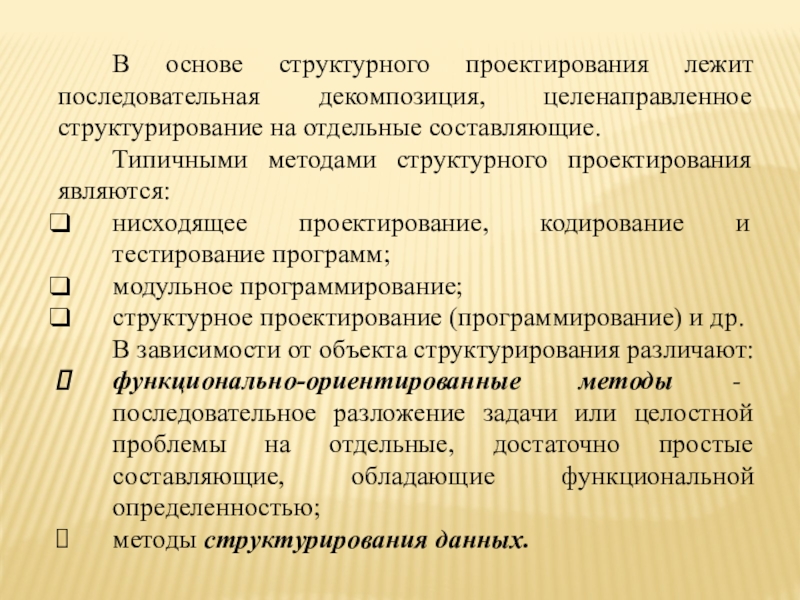

составляющие.
Типичными методами структурного проектирования являются:
нисходящее проектирование, кодирование и тестирование программ;
модульное программирование;
структурное проектирование (программирование) и др.
В зависимости от объекта структурирования различают:
функционально-ориентированные методы - последовательное разложение задачи или целостной проблемы на отдельные, достаточно простые составляющие, обладающие функциональной определенностью;
методы структурирования данных.

информационные потоки между ними с учетом "событий", инициирующих процессы обработки;
интегрированную структуру данных предметной области (инфологическая модель, ER- диаграммы);
диаграммы декомпозиции - структура и декомпозиция целей, функций управления, приложений;
структурные схемы - архитектура программного продукта в виде иерархии взаимосвязанных программных модулей с идентификацией связей между ними, детальная логика обработки данных программных модулей (блок-схемы).

составляющие данного подхода:
информационный анализ предметных областей (бизнес - областей);
информационное моделирование - построение комплекса взаимосвязанных моделей данных;
системное проектирование функций обработки данных;
детальное конструирование процедур обработки данных.

средств программной реализации хранения и обработки данных, отражающая интегрированные структуры данных предметной области;
даталогические модели, ориентированные на среду хранения и обработки данных.
Даталогические модели имеют логический и физический уровни представления. Физический уровень соответствует организации хранения данных в памяти компьютера. Логический уровень данных применительно к СУБД реализован в виде:
концептуальной модели базы данных - интегрированные структуры данных под управлением СУБД;
внешних моделей данных - подмножество структур данных для реализации приложений.

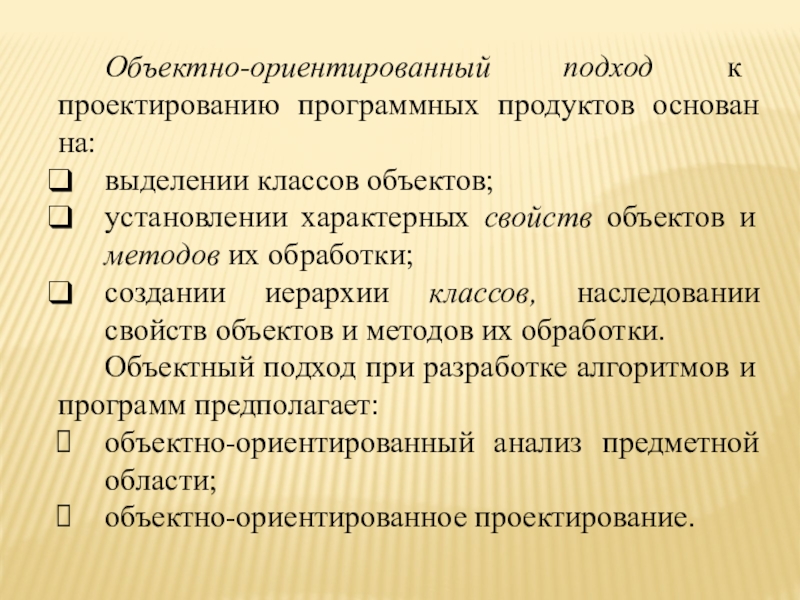

свойств объектов и методов их обработки;
создании иерархии классов, наследовании свойств объектов и методов их обработки.
Объектный подход при разработке алгоритмов и программ предполагает:
объектно-ориентированный анализ предметной области;
объектно-ориентированное проектирование.

и методов обработки объектов, установление их взаимосвязей.

Объектно-ориентированное проектирование соединяет процесс объектной декомпозиции и представления с использованием моделей данных проектируемой системы на логическом и физическом уровнях, в статике и динамике.

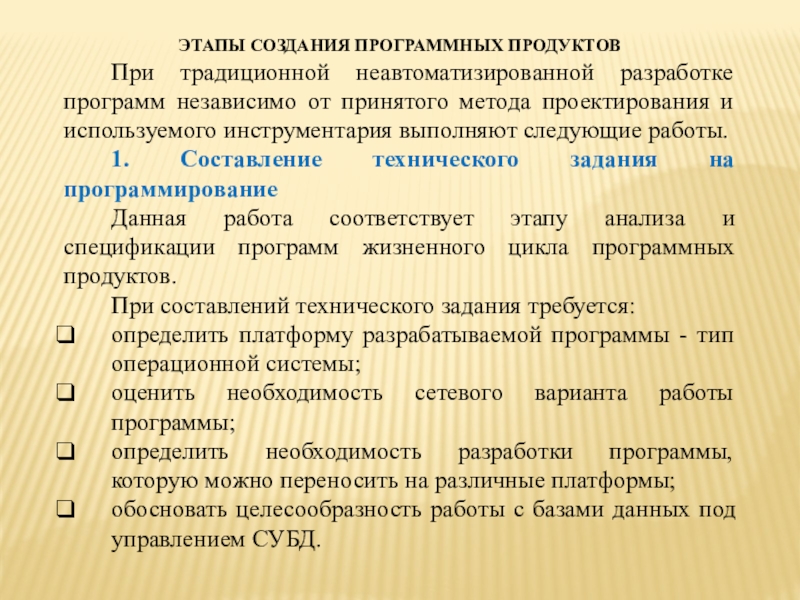

метода проектирования и используемого инструментария выполняют следующие работы.
1. Составление технического задания на программирование
Данная работа соответствует этапу анализа и спецификации программ жизненного цикла программных продуктов.
При составлений технического задания требуется:
определить платформу разрабатываемой программы - тип операционной системы;
оценить необходимость сетевого варианта работы программы;
определить необходимость разработки программы, которую можно переносить на различные платформы;
обосновать целесообразность работы с базами данных под управлением СУБД.

именно:
с учетом принятого подхода к проектированию программного продукта разрабатывается детальный алгоритм обработки данных или уточняется состав объектов и их свойств, методов обработки, событий, запускающих методы обработки;
определяется состав общесистемного программного обеспечения, включающий базовые средства;
разрабатывается внутренняя структура программного продукта, образованная отдельными программными модулями;
осуществляется выбор инструментальных средств разработки программных модулей.

программного обеспечения.
Выполняется разработка программных модулей или методов обработки объектов - собственно программирование или создание программного кода.
Проводятся автономная и комплексная отладка программного продукта, испытание работоспособности программных модулей и базовых программных средств.
Для комплексной отладки готовится контрольный пример, который позволяет проверить соответствие возможностей программного продукта заданным спецификациям.

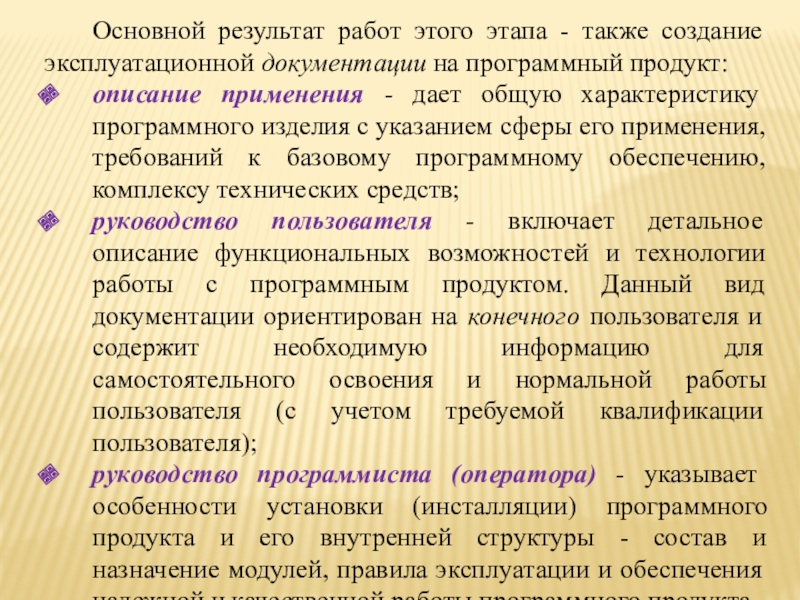

программный продукт:
описание применения - дает общую характеристику программного изделия с указанием сферы его применения, требований к базовому программному обеспечению, комплексу технических средств;
руководство пользователя - включает детальное описание функциональных возможностей и технологии работы с программным продуктом. Данный вид документации ориентирован на конечного пользователя и содержит необходимую информацию для самостоятельного освоения и нормальной работы пользователя (с учетом требуемой квалификации пользователя);
руководство программиста (оператора) - указывает особенности установки (инсталляции) программного продукта и его внутренней структуры - состав и назначение модулей, правила эксплуатации и обеспечения надежной и качественной работы программного продукта.

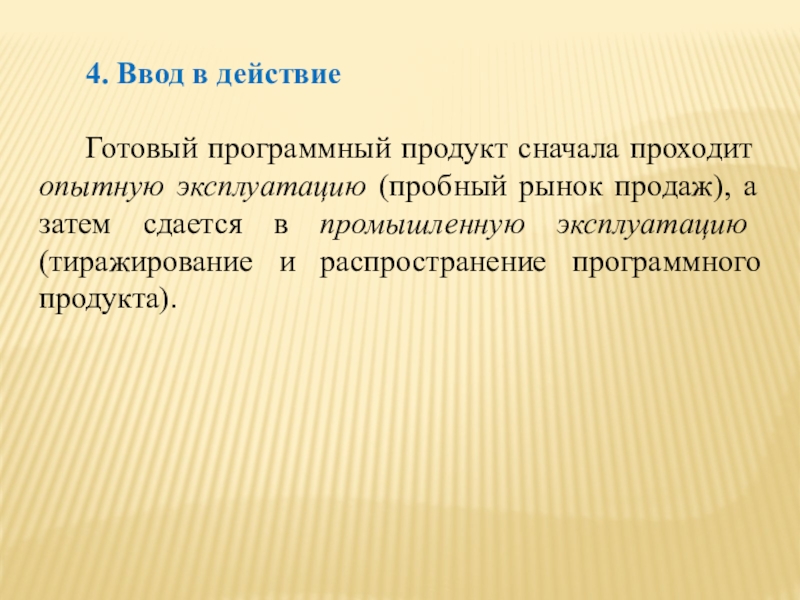

рынок продаж), а затем сдается в промышленную эксплуатацию (тиражирование и распространение программного продукта).

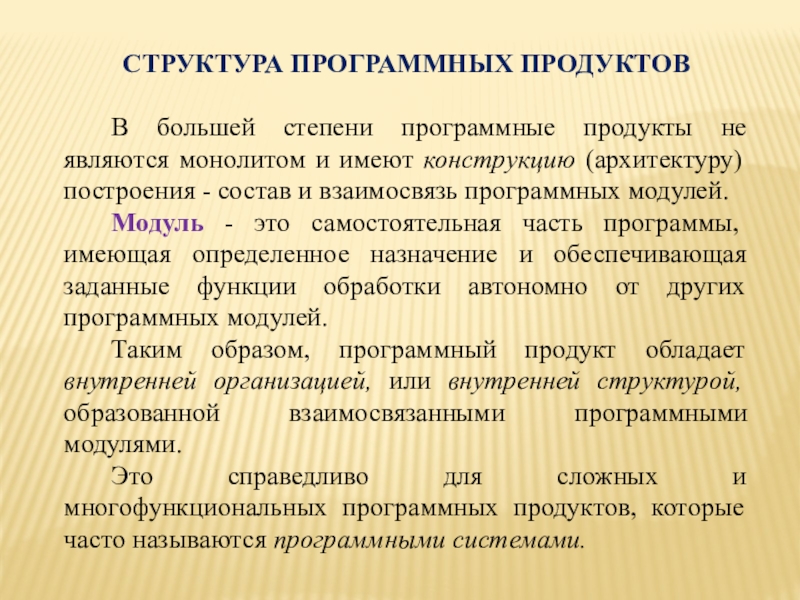

имеют конструкцию (архитектуру) построения - состав и взаимосвязь программных модулей.
Модуль - это самостоятельная часть программы, имеющая определенное назначение и обеспечивающая заданные функции обработки автономно от других программных модулей.
Таким образом, программный продукт обладает внутренней организацией, или внутренней структурой, образованной взаимосвязанными программными модулями.
Это справедливо для сложных и многофункциональных программных продуктов, которые часто называются программными системами.

обеспечив приемлемую их загрузку и требуемые сроки разработки программных продуктов;
построить календарные графики проектных работ и осуществлять их координацию в процессе создания программных изделий;
контролировать трудозатраты и стоимость проектных работ и др.

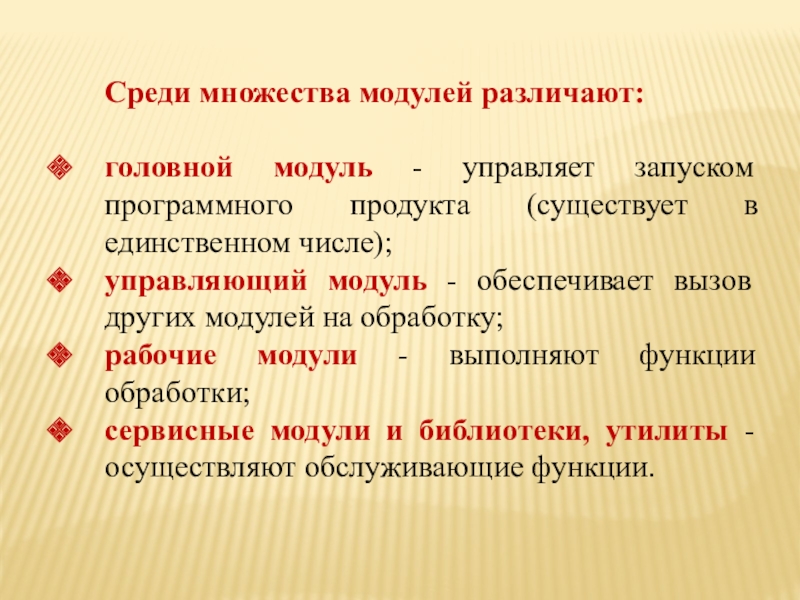

в единственном числе);
управляющий модуль - обеспечивает вызов других модулей на обработку;
рабочие модули - выполняют функции обработки;
сервисные модули и библиотеки, утилиты - осуществляют обслуживающие функции.

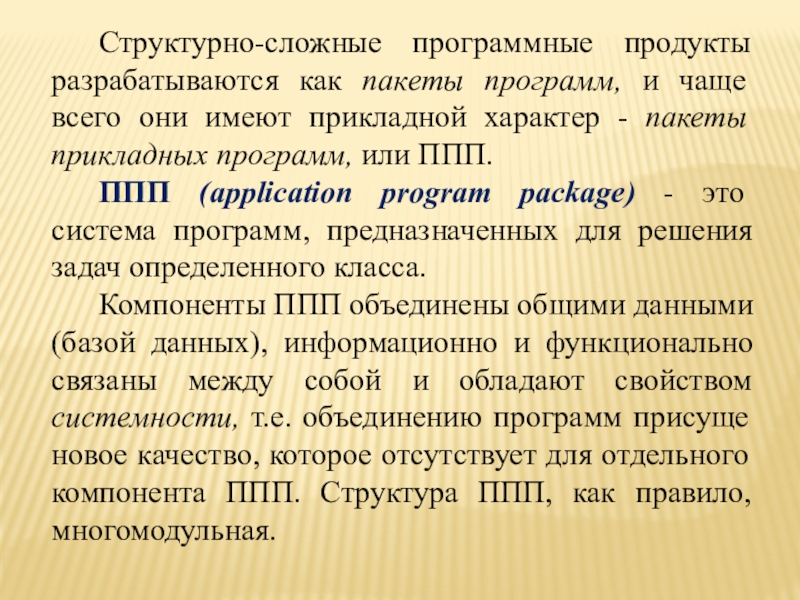

имеют прикладной характер - пакеты прикладных программ, или ППП.
ППП (application program package) - это система программ, предназначенных для решения задач определенного класса.
Компоненты ППП объединены общими данными (базой данных), информационно и функционально связаны между собой и обладают свойством системности, т.е. объединению программ присуще новое качество, которое отсутствует для отдельного компонента ППП. Структура ППП, как правило, многомодульная.

сценарием диалога - стандартизированное представление информации обмена;
дескрипторные системы - формат ключевых слов сообщений;
тезаурусные системы - семантическая сеть дескрипторов, образующих словарь системы (аналог - гипертекстовые системы);
системы с языком деловой прозы - представление сообщений на языке, естественном для профессионального пользования.

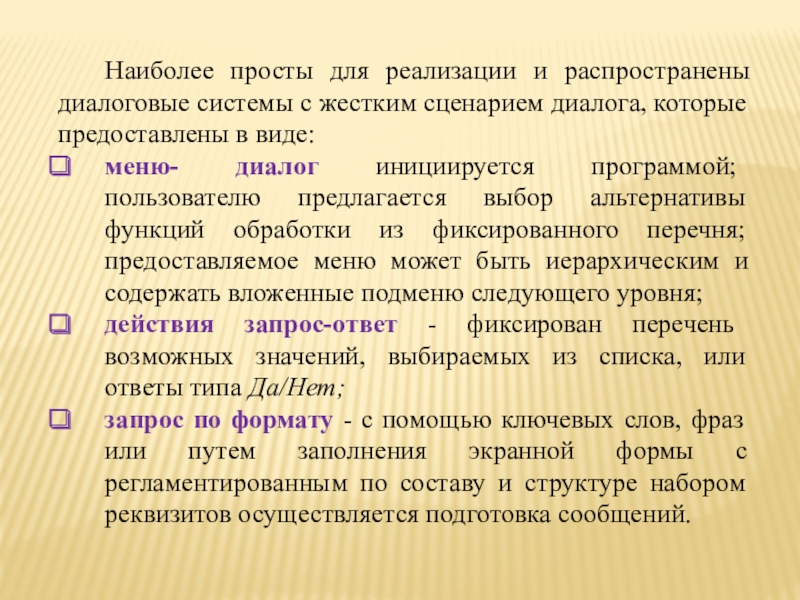

диалога, которые предоставлены в виде:
меню- диалог инициируется программой; пользователю предлагается выбор альтернативы функций обработки из фиксированного перечня; предоставляемое меню может быть иерархическим и содержать вложенные подменю следующего уровня;
действия запрос-ответ - фиксирован перечень возможных значений, выбираемых из списка, или ответы типа Да/Нет;
запрос по формату - с помощью ключевых слов, фраз или путем заполнения экранной формы с регламентированным по составу и структуре набором реквизитов осуществляется подготовка сообщений.

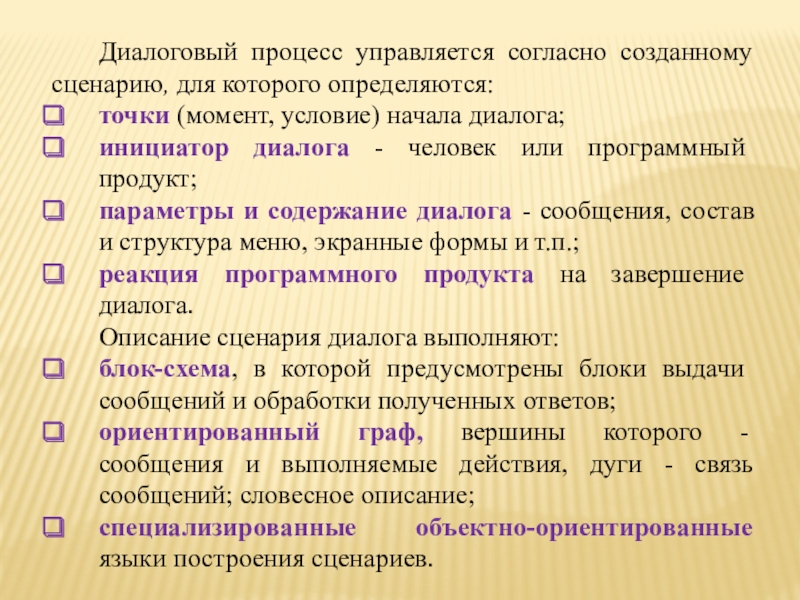

начала диалога;
инициатор диалога - человек или программный продукт;
параметры и содержание диалога - сообщения, состав и структура меню, экранные формы и т.п.;
реакция программного продукта на завершение диалога.
Описание сценария диалога выполняют:
блок-схема, в которой предусмотрены блоки выдачи сообщений и обработки полученных ответов;
ориентированный граф, вершины которого - сообщения и выполняемые действия, дуги - связь сообщений; словесное описание;
специализированные объектно-ориентированные языки построения сценариев.

диалоговых окон содержащих разнообразные объекты управления:
тексты сообщения;
поля ввода информации пользователя;
списки возможных альтернатив для выбора;
кнопки и т.п.
В среде электронных таблиц и текстовых редакторов имеются возможности настройки главных меню (удаление ненужных, добавление новых режимов и команд ), создания системы подсказок с помощью встроенных средств и языков программирования.

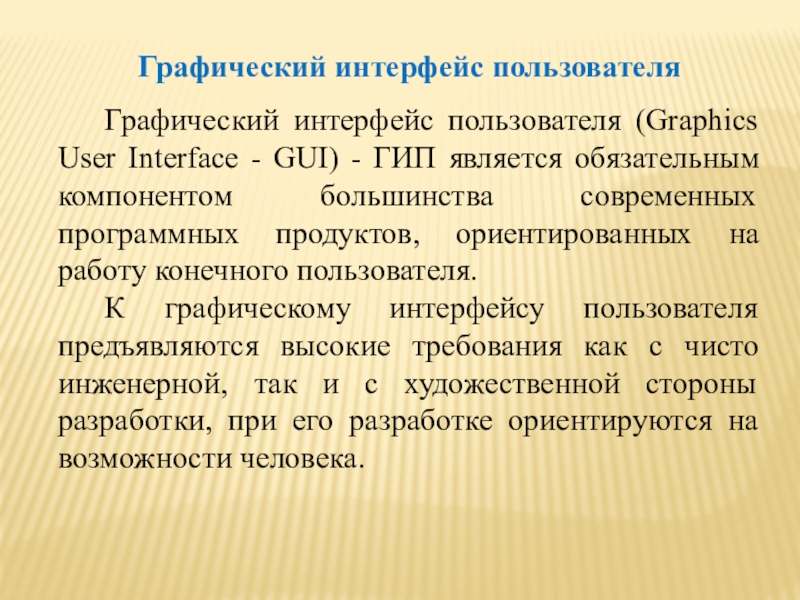

ГИП является обязательным компонентом большинства современных программных продуктов, ориентированных на работу конечного пользователя.
К графическому интерфейсу пользователя предъявляются высокие требования как с чисто инженерной, так и с художественной стороны разработки, при его разработке ориентируются на возможности человека.

текст, не подлежащий изменению при работе пользователя с экранной формой (например, слова Фамилия Имя Отчество);
текстовое окно (text box) - используется для ввода информации произвольного вида, отображения хранимой информации в базе данных (например, для ввода фамилии студента);
рамка (frame) - объединение объектов управления в группу по функциональному или другому принципу (например, для изменения их параметров);
командная кнопка (command button) - обеспечивает передачу управляющего воздействия, например, кнопки «Сanсе1», «ОК», «Отмена»; выбор режима обработки типa «Bвoд», «Удaлeниe», «Peдaктиpoвaниe», «Выход» и др.;

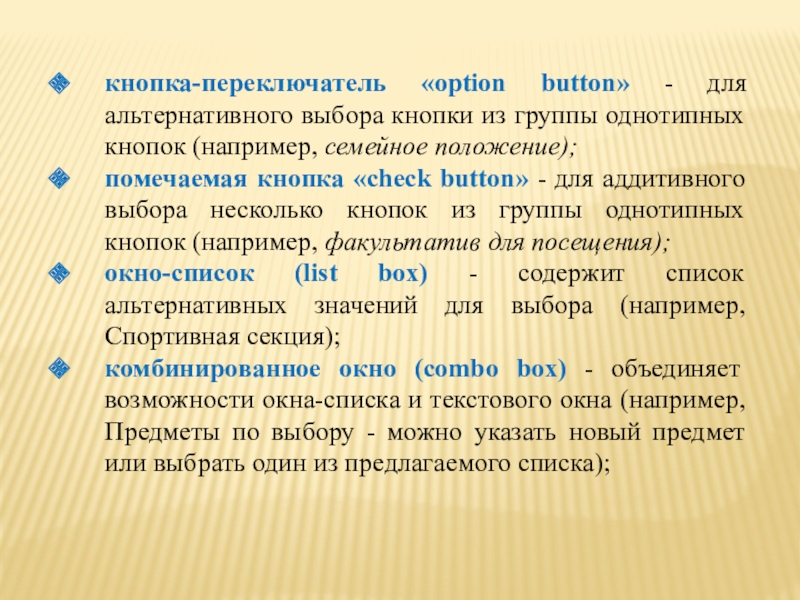

кнопок (например, семейное положение);
помечаемая кнопка «check button» - для аддитивного выбора несколько кнопок из группы однотипных кнопок (например, факультатив для посещения);
окно-список (list box) - содержит список альтернативных значений для выбора (например, Спортивная секция);
комбинированное окно (combo box) - объединяет возможности окна-списка и текстового окна (например, Предметы по выбору - можно указать новый предмет или выбрать один из предлагаемого списка);

текста по горизонтали;
линейка вертикальной прокрутки - для быстрого перемещения внутри длинного списка или текста по вертикали;
окно-список каталогов;
окно-список накопителей;
окно-список файлов и др.

пользователя с программным продуктом - содержать привычные и понятные пользователю пункты меню, соответствующие функциям обработки, расположенные в естественной последовательности использования;
ориентироваться на конечного пользователя, который общается с программой на внешнем уровне взаимодействия;
удовлетворять правилу "шести" - в одну линейку меню включать не более 6 понятий, каждое из которых содержит не более 6 опций;
графические объекты сохраняют свое стандартизованное назначение и по возможности местоположение на экране.
