Презентация, доклад ПО КОМПЬЮТЕРНОЙ ГРАФИКЕ НА ТЕМУ КОМПАС-3D. ПОСТРОЕНИЕ ДУГ С РАЗЛИЧНЫМИ ДЛИНАМИ И РАДИУСАМИ
Содержание
- 1. ПРЕЗЕНТАЦИЯ ПО КОМПЬЮТЕРНОЙ ГРАФИКЕ НА ТЕМУ КОМПАС-3D. ПОСТРОЕНИЕ ДУГ С РАЗЛИЧНЫМИ ДЛИНАМИ И РАДИУСАМИ
- 2. Актуализация знанийЧто такое дуга? Ответ: кривая линия, лежащая на окружности и ограниченная двумя точками.

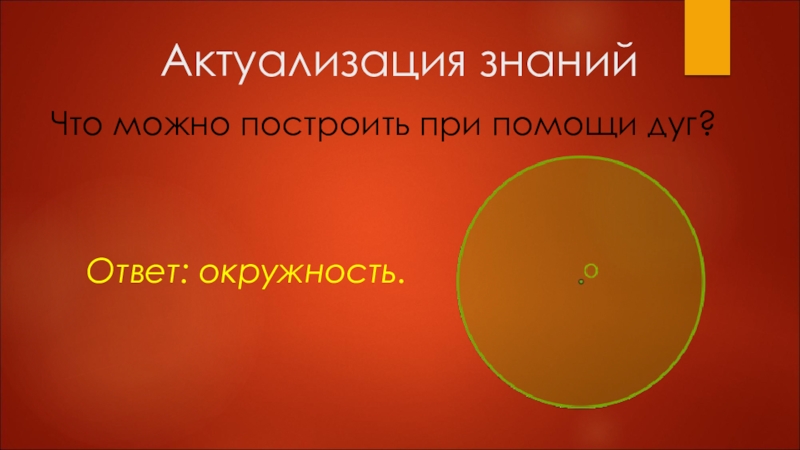

- 3. Актуализация знанийЧто можно построить при помощи дуг?Ответ: окружность.
- 4. Актуализация знанийКак будет называться геометрическое место точек
- 5. Актуализация знанийЧто такое чертеж?Ответ: проекционное изображение предметов
- 6. Актуализация знанийСколько видов чертежей по расположению вы
- 7. Изучение нового материалаКОМПАС-График — универсальная система автоматизированного
- 8. Сегодня мы научимся строить дуги с различными радиусами
- 9. С помощью указателя мышки вы сначала можете
- 10. После этого с помощью курсора или введя

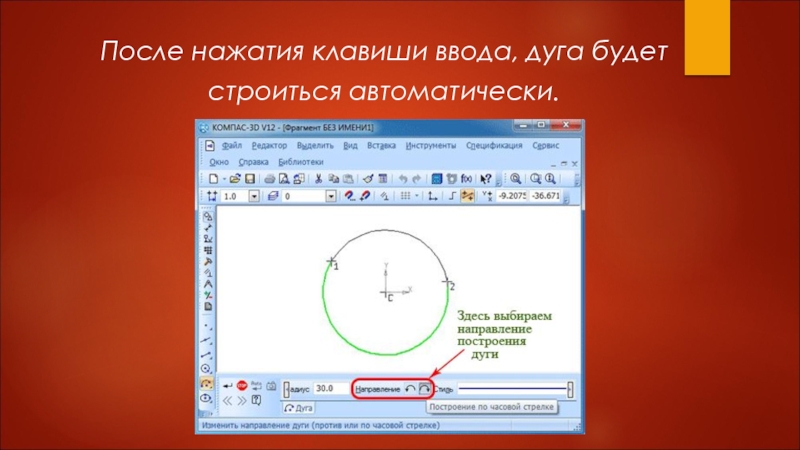

- 11. После нажатия клавиши ввода, дуга будет строиться автоматически.
- 12. Дуга по трем точкам. Для того, чтобы
- 13. С помощью курсора мыши, вы получите возможность
- 14. Дуга касательная к кривой. Для того, чтобы
- 15. Нужно задать точку, через которую пройдёт будущая
- 16. После того, как вы укажете точки, экран
- 17. Если вы знаете радиус, предписанный касательной дуге,
- 18. КАРТОЧКИ-ЗАДАНИЯ
- 19. ТЕСТИРОВАНИЕ
- 20. Что такое САПР? a) система атмосферного проектированияb) система автоматизированного проектированияc) система автономного проектирования.
- 21. Что такое чертеж? a) формат конструкторского
- 22. Как задать формат чертежа, например, А3?
- 23. Чем фрагмент отличается от чертежа?
- 24. Назовите основной формат конструкторского документа, которому отдают
- 25. Как поставить на размере знак диаметра?
- 26. Как расшифровывается программа КОМПАС?
- 27. Как активизировать глобальную привязку?
- 28. Перечислите возможности КОМПАС-ГРАФИК…
- 29. Сколько видов чертежей по расположению вы знаете? а) 6б) 3с) 5
- 30. ПОДВЕДЕНИЕ ИТОГОВ9-10 правильных ответов – 5 баллов7-8
- 31. Выставление оценок
- 32. Я – моя работа на уроке.
- 33. Домашнее заданиеПодготовить доклад: «Построение дуги окружности. Дуга
- 34. СПАСИБО ЗА ВНИМАНИЕ!
Актуализация знанийЧто такое дуга? Ответ: кривая линия, лежащая на окружности и ограниченная двумя точками.
Слайд 2Актуализация знаний
Что такое дуга?
Ответ: кривая линия, лежащая на окружности и
ограниченная двумя точками.
Слайд 4Актуализация знаний
Как будет называться геометрическое место точек плоскости, расстояние от которых
до данной точки не больше, чем заданное ненулевое?
Ответ: круг.

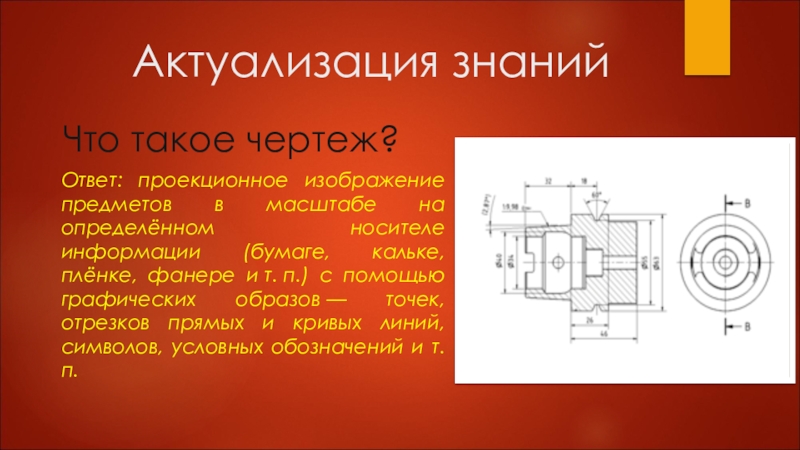

Слайд 5Актуализация знаний
Что такое чертеж?
Ответ: проекционное изображение предметов в масштабе на определённом
носителе информации (бумаге, кальке, плёнке, фанере и т. п.) с помощью графических образов — точек, отрезков прямых и кривых линий, символов, условных обозначений и т. п.
Слайд 6Актуализация знаний
Сколько видов чертежей по расположению вы знаете?
Ответ: 6 (вид
спереди, вид сверху, вид слева, вид справа, вид снизу, вид сзади)

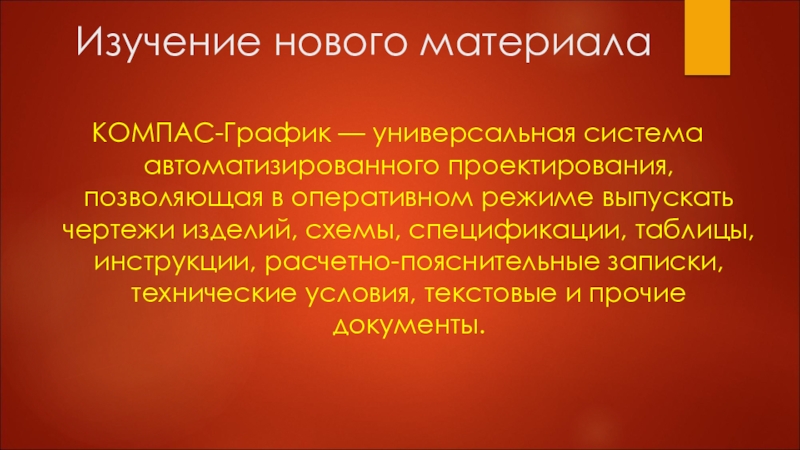

Слайд 7Изучение нового материала
КОМПАС-График — универсальная система автоматизированного проектирования, позволяющая в оперативном
режиме выпускать чертежи изделий, схемы, спецификации, таблицы, инструкции, расчетно-пояснительные записки, технические условия, текстовые и прочие документы.

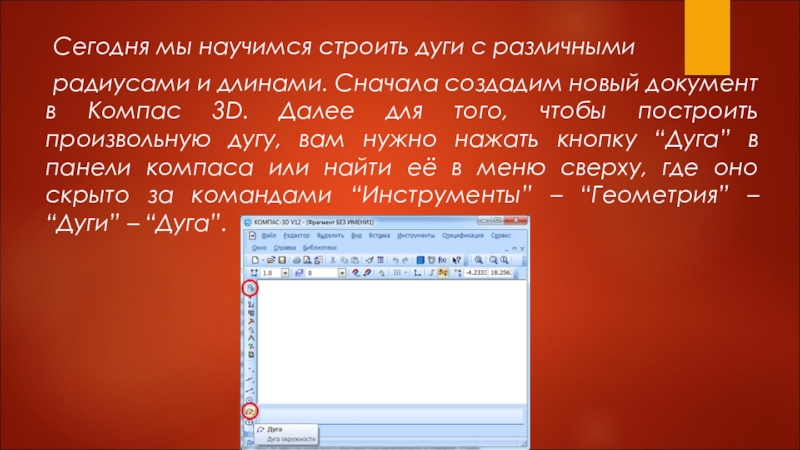

Слайд 8 Сегодня мы научимся строить дуги с различными
радиусами и длинами. Сначала создадим
новый документ в Компас 3D. Далее для того, чтобы построить произвольную дугу, вам нужно нажать кнопку “Дуга” в панели компаса или найти её в меню сверху, где оно скрыто за командами “Инструменты” – “Геометрия” – “Дуги” – “Дуга”.
Слайд 9 С помощью указателя мышки вы сначала можете
задать начало дуги и
её центральную точку. Также вы сможете ввести положение точки начала дуги в свойственной панели после того, как зададите размеры угла и радиуса или диаметра в нужных пунктах меню. Начальная точка указывается с учётом радиуса в 30 мм и угла в 150 градусов. После ввода данных, вам нужно будет нажать клавишу ввода или переноса.

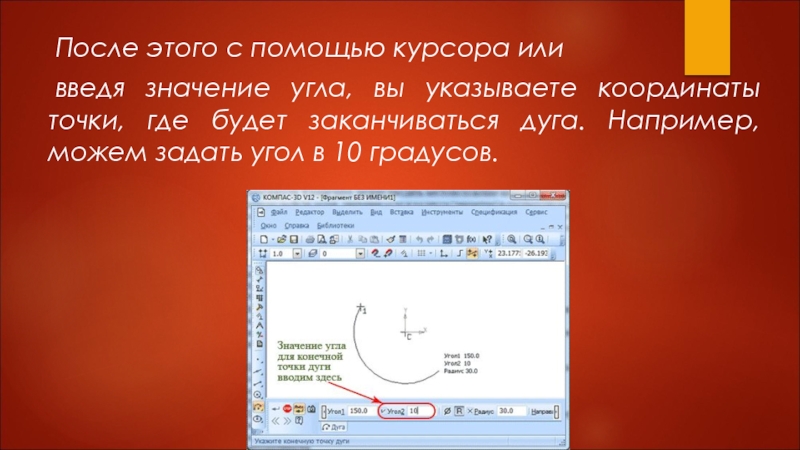

Слайд 10 После этого с помощью курсора или
введя значение угла, вы указываете
координаты точки, где будет заканчиваться дуга. Например, можем задать угол в 10 градусов.
Слайд 12Дуга по трем точкам.
Для того, чтобы построить дугу с трема
точками,
вам нужно нажать кнопку “Дуга по 3 точкам”, которая находится в панели компактного меню или же сверху в меню, где нужно последовательно нажать на пункты “Инструменты” – “Геометрия” – “Дуги” – “Дуга по 3 точкам”.
вам нужно нажать кнопку “Дуга по 3 точкам”, которая находится в панели компактного меню или же сверху в меню, где нужно последовательно нажать на пункты “Инструменты” – “Геометрия” – “Дуги” – “Дуга по 3 точкам”.

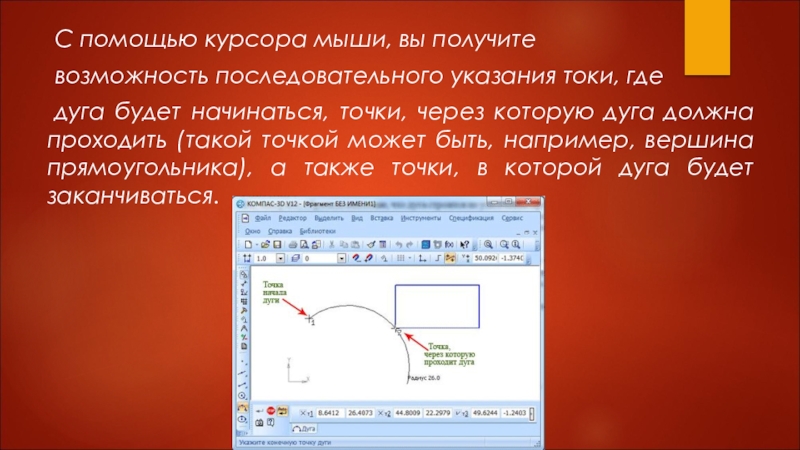

Слайд 13 С помощью курсора мыши, вы получите
возможность последовательного указания токи, где
дуга будет начинаться, точки, через которую дуга должна проходить (такой точкой может быть, например, вершина прямоугольника), а также точки, в которой дуга будет заканчиваться.
Слайд 14 Дуга касательная к кривой. Для того, чтобы
построить касательную к кривой
линии дугу, вам
нужно нажать кнопку “Дуга касательная к кривой” в компактной панели, или же в меню сверху, где вам предстоит нажать команды “Инструменты” – “Геометрия” – “Дуги” – “Дуга касательная к кривой”.
нужно нажать кнопку “Дуга касательная к кривой” в компактной панели, или же в меню сверху, где вам предстоит нажать команды “Инструменты” – “Геометрия” – “Дуги” – “Дуга касательная к кривой”.

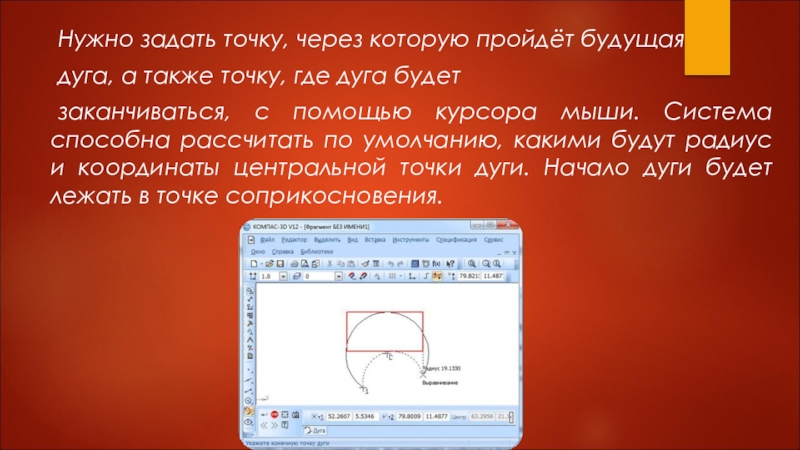

Слайд 15 Нужно задать точку, через которую пройдёт будущая
дуга, а также точку,
где дуга будет
заканчиваться, с помощью курсора мыши. Система способна рассчитать по умолчанию, какими будут радиус и координаты центральной точки дуги. Начало дуги будет лежать в точке соприкосновения.
заканчиваться, с помощью курсора мыши. Система способна рассчитать по умолчанию, какими будут радиус и координаты центральной точки дуги. Начало дуги будет лежать в точке соприкосновения.
Слайд 16После того, как вы укажете точки, экран покажет вам фантомные варианты
различных возможностей и вариантов построения дуги. Вам нужно будет выбрать тот, который подходит именно вам. Далее вы должны будете зафиксировать данный вариант с помощью курсора. В завершение построения нужно нажать кнопки “Создать объект” и “Прервать команду”.

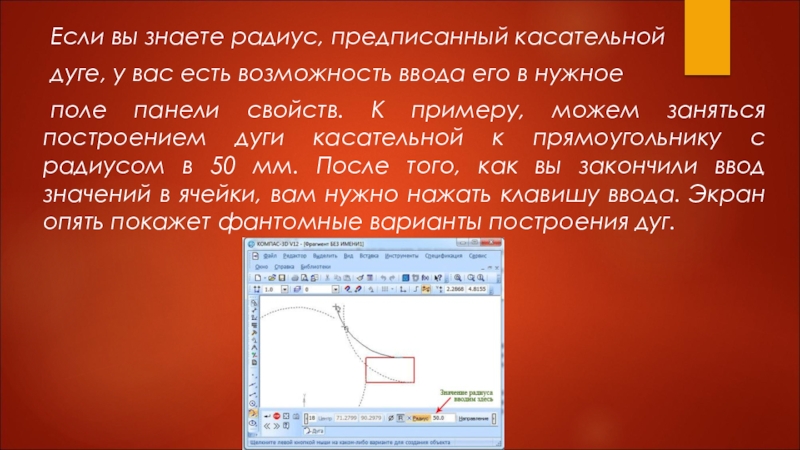

Слайд 17 Если вы знаете радиус, предписанный касательной
дуге, у вас есть возможность
ввода его в нужное
поле панели свойств. К примеру, можем заняться построением дуги касательной к прямоугольнику с радиусом в 50 мм. После того, как вы закончили ввод значений в ячейки, вам нужно нажать клавишу ввода. Экран опять покажет фантомные варианты построения дуг.
поле панели свойств. К примеру, можем заняться построением дуги касательной к прямоугольнику с радиусом в 50 мм. После того, как вы закончили ввод значений в ячейки, вам нужно нажать клавишу ввода. Экран опять покажет фантомные варианты построения дуг.
Слайд 20Что такое САПР?
a) система атмосферного проектирования
b) система автоматизированного проектирования
c) система автономного
проектирования.

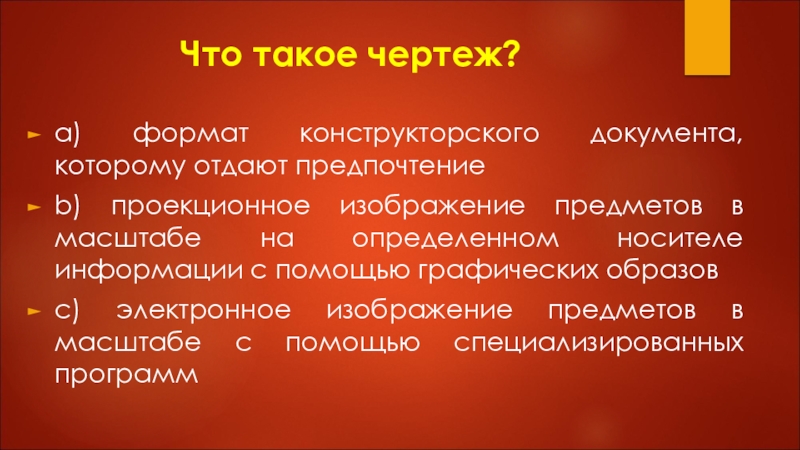

Слайд 21Что такое чертеж?
a) формат конструкторского документа, которому отдают предпочтение
b) проекционное изображение
предметов в масштабе на определенном носителе информации с помощью графических образов
c) электронное изображение предметов в масштабе с помощью специализированных программ
c) электронное изображение предметов в масштабе с помощью специализированных программ
Слайд 22Как задать формат чертежа, например, А3?
а)меню-сервис-параметры-текущий чертеж-параметры первого листа
b) правой кнопкой
мыши-параметры текущего чертежа
c) оба утверждения верны
c) оба утверждения верны
Слайд 23Чем фрагмент отличается от чертежа?
а) отсутствием объектов оформления
b) у фрагмента нет
основной надписи
c) ничем, кроме расширения файла при сохранении
c) ничем, кроме расширения файла при сохранении

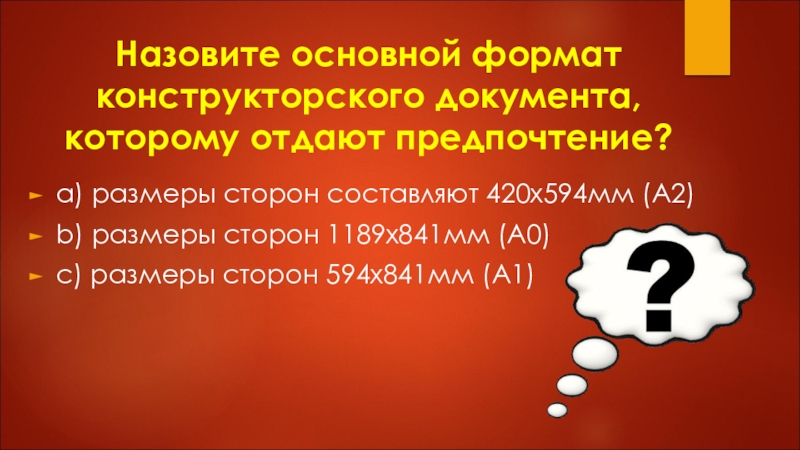

Слайд 24Назовите основной формат конструкторского документа, которому отдают предпочтение?
a) размеры сторон составляют
420х594мм (А2)
b) размеры сторон 1189х841мм (А0)
c) размеры сторон 594х841мм (А1)
b) размеры сторон 1189х841мм (А0)
c) размеры сторон 594х841мм (А1)
Слайд 25Как поставить на размере знак диаметра?
a) нарисовать вручную
b) правой кнопки мыши
вызвать значок диаметра
с) вызвать окно ЗАДАНИЕ размерной надписи двойным щелчком по размеру-знак диаметра
с) вызвать окно ЗАДАНИЕ размерной надписи двойным щелчком по размеру-знак диаметра
Слайд 26Как расшифровывается программа КОМПАС?
a) комплекс автономных систем
b) комплекс автоматизированных систем
с) комплект
автоматизированного самоуправления

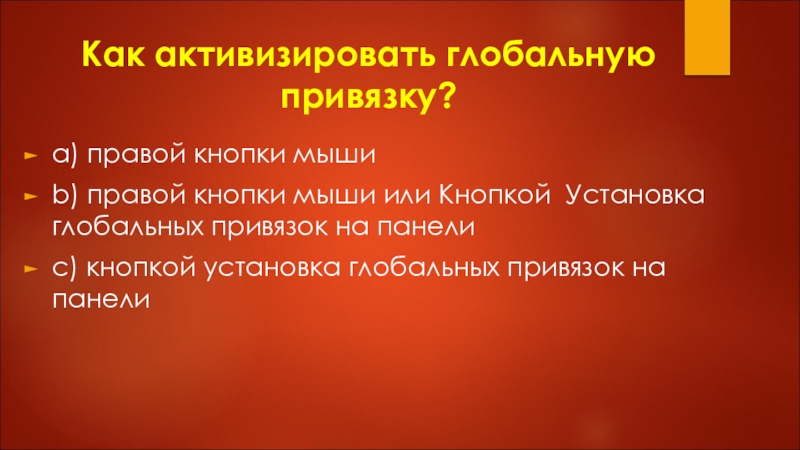

Слайд 27Как активизировать глобальную привязку?
a) правой кнопки мыши
b) правой кнопки мыши или
Кнопкой Установка глобальных привязок на панели
с) кнопкой установка глобальных привязок на панели
с) кнопкой установка глобальных привязок на панели
Слайд 28Перечислите возможности КОМПАС-ГРАФИК…
а) имеется возможность расчета валов и передач
b) любые типы
линий, штриховок, оформления текста
с) поддержка многолистового чертежа, возможность коллективной работы над чертежом
с) поддержка многолистового чертежа, возможность коллективной работы над чертежом
Слайд 30ПОДВЕДЕНИЕ ИТОГОВ
9-10 правильных ответов – 5 баллов
7-8 правильных ответов – 4
балла
5-6 правильных ответов – 3 балла
Менее 5 – 2 балла
5-6 правильных ответов – 3 балла
Менее 5 – 2 балла
Слайд 32Я – моя работа на уроке. МЫ – работа группы. ДЕЛО
– достигнута ли цель?
НАСТРОЕНИЕ – нарисуй смайлик: 5 - отличное, 4 - хорошее,
3 - грустное.
РЕФЛЕКСИЯ
Слайд 33Домашнее задание
Подготовить доклад: «Построение дуги окружности. Дуга по двум точкам и
углу раствора». Повторить пройденное на уроке.
