Презентация, доклад по ИТ в профессинальной деятельности для студентов радиотехников
Содержание
- 1. Презентация по ИТ в профессинальной деятельности для студентов радиотехников
- 2. После установки и открытия эта программа выглядит
- 3. С помощью инструментов, помеченных в красном прямоугольнике,
- 4. Также очень удобным является полуавтоматический трассировщик для
- 5. Чтобы эти дорожки построились автоматически, мы должны
- 6. Инструмент "Тестилка" помогает узнать, какие контактные площадки соединяются
- 7. Инструмент "Измеритель" помогает нам узнать расстояние от одной
- 8. Также очень большим плюсом этой программы является
- 9. Для того, чтобы не чертить каждую контактную
- 10. Немаловажной фишкой также является металлизация пустых мест
- 11. Нажимаем значок металлизации пустых мест (на фото
После установки и открытия эта программа выглядит вот так: Справа мы видим черное рабочее поле в сеточку, на нем мы будет чертить контакты под элементы, а также печатные дорожки. Слева мы с Вами видим панель инструментов.
Слайд 1
Программа Sprint Layout предназначена для черчения печатных дорожек с последующим перенесением
Слайд 2После установки и открытия эта программа выглядит вот так:
Справа мы
видим черное рабочее поле в сеточку, на нем мы будет чертить контакты под элементы, а также печатные дорожки. Слева мы с Вами видим панель инструментов.

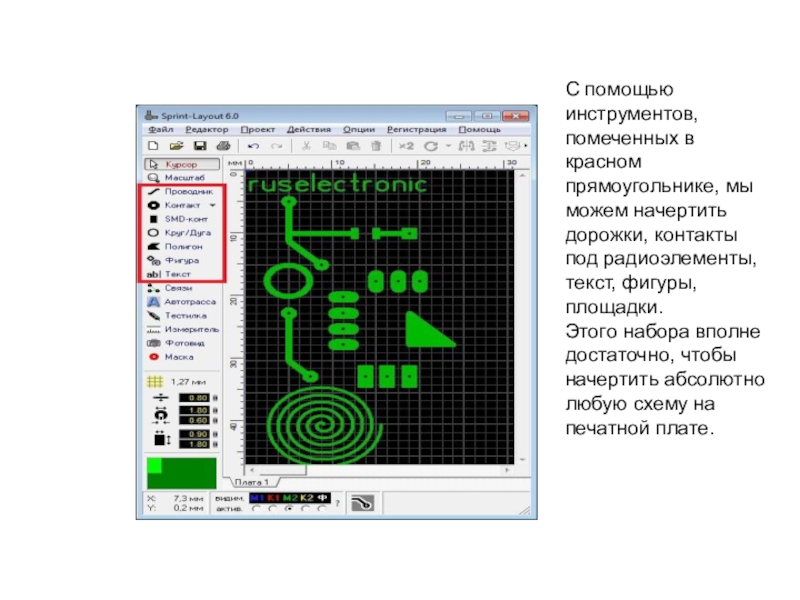

Слайд 3С помощью инструментов, помеченных в красном прямоугольнике, мы можем начертить дорожки,
контакты под радиоэлементы, текст, фигуры, площадки.
Этого набора вполне достаточно, чтобы начертить абсолютно любую схему на печатной плате.
Этого набора вполне достаточно, чтобы начертить абсолютно любую схему на печатной плате.
Слайд 4Также очень удобным является полуавтоматический трассировщик для связи контактных площадок (пятачков)
под радиоэлементы. Sprint нам предлагает возможные связи, а мы соглашаемся или не соглашаемся с ним. Внизу на фото мы показали связи между контактными площадками. Для этого использовали в панели инструментов "Связи". Связи между контактыми площадками с помощью этого инструмента показываются, как вы видите, с помощью тонкой линии.

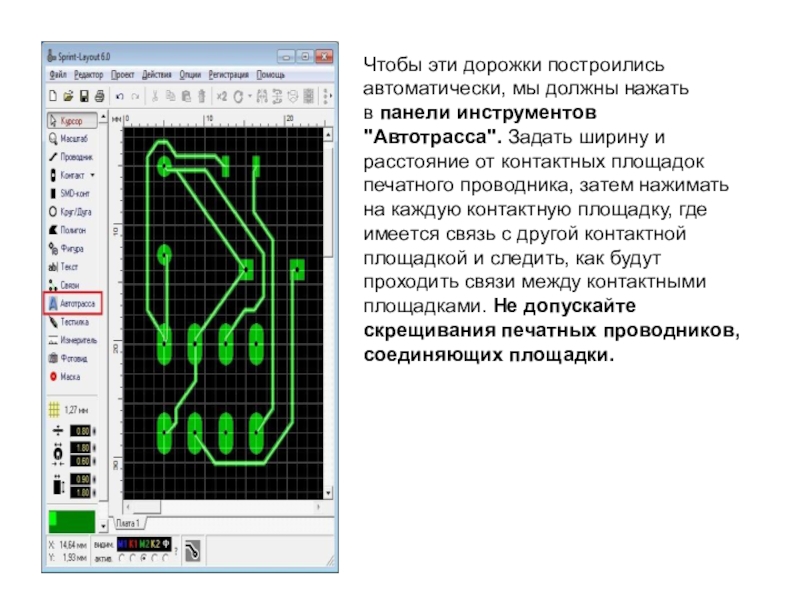

Слайд 5Чтобы эти дорожки построились автоматически, мы должны нажать в панели инструментов "Автотрасса". Задать
ширину и расстояние от контактных площадок печатного проводника, затем нажимать на каждую контактную площадку, где имеется связь с другой контактной площадкой и следить, как будут проходить связи между контактными площадками. Не допускайте скрещивания печатных проводников, соединяющих площадки.

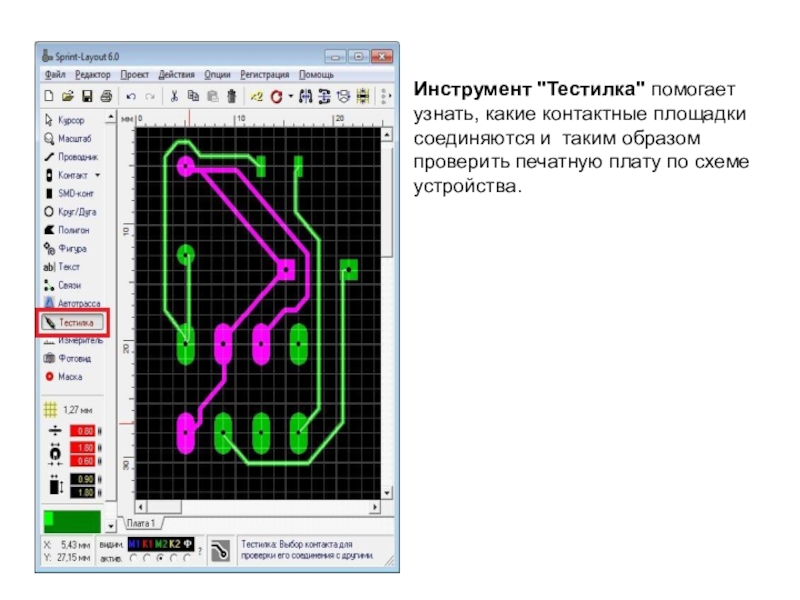

Слайд 6Инструмент "Тестилка" помогает узнать, какие контактные площадки соединяются и таким образом проверить
печатную плату по схеме устройства.
Слайд 7Инструмент "Измеритель" помогает нам узнать расстояние от одной точки до другой на
печатной плате. Например от одной контактной площадки и до другой. "Фотовид" нам показывает, как это все будет выглядеть на текстолите в зеркальном отображении.

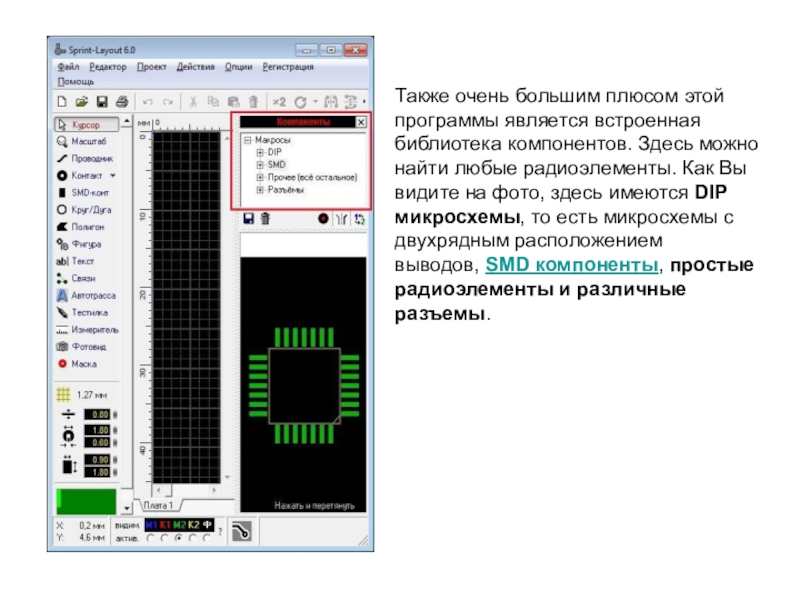

Слайд 8Также очень большим плюсом этой программы является встроенная библиотека компонентов. Здесь
можно найти любые радиоэлементы. Как Вы видите на фото, здесь имеются DIP микросхемы, то есть микросхемы с двухрядным расположением выводов, SMD компоненты, простые радиоэлементы и различные разъемы.

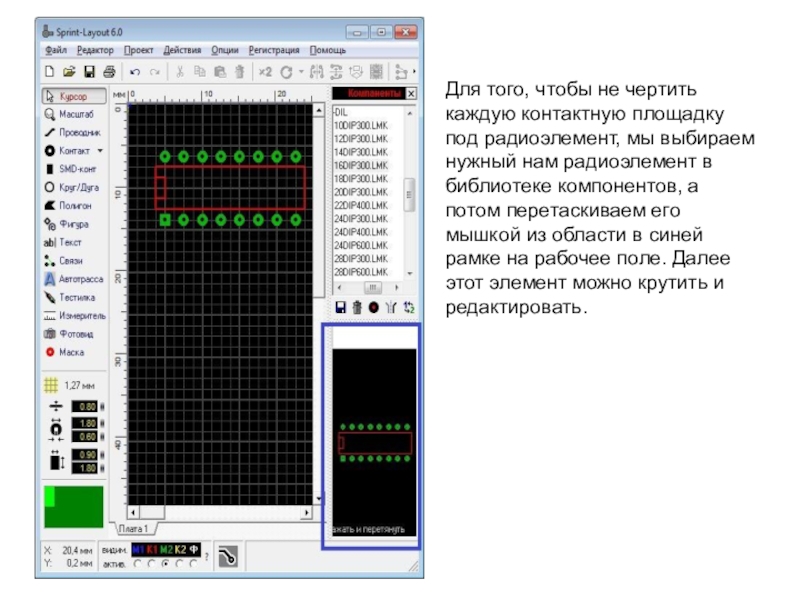

Слайд 9Для того, чтобы не чертить каждую контактную площадку под радиоэлемент, мы
выбираем нужный нам радиоэлемент в библиотеке компонентов, а потом перетаскиваем его мышкой из области в синей рамке на рабочее поле. Далее этот элемент можно крутить и редактировать.

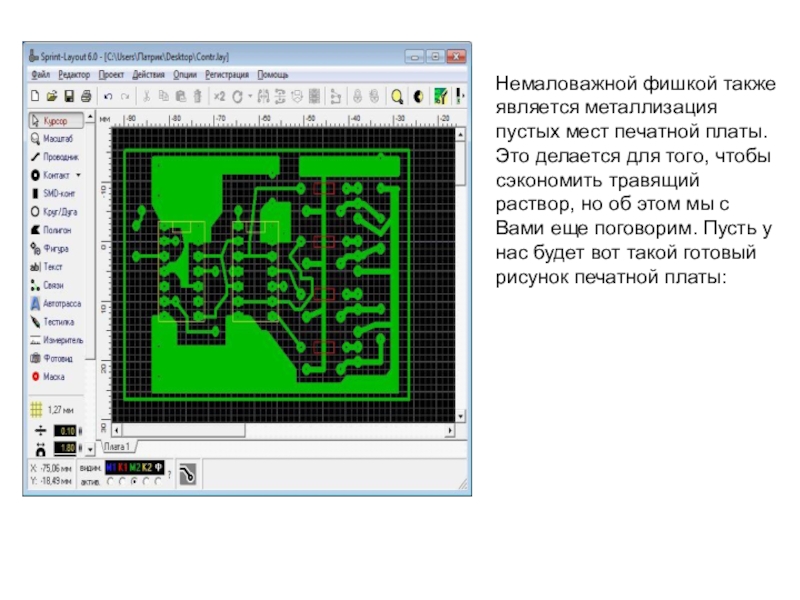

Слайд 10Немаловажной фишкой также является металлизация пустых мест печатной платы. Это делается
для того, чтобы сэкономить травящий раствор, но об этом мы с Вами еще поговорим. Пусть у нас будет вот такой готовый рисунок печатной платы:

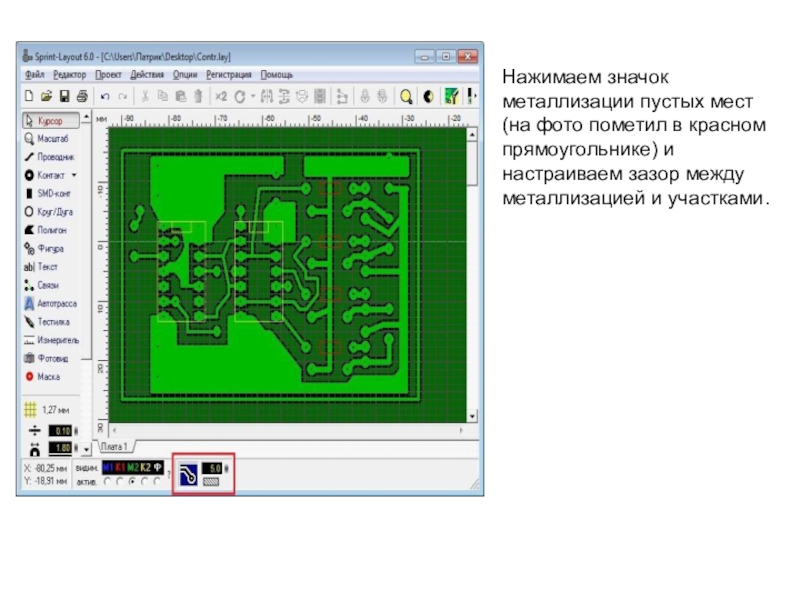

Слайд 11Нажимаем значок металлизации пустых мест (на фото пометил в красном прямоугольнике)
и настраиваем зазор между металлизацией и участками.
