Презентация, доклад по информатики Передача информации по техническим каналом (11 класс)
Содержание
- 1. Презентация по информатики Передача информации по техническим каналом (11 класс)
- 2. Технические системы передачи информацииИз истории:первой технической системой
- 3. Модель передачи информации К. ШеннонаВсе перечисленные способы
- 4. Модель передачи информации по техническим каналам связиШУМКАНАЛ СВЯЗИЗАЩИТА от ШУМАКОДИРУЮЩЕЕ УСТРОЙСТВОПРИЕМНИК ИНФОРМАЦИИДЕКОДИРУЮЩЕЕ УСТРОЙСТВОИСТОЧНИК ИНФОРМАЦИИ
- 5. Пример работы модели передачи информации по техническим каналамКОДИРУЮЩЕЕ УСТРОЙСТВОМИКРОФОНКАНАЛ СВЯЗИДЕКОДИРУЮЩЕЕ УСТРОЙСТВОПРИЕМНИК
- 6. Кодирование информацииэто любое преобразование информации, идущей от
- 7. Современные компьютерные системы передачи информации – это
- 8. Задачи, решаемые разработчиками технических систем передачи информации:как
- 9. Пропускная способность канала это максимальная скорость передачи
- 10. Пропускная способность каналазависит от его технической реализации.В
- 11. Скорость передачи информациизависит не только от пропускной
- 12. ШумТермином «шум» называют разного помехи, искажающие передаваемый
- 13. Защита от шумаШеннон разработал специальную теорию кодирования,
- 14. Защита от шумаИзбыточность кода не может быть
- 15. Защита от шумаБольшой вклад в научную теорию
- 16. Защита от шумаВ современных системах цифровой связи
- 17. Система основных понятий
Технические системы передачи информацииИз истории:первой технической системой передачи стал телеграф (1837 г.);затем был изобретен телефон (1876 г. американец Александр Белл);изобретение радио (1895 г. Русский инженер Александр Степанович Попов.1896 г. итальянский инженер Г. Маркони)в 20 веке появились

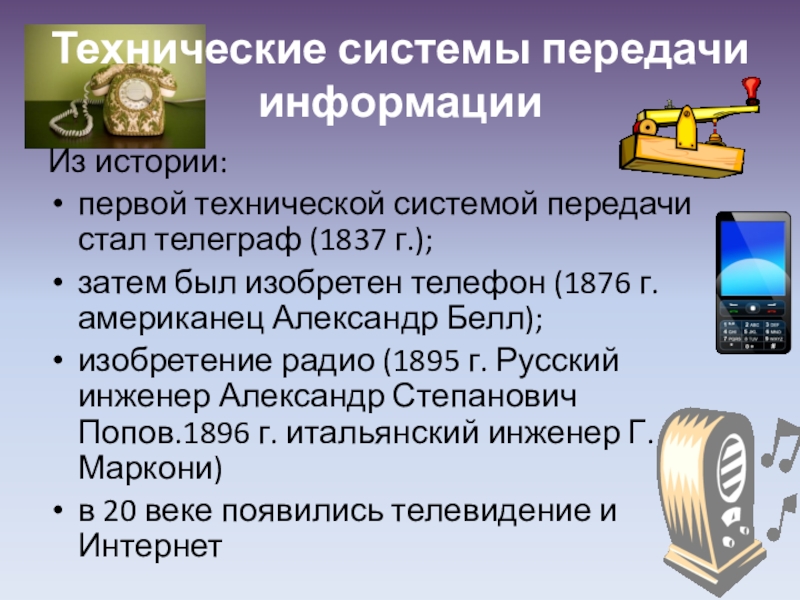

Слайд 2Технические системы передачи информации
Из истории:
первой технической системой передачи стал телеграф (1837
г.);
затем был изобретен телефон (1876 г. американец Александр Белл);
изобретение радио (1895 г. Русский инженер Александр Степанович Попов.1896 г. итальянский инженер Г. Маркони)
в 20 веке появились телевидение и Интернет
затем был изобретен телефон (1876 г. американец Александр Белл);
изобретение радио (1895 г. Русский инженер Александр Степанович Попов.1896 г. итальянский инженер Г. Маркони)
в 20 веке появились телевидение и Интернет
Слайд 3Модель передачи информации К. Шеннона
Все перечисленные способы передачи информационной связи основаны
на передаче на расстояние физического (электрического или электромагнитного) сигнала и подчиняются некоторым общим законам.
Исследованием этих законов занимается теория связи, возникшая в 1920-х годах.
Математический аппарат теории связи – математическую теорию связи, разработал ученый Клод Шеннон.
Исследованием этих законов занимается теория связи, возникшая в 1920-х годах.
Математический аппарат теории связи – математическую теорию связи, разработал ученый Клод Шеннон.
Слайд 4Модель передачи информации по техническим каналам связи
ШУМ
КАНАЛ СВЯЗИ
ЗАЩИТА от ШУМА
КОДИРУЮЩЕЕ УСТРОЙСТВО
ПРИЕМНИК
ИНФОРМАЦИИ
ДЕКОДИРУЮЩЕЕ УСТРОЙСТВО
ИСТОЧНИК ИНФОРМАЦИИ
Слайд 5Пример работы модели передачи информации по техническим каналам
КОДИРУЮЩЕЕ УСТРОЙСТВО
МИКРОФОН
КАНАЛ СВЯЗИ
ДЕКОДИРУЮЩЕЕ УСТРОЙСТВО
ПРИЕМНИК
Слайд 6Кодирование информации
это любое преобразование информации, идущей от источника, в форму, пригодную
для её передачи по каналу связи.
Формы закодированного сигнала, передавае-мого по техническим каналам связи:
электрический ток
радиосигнал
Слайд 7Современные компьютерные системы передачи информации – это компьютерные сети.
В компьютерных сетях
кодирование
– это процесс преобразования двоичного компьютерного кода в физический сигнал того типа, который передается по каналу связи,
декодирование – это обратный процесс, преобразования передаваемого сигнала в компьютерный код.
декодирование – это обратный процесс, преобразования передаваемого сигнала в компьютерный код.
Слайд 8Задачи, решаемые разработчиками технических систем передачи информации:
как обеспечить наибольшую скорость передачи
информации;
как уменьшить потери информации при передаче.
К. Шеннон был первым, взявшимся за решение этих задач и создавшим науку – теорию информации.
как уменьшить потери информации при передаче.
К. Шеннон был первым, взявшимся за решение этих задач и создавшим науку – теорию информации.

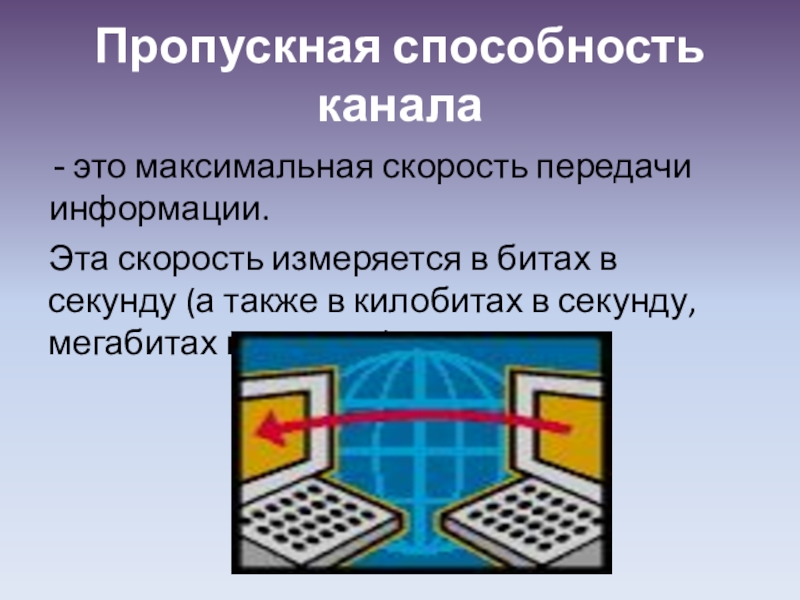

Слайд 9Пропускная способность канала
это максимальная скорость передачи информации.
Эта скорость измеряется в
битах в секунду (а также в килобитах в секунду, мегабитах в секунду)

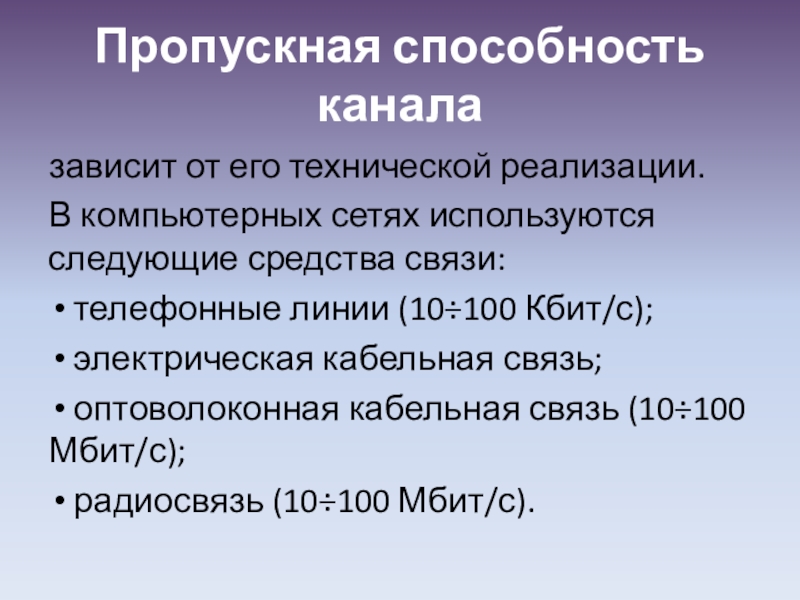

Слайд 10Пропускная способность канала
зависит от его технической реализации.
В компьютерных сетях используются следующие
средства связи:
телефонные линии (10÷100 Кбит/с);
электрическая кабельная связь;
оптоволоконная кабельная связь (10÷100 Мбит/с);
радиосвязь (10÷100 Мбит/с).
телефонные линии (10÷100 Кбит/с);
электрическая кабельная связь;
оптоволоконная кабельная связь (10÷100 Мбит/с);
радиосвязь (10÷100 Мбит/с).

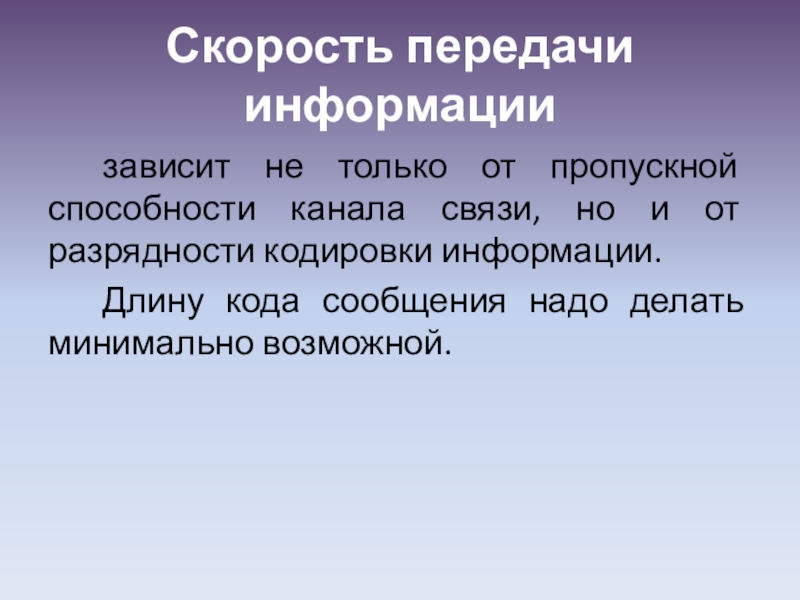

Слайд 11Скорость передачи информации
зависит не только от пропускной способности канала связи, но
и от разрядности кодировки информации.
Длину кода сообщения надо делать минимально возможной.
Длину кода сообщения надо делать минимально возможной.
Слайд 12Шум
Термином «шум» называют разного помехи, искажающие передаваемый сигнал и приводящие к
потере информации.
Технические причины возникновения помех:
плохое качество линий связи;
незащищенность друг от друга различных потоков информации, передаваемой по одним и тем же каналам.
Наличие шума приводит к потере информации
Технические причины возникновения помех:
плохое качество линий связи;
незащищенность друг от друга различных потоков информации, передаваемой по одним и тем же каналам.
Наличие шума приводит к потере информации
Слайд 13Защита от шума
Шеннон разработал специальную теорию кодирования, дающую методы борьбы с
шумом.
Одна из важнейших идей этой теории состоит в том, что передаваемый по линии связи код должен быть избыточным.
Избыточность кода – это многократное повторение передаваемых данных.
Одна из важнейших идей этой теории состоит в том, что передаваемый по линии связи код должен быть избыточным.
Избыточность кода – это многократное повторение передаваемых данных.

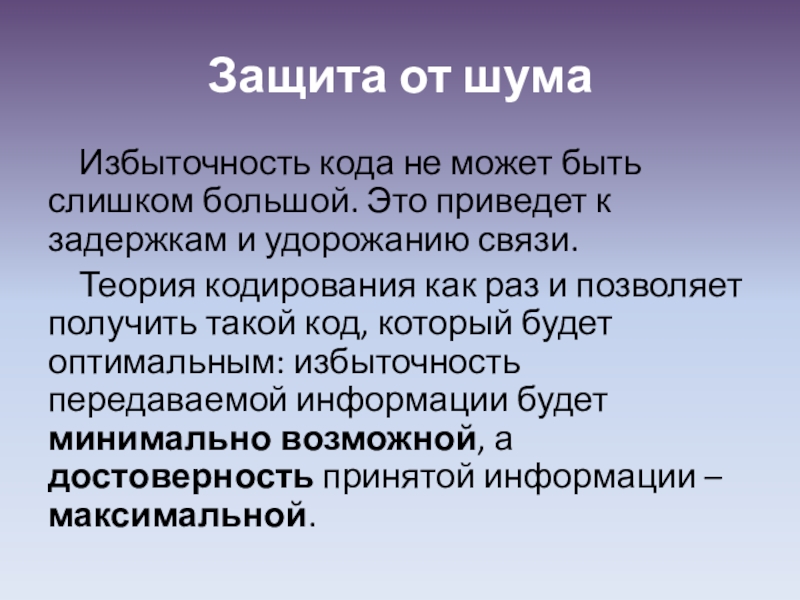

Слайд 14Защита от шума
Избыточность кода не может быть слишком большой. Это приведет
к задержкам и удорожанию связи.
Теория кодирования как раз и позволяет получить такой код, который будет оптимальным: избыточность передаваемой информации будет минимально возможной, а достоверность принятой информации – максимальной.
Теория кодирования как раз и позволяет получить такой код, который будет оптимальным: избыточность передаваемой информации будет минимально возможной, а достоверность принятой информации – максимальной.
Слайд 15Защита от шума
Большой вклад в научную теорию связи внес советский ученый
Владимир Александрович Котельников (1940-1950 г. XX века).
Портрет Котельникова
Портрет Котельникова
Слайд 16Защита от шума
В современных системах цифровой связи для борьбы с потерей
информации при передаче:
все сообщение разбивается на порции – блоки;
для каждого блока вычисляется контрольная сумма (сумма двоичных цифр), которая передается вместе с данным блоком;
в месте приема заново вычисляется контрольная сумма принятого блока, если она не совпадает с первоначальной, передача повторяется.
все сообщение разбивается на порции – блоки;
для каждого блока вычисляется контрольная сумма (сумма двоичных цифр), которая передается вместе с данным блоком;
в месте приема заново вычисляется контрольная сумма принятого блока, если она не совпадает с первоначальной, передача повторяется.
