Презентация, доклад по информатике Специальные устройства
Содержание
- 1. Презентация по информатике Специальные устройства
- 2. Модемыаналоговые сигналыцифровыекодыцифровыекоды101001101Модем – устройство для связи двух
- 3. МодемыВнешниекачество связинадежностьиндикаторыдорого стоятВнутренниеаппаратные (процессор,
- 4. МодемыПрограммные модемыдешево стоятбольшая нагрузка на основной процессорсложное
- 5. ADSL-модемысплиттерADSL-модемнужна только телефонная линияне надо «дозваниваться», все
- 6. USB-модемыспутниковый или оптоволоконный канал связи с сервером
- 7. Защита от помех питанияЗащищают от:скачков напряжениявысокочастотных помехповышенного
- 8. Сетевое оборудованиесетевая карта10/100/1000 Мбит/сек коммутатор (свич) маршрутизатор

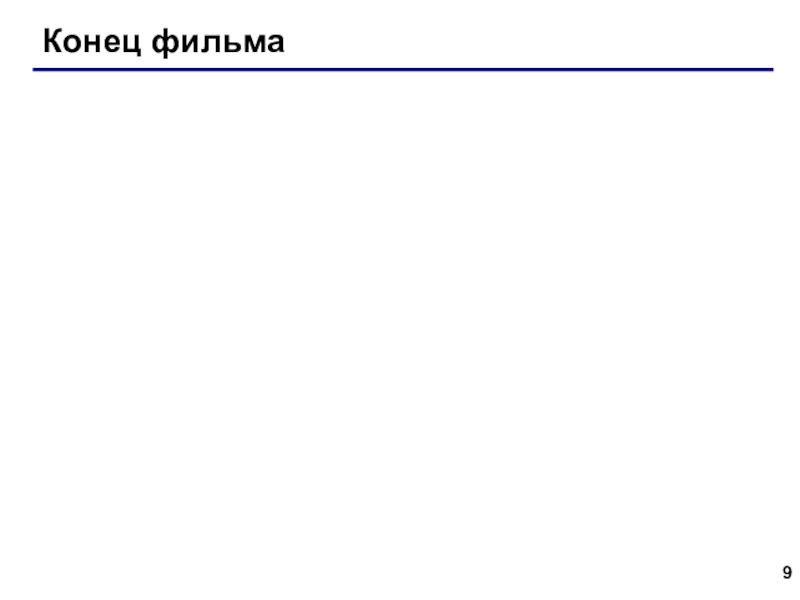

- 9. Конец фильма
Слайд 2Модемы
аналоговые сигналы
цифровые
коды
цифровые
коды
101001101
Модем – устройство для связи двух компьютеров с помощью телефонной
Модем (модулятор/демодулятор) – устройство для преобразования аналогового сигнала в цифровой код и наоборот.
Скорость обмена (биты в секунду): прием до 56 Кбит/c
передача до 33 Кбит/c
101001101
модем
модем
Слайд 3Модемы
Внешние
качество связи
надежность
индикаторы
дорого стоят
Внутренние
аппаратные
(процессор,
память)
программные (обработку информации
Слайд 4Модемы
Программные модемы
дешево стоят
большая нагрузка на основной процессор
сложное программное обеспечение (драйвер)
ПО зависит
Факс-модемы позволяют принимать и передавать факсы на другой факс-модем или факс-машину.
Голосовые модемы – обмен голосовыми сообщениями, автоответчик.
Слайд 5ADSL-модемы
сплиттер
ADSL-модем
нужна только телефонная линия
не надо «дозваниваться», все время «на линии»
телефон свободен
высокая
специальное оборудование: ADSL-модем на станции
не для всех АТС
ADSL = Asymmetric Digital SubscriberLine, асимметричная цифровая абонентская линия
голос (до 3,4 кГц)
низкочастотный сигнал
высокочастотный
сигнал (> 24 кГц)

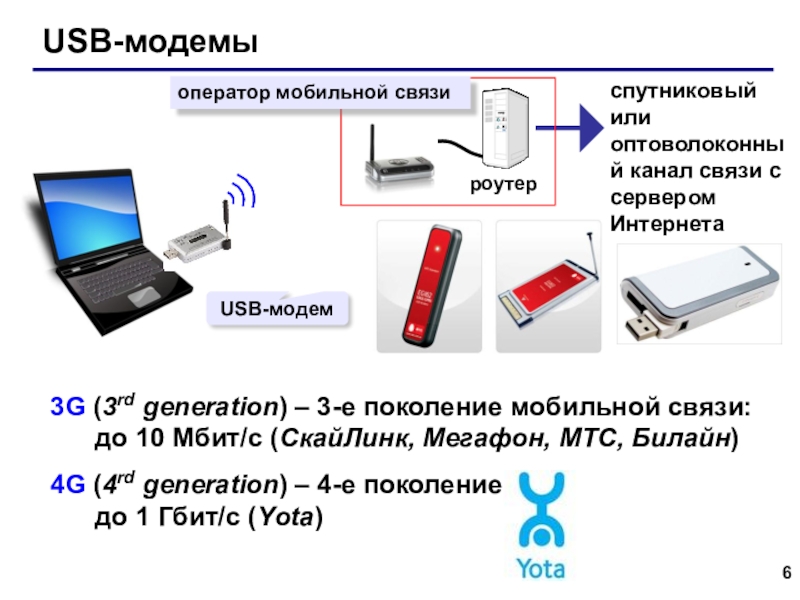

Слайд 6USB-модемы
спутниковый или оптоволоконный канал связи с сервером Интернета
USB-модем
3G (3rd generation) –
4G (4rd generation) – 4-е поколение
до 1 Гбит/с (Yota)

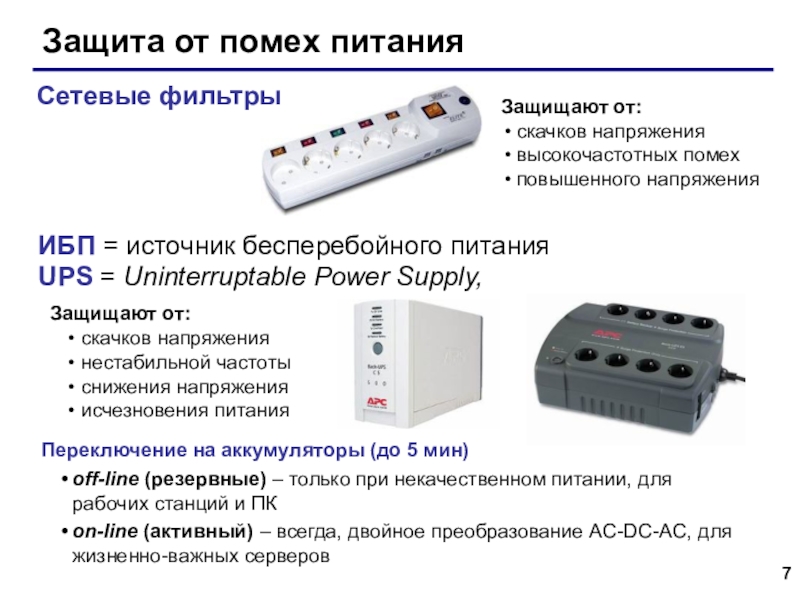

Слайд 7Защита от помех питания
Защищают от:
скачков напряжения
высокочастотных помех
повышенного напряжения
Сетевые фильтры
Защищают от:
скачков напряжения
нестабильной
снижения напряжения
исчезновения питания
ИБП = источник бесперебойного питания
UPS = Uninterruptable Power Supply,
Переключение на аккумуляторы (до 5 мин)
off-line (резервные) – только при некачественном питании, для рабочих станций и ПК
on-line (активный) – всегда, двойное преобразование AC-DC-AC, для жизненно-важных серверов

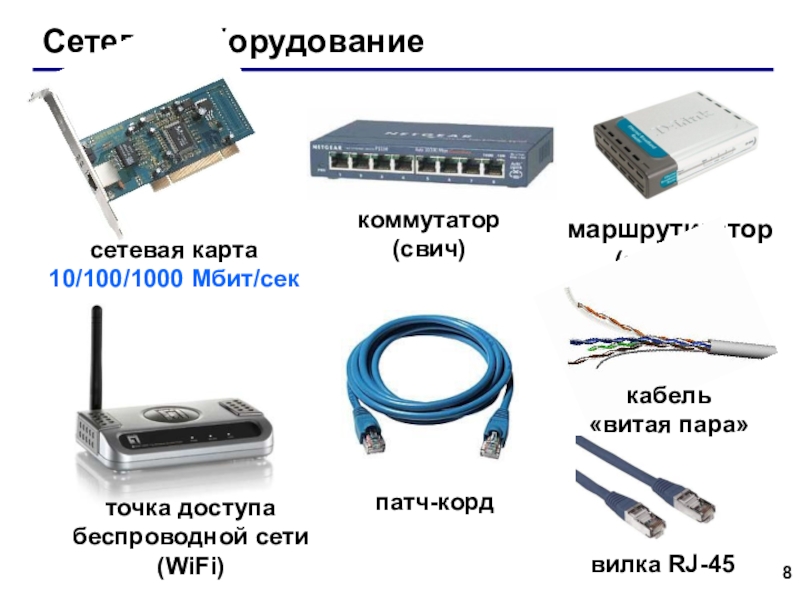

Слайд 8Сетевое оборудование
сетевая карта
10/100/1000 Мбит/сек
коммутатор
(свич)
маршрутизатор
(роутер)
точка доступа беспроводной
(WiFi)
патч-корд
вилка RJ-45
кабель
«витая пара»
