Слайд 1МЕТОД Ньютона (метод касательных)
Кондраткова Т.А., учитель информатики в.к.к. ГОУ лицея № 82

Петроградского района СПб.

28.11.2011

Численные методы решения уравнений

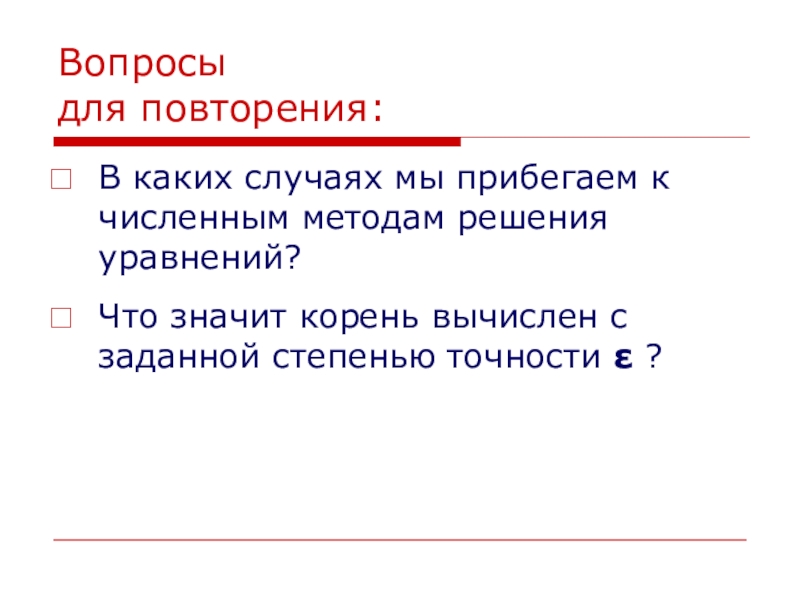

Слайд 2Вопросы для повторения:
В каких случаях мы прибегаем к численным методам решения уравнений?

Что значит корень вычислен с заданной степенью точности ε ?

Вопросы для повторения:В каких случаях мы прибегаем к численным методам решения уравнений? Что значит корень вычислен с

Слайд 3

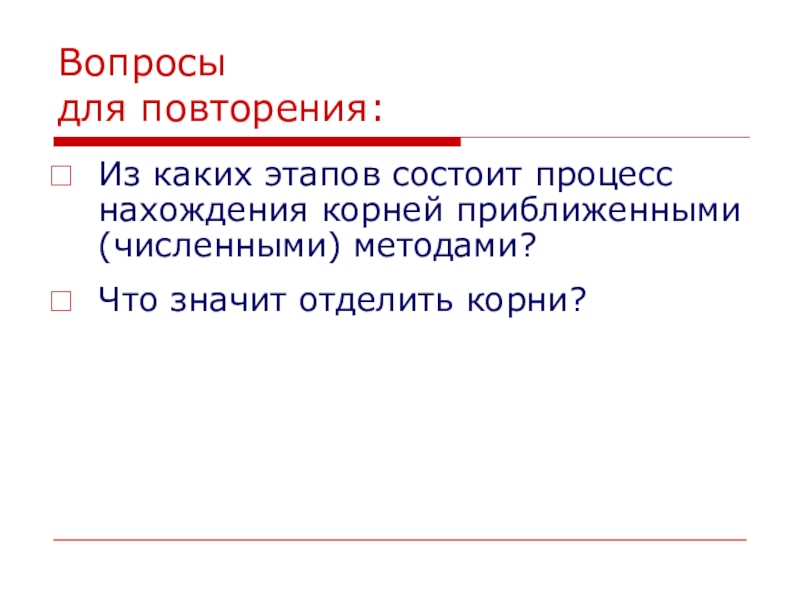

Слайд 4Вопросы для повторения:
Из каких этапов состоит процесс нахождения корней приближенными (численными) методами?

Что значит отделить корни?

Слайд 5Четыре варианта поведения функции на отрезке в окрестности корня

Слайд 6ПОСТАНОВКА ЗАДАЧИ:
Пусть корень ξ уравнения f(x) =0 отделён на отрезке [a,b],

причём f’(x) и f’’(x) непрерывны и сохраняют знак на всём отрезке.
Требуется определить вещественный корень этого уравнения, заключенный на отрезке [a,b] с точностью ε.

ПОСТАНОВКА ЗАДАЧИ:Пусть корень ξ уравнения f(x) =0 отделён на отрезке [a,b], причём f’(x) и f’’(x) непрерывны

Слайд 7Геометрический смысл метода Ньютона
Геометрический смысл метода Ньютона состоит в том, что

дуга кривой Y=f(x) заменяется касательной к этой кривой (отсюда второе название: метод касательных). В качестве приближенного значения к корню берётся точка пересечения касательной с осью абсцисс.

Геометрический смысл метода НьютонаГеометрический смысл метода Ньютона состоит в том, что дуга кривой Y=f(x) заменяется касательной к

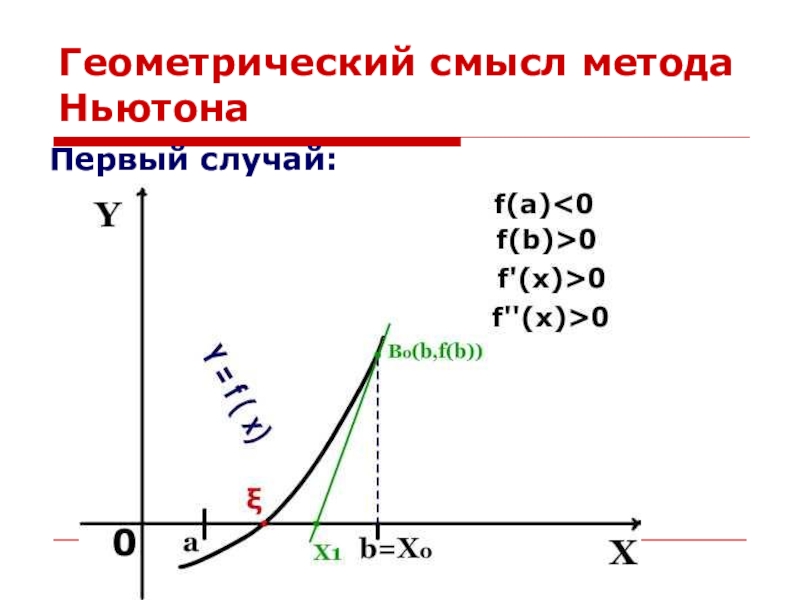

Слайд 8Геометрический смысл метода Ньютона
Первый случай:

Слайд 9Геометрический смысл метода Ньютона
Первый случай:
Y=f(b)+f’(b)(x-b) или Y-f(b)=f’(b)(x-b)
Уравнение касательной функции в точке B0
Подставляем

Y=0 и X=X1

X1=b-f(b)/f’(b) X2=X1 –f(X1)/f’(X1)

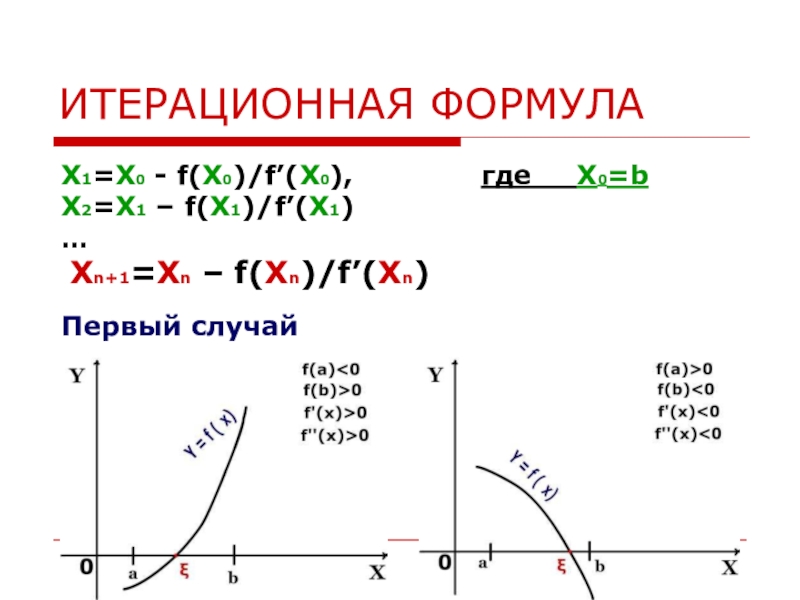

Слайд 10ИТЕРАЦИОННАЯ ФОРМУЛА
X1=X0 - f(X0)/f’(X0), где

X0=b X2=X1 – f(X1)/f’(X1) … Xn+1=Xn – f(Xn)/f’(Xn)

Первый случай

ИТЕРАЦИОННАЯ ФОРМУЛАX1=X0 - f(X0)/f’(X0), где X0=b X2=X1 – f(X1)/f’(X1)

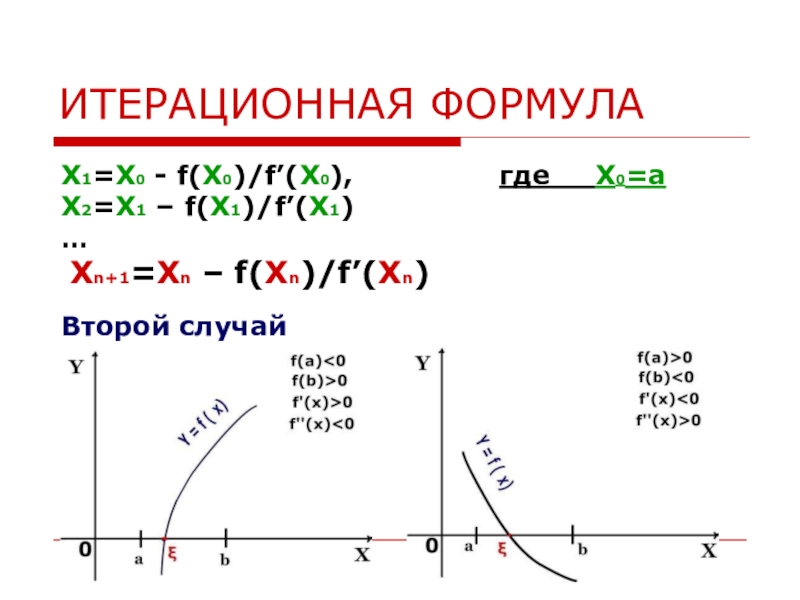

Слайд 11ИТЕРАЦИОННАЯ ФОРМУЛА
X1=X0 - f(X0)/f’(X0),

где X0=а X2=X1 – f(X1)/f’(X1) … Xn+1=Xn – f(Xn)/f’(Xn)

Второй случай

ИТЕРАЦИОННАЯ ФОРМУЛАX1=X0 - f(X0)/f’(X0), где X0=а X2=X1 –

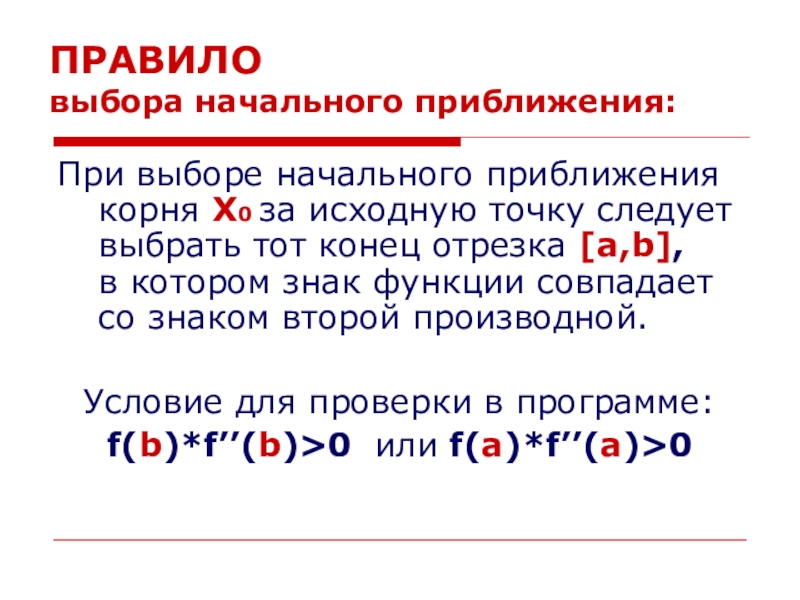

Слайд 12ПРАВИЛО выбора начального приближения:
При выборе начального приближения корня X0 за исходную точку

следует выбрать тот конец отрезка [a,b], в котором знак функции совпадает со знаком второй производной.

Условие для проверки в программе:
f(b)*f’’(b)>0 или f(a)*f’’(a)>0

ПРАВИЛО выбора начального приближения:При выборе начального приближения корня X0 за исходную точку следует выбрать тот конец отрезка

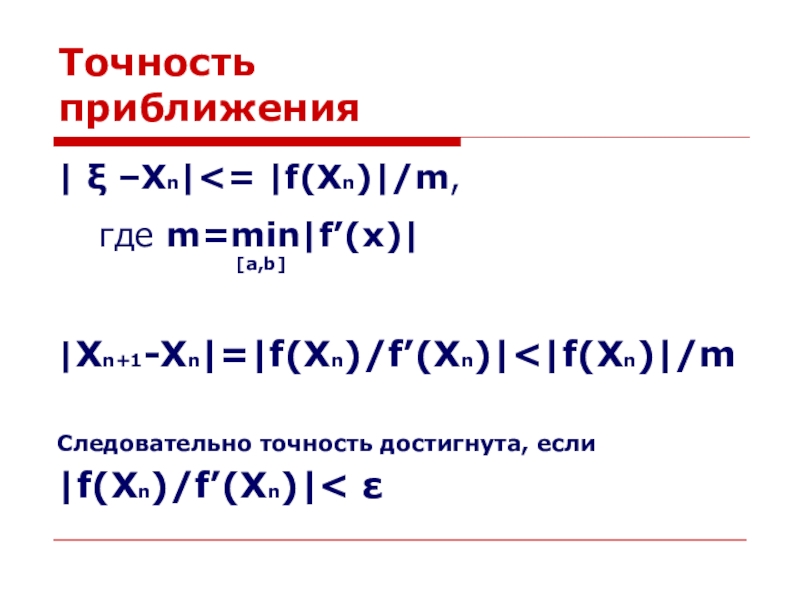

Слайд 13Точность приближения
| ξ –Xn|

[a,b]
|Xn+1-Xn|=|f(Xn)/f’(Xn)|<|f(Xn)|/m

Следовательно точность достигнута, если
|f(Xn)/f’(Xn)|< ε

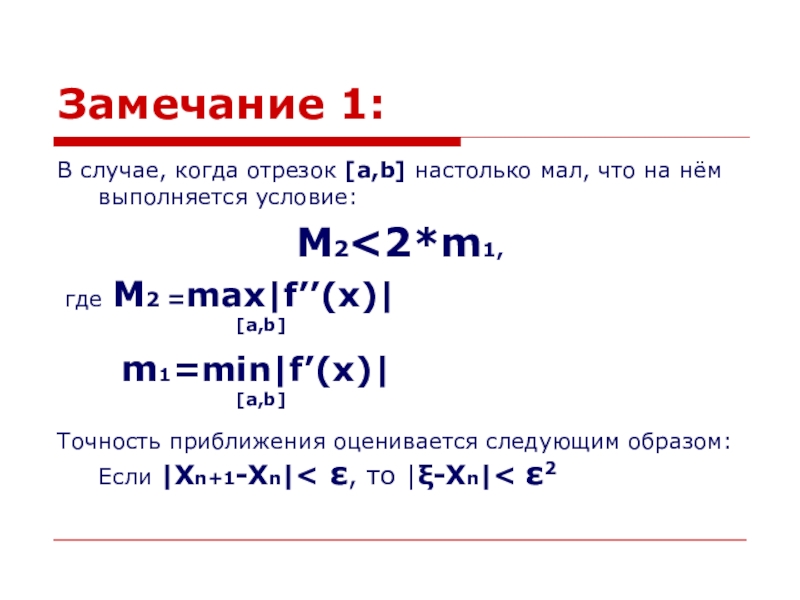

Слайд 14Замечание 1:
В случае, когда отрезок [a,b] настолько мал, что на нём

выполняется условие:
M2<2*m1,
где M2 =max|f’’(x)| [a,b] m1=min|f’(x)| [a,b]
Точность приближения оценивается следующим образом: Если |Xn+1-Xn|< ε, то |ξ-Xn|< ε2

Замечание 1:В случае, когда отрезок [a,b] настолько мал, что на нём выполняется условие:M2

Слайд 15Замечание 2:
Если производная f’(x) мало изменяется на отрезке [a,b], то для

упрощения вычислений можно пользоваться формулой
Xn+1=Xn-f(Xn)/f’(X0)
То есть значение производной надо вычислить только один раз в начальной точке.
Геометрически это означает, что касательные в точках Bn(Xn,f(Xn)) заменяются прямыми, параллельными касательной , проведённой к кривой y=f(x) в точке B0(X0,f(X0))

Замечание 2:Если производная f’(x) мало изменяется на отрезке [a,b], то для упрощения вычислений можно пользоваться формулой Xn+1=Xn-f(Xn)/f’(X0)То есть

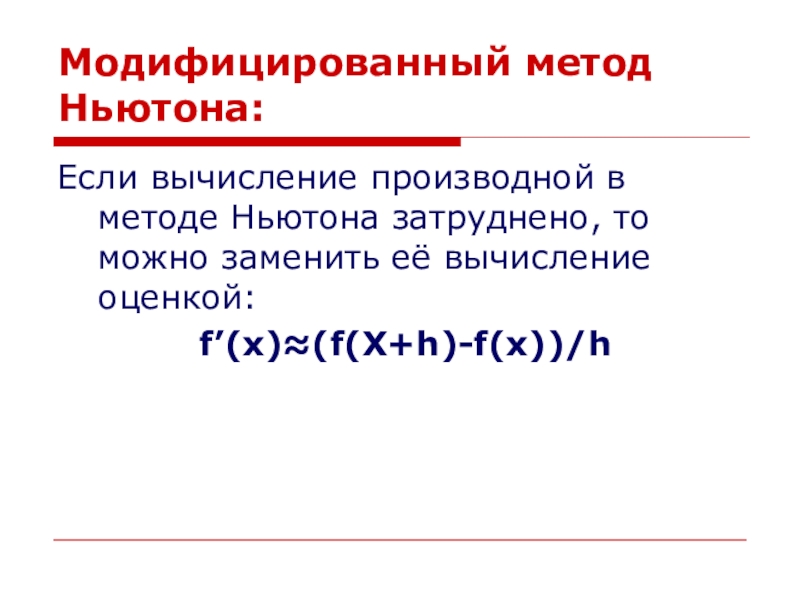

Слайд 16Модифицированный метод Ньютона:
Если вычисление производной в методе Ньютона затруднено, то можно

заменить её вычисление оценкой:
f’(x)≈(f(X+h)-f(x))/h

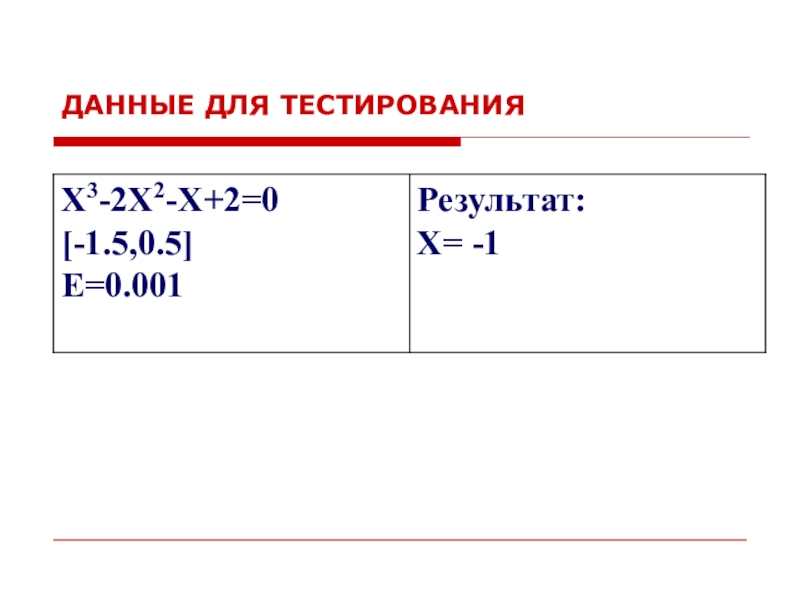

Слайд 17ДАННЫЕ ДЛЯ ТЕСТИРОВАНИЯ

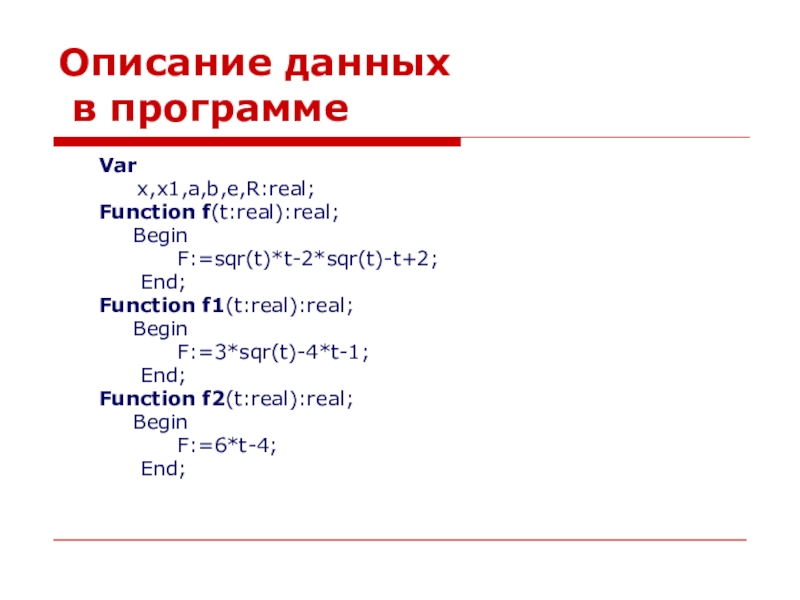

Слайд 18Описание данных в программе
Var
x,x1,a,b,e,R:real;
Function f(t:real):real;
Begin
F:=sqr(t)t-2sqr(t)-t+2;
End;

Function f1(t:real):real;
Begin
F:=3*sqr(t)-4*t-1;
End;
Function f2(t:real):real;
Begin
F:=6*t-4;
End;

Описание данных в программеVar x,x1,a,b,e,R:real;Function f(t:real):real; Begin F:=sqr(t)*t-2*sqr(t)-t+2; End; Function f1(t:real):real; Begin F:=3*sqr(t)-4*t-1;

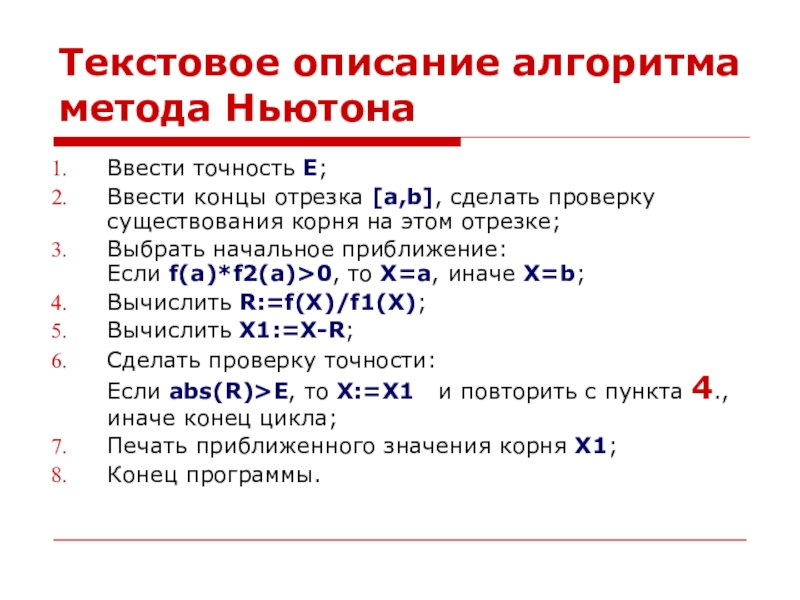

Слайд 19Текстовое описание алгоритма метода Ньютона
Ввести точность E;
Ввести концы отрезка [a,b], сделать

проверку существования корня на этом отрезке;
Выбрать начальное приближение: Если f(a)*f2(a)>0, то X=a, иначе X=b;
Вычислить R:=f(X)/f1(X);
Вычислить X1:=X-R;
Сделать проверку точности: Если abs(R)>E, то X:=X1 и повторить с пункта 4., иначе конец цикла;
Печать приближенного значения корня X1;
Конец программы.

Текстовое описание алгоритма метода НьютонаВвести точность E;Ввести концы отрезка [a,b], сделать проверку существования корня на этом отрезке;Выбрать

Слайд 20Задание на дом:
По конспекту выучить основные определения и понятия;
Знать итерационную формулу

и формулу для оценки точности;
Знать геометрический смысл метода Ньютона;
Составить блок-схему по текстовому описанию алгоритма метода Ньютона.

Задание на дом:По конспекту выучить основные определения и понятия;Знать итерационную формулу и формулу для оценки точности; Знать
