Презентация, доклад по информатике на тему: Ветвление и последовательная детализация алгоритма (9 класс)

– на восток. Требуется нарисовать горизонтальную линию через весь экран.
Задачу можно решить, написав 15 раз команду шаг (если поперёк поля рисунка 15 шагов).

шаг
кц

Здесь использована команда, которая называется циклом.

<тело цикла>
кц

Служебное слово нц обозначает начало цикла, кц – конец цикла.

команды ветвления такой:
если <условие>       то    <серия 1>       иначе  <серия 2> кв
Служебное слово кв обозначает конец ветвления.

«впереди не край?». <Серия> — это одна или несколько следующих друг за другом команд. Если <условие> справедливо, то
выполняется
<серия 1>,
в противном
случае —
<серия 2>.
Пример показан на рис. 5.12.
Такое ветвление называется полным.

Например:
если впереди край      то поворот кв

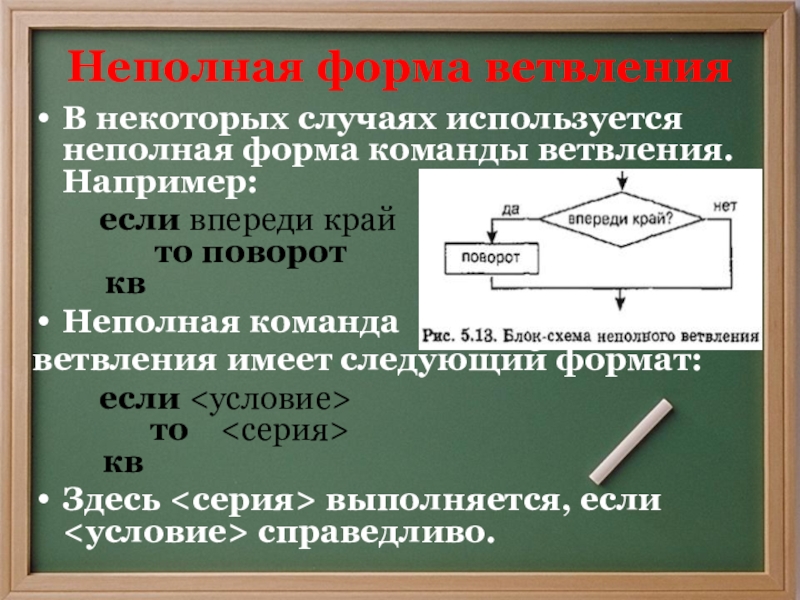

Неполная команда
ветвления имеет следующий формат:
если <условие>       то    <серия> кв
Здесь <серия> выполняется, если <условие> справедливо.

расположенных по краю поля. Исходное положение ГРИС — в верхнем левом углу, направление на юг (рис. 5.14).
Процедуру, рисующую
цепочку квадратов от
края до края поля,
назовем РЯД. Процедуру, рисующую один квадрат, назовем КВАДРАТ.

поворот            сделай РЯД            поворот            сделай РЯД            поворот            сделай РЯД кон

цикла содержится неполное ветвление. Структуру такого алгоритма можно назвать так: цикл с вложенным ветвлением.

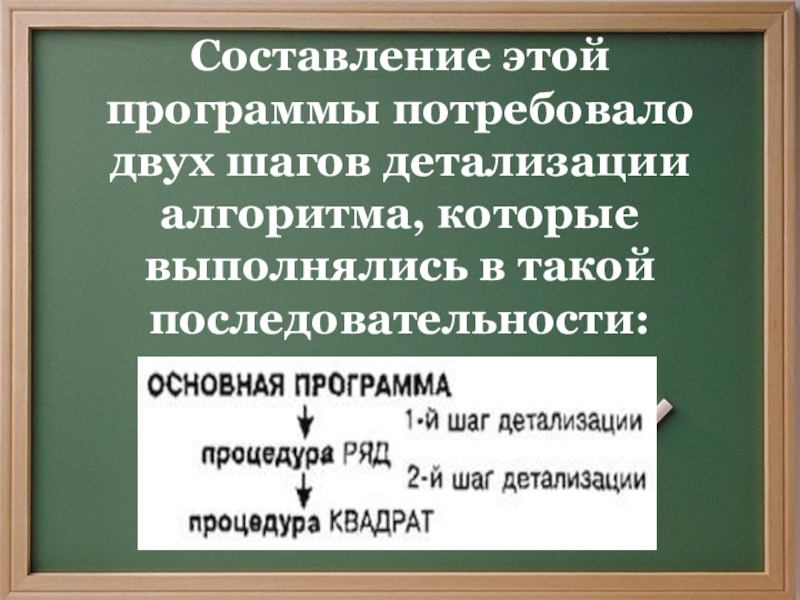

такой последовательности:

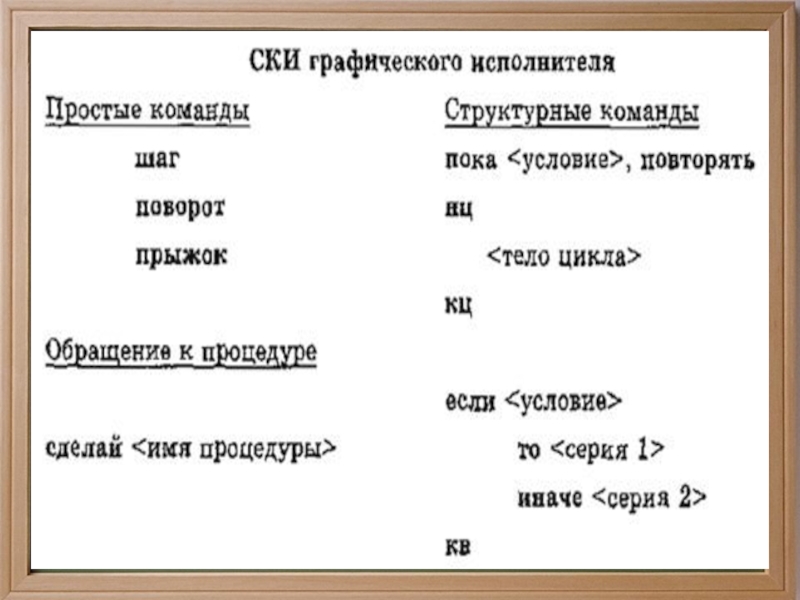

на три группы: простые команды; команда обращения к процедуре; структурные команды. К третьей группе относятся
команды цикла и ветвления.

решения следующих задач: • расчертить все поле горизонтальными пунктирными линиями; • нарисовать квадраты во всех четырех углах поля; • расчертить все поле в клетку со стороной, равной шагу.

вспомогательные алгоритмы последнего уровня детализации? 3. Какой формат имеет команда ветвления? Какие действия исполнителя она определяет? 4. Чем отличается полное ветвление от неполного?
