Слайд 1
Презентация на тему: «Устройство и характеристики персонального компьютера»
Подготовил: Агеев В.С.,
учитель информатики
Слайд 2Компьютеры – это электронно-вычислительные машины, которые выполняют задания или вычисления в
соответствии с набором инструкций, или программ.
Персональный компьютер или ПК - это настольная вычислительная машина, предназначенная для бытового использования и предоставляющая универсальные функции для пользователей.

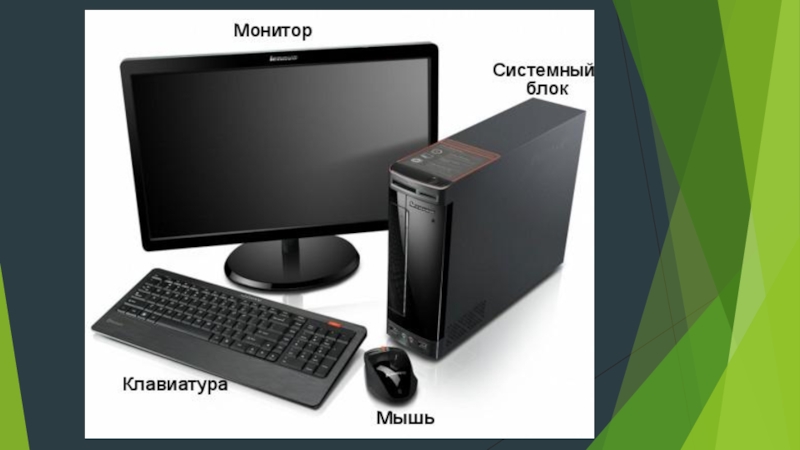

Слайд 3Обычный персональный компьютер, который мы используем в нашей повседневной жизни состоит из
таких частей:
Системного блока;
Монитора;
Клавиатуры и мыши;
Дополнительных устройств (принтер, сканер, веб-камера и др.)
Слайд 5Системный блок
Вертикальные системные блоки
Горизонтальный системный блок
Системный блок — это центральная часть
компьютера, в которой располагаются все самые важные составляющие. Всё, благодаря чему работает компьютер. Выпускаются самые разнообразные системные блоки, которые различаются по размерам, дизайну и способу сборки

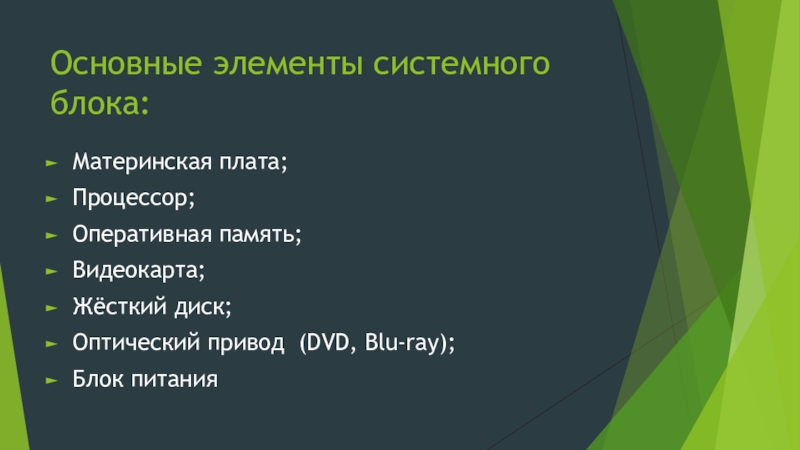

Слайд 6Основные элементы системного блока:
Материнская плата;
Процессор;
Оперативная память;
Видеокарта;
Жёсткий диск;
Оптический привод (DVD, Blu-ray);
Блок питания

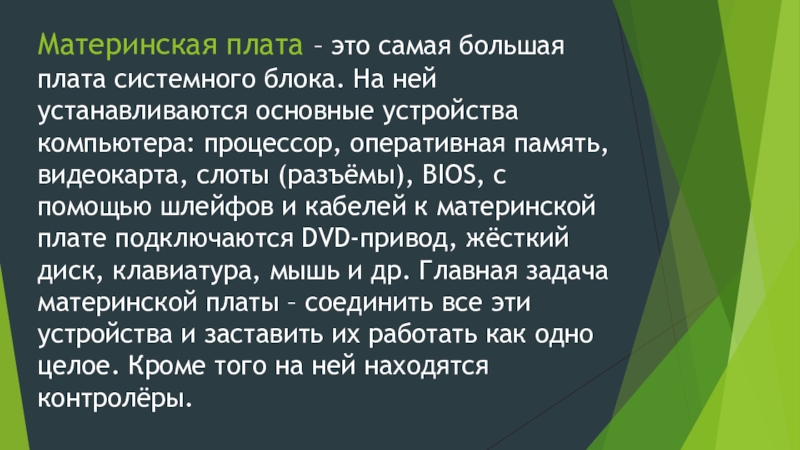

Слайд 8Материнская плата – это самая большая плата системного блока. На ней
устанавливаются основные устройства компьютера: процессор, оперативная память, видеокарта, слоты (разъёмы), BIOS, с помощью шлейфов и кабелей к материнской плате подключаются DVD-привод, жёсткий диск, клавиатура, мышь и др. Главная задача материнской платы – соединить все эти устройства и заставить их работать как одно целое. Кроме того на ней находятся контролёры.

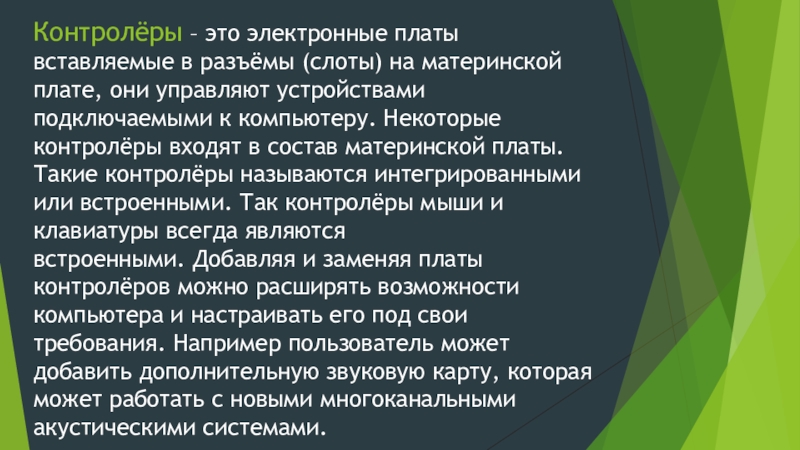

Слайд 9Контролёры – это электронные платы вставляемые в разъёмы (слоты) на материнской
плате, они управляют устройствами подключаемыми к компьютеру. Некоторые контролёры входят в состав материнской платы. Такие контролёры называются интегрированными или встроенными. Так контролёры мыши и клавиатуры всегда являются встроенными. Добавляя и заменяя платы контролёров можно расширять возможности компьютера и настраивать его под свои требования. Например пользователь может добавить дополнительную звуковую карту, которая может работать с новыми многоканальными акустическими системами.
Слайд 10Процессор
Центральный процессор (ЦП, CPU) является главным элементом компьютера, его “мозгом”. Он отвечает
за все вычисления и обработку информации. Кроме этого, он выполняет управление всеми устройствами компьютера. От его мощности зависит быстродействие компьютера и его возможности.
Основные характеристики центрального процессора:
количество ядер
тактовая частота
кэш
сокет

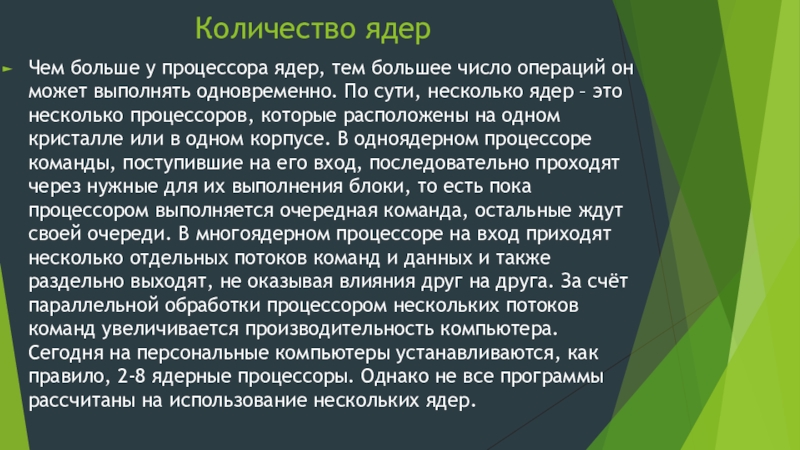

Слайд 11Количество ядер
Чем больше у процессора ядер, тем большее число операций он
может выполнять одновременно. По сути, несколько ядер – это несколько процессоров, которые расположены на одном кристалле или в одном корпусе. В одноядерном процессоре команды, поступившие на его вход, последовательно проходят через нужные для их выполнения блоки, то есть пока процессором выполняется очередная команда, остальные ждут своей очереди. В многоядерном процессоре на вход приходят несколько отдельных потоков команд и данных и также раздельно выходят, не оказывая влияния друг на друга. За счёт параллельной обработки процессором нескольких потоков команд увеличивается производительность компьютера. Сегодня на персональные компьютеры устанавливаются, как правило, 2-8 ядерные процессоры. Однако не все программы рассчитаны на использование нескольких ядер.

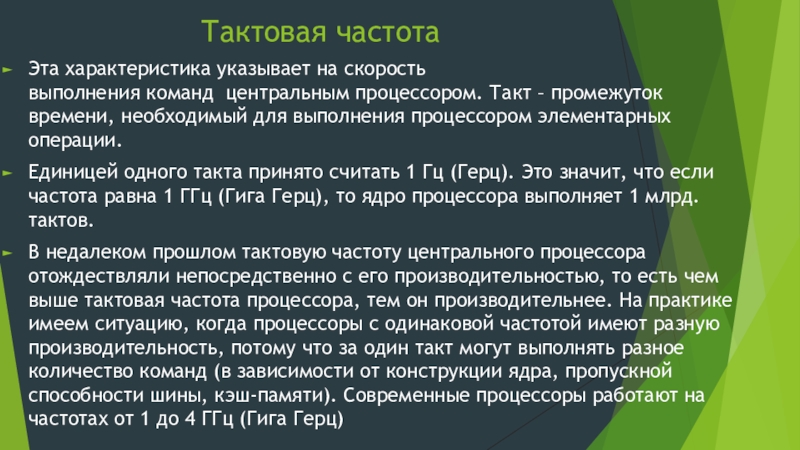

Слайд 12Тактовая частота
Эта характеристика указывает на скорость выполнения команд центральным процессором. Такт –
промежуток времени, необходимый для выполнения процессором элементарных операции.
Единицей одного такта принято считать 1 Гц (Герц). Это значит, что если частота равна 1 ГГц (Гига Герц), то ядро процессора выполняет 1 млрд. тактов.
В недалеком прошлом тактовую частоту центрального процессора отождествляли непосредственно с его производительностью, то есть чем выше тактовая частота процессора, тем он производительнее. На практике имеем ситуацию, когда процессоры с одинаковой частотой имеют разную производительность, потому что за один такт могут выполнять разное количество команд (в зависимости от конструкции ядра, пропускной способности шины, кэш-памяти). Современные процессоры работают на частотах от 1 до 4 ГГц (Гига Герц)
Слайд 13Кэш
Кэш применяется для значительного ускорения вычислений. Это встроенная в корпус процессора
сверхбыстрая память, содержащая данные, к которым процессор часто обращается. Кэш-память может быть первого (L1), второго (L2) или третьего (L3) уровня.

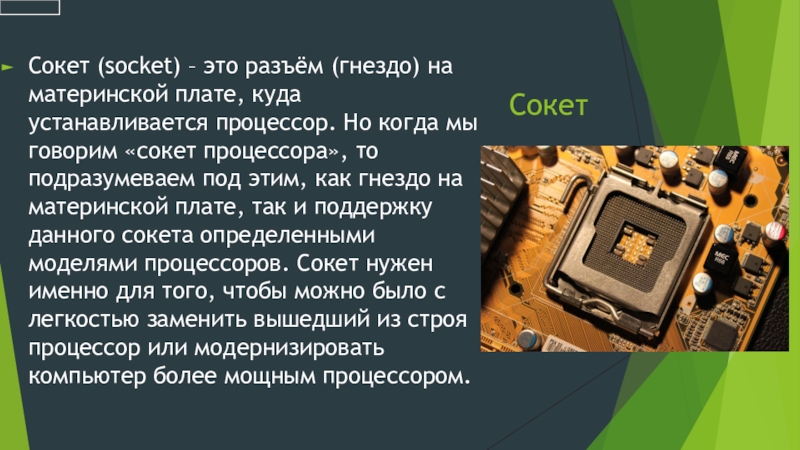

Слайд 14Сокет
Сокет (socket) – это разъём (гнездо) на материнской плате, куда устанавливается
процессор. Но когда мы говорим «сокет процессора», то подразумеваем под этим, как гнездо на материнской плате, так и поддержку данного сокета определенными моделями процессоров. Сокет нужен именно для того, чтобы можно было с легкостью заменить вышедший из строя процессор или модернизировать компьютер более мощным процессором.
Слайд 15Оперативная память
Следующий важный элемент компьютера, который находится в системном блоке –
оперативная память (RAM или ОЗУ-оперативное запоминающие устройство). Именно в ней запоминаются обрабатываемая процессором информация и запущенные пользователем программы. Оперативной она называется потому, что предоставляет процессору быстрый доступ к данным.
DDR3
DDR2
DDR

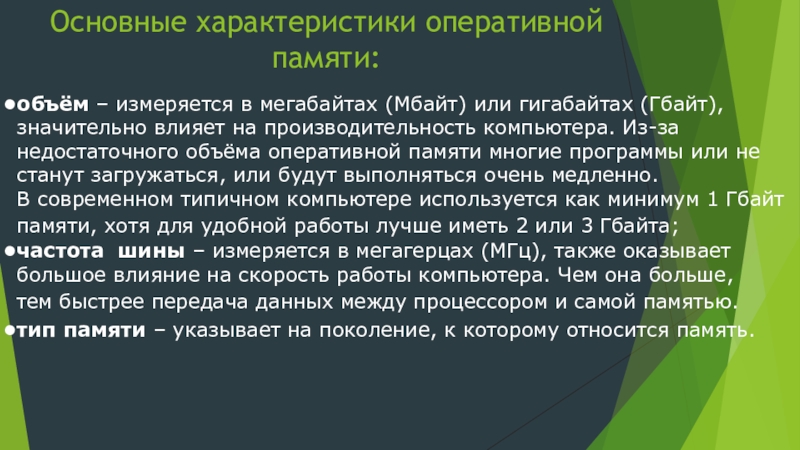

Слайд 16Основные характеристики оперативной памяти:
объём – измеряется в мегабайтах (Мбайт) или гигабайтах (Гбайт),
значительно
влияет на производительность компьютера. Из-за
недостаточного объёма оперативной памяти многие программы или не
станут загружаться, или будут выполняться очень медленно.
В современном типичном компьютере используется как минимум 1 Гбайт
памяти, хотя для удобной работы лучше иметь 2 или 3 Гбайта;
частота шины – измеряется в мегагерцах (МГц), также оказывает
большое влияние на скорость работы компьютера. Чем она больше,
тем быстрее передача данных между процессором и самой памятью.
тип памяти – указывает на поколение, к которому относится память.

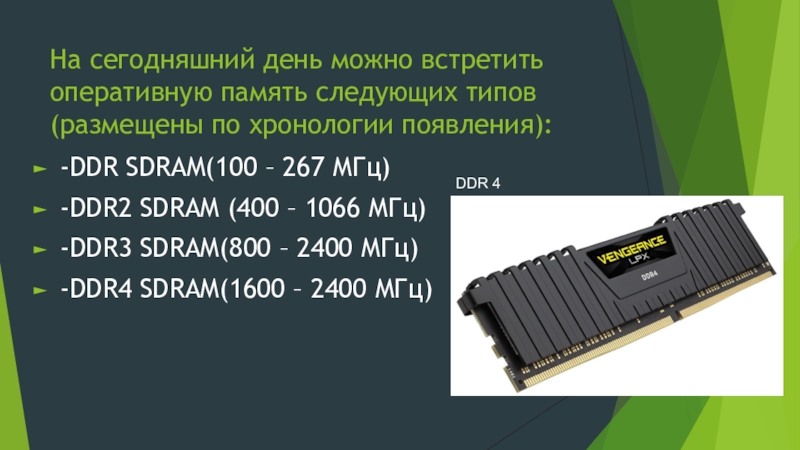

Слайд 17На сегодняшний день можно встретить оперативную память следующих типов (размещены по
хронологии появления):
-DDR SDRAM(100 – 267 МГц)
-DDR2 SDRAM (400 – 1066 МГц)
-DDR3 SDRAM(800 – 2400 МГц)
-DDR4 SDRAM(1600 – 2400 МГц)
DDR 4
Слайд 18Видеокарта
Видеокарта – электронная плата, обеспечивающая формирования видеосигнала и тем самым определяет
изображение, показываемое монитором. У существующих видеокарт разные возможности. Если на компьютере используются офисные программы, то особых требований к видеокарте не предъявляют. Другое дело игровой компьютер, в котором основную работу берёт на себя видеокарта, а центральному процессору отводится второстепенная роль.

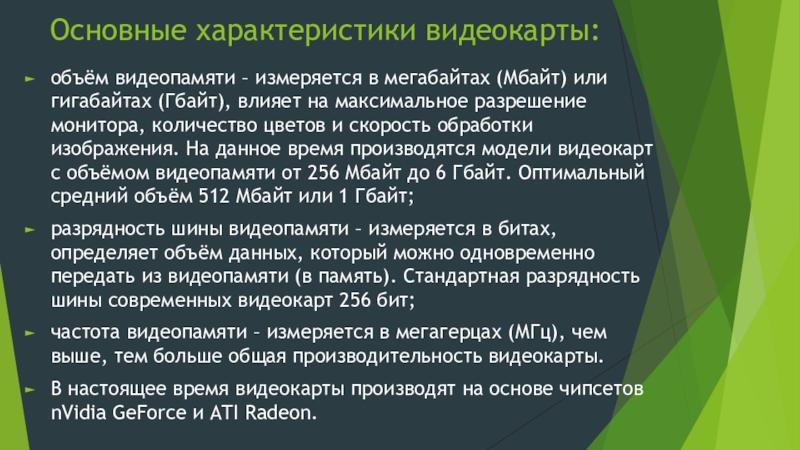

Слайд 19Основные характеристики видеокарты:
объём видеопамяти – измеряется в мегабайтах (Мбайт) или гигабайтах (Гбайт),
влияет на максимальное разрешение монитора, количество цветов и скорость обработки изображения. На данное время производятся модели видеокарт с объёмом видеопамяти от 256 Мбайт до 6 Гбайт. Оптимальный средний объём 512 Мбайт или 1 Гбайт;
разрядность шины видеопамяти – измеряется в битах, определяет объём данных, который можно одновременно передать из видеопамяти (в память). Стандартная разрядность шины современных видеокарт 256 бит;
частота видеопамяти – измеряется в мегагерцах (МГц), чем выше, тем больше общая производительность видеокарты.
В настоящее время видеокарты производят на основе чипсетов nVidia GeForce и ATI Radeon.

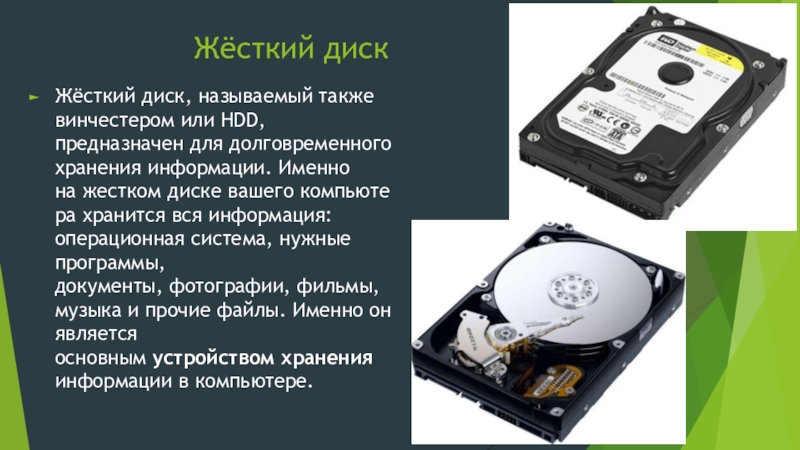

Слайд 20Жёсткий диск
Жёсткий диск, называемый также винчестером или HDD, предназначен для долговременного
хранения информации. Именно на жестком диске вашего компьютера хранится вся информация: операционная система, нужные программы, документы, фотографии, фильмы, музыка и прочие файлы. Именно он является основным устройством хранения информации в компьютере.

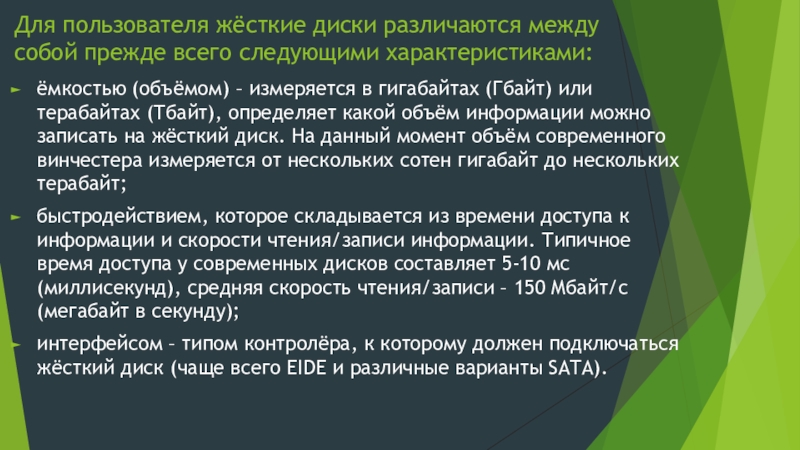

Слайд 21Для пользователя жёсткие диски различаются между собой прежде всего следующими характеристиками:
ёмкостью
(объёмом) – измеряется в гигабайтах (Гбайт) или терабайтах (Тбайт), определяет какой объём информации можно записать на жёсткий диск. На данный момент объём современного винчестера измеряется от нескольких сотен гигабайт до нескольких терабайт;
быстродействием, которое складывается из времени доступа к информации и скорости чтения/записи информации. Типичное время доступа у современных дисков составляет 5-10 мс (миллисекунд), средняя скорость чтения/записи – 150 Мбайт/с (мегабайт в секунду);
интерфейсом – типом контролёра, к которому должен подключаться жёсткий диск (чаще всего EIDE и различные варианты SATA).

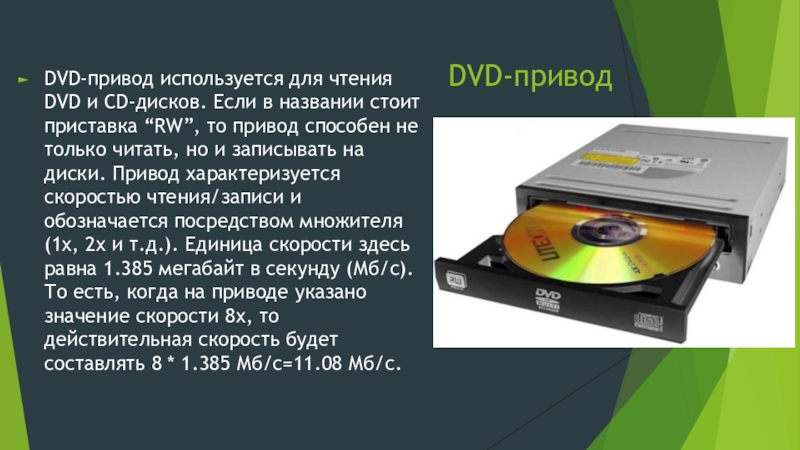

Слайд 22DVD-привод
DVD-привод используется для чтения DVD и CD-дисков. Если в названии стоит
приставка “RW”, то привод способен не только читать, но и записывать на диски. Привод характеризуется скоростью чтения/записи и обозначается посредством множителя (1x, 2x и т.д.). Единица скорости здесь равна 1.385 мегабайт в секунду (Мб/с). То есть, когда на приводе указано значение скорости 8x, то действительная скорость будет составлять 8 * 1.385 Мб/с=11.08 Мб/с.

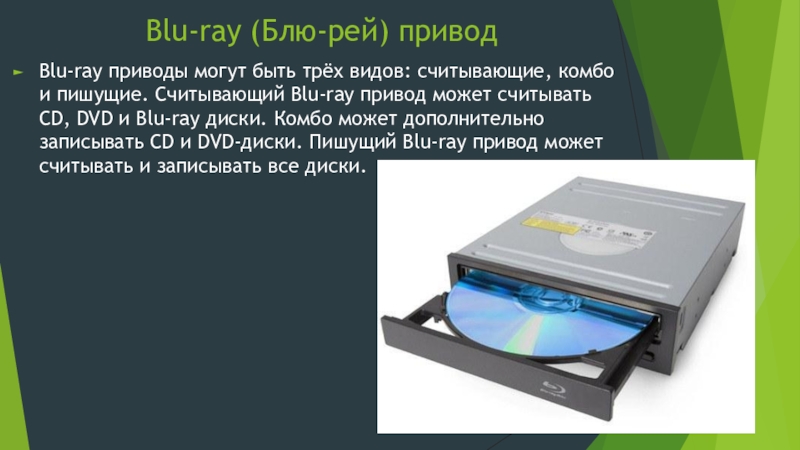

Слайд 23Blu-ray (Блю-рей) привод
Blu-ray приводы могут быть трёх видов: считывающие, комбо и
пишущие. Считывающий Blu-ray привод может считывать CD, DVD и Blu-ray диски. Комбо может дополнительно записывать CD и DVD-диски. Пишущий Blu-ray привод может считывать и записывать все диски.

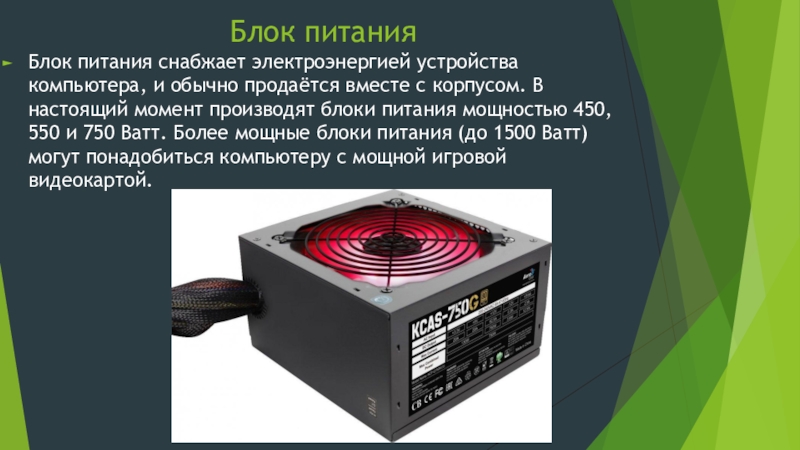

Слайд 24Блок питания
Блок питания снабжает электроэнергией устройства компьютера, и обычно продаётся вместе с
корпусом. В настоящий момент производят блоки питания мощностью 450, 550 и 750 Ватт. Более мощные блоки питания (до 1500 Ватт) могут понадобиться компьютеру с мощной игровой видеокартой.

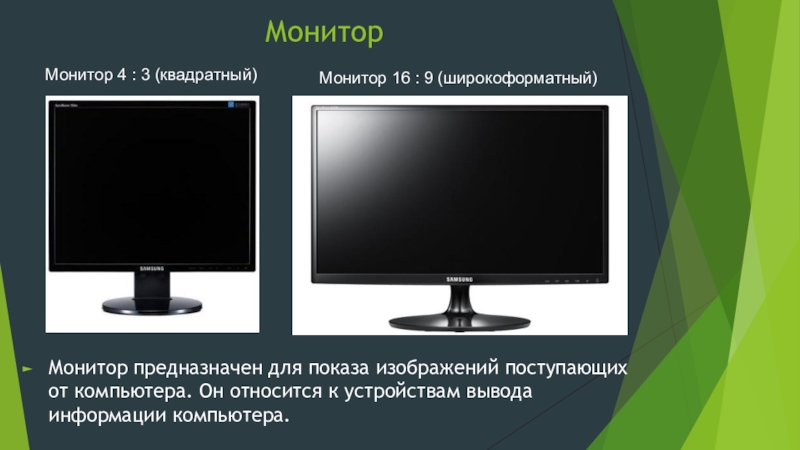

Слайд 25Монитор
Монитор предназначен для показа изображений поступающих от компьютера. Он относится к
устройствам вывода информации компьютера.
Монитор 4 : 3 (квадратный)
Монитор 16 : 9 (широкоформатный)
Слайд 26Основные характеристики мониторов:
размер экрана – измеряется в дюймах (1 дюйм=2,54 см)
по диагонали.
На данный момент наиболее популярными
являются ЖК-мониторы с диагональю 19 дюймов;
формат экрана (соотношение сторон по вертикали и горизонтали),
сейчас почти все мониторы продаются в широкоформатном
исполнении: формат 16:9 и 16:10;
тип матрицы – основная часть ЖК-монитора, от которой на 90% зависит его качество. В современных мониторах применяется один из трёх основных типов матриц: TN-film (наиболее простой, самый дешёвый и распространённый), S-IPS (обладают наилучшей цветопередачей, применяется для профессиональной работы с изображениями) и PVA/ MVA (дороже TN-film и дешевле IPS, можно сказать, что эти матрицы являются компромиссом между TN+Film и IPS.);

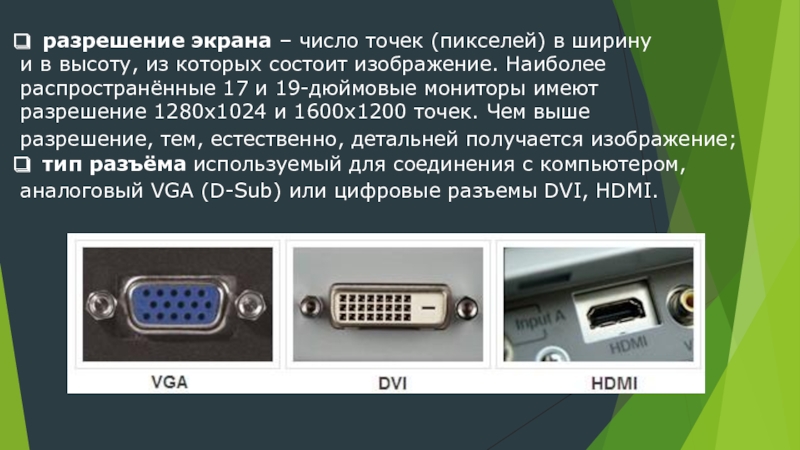

Слайд 27разрешение экрана – число точек (пикселей) в ширину
и в высоту, из которых
состоит изображение. Наиболее
распространённые 17 и 19-дюймовые мониторы имеют
разрешение 1280х1024 и 1600х1200 точек. Чем выше
разрешение, тем, естественно, детальней получается изображение;
тип разъёма используемый для соединения с компьютером,
аналоговый VGA (D-Sub) или цифровые разъемы DVI, HDMI.

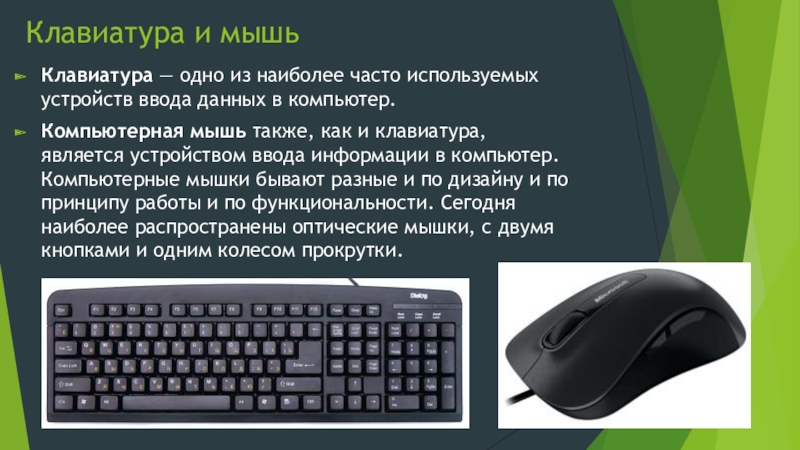

Слайд 28Клавиатура и мышь
Клавиатура — одно из наиболее часто используемых устройств ввода данных
в компьютер.
Компьютерная мышь также, как и клавиатура, является устройством ввода информации в компьютер. Компьютерные мышки бывают разные и по дизайну и по принципу работы и по функциональности. Сегодня наиболее распространены оптические мышки, с двумя кнопками и одним колесом прокрутки.

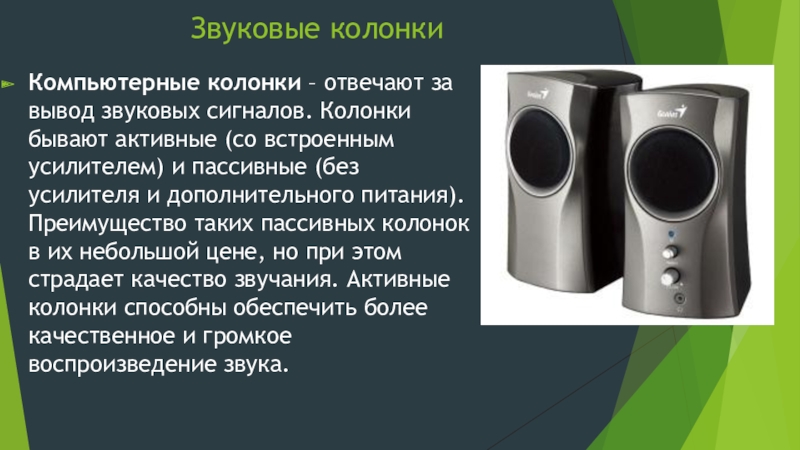

Слайд 29Звуковые колонки
Компьютерные колонки – отвечают за вывод звуковых сигналов. Колонки бывают
активные (со встроенным усилителем) и пассивные (без усилителя и дополнительного питания). Преимущество таких пассивных колонок в их небольшой цене, но при этом страдает качество звучания. Активные колонки способны обеспечить более качественное и громкое воспроизведение звука.

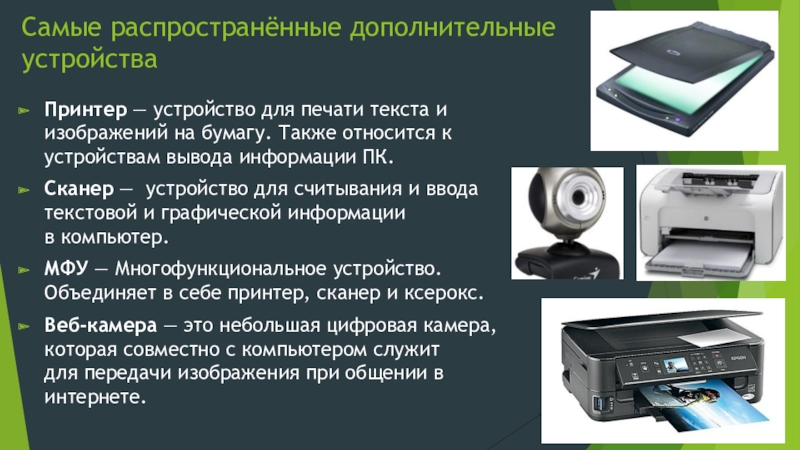

Слайд 30Самые распространённые дополнительные устройства
Принтер — устройство для печати текста и изображений
на бумагу. Также относится к устройствам вывода информации ПК.
Сканер — устройство для считывания и ввода текстовой и графической информации в компьютер.
МФУ — Многофункциональное устройство. Объединяет в себе принтер, сканер и ксерокс.
Веб-камера — это небольшая цифровая камера, которая совместно с компьютером служит для передачи изображения при общении в интернете.
Слайд 31Список литературы:
https://windows school.ru/publ/winfaq/osnovy_windows/chto_takoe_personalnyj_kompjuter
http://us-it.ru/kompyuternyj-likbez/ustrojstvo-kompyutera/
Учебник Информатика 8 класс И.Г. Семакин, Л.А. Залогова, С.В.
Русаков, Л.В. Шестакова (2005 год)
