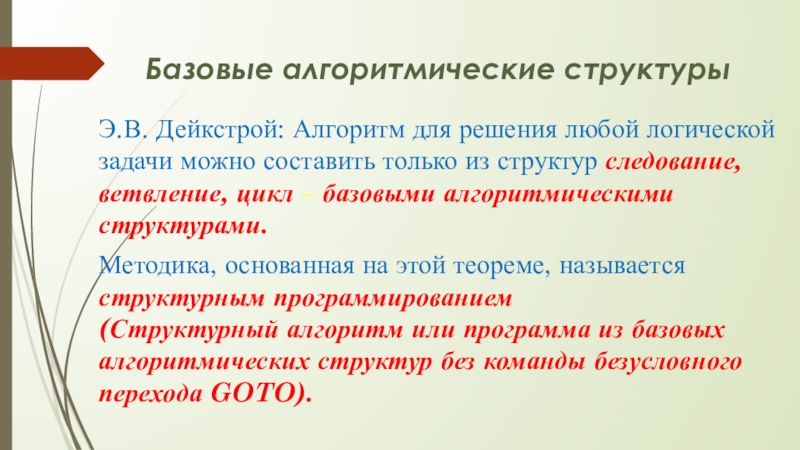

составить только из структур следование, ветвление, цикл – базовыми алгоритмическими структурами.
Методика, основанная на этой теореме, называется структурным программированием (Структурный алгоритм или программа из базовых алгоритмических структур без команды безусловного перехода GOTO).

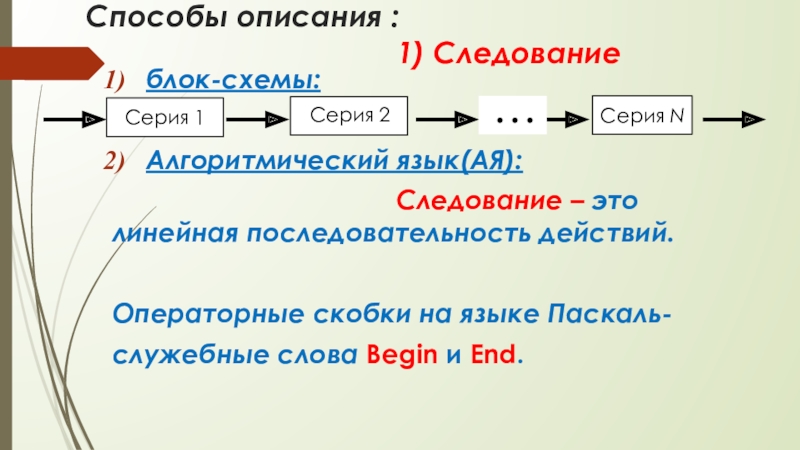

1) Следование

блок-схемы:

Алгоритмический язык(АЯ):
Следование – это линейная последовательность действий.

Операторные скобки на языке Паскаль-
служебные слова Begin и End.

Серия 1

Серия 2

Серия N

…

2) Ветвление

блок-схемы:
Полное
ветвление:
Неполное
ветвление- «Нет» пусто.
2) Алгоритмический язык(АЯ):
Ветвление – в зависимости от истинности или ложности условия(логического выражения) управление передается одному из блоков.
если <если>
то <серия 1>
иначе<серия 2>
все

условие

Серия 1

Серия 2

Да

Нет

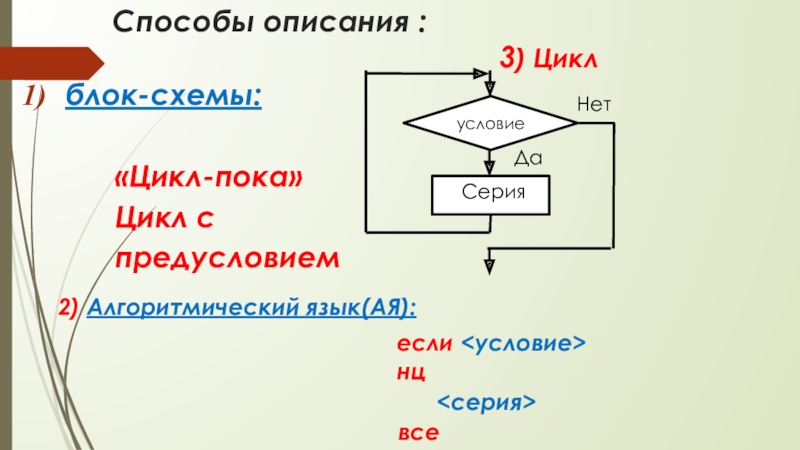

3) Цикл

блок-схемы:

«Цикл-пока»
Цикл с
предусловием

условие

Да

Нет

2) Алгоритмический язык(АЯ):
если <условие>
нц
<серия>
все

повторить
<серия>
до <условие>

блок-схемы:
«Цикл-до»
Цикл с
постусловием

условие

Способы описания : 3) Цикл

Нет

Да

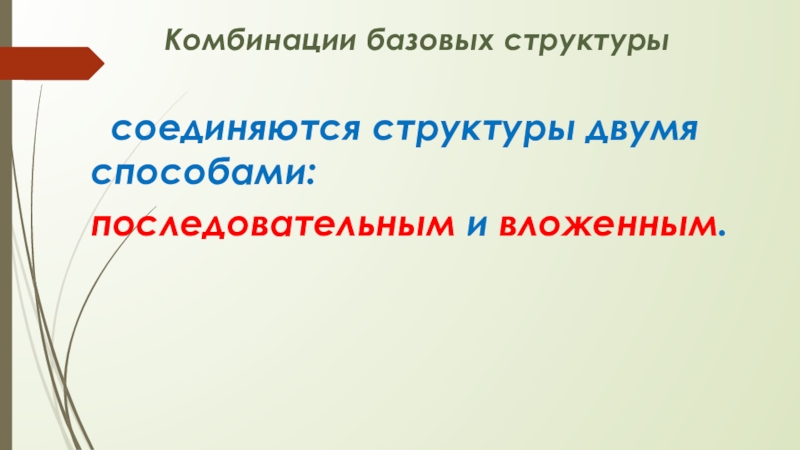

вложенным
ветвлением

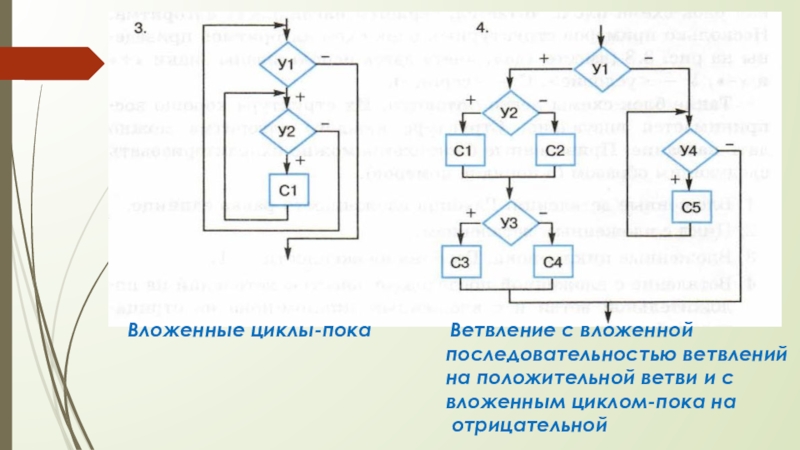

циклы-пока Ветвление с вложенной
последовательностью ветвлений
на положительной ветви и с
вложенным циклом-пока на
отрицательной

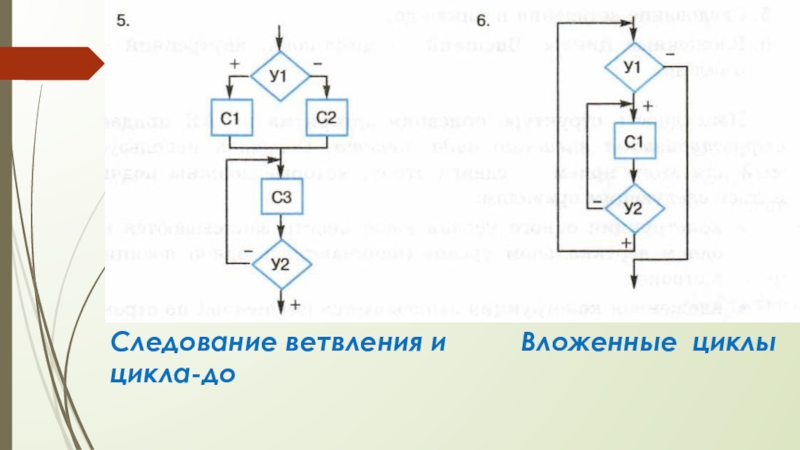

цикла-до

для вложенных конструкций
