Презентация, доклад по информатике на тему Средства анализа и визуализации данных (9 класс)

Содержание

Ключевые словасортировкапоиск (фильтрация)диаграммаграфиккруговая диаграммагистограмма (столбчатая диаграмма)ярусная диаграммаряды данныхкатегории

Слайд 1СРЕДСТВА АНАЛИЗА И ВИЗУАЛИЗАЦИИ ДАННЫХ
ОБРАБОТКА ЧИСЛОВОЙ ИНФОРМАЦИИ В ЭЛЕКТРОННЫХ ТАБЛИЦАХ

СРЕДСТВА АНАЛИЗА И ВИЗУАЛИЗАЦИИ ДАННЫХОБРАБОТКА ЧИСЛОВОЙ ИНФОРМАЦИИ В ЭЛЕКТРОННЫХ ТАБЛИЦАХ

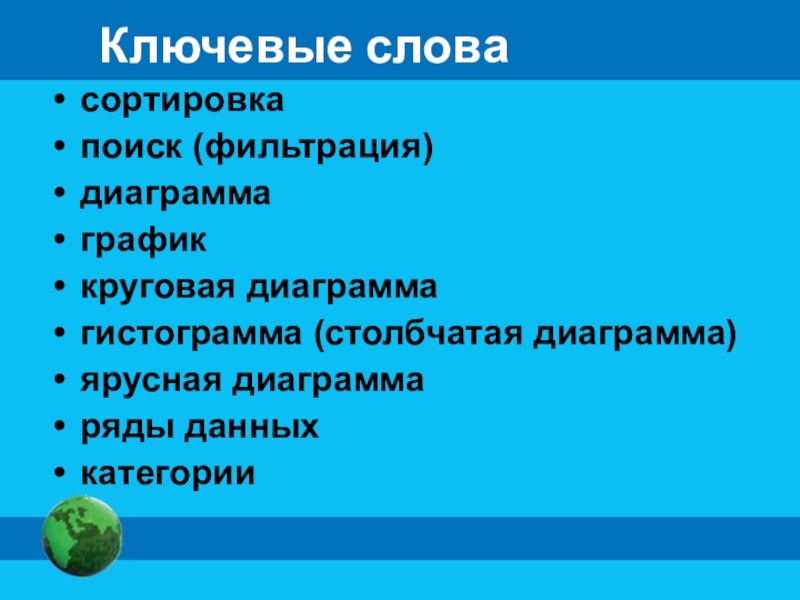

Слайд 2Ключевые слова
сортировка
поиск (фильтрация)
диаграмма
график
круговая диаграмма
гистограмма (столбчатая диаграмма)
ярусная диаграмма
ряды данных
категории

Ключевые словасортировкапоиск (фильтрация)диаграммаграфиккруговая диаграммагистограмма (столбчатая диаграмма)ярусная диаграммаряды данныхкатегории

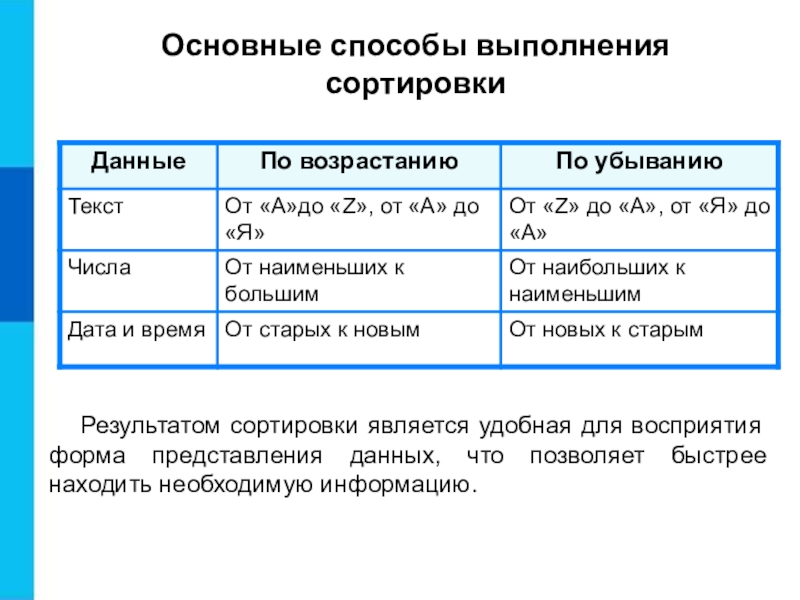

Слайд 3Основные способы выполнения сортировки
Результатом сортировки является удобная для восприятия форма представления

данных, что позволяет быстрее находить необходимую информацию.
Основные способы выполнения сортировкиРезультатом сортировки является удобная для восприятия форма представления данных, что позволяет быстрее находить необходимую

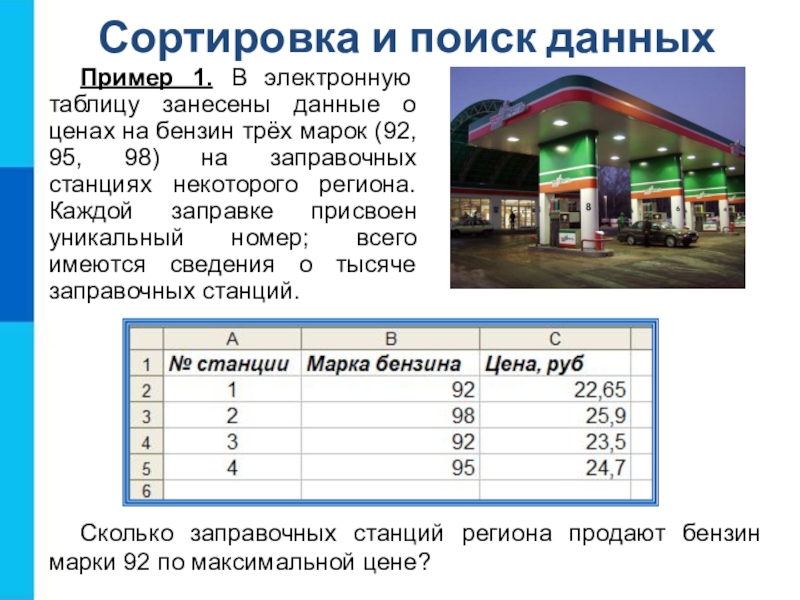

Слайд 4Сортировка и поиск данных
Пример 1. В электронную таблицу занесены данные о

ценах на бензин трёх марок (92, 95, 98) на заправочных станциях некоторого региона. Каждой заправке присвоен уникальный номер; всего имеются сведения о тысяче заправочных станций.

Сколько заправочных станций региона продают бензин марки 92 по максимальной цене?

Сортировка и поиск данныхПример 1. В электронную таблицу занесены данные о ценах на бензин трёх марок (92,

Слайд 5Сортировка и поиск данных
Узнаем максимальную цену на бензин марки 92.
OpenOffice.org.Calc
Excel
Для этого

отсортируем таблицу:
1) по возрастанию по марке бензина;
2) при равных значениях марки бензина - по убыванию цены бензина.

Применим к диапазону ячеек с ценами на бензин марки 92 функцию СЧЁТЕСЛИ и с её помощью определим число заправочных станций, продающих бензин по максимальной цене.

Сортировка и поиск данныхУзнаем максимальную цену на бензин марки 92.OpenOffice.org.CalcExcelДля этого отсортируем таблицу: 1) по возрастанию по

Слайд 6Поиск данных
Поиск данных в электронных таблицах осуществляется с помощью фильтров, которые

«не пропускают» на экран записи, не удовлетворяющие условиям поиска.
Пример. Фильтр для поля «Марка бензина», состоящий из условия «=» со значением «92»:

Результат фильтрации:

OpenOffice.org.Calc

Excel

Поиск данныхПоиск данных в электронных таблицах осуществляется с помощью фильтров, которые «не пропускают» на экран записи, не

Слайд 7Визуализация данных
Графическое представление данных
Диаграмма
График
Наглядное
представление
качественных
данных
Отображение
зависимости
значений
одной величины
от другой

Визуализация данныхГрафическое представление данныхДиаграммаГрафикНаглядное представлениекачественныхданных Отображениезависимостизначенийодной величиныот другой

Слайд 8Построение графиков
Графики используются для отображения зависимости значений одной величины (функции) от

другой (аргумента); графики позволяют отслеживать динамику изменения данных.

Численность населения мира

Пример графика в электронных таблицах

График функции y=x^2

Построение графиковГрафики используются для отображения зависимости значений одной величины (функции) от другой (аргумента); графики позволяют отслеживать динамику

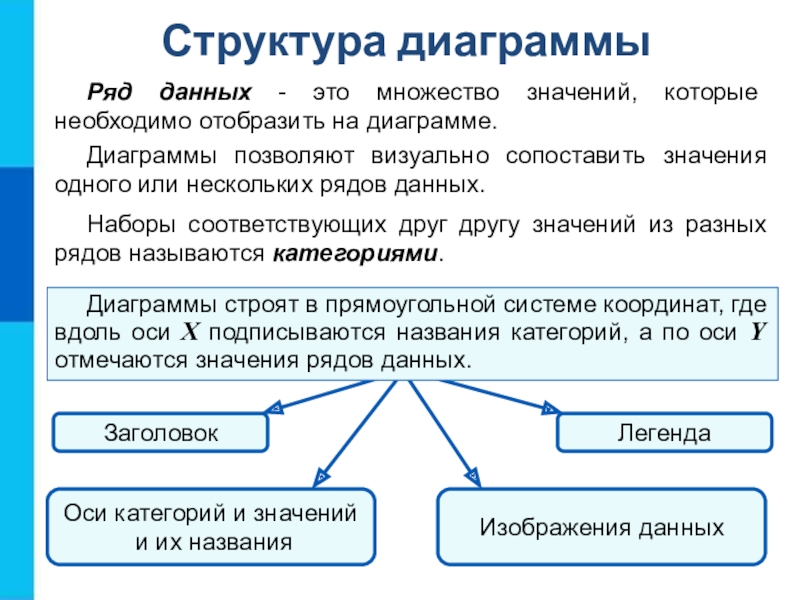

Слайд 9Структура диаграммы
Ряд данных - это множество значений, которые необходимо отобразить на

диаграмме.

Диаграммы позволяют визуально сопоставить значения одного или нескольких рядов данных.

Наборы соответствующих друг другу значений из разных рядов называются категориями.

Заголовок

Легенда

Оси категорий и значений
и их названия

Изображения данных

Диаграммы строят в прямоугольной системе координат, где вдоль оси X подписываются названия категорий, а по оси Y отмечаются значения рядов данных.

Структура диаграммыРяд данных - это множество значений, которые необходимо отобразить на диаграмме. Диаграммы позволяют визуально сопоставить значения

Слайд 10Круговые диаграммы
Круговые диаграммы используются для отображения величин (размеров) частей некоторого целого;

в них каждая часть целого представляется как сектор круга, угловой размер которого прямо пропорционален величине (размеру) части.

Структура сельхозугодий России

Пример круговой диаграммы в электронных таблицах

Прибыль от продажи мороженого

Сравнительная площадь материков

Производители антивирусных программ

Круговые диаграммыКруговые диаграммы используются для отображения величин (размеров) частей некоторого целого; в них каждая часть целого представляется

Слайд 11Столбчатые диаграмм
Гистограммы (столбчатые диаграммы) используются для сравнения нескольких величин; в них

величины отображаются в виде вертикальных или горизонтальных столбцов. Высоты (длины) столбцов соответствуют отображаемым значениям величин.

Площадь крупнейших государств мира, млн. км2

Пример столбчатой диаграммы

Процент уровня обученности за 4 года

Выручка от реализации товара

Зарплата за октябрь 2011 года

Столбчатые диаграммГистограммы (столбчатые диаграммы) используются для сравнения нескольких величин; в них величины отображаются в виде вертикальных или

Слайд 12Ярусные диаграммы
Ярусные диаграммы (гистограмма с накоплением) дают представление о вкладе каждой

из нескольких величин в общую сумму; в них значения нескольких величин изображаются объединёнными в одном столбце.

Пример ярусной диаграммы в электронных таблицах

Легенда диаграммы, поясняющая принятые обозначения

Ряды

Ряды

Название
категории

Заголовок

Ярусные диаграммыЯрусные диаграммы (гистограмма с накоплением) дают представление о вкладе каждой из нескольких величин в общую сумму;

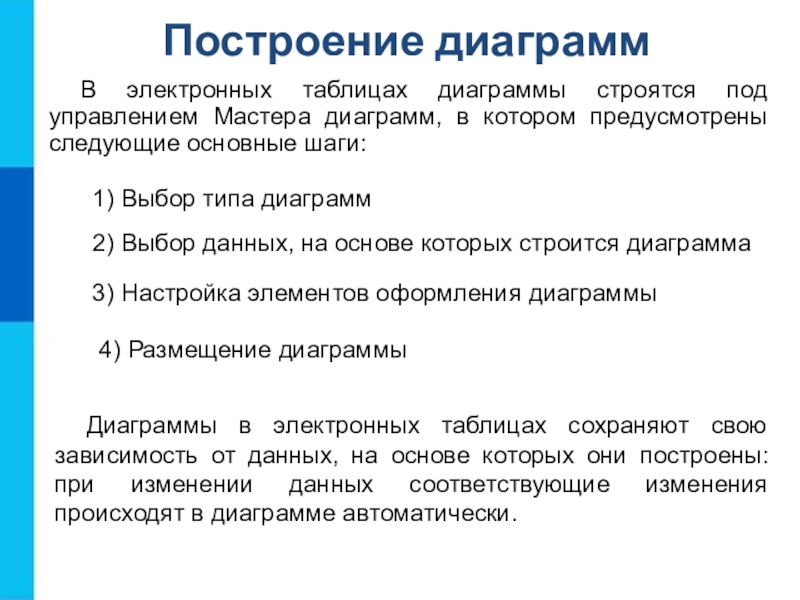

Слайд 13Построение диаграмм
В электронных таблицах диаграммы строятся под управлением Мастера диаграмм, в

котором предусмотрены следующие основные шаги:

1) Выбор типа диаграмм

2) Выбор данных, на основе которых строится диаграмма

3) Настройка элементов оформления диаграммы

4) Размещение диаграммы

Диаграммы в электронных таблицах сохраняют свою зависимость от данных, на основе которых они построены: при изменении данных соответствующие изменения происходят в диаграмме автоматически.

Построение диаграммВ электронных таблицах диаграммы строятся под управлением Мастера диаграмм, в котором предусмотрены следующие основные шаги:1) Выбор

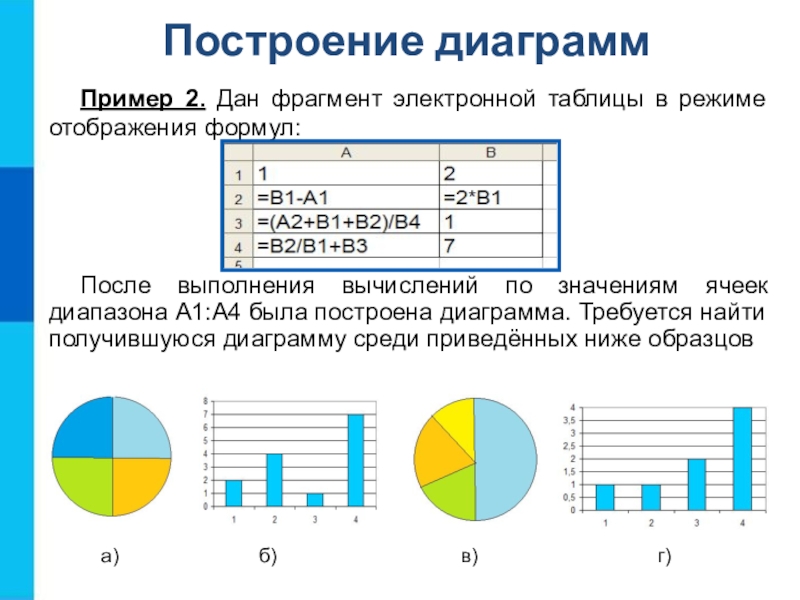

Слайд 14Построение диаграмм
Пример 2. Дан фрагмент электронной таблицы в режиме отображения формул:
После

выполнения вычислений по значениям ячеек диапазона А1:А4 была построена диаграмма. Требуется найти получившуюся диаграмму среди приведённых ниже образцов

а)

б)

в)

г)

Построение диаграммПример 2. Дан фрагмент электронной таблицы в режиме отображения формул:После выполнения вычислений по значениям ячеек диапазона

Слайд 15Построение диаграмм
После вычислений по формулам в ячейках таблицы будут следующие значения:

Диапазон

А1:А4 содержит три одинаковых значения - три единицы; четвёртое значение - это 3, что равно сумме трёх других значений. На диаграмме значениям диапазона А1:А4 должны соответствовать три равных по площади столбца или сектора, а также столбец или сектор, площадь которого равна сумме площадей трёх других столбцов или секторов. Таким условиям соответствует только диаграмма в).
Построение диаграммПосле вычислений по формулам в ячейках таблицы будут следующие значения:Диапазон А1:А4 содержит три одинаковых значения -

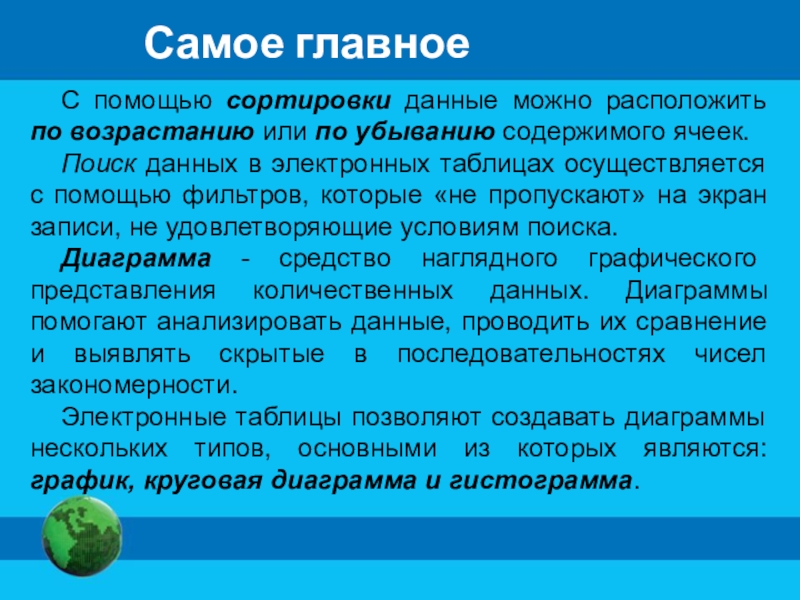

Слайд 16Самое главное
С помощью сортировки данные можно расположить по возрастанию или по

убыванию содержимого ячеек.
Поиск данных в электронных таблицах осуществляется с помощью фильтров, которые «не пропускают» на экран записи, не удовлетворяющие условиям поиска.
Диаграмма - средство наглядного графического представления количественных данных. Диаграммы помогают анализировать данные, проводить их сравнение и выявлять скрытые в последовательностях чисел закономерности.
Электронные таблицы позволяют создавать диаграммы нескольких типов, основными из которых являются: график, круговая диаграмма и гистограмма.
Самое главноеС помощью сортировки данные можно расположить по возрастанию или по убыванию содержимого ячеек.Поиск данных в электронных

Слайд 17Вопросы и задания
Перечислите основные способы выполнения
сортировки, реализованные в электронных таблицах.
В

чём заключается различие между сортировкой данных
в столбцах электронной таблицы и сортировкой данных
в базе данных?

Как осуществляется поиск информации в электронной
таблице?

Каким образом сортировка и поиск, реализованные в
электронных таблицах, способствуют анализу данных?

Что такое диаграмма? Каково назначение диаграмм?

Назовите основные типы диаграмм.

Обоснуйте выбор типа диаграммы для представления:
а) результатов контрольной работы по алгебре в вашем
классе;
б) результатов контрольной работы по математике в 9А
и 9Б классах;
в) динамики изменения температуры в течение месяца;
г) площадей водной поверхности крупнейших озёр
нашей страны;
д) доли федеральных округов РФ в общем объёме
промышленного производства.

Назовите ряды данных и категории в диаграммах на
рисунках этого параграфа.

Как вы понимаете смысл фразы «Диаграммы в
электронных таблицах сохраняют свою зависимость от
данных, на основе которых они построены»?

Дан фрагмент электронной таблицы в режиме
отображения формул:

После выполнения вычислений по значениям ячеек
диапазона A2:D2 была построена диаграмма.
Укажите получившуюся диаграмму:

б)

в)

а)

г)

Вопросы и заданияПеречислите основные способы выполнения сортировки, реализованные в электронных таблицах.В чём заключается различие между сортировкой данных

Слайд 18В зимней спартакиаде принимают участие лыжники (Л), биатлонисты (Б), конькобежцы (К)

и хоккеисты (X). Спортсмены имеют разный уровень мастерства: каждый имеет либо II, либо I разряд, или является мастером спорта (М).
На диаграмме 1 представлено количество спортсменов по видам спорта, а на диаграмме 2 — соотношение спортсменов с различным уровнем мастерства.

Какое из следующих утверждений истинно?
а) Все спортсмены, имеющие I разряд, могут являться конькобежцами.
б) Все мастера спорта могут быть хоккеистами.
в) Все биатлонисты могут иметь II разряд.
г) Все спортсмены, имеющие I разряд, могут являться хоккеистами.

Диаграмма 1

Диаграмма 2

В зимней спартакиаде принимают участие лыжники (Л), биатлонисты (Б), конькобежцы (К) и хоккеисты (X). Спортсмены имеют разный

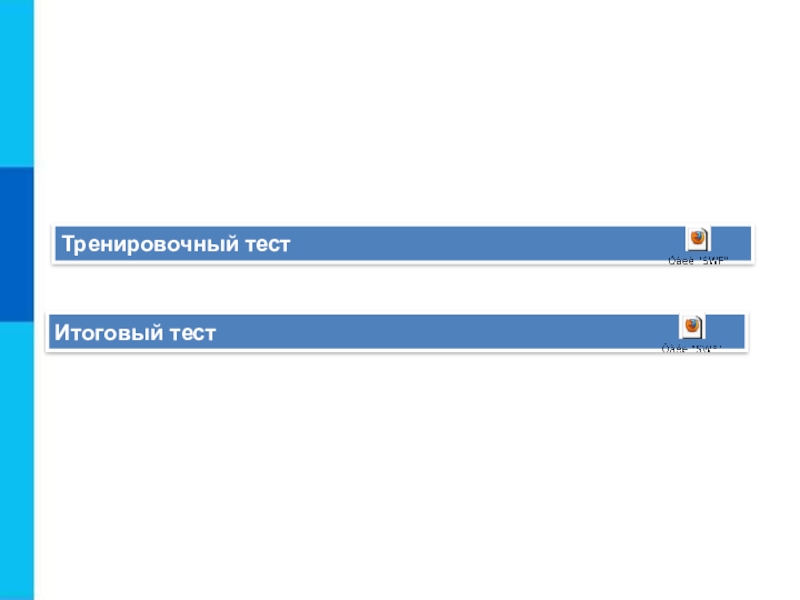

Слайд 19Тренировочный тест
Итоговый тест

Тренировочный тестИтоговый тест

Слайд 20Круговая диаграмма
График
Гистограмма
Опорный конспект
Сортировка
По убыванию
Выполнить анализ и визуализацию данных в таблице позволяют

сортировка, поиск и графическое отображение.

По возрастанию

Визуализация

В электронных таблицах диаграммы строятся под управлением Мастера диаграмм.

Круговая диаграммаГрафикГистограммаОпорный конспектСортировкаПо убываниюВыполнить анализ и визуализацию данных в таблице позволяют сортировка, поиск и графическое отображение.По возрастаниюВизуализацияВ
