Презентация, доклад по информатике на тему Системы охлаждения ПК (10 класс)

от нагревающихся в процессе работы компьютерных компонентов.

и источников питания.

Эффективность работы радиатора зависит от двух факторов: площади поверхности и материала изготовления.
Чем больше площадь поверхности ребер радиатора – тем большее количество тепла он способен рассеять в окружающую среду. Но температуры компонентов росли, рос и радиатор, грозя заполнить собой весь внутренний объем системного блока и превратить компьютер в обогреватель. Именно в тот момент стали появляться радиаторы с волнообразной формой ребер, с многоярусными ребрами, игольчатые радиаторы и т.п.

РАДИАТОР– самая распространенная пассивная система охлажде-ния, работающая на принципах теплообмена с окружающим воздухом и естественной конвекции воздушных потоков (горячий воздух поднимается, холодный - опускается).

оборудования

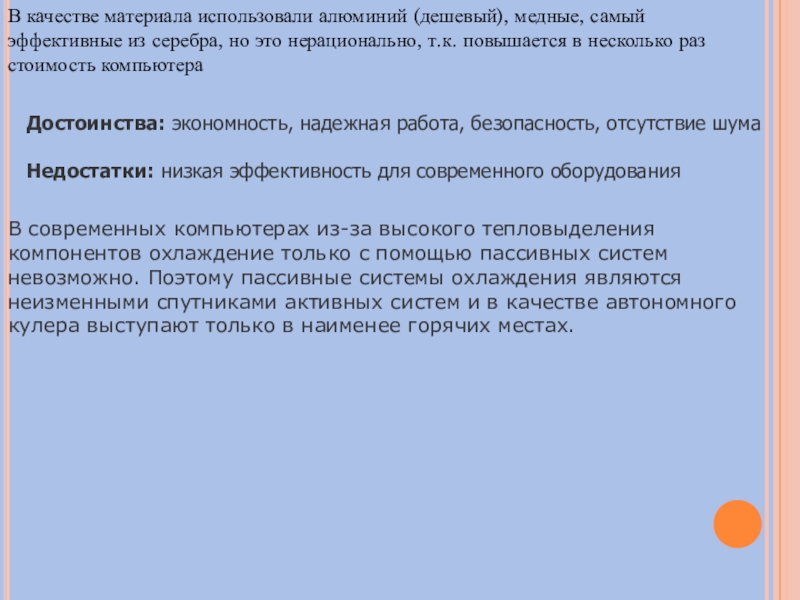

В качестве материала использовали алюминий (дешевый), медные, самый эффективные из серебра, но это нерационально, т.к. повышается в несколько раз стоимость компьютера

В современных компьютерах из-за высокого тепловыделения компонентов охлаждение только с помощью пассивных систем невозможно. Поэтому пассивные системы охлаждения являются неизменными спутниками активных систем и в качестве автономного кулера выступают только в наименее горячих местах.

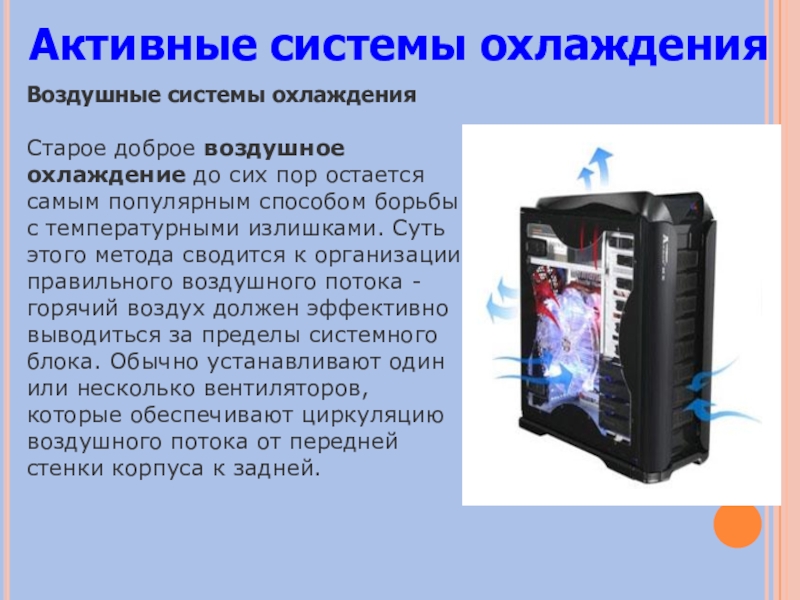

остается самым популярным способом борьбы с температурными излишками. Суть этого метода сводится к организации правильного воздушного потока - горячий воздух должен эффективно выводиться за пределы системного блока. Обычно устанавливают один или несколько вентиляторов, которые обеспечивают циркуляцию воздушного потока от передней стенки корпуса к задней.

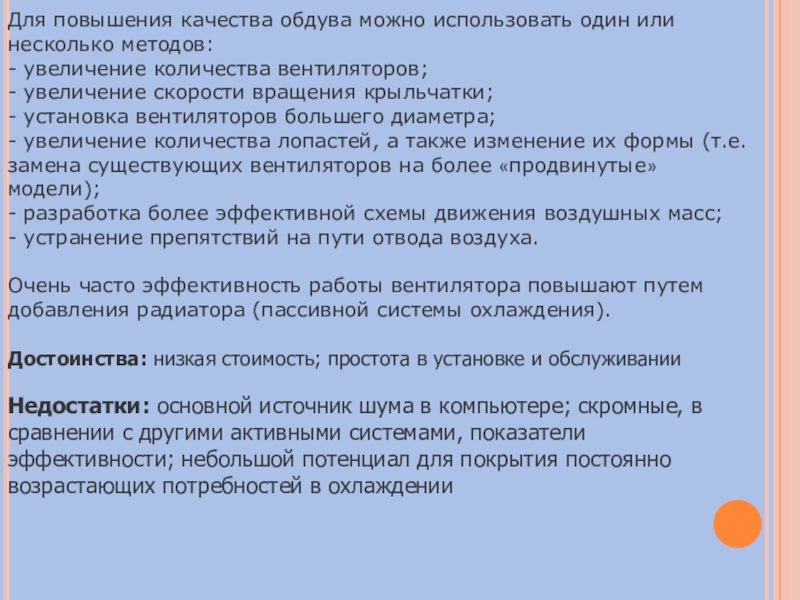

увеличение количества вентиляторов;
- увеличение скорости вращения крыльчатки;
- установка вентиляторов большего диаметра;
- увеличение количества лопастей, а также изменение их формы (т.е. замена существующих вентиляторов на более «продвинутые» модели);
- разработка более эффективной схемы движения воздушных масс;
- устранение препятствий на пути отвода воздуха.

Очень часто эффективность работы вентилятора повышают путем добавления радиатора (пассивной системы охлаждения).

Достоинства: низкая стоимость; простота в установке и обслуживании

Недостатки: основной источник шума в компьютере; скромные, в сравнении с другими активными системами, показатели эффективности; небольшой потенциал для покрытия постоянно возрастающих потребностей в охлаждении

дистиллированную воду с добавлением спирта (для борьбы с образованием «зелени») или антифриз. В экстремальных системах охлаждения жидкость заменяют жидким азотом.

Жидкостная система охлаждения состоит из трех техни-ческих узлов – теплообменника, радиатора и помпы, соеди-ненных при помощи трубок в один замкнутый контур. Теплообменник передает тепло от греющегося элемента потоку жидкости, помпа обеспечивает циркуляцию этого самого потока, а в радиаторе происходит охлаждение жидкости. На следующем цикле процесс повторяется

одного узла к другому (как в случае с воздушным охлаждением) Недостатки: высокая стоимость; сложность установки, большой размер системы, высокая вероятность повреждения ряда ключевых компьютерных компонентов при разгерметизации системы или выходе из строя помпы

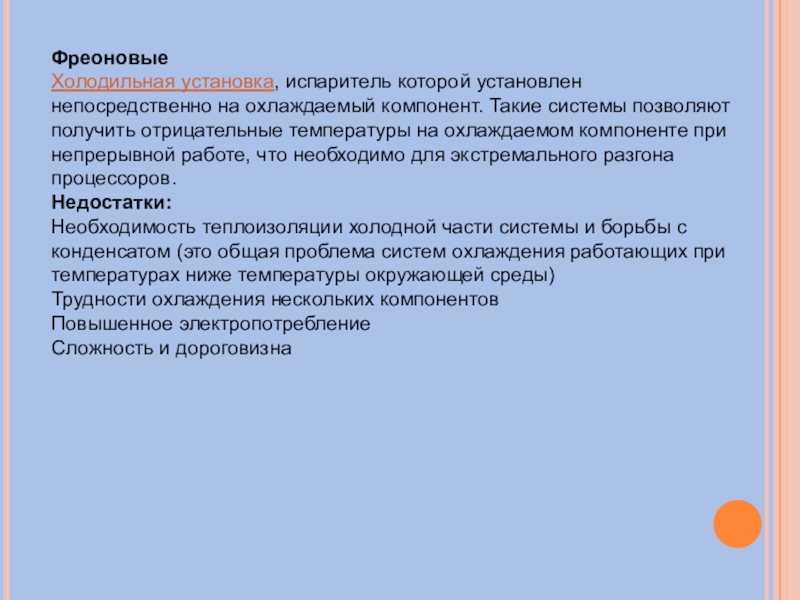

позволяют получить отрицательные температуры на охлаждаемом компоненте при непрерывной работе, что необходимо для экстремального разгона процессоров.
Недостатки:
Необходимость теплоизоляции холодной части системы и борьбы с конденсатом (это общая проблема систем охлаждения работающих при температурах ниже температуры окружающей среды)
Трудности охлаждения нескольких компонентов
Повышенное электропотребление
Сложность и дороговизна

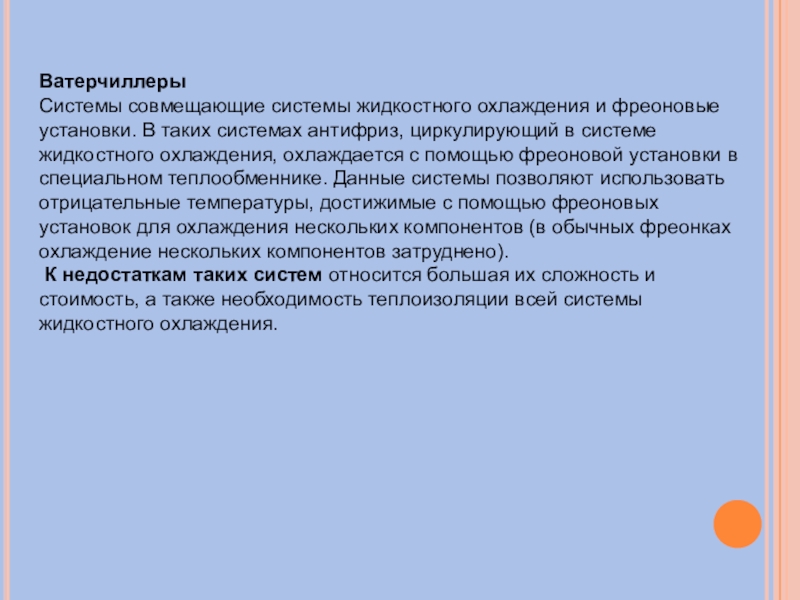

антифриз, циркулирующий в системе жидкостного охлаждения, охлаждается с помощью фреоновой установки в специальном теплообменнике. Данные системы позволяют использовать отрицательные температуры, достижимые с помощью фреоновых установок для охлаждения нескольких компонентов (в обычных фреонках охлаждение нескольких компонентов затруднено).
К недостаткам таких систем относится большая их сложность и стоимость, а также необходимость теплоизоляции всей системы жидкостного охлаждения.

применяется самостоятельно из-за необходимости охлаждения его горячей поверхности. Как правило, элемент Пельтье устанавливается на охлаждаемый компонент, а другую его поверхность охлаждают с помощью другой системы охлаждения (обычно воздушной или жидкостной). Так как компонент может охлаждаться до температур ниже температуры окружающего воздуха, необходимо применять меры по борьбе с конденсатом. По сравнению с фреоновыми установками элементы Пельтье компактнее и не создают шум и вибрацию, но заметно менее эффективны

качестве хладагента (рабочего тела) используется сухой лёд, жидкий азот или гелий, испаряющийся в специальной открытой ёмкости (стакане), установленной непосредственно на охлаждаемом элементе. Используются в основном компьютерными энтузиастами для экстремального разгона аппаратуры («оверклокинга»). Позволяют получать наиболее низкие температуры, но имеют ограниченное время работы (требуют постоянного пополнения стакана хладагентом).
Системы каскадного охлаждения
Две и более последовательно включенных фреоновых установок. Для получения более низких температур требуется использовать фреон с более низкой температурой кипения. В однокаскадной холодильной машине в этом случае требуется повышать рабочее давление за счет применения более мощных компрессоров. Альтернативный путь - охлаждение радиатора установки другой фреонкой (т. е. их последовательное включение), за счет чего снижается рабочее давление в системе и становится возможным применение обычных компрессоров. Каскадные системы позволяют получать гораздо более низкие температуры чем однокаскадные и, в отличие от систем открытого испарения, могут работать непрерывно. Однако, они являются и наиболее сложными в изготовлении и наладке.
