Презентация, доклад по информатике на тему Процессор
Содержание
- 1. Презентация по информатике на тему Процессор
- 2. Процессор«Мозг компьютера», Устройство, предназначенное для автоматического считывания команд программы и их выполнения1
- 3. ПроцессорАЛУ (арифметико-логическое устройство)Состав: 2 регистра – исходные
- 4. ПроцессорАЛУ (арифметико-логическое устройство)АЛУ производит вычисления и анализ
- 5. ПроцессорАЛУ Действия УУ : -Извлечение из памяти
- 6. ПроцессорАЛУХранят данные (число, код символа и т.д.)Хранят
- 7. ПроцессорХарактеристика процессора:1. Таковая частота(количество тактовых импульсов в
- 8. Система команд процессораВключает группы машинных команд:1. Команды
- 9. Система команд процессораОперанды - Исходные данные для команды:(содержимое регистров (ячеек памяти),константы)
- 10. Пример команды процессора81 С2 01 01 (
- 11. Самое главное:Процессор - устройство, предназначенное для автоматического
- 12. ЛитератураК.Ю.Поляков, Е.А.Еремин «Информатика 10 класс (базовый и
Процессор«Мозг компьютера», Устройство, предназначенное для автоматического считывания команд программы и их выполнения1

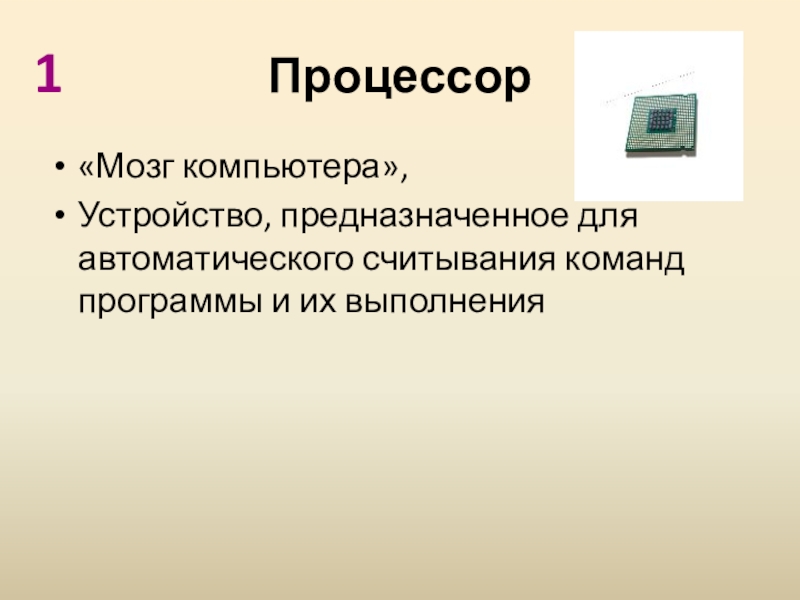

Слайд 2Процессор
«Мозг компьютера»,
Устройство, предназначенное для автоматического считывания команд программы и их
выполнения
1

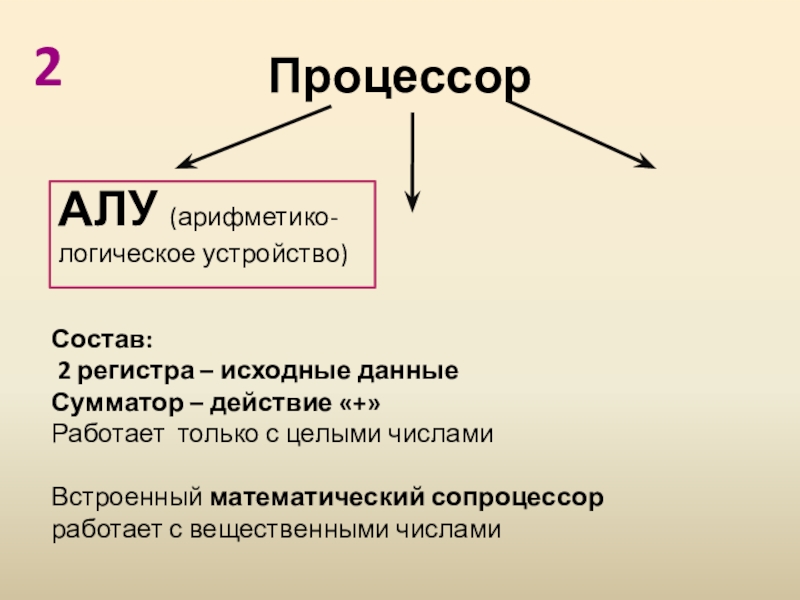

Слайд 3Процессор
АЛУ (арифметико-логическое устройство)
Состав:
2 регистра – исходные данные
Сумматор – действие «+»
Работает
только с целыми числами
Встроенный математический сопроцессор работает с вещественными числами
Встроенный математический сопроцессор работает с вещественными числами
2

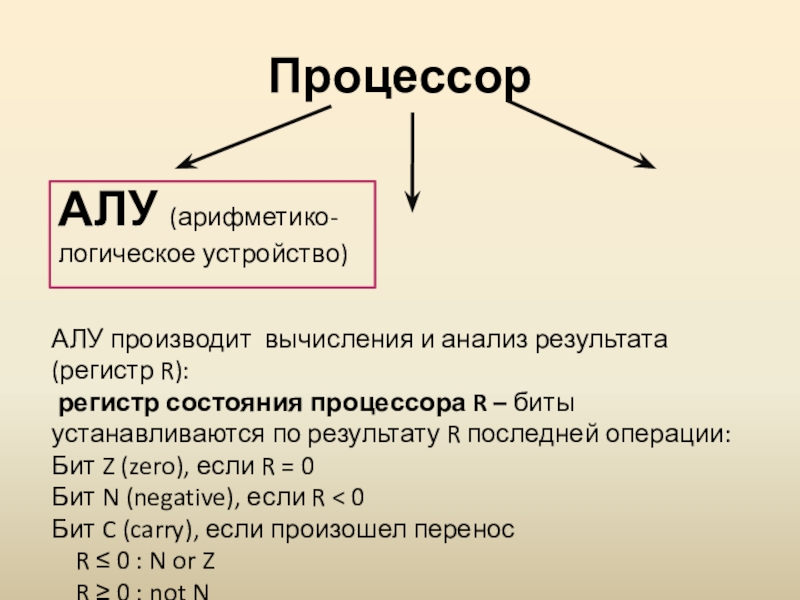

Слайд 4Процессор
АЛУ (арифметико-логическое устройство)
АЛУ производит вычисления и анализ результата (регистр R):
регистр
состояния процессора R – биты устанавливаются по результату R последней операции:
Бит Z (zero), если R = 0
Бит N (negative), если R < 0
Бит C (carry), если произошел перенос
R ≤ 0 : N or Z
R ≥ 0 : not N
Бит Z (zero), если R = 0
Бит N (negative), если R < 0
Бит C (carry), если произошел перенос
R ≤ 0 : N or Z
R ≥ 0 : not N
Слайд 5Процессор
АЛУ
Действия УУ :
-Извлечение из памяти команды
Расшифровка команды, определение необходимости
действий
Определение адресов ячеек памяти хранения данных
Занесение в АЛУ данных
Управление результатом операции
Сохранение результата
Определение адресов ячеек памяти хранения данных
Занесение в АЛУ данных
Управление результатом операции
Сохранение результата
УУ
(устройство управления)

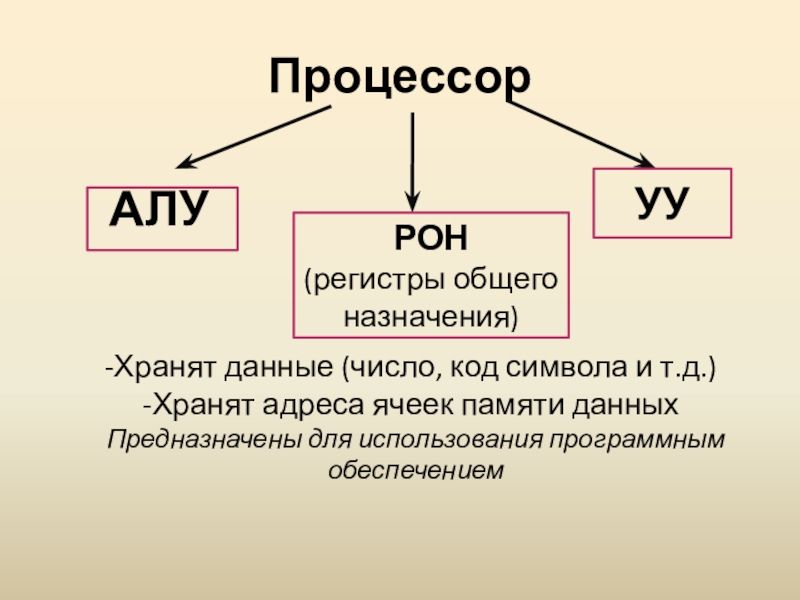

Слайд 6Процессор
АЛУ
Хранят данные (число, код символа и т.д.)
Хранят адреса ячеек памяти данных
Предназначены
для использования программным обеспечением
УУ
РОН
(регистры общего назначения)
Слайд 7Процессор
Характеристика процессора:
1. Таковая частота
(количество тактовых импульсов в секунду, измеряется в ГГц)
2.
Разрядность
( максимальное количество двоичных разрядов, обрабатываемые за 1 команду):
Разрядность регистров
Разрядность шины данных
Разрядность шины адреса
Адресное пространство – величина памяти – N = 2 R, где R- кол-во разрядов шины адреса
( максимальное количество двоичных разрядов, обрабатываемые за 1 команду):
Разрядность регистров
Разрядность шины данных
Разрядность шины адреса
Адресное пространство – величина памяти – N = 2 R, где R- кол-во разрядов шины адреса
3
Слайд 8Система команд процессора
Включает группы машинных команд:
1. Команды передачи (копирования) данных
2. Арифметические
операции
3. Логические операции (И, ИЛИ, НЕ, исключающее ИЛИ, команды сдвига)
4. Команды ввода – вывода
5. Команды переходов (условного, безусловного)
Основные подходы к построению системы команд процессора:
Процессоры с полным набором команд (CISC)
Процессоры с сокращенным набором команд (RISC)
3. Логические операции (И, ИЛИ, НЕ, исключающее ИЛИ, команды сдвига)
4. Команды ввода – вывода
5. Команды переходов (условного, безусловного)
Основные подходы к построению системы команд процессора:
Процессоры с полным набором команд (CISC)
Процессоры с сокращенным набором команд (RISC)
4
Слайд 9Система команд процессора
Операнды -
Исходные данные для команды:
(содержимое регистров (ячеек памяти),
константы)
Слайд 10Пример команды процессора
81 С2 01 01 ( 4 байта памяти)
81С –
сложение содержимого регистра с константой
2 – условное обозначение регистра DX (это операнд!)
0101 – константа 101 16 , которую нужно сложить (это операнд!)
2 – условное обозначение регистра DX (это операнд!)
0101 – константа 101 16 , которую нужно сложить (это операнд!)
5

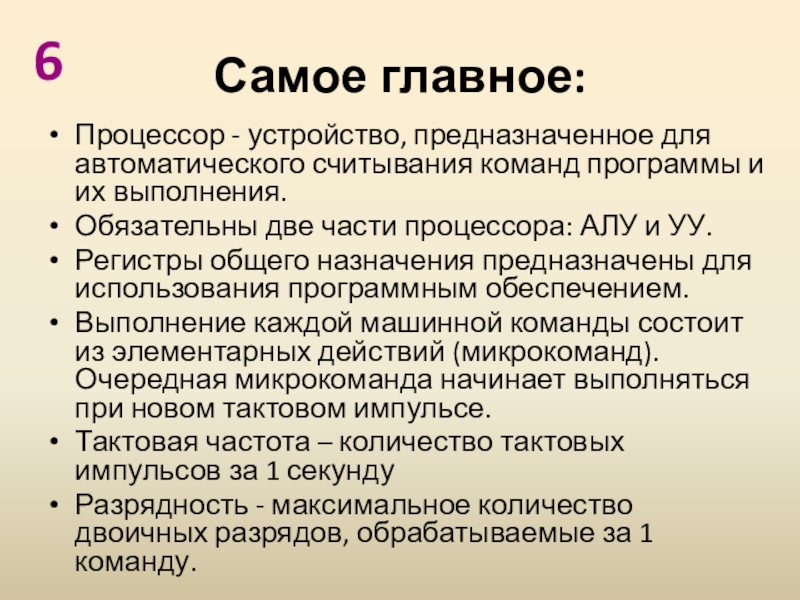

Слайд 11Самое главное:
Процессор - устройство, предназначенное для автоматического считывания команд программы и
их выполнения.
Обязательны две части процессора: АЛУ и УУ.
Регистры общего назначения предназначены для использования программным обеспечением.
Выполнение каждой машинной команды состоит из элементарных действий (микрокоманд). Очередная микрокоманда начинает выполняться при новом тактовом импульсе.
Тактовая частота – количество тактовых импульсов за 1 секунду
Разрядность - максимальное количество двоичных разрядов, обрабатываемые за 1 команду.
Обязательны две части процессора: АЛУ и УУ.
Регистры общего назначения предназначены для использования программным обеспечением.
Выполнение каждой машинной команды состоит из элементарных действий (микрокоманд). Очередная микрокоманда начинает выполняться при новом тактовом импульсе.
Тактовая частота – количество тактовых импульсов за 1 секунду
Разрядность - максимальное количество двоичных разрядов, обрабатываемые за 1 команду.
6

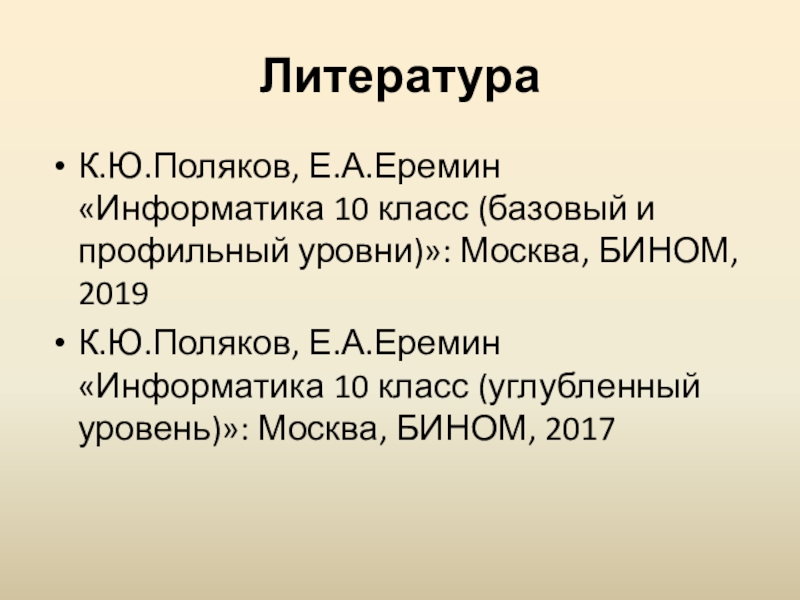

Слайд 12Литература
К.Ю.Поляков, Е.А.Еремин «Информатика 10 класс (базовый и профильный уровни)»: Москва, БИНОМ,
2019
К.Ю.Поляков, Е.А.Еремин «Информатика 10 класс (углубленный уровень)»: Москва, БИНОМ, 2017
К.Ю.Поляков, Е.А.Еремин «Информатика 10 класс (углубленный уровень)»: Москва, БИНОМ, 2017
