Презентация, доклад по информатике на тему Программирование разветвляющихся алгоритмов. Условный оператор в Pascal

учитель информатики и ИКТ
лицея г. Красный Лиман Донецкой области:
Заруднев Андрей Николаевич

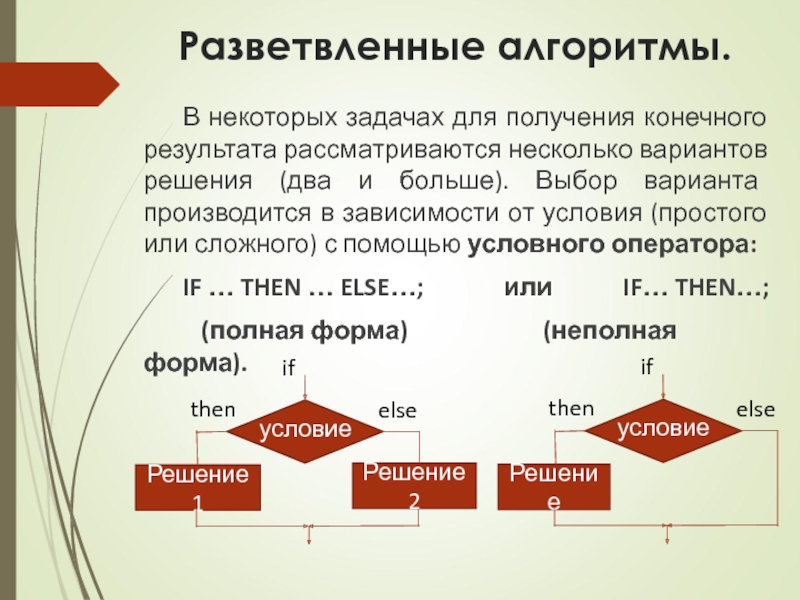

вариантов решения (два и больше). Выбор варианта производится в зависимости от условия (простого или сложного) с помощью условного оператора:
IF … THEN … ELSE…; или IF… THEN…;
(полная форма) (неполная форма).

Решение1

Решение2

then

else

условие

if

Решение

then

else

условие

if

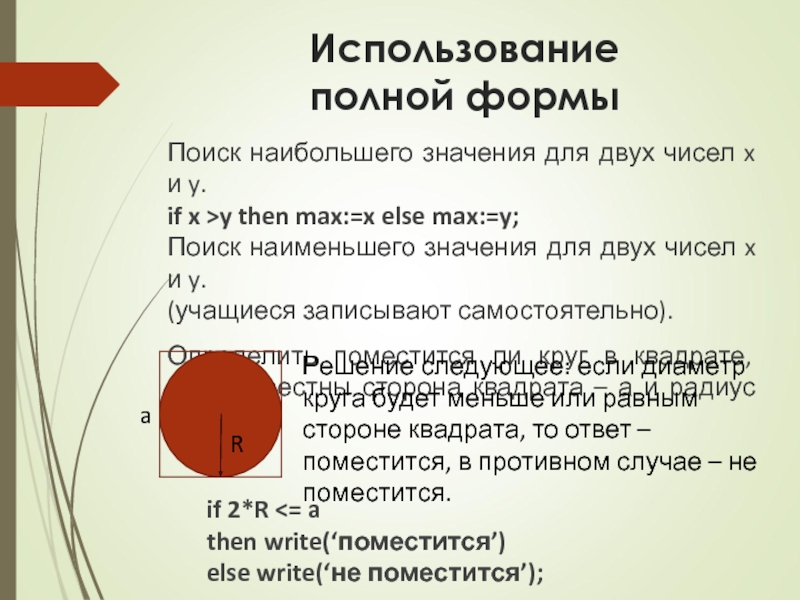

x >y then max:=x else max:=y;
Поиск наименьшего значения для двух чисел x и y.
(учащиеся записывают самостоятельно).
Определить поместится ли круг в квадрате, если известны сторона квадрата – а и радиус круга – R.

a

R

Решение следующее: если диаметр круга будет меньше или равным стороне квадрата, то ответ – поместится, в противном случае – не поместится.

if 2*R <= a
then write(‘поместится’)
else write(‘не поместится’);

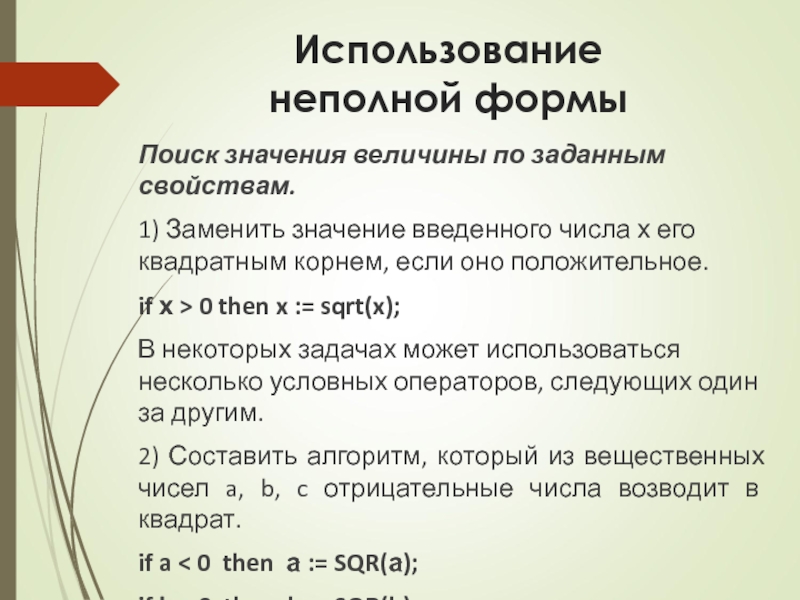

введенного числа х его квадратным корнем, если оно положительное.
if х > 0 then x := sqrt(x);

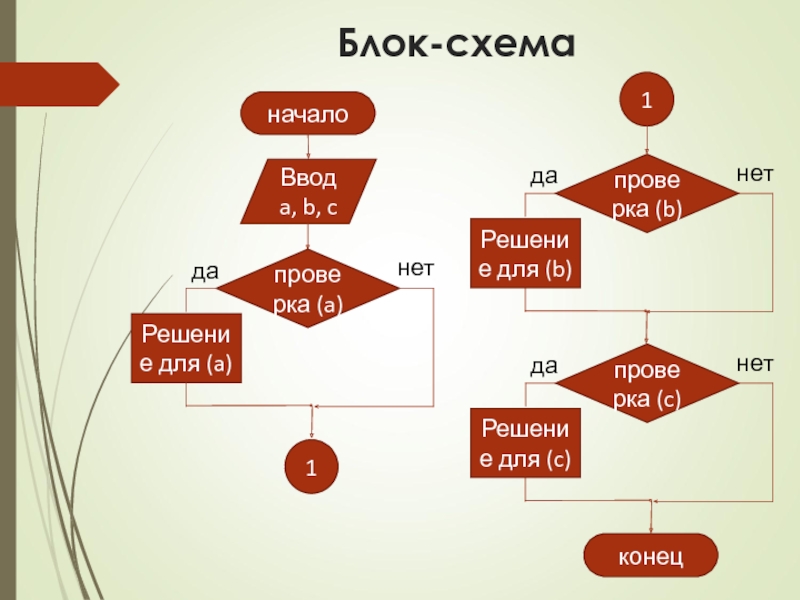

В некоторых задачах может использоваться несколько условных операторов, следующих один за другим.
2) Составить алгоритм, который из вещественных чисел a, b, c отрицательные числа возводит в квадрат.
if a < 0 then а := SQR(а);
if b < 0 then b := SQR(b);
if c < 0 then c := SQR(c);

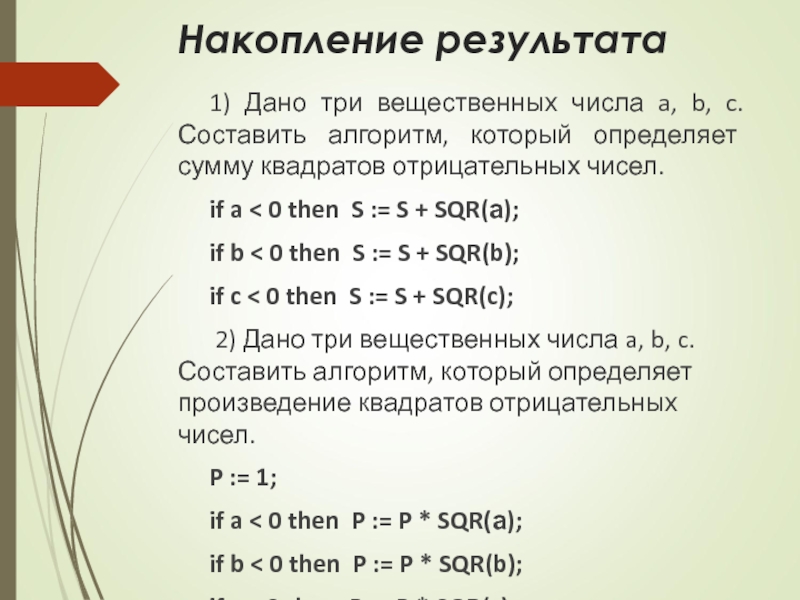

который определяет сумму квадратов отрицательных чисел.
if a < 0 then S := S + SQR(а);
if b < 0 then S := S + SQR(b);
if c < 0 then S := S + SQR(c);
2) Дано три вещественных числа a, b, c. Составить алгоритм, который определяет произведение квадратов отрицательных чисел.
P := 1;
if a < 0 then P := P * SQR(а);
if b < 0 then P := P * SQR(b);
if c < 0 then P := P * SQR(c);

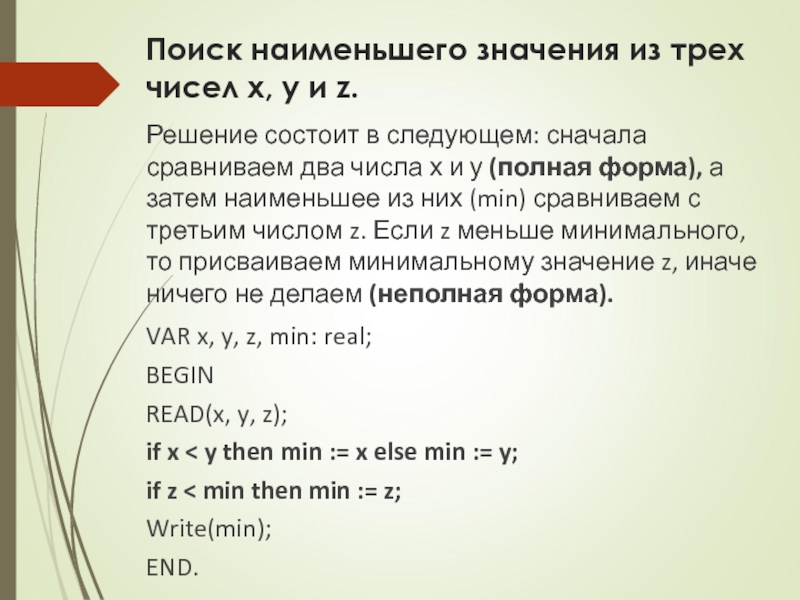

в следующем: сначала сравниваем два числа х и у (полная форма), а затем наименьшее из них (min) сравниваем с третьим числом z. Если z меньше минимального, то присваиваем минимальному значение z, иначе ничего не делаем (неполная форма).
VAR x, y, z, min: real;
BEGIN
READ(x, y, z);
if x < y then min := x else min := y;
if z < min then min := z;
Write(min);
END.

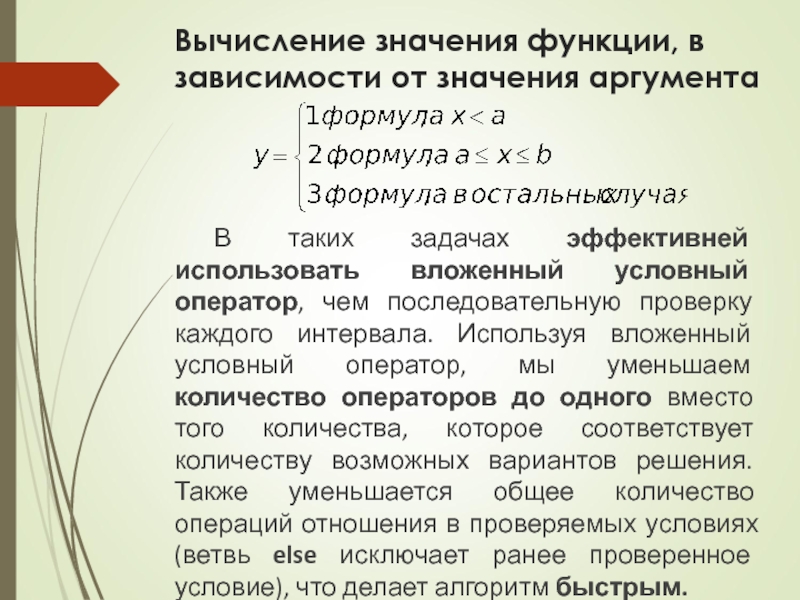

использовать вложенный условный оператор, чем последовательную проверку каждого интервала. Используя вложенный условный оператор, мы уменьшаем количество операторов до одного вместо того количества, которое соответствует количеству возможных вариантов решения. Также уменьшается общее количество операций отношения в проверяемых условиях (ветвь else исключает ранее проверенное условие), что делает алгоритм быстрым.

черновике), которая дает наглядную картину большого количества вложений.
Начинать построение блок-схемы лучше с конца, группируя соседние решения в пары, образуя условный оператор, а затем для каждой пары подбирать простое условие, соответственно ветвям ИСТИНА и ЛОЖЬ (на схеме ДА и НЕТ).
Если формула содержит знаменатель, который в заданном промежутке при определенном значении аргумента обращается в ноль, то необходимо в программе вывести текстовое сообщение ‘решений нет’, и развести оператор вывода числового значения и текстового результата во внешний условный оператор.

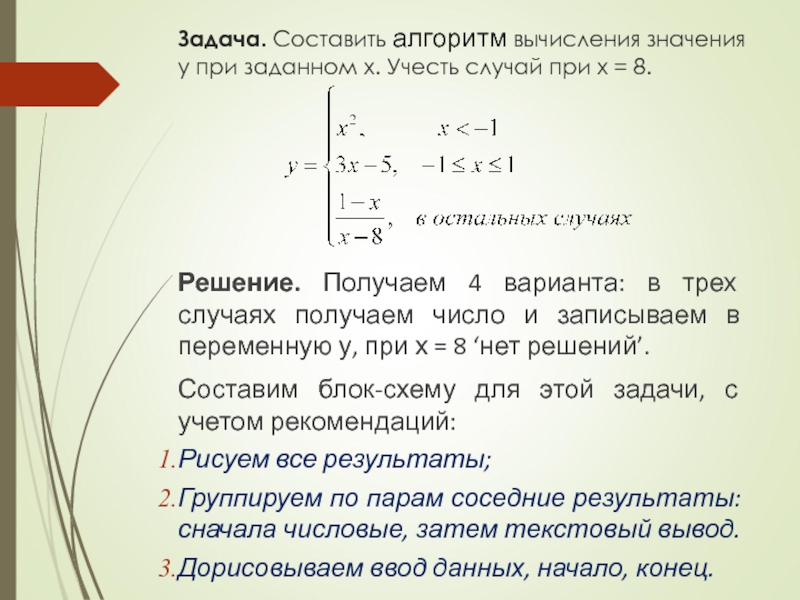

при х = 8.

Решение. Получаем 4 варианта: в трех случаях получаем число и записываем в переменную у, при х = 8 ‘нет решений’.
Составим блок-схему для этой задачи, с учетом рекомендаций:
Рисуем все результаты;
Группируем по парам соседние результаты: сначала числовые, затем текстовый вывод.
Дорисовываем ввод данных, начало, конец.

< -1

да

нет

x ≤ 1

да

нет

x = 8

нет

да

Вывод
y

начало

конец

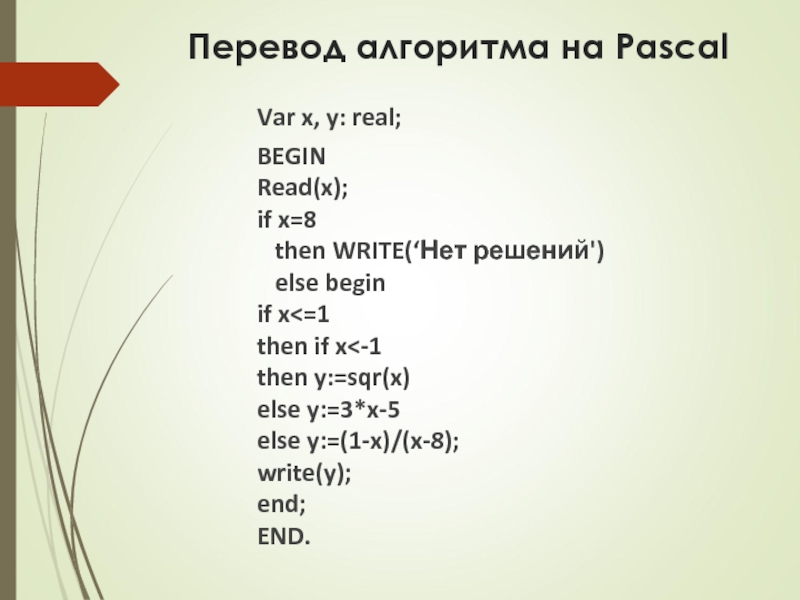

Начать построение блок-схемы (повторить)

дальше

решений')
else begin
if x<=1
then if x<-1
then y:=sqr(x)
else y:=3*x-5
else y:=(1-x)/(x-8);
write(y);
end;
END.

трех последовательных условных операторов использовать один с вложением двух других.
Составить алгоритм, который наибольшее из трех вещественных чисел a, b, c заменяет их средним значением.
if (a > b) and (a > c) then а := (а + b + c) / 3
else
if (b > a) and (b > c) then b := (а + b + c) / 3
else
if (c > b) and (c > a) then c := (а + b + c) / 3;

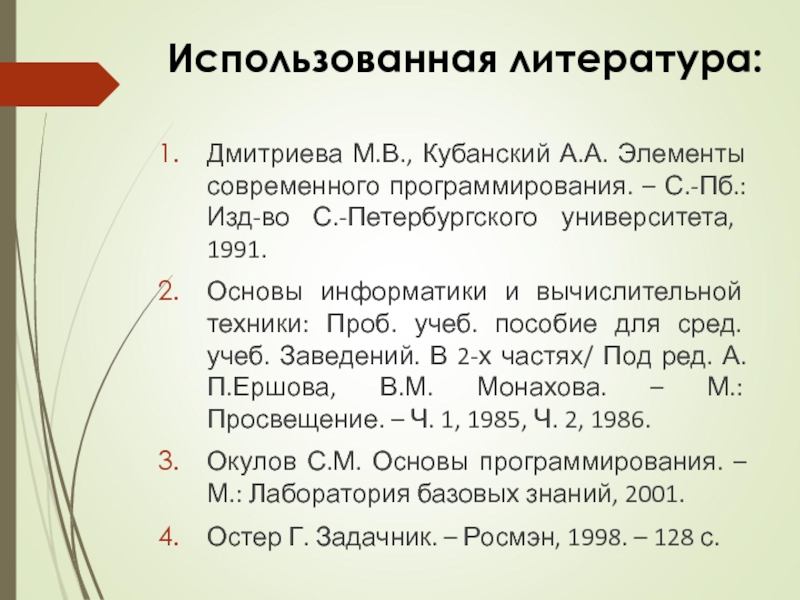

С.-Петербургского университета, 1991.
Основы информатики и вычислительной техники: Проб. учеб. пособие для сред. учеб. Заведений. В 2-х частях/ Под ред. А.П.Ершова, В.М. Монахова. – М.: Просвещение. – Ч. 1, 1985, Ч. 2, 1986.
Окулов С.М. Основы программирования. – М.: Лаборатория базовых знаний, 2001.
Остер Г. Задачник. – Росмэн, 1998. – 128 с.
