Презентация, доклад ПО ИНФОРМАТИКЕ НА ТЕМУ Модели данных информационных систем 11 класс
Содержание
- 1. ПРЕЗЕНТАЦИЯ ПО ИНФОРМАТИКЕ НА ТЕМУ Модели данных информационных систем 11 класс
- 2. Цели построения моделиТочное описание ИСРазработка структуры ИС
- 3. Поколения БД60-70-е годы, иерархические и сетевые БД.
- 4. Трёхуровневая архитектура построения модели БДВнешний уровень –
- 5. Этапы моделирования БДАнализ предметной областиРазработка модели и
- 6. Уровни проектированияЛогический: внешняя модель+концептуальная Логическая модельФизический: внутренняя модель Физическая модель

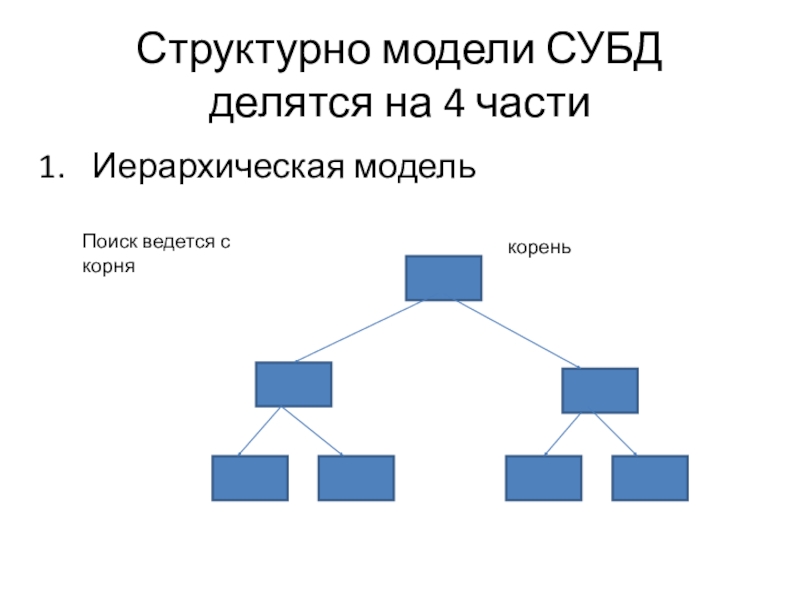

- 7. Структурно модели СУБД делятся на 4 частиИерархическая модель кореньПоиск ведется с корня

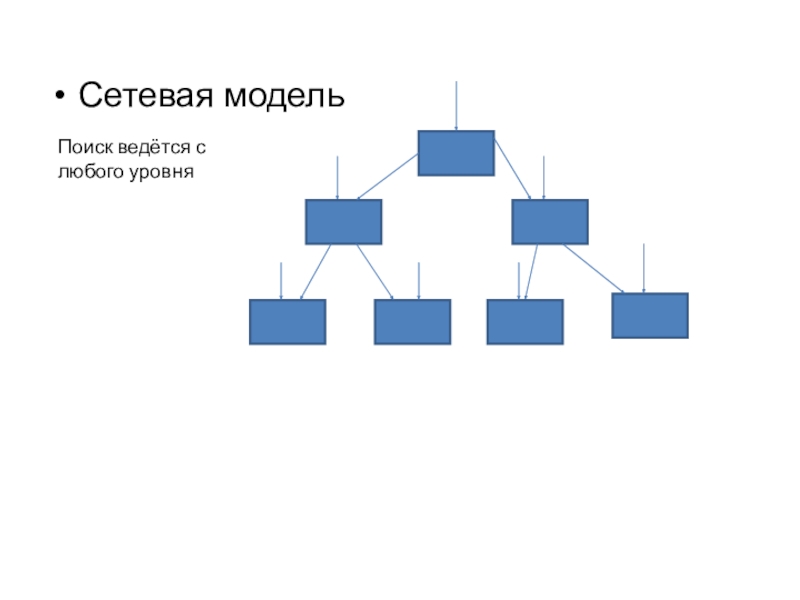

- 8. Сетевая модель Поиск ведётся с любого уровня

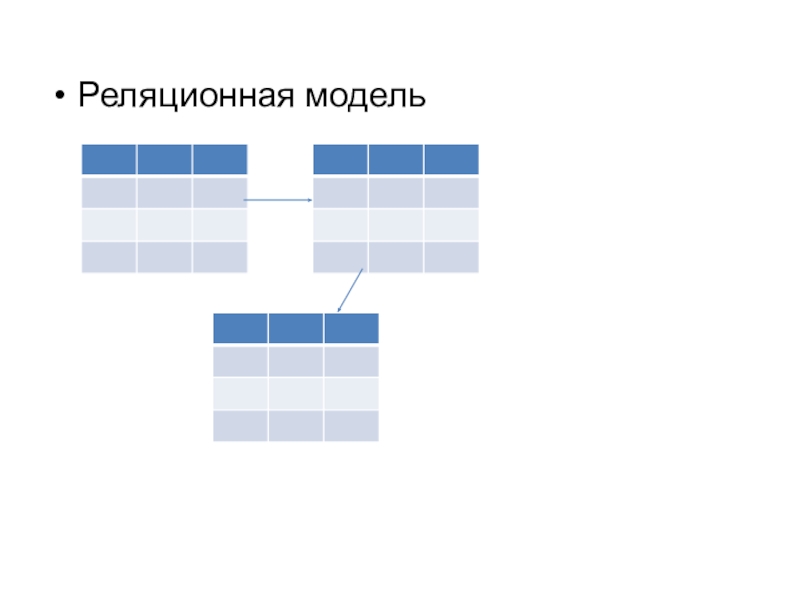

- 9. Реляционная модель
- 10. Объектно-ориентированная модель Совокупность взаимодействующих объектов
- 11. Модели данных 1.графическая:Сущность – связь (ER –
- 12. Пример сущности с атрибутамиУЧЕНИКФамилияИмяКлассКод ученикаЭкземпляры сущности имеют
- 13. Связь – соединение между собой нескольких сущностей.Свойство
- 14. Связь «один –к-одному» - один экземпляр
- 15. Связь «один-ко-многим»Один экземпляр первой сущности связан с
- 16. Связь – «многие-ко-многим»Каждый экземпляр первой сущности связан

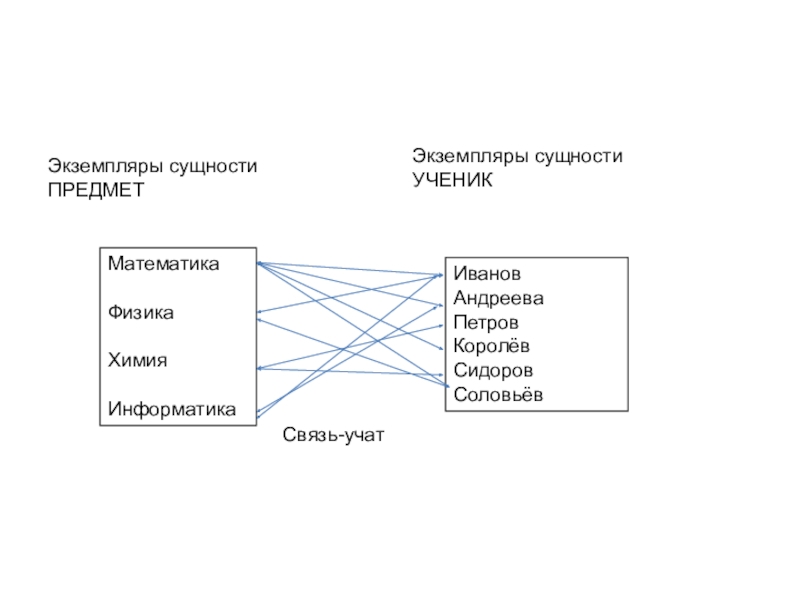

- 17. Связь-учат

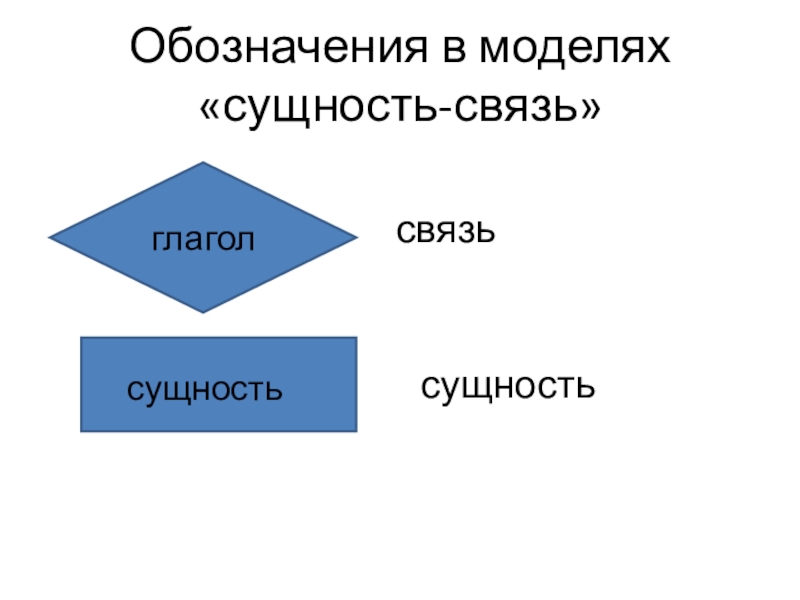

- 18. Обозначения в моделях «сущность-связь»глаголсвязьсущностьсущность
- 19. Пример построения модели со связью «один ко
- 20. Порядок построения моделиПроанализировать предметную область и выявить
- 21. Задания Определить тип связи между сущностями ЧИТАТЕЛЬ и КНИГА и изобразите с помощью модели «сущность-связь»

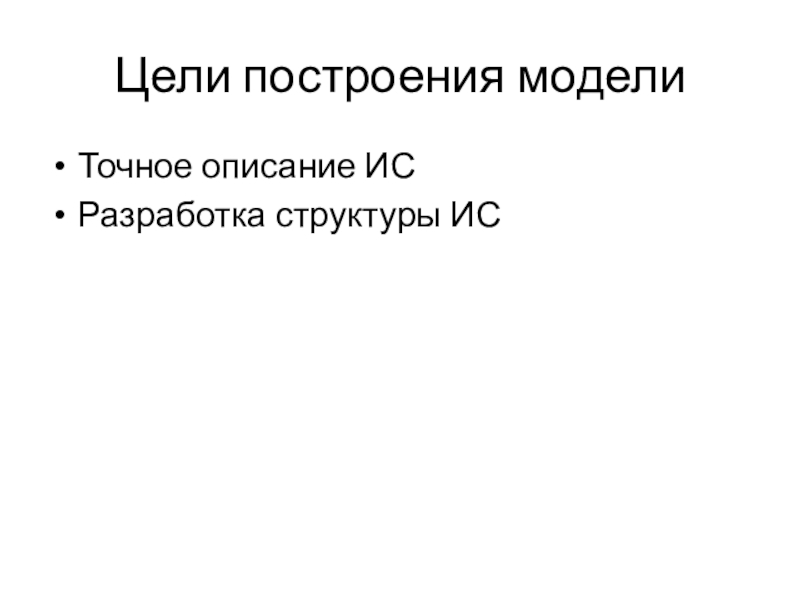

Цели построения моделиТочное описание ИСРазработка структуры ИС
Слайд 3Поколения БД
60-70-е годы, иерархические и сетевые БД.
Системы соц.страха, системы продажи билетов,
системы крупных промышленных объединений. Используют выч.комплексы
70-80-е годы, реляционные БД. Автоматизированные системы сбора и обработки информации, использующие ПК.
90-е годы, объектно-ориентированные и семантические БД. Используют объектно-ориентированные языки программирования.
70-80-е годы, реляционные БД. Автоматизированные системы сбора и обработки информации, использующие ПК.
90-е годы, объектно-ориентированные и семантические БД. Используют объектно-ориентированные языки программирования.

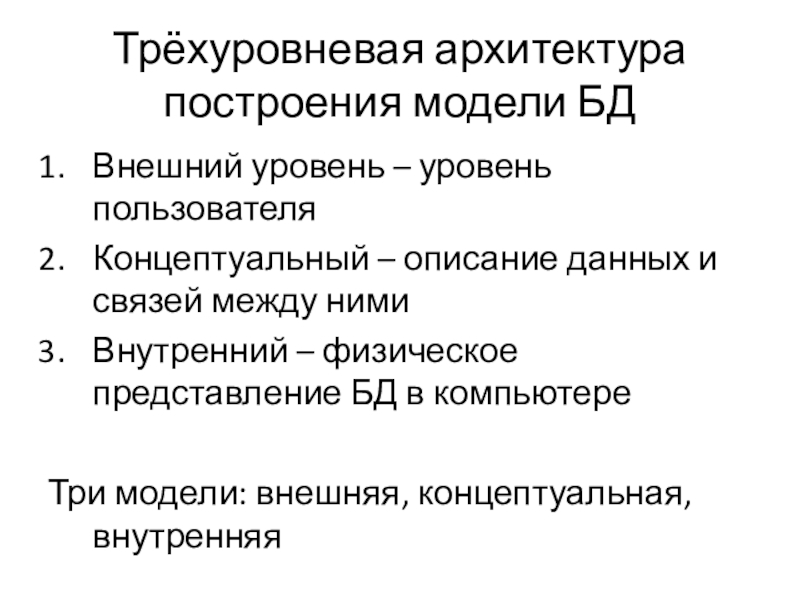

Слайд 4Трёхуровневая архитектура построения модели БД
Внешний уровень – уровень пользователя
Концептуальный – описание
данных и связей между ними
Внутренний – физическое представление БД в компьютере
Три модели: внешняя, концептуальная, внутренняя
Внутренний – физическое представление БД в компьютере
Три модели: внешняя, концептуальная, внутренняя
Слайд 5Этапы моделирования БД
Анализ предметной области
Разработка модели и требований к системе
Выбор СУБД
и реализация БД
Тестирование и отладка системы
Сопровождение системы
Тестирование и отладка системы
Сопровождение системы

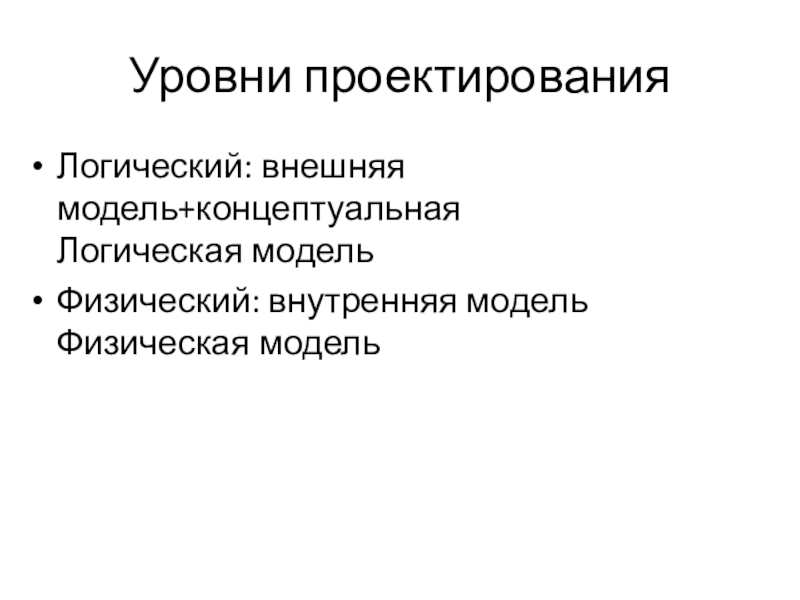

Слайд 6Уровни проектирования
Логический: внешняя модель+концептуальная
Логическая модель
Физический: внутренняя модель
Физическая модель
Слайд 11Модели данных
1.графическая:
Сущность – связь (ER – модель)
Сущность – реальный или абстрактный
объект (процесс, явление) определённого вида из предметной области.
У каждой сущности есть экземпляры – представители данной сущности.
Сущность характеризуется атрибутами – свойства сущности.
Ключ сущности – минимальный набор атрибутов, определяющих однозначно экземпляр сущности.

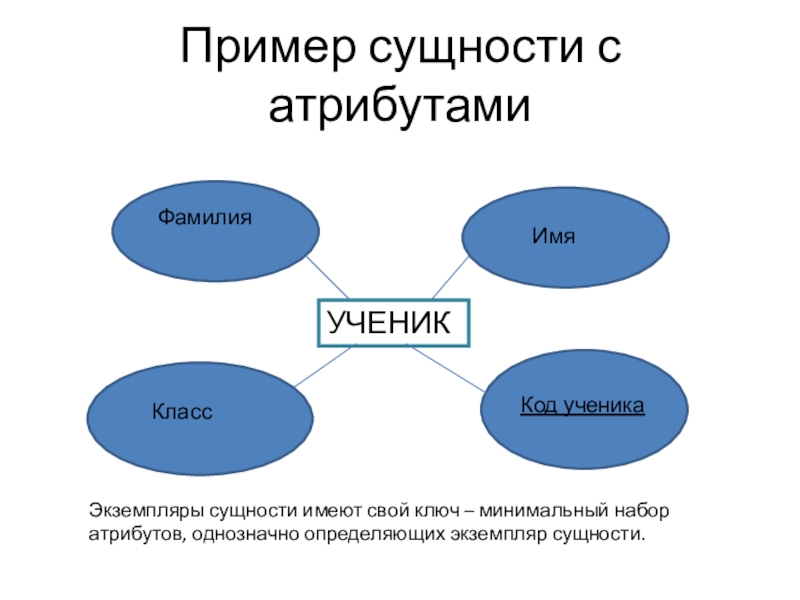

Слайд 12Пример сущности с атрибутами
УЧЕНИК
Фамилия
Имя
Класс
Код ученика
Экземпляры сущности имеют свой ключ – минимальный
набор атрибутов, однозначно определяющих экземпляр сущности.

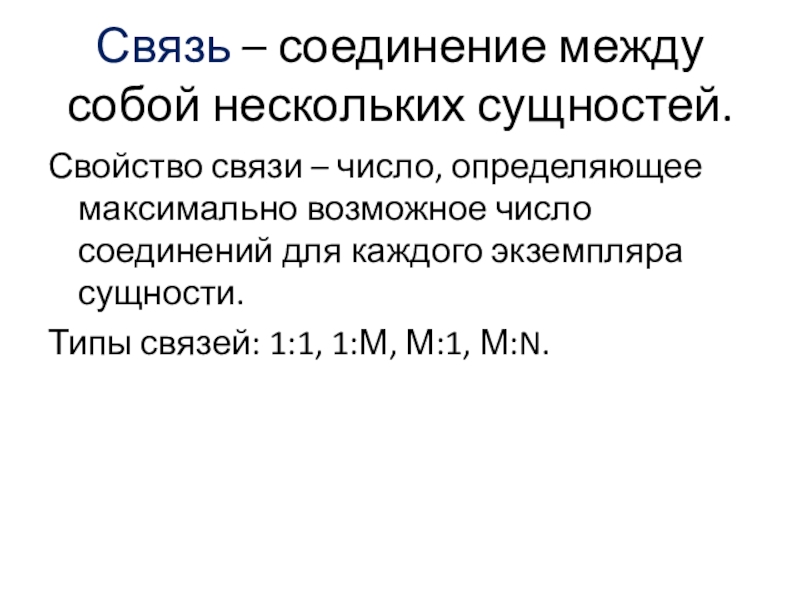

Слайд 13Связь – соединение между собой нескольких сущностей.
Свойство связи – число, определяющее
максимально возможное число соединений для каждого экземпляра сущности.
Типы связей: 1:1, 1:М, М:1, М:N.
Типы связей: 1:1, 1:М, М:1, М:N.
Слайд 14Связь «один –к-одному» -
один экземпляр первой сущности связан с
одним экземпляром второй сущности и наоборот.
Связь-
есть
Слайд 15Связь «один-ко-многим»
Один экземпляр первой сущности связан с несколькими экземплярами второй сущности,
при этом один экземпляр второй сущности связан с одним экземпляром первой.
Связь-учатся
Главная сущность (родительская)
дочерняя
Слайд 16Связь – «многие-ко-многим»
Каждый экземпляр первой сущности связан с несколькими экземплярами второй,
каждый экземпляр второй сущности связан с несколькими экземплярами первой.
Связь «многие-ко-многим» может быть заменена двумя связями «один-ко-многим» путём создания промежуточной сущности.
Связь «многие-ко-многим» может быть заменена двумя связями «один-ко-многим» путём создания промежуточной сущности.

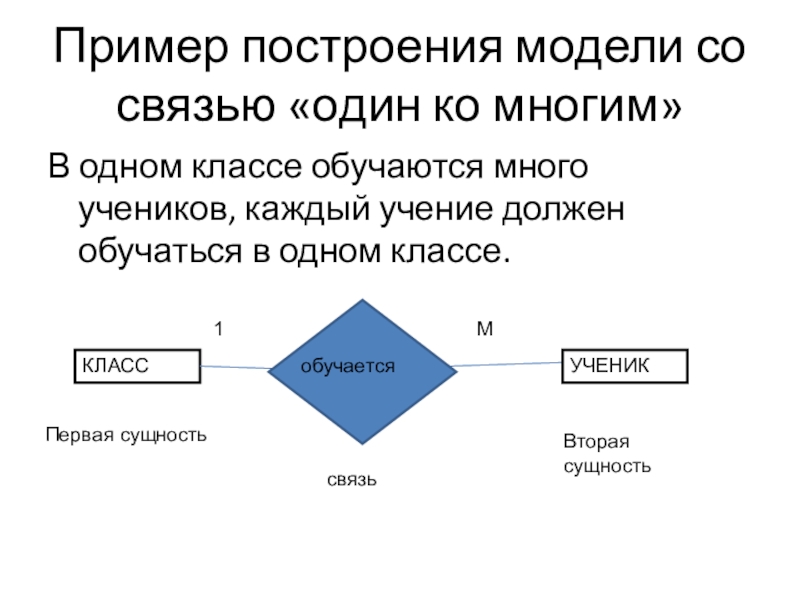

Слайд 19Пример построения модели со связью «один ко многим»
В одном классе обучаются
много учеников, каждый учение должен обучаться в одном классе.
КЛАСС
обучается
УЧЕНИК
1
М
Первая сущность
связь
Вторая сущность
Слайд 20Порядок построения модели
Проанализировать предметную область и выявить сущности.
Определить типы связей межу
сущностями
Определить у каждой сущности первичные ключи
Определить у каждой сущности атрибуты
Построить графическое описание модели
Определить у каждой сущности первичные ключи
Определить у каждой сущности атрибуты
Построить графическое описание модели

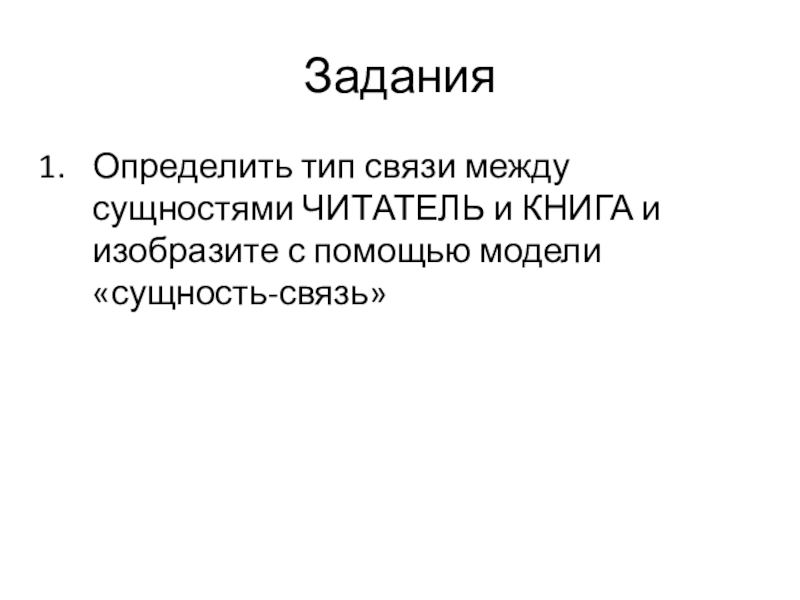

Слайд 21Задания
Определить тип связи между сущностями ЧИТАТЕЛЬ и КНИГА и изобразите
с помощью модели «сущность-связь»
