Презентация, доклад по информатике на тему Элементы алгебры логики
Содержание
- 1. Презентация по информатике на тему Элементы алгебры логики
- 2. Задачи урока:Научиться : доказывать справедливость законов логики.Узнать: о свойствах логических операций.
- 3. Ключевые словавысказывание логическая операция конъюнкция дизъюнкция отрицание таблица истинности законы логики
- 4. Высказывание или нет?Зимой идет дождь.Снегири живут в
- 5. Простые и сложные высказыванияВысказывания бывают простые и
- 6. Конъюнкция - логическая операция, ставящая в соответствие
- 7. Дизъюнкция - логическая операция, которая каждым двум
- 8. Инверсия - логическая операция, которая каждому высказыванию
- 9. Слайд 9
- 10. Расскажи, как бы ты упростил следующее алгебраическое
- 11. Что ты можешь сказать о свойствах алгебраических и логических выражений?
- 12. Слайд 12
- 13. Распределительный закон для логического сложения: A
- 14. Выполни задание вместе с соседом по парте:Раздаточный материал № 84(а)
- 15. Проверь себя:№ 84 ( а)
- 16. Выполни самостоятельно: Учебник стр.39 №12
- 17. Проверь себя:
- 18. САМООЦЕНКА ДЕЯТЕЛЬНОСТИ
- 19. Домашнее задание: § 1.3.4
- 20. Электронные образовательные ресурсыhttp://school-collection.edu.ru/catalog/res/9e997f40-f285-4369-aa7d-88b892beca45/?interface=catalog&class=51&subject=19 – Элементарные логические операцииhttp://lbz.ru/metodist/iumk/informatics/files/bosova-7-9-met.pdfИнформатика.
Слайд 2Задачи урока:
Научиться :
доказывать справедливость законов логики.
Узнать:
о свойствах логических операций.
Слайд 3Ключевые слова
высказывание
логическая операция
конъюнкция
дизъюнкция
отрицание
таблица истинности
законы логики
Слайд 4Высказывание или нет?
Зимой идет дождь.
Снегири живут в Крыму.
Кто к нам пришел?
У
Как пройти в библиотеку?
Переведите число в десятичную систему.
Запишите домашнее задание

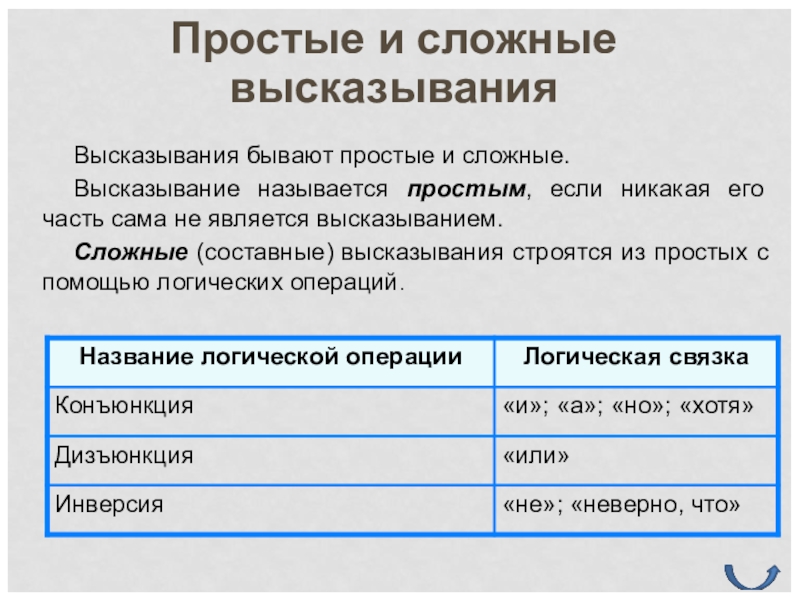

Слайд 5Простые и сложные высказывания
Высказывания бывают простые и сложные.
Высказывание называется простым, если
Сложные (составные) высказывания строятся из простых с помощью логических операций.
Слайд 6Конъюнкция - логическая операция, ставящая в соответствие каждым двум высказываниям новое
Другое название: логическое умножение.
Обозначения: ∧ , ×, &, И.
Логические операции
Таблица истинности:
Графическое представление
A
B
А&В

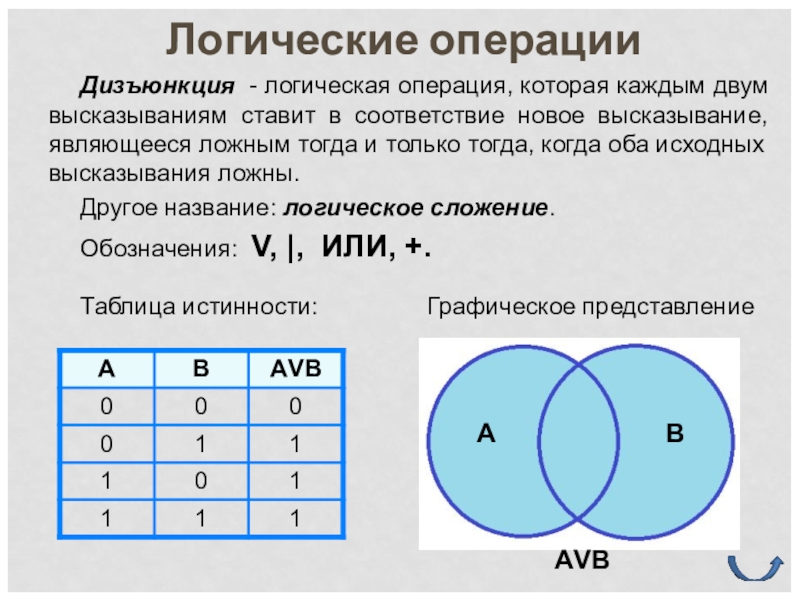

Слайд 7Дизъюнкция - логическая операция, которая каждым двум высказываниям ставит в соответствие
Другое название: логическое сложение.
Обозначения: V, |, ИЛИ, +.
Логические операции
Таблица истинности:
Графическое представление
A
B
АVВ

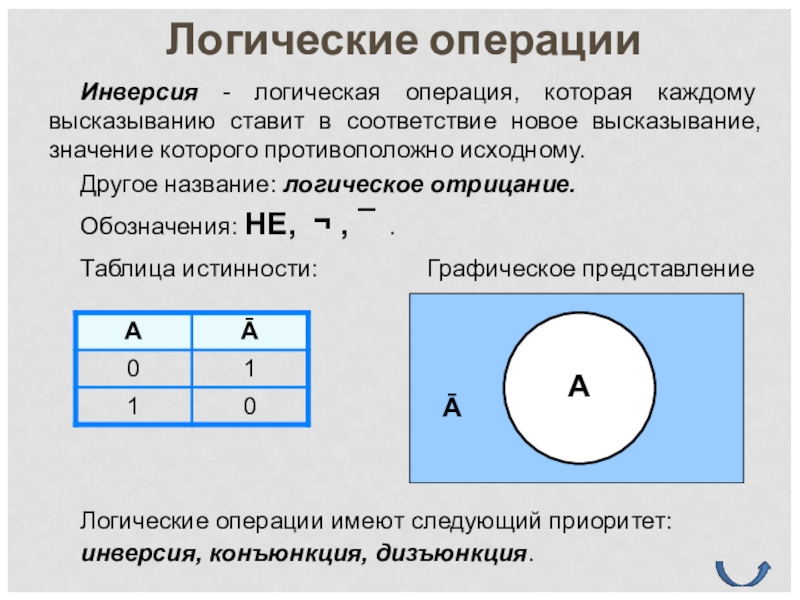

Слайд 8
Инверсия - логическая операция, которая каждому высказыванию ставит в соответствие новое
Другое название: логическое отрицание.
Обозначения: НЕ, ¬ , ¯ .
Логические операции имеют следующий приоритет:
инверсия, конъюнкция, дизъюнкция.
Логические операции
Таблица истинности:
Графическое представление
A
Ā
Слайд 10Расскажи, как бы ты упростил следующее алгебраическое выражение?
( a * b
a * ( b + c)
Какой закон алгебры ты применил? Каковы его свойства?
Распределительный закон
Расскажи, как бы ты упростил следующее логическое выражение?
(a & b) V (a & c)
a & ( b V с )
Слайд 13Распределительный закон для логического сложения: A v (B & C) =
Доказательство закона
Умножаем В на С и выводим результат.
0
0
0
0
0
0
1
1
Складываем А и В и выводим результат.
0
0
0
1
1
1
1
1
Складываем А и (В&С) и выводим результат.
0
0
1
1
1
1
1
1
Складываем А и C и выводим результат.
0
0
1
1
1
1
1
1
Умножаем (АvB) на (AvC )и выводим результат.
0
0
0
1
1
1
1
1
Равенство выделенных столбцов доказывает распределительный закон.

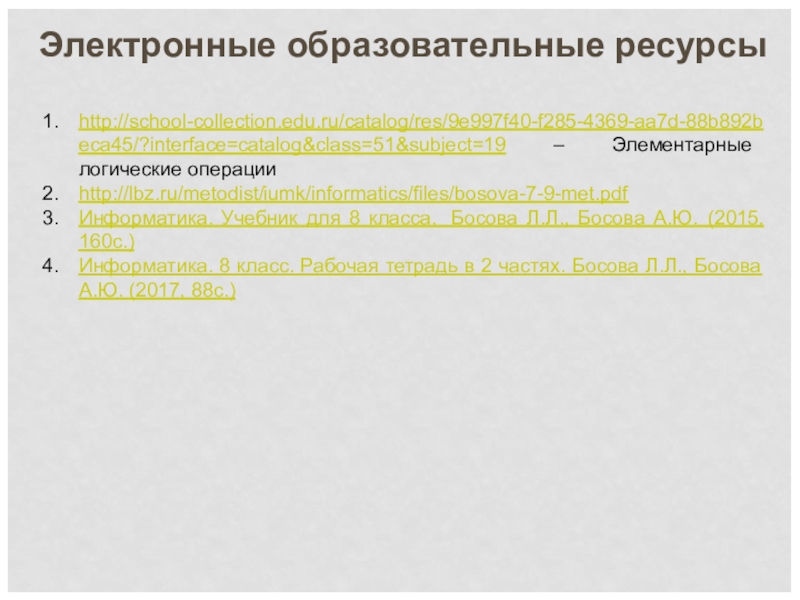

Слайд 20Электронные образовательные ресурсы
http://school-collection.edu.ru/catalog/res/9e997f40-f285-4369-aa7d-88b892beca45/?interface=catalog&class=51&subject=19 – Элементарные логические операции
http://lbz.ru/metodist/iumk/informatics/files/bosova-7-9-met.pdf
Информатика. Учебник для 8 класса.
Информатика. 8 класс. Рабочая тетрадь в 2 частях. Босова Л.Л., Босова А.Ю. (2017, 88с.)
