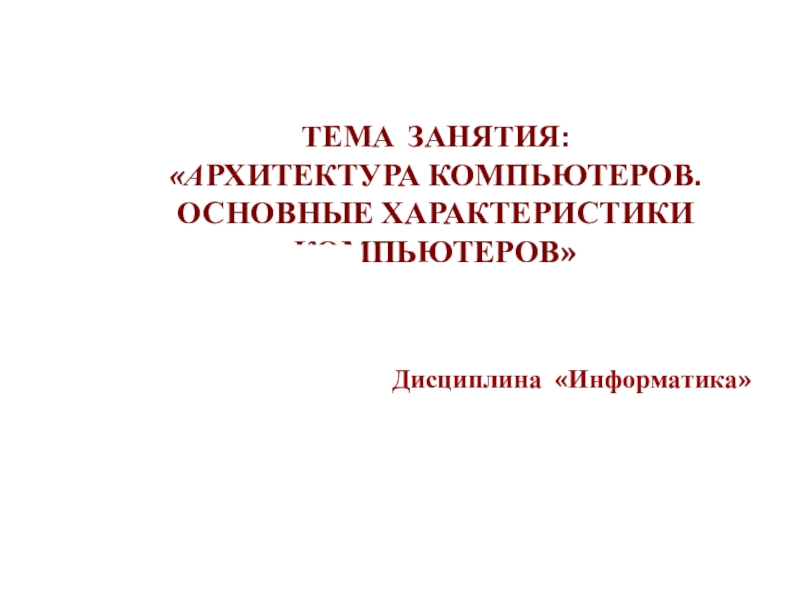

Презентация, доклад по информатике на тему Архитектура компьютера

персональных компьютеров и вычислительных систем.

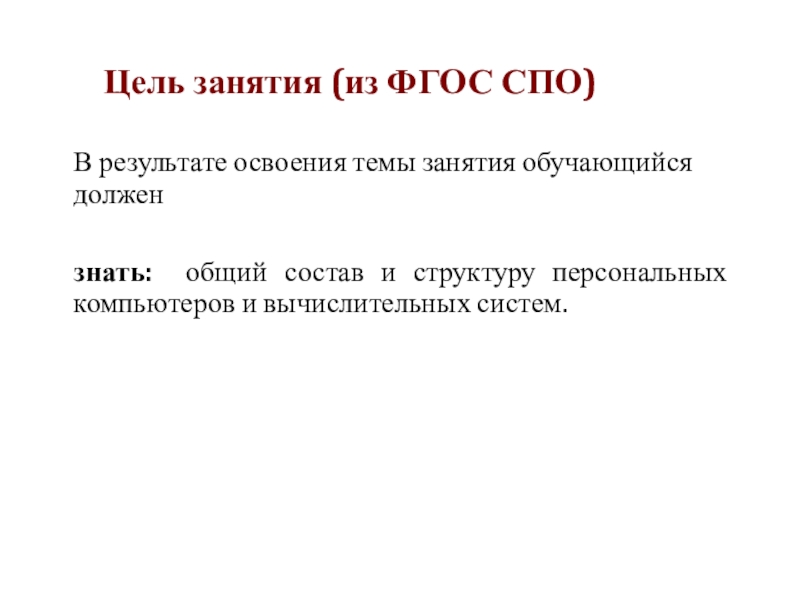

Цель занятия (из ФГОС СПО)

с компьютером как с инструментом для обработки информации.
Компьютер должен воспринимать и распознавать вводимую информацию, запоминать ее, совершать над ней различные действия и выводить результаты своей работы.
Для решения всех этих задач необходимы технические устройства и программы.

основу современных компьютеров положен магистрально-модульный принцип и принципы Джона фон Неймана

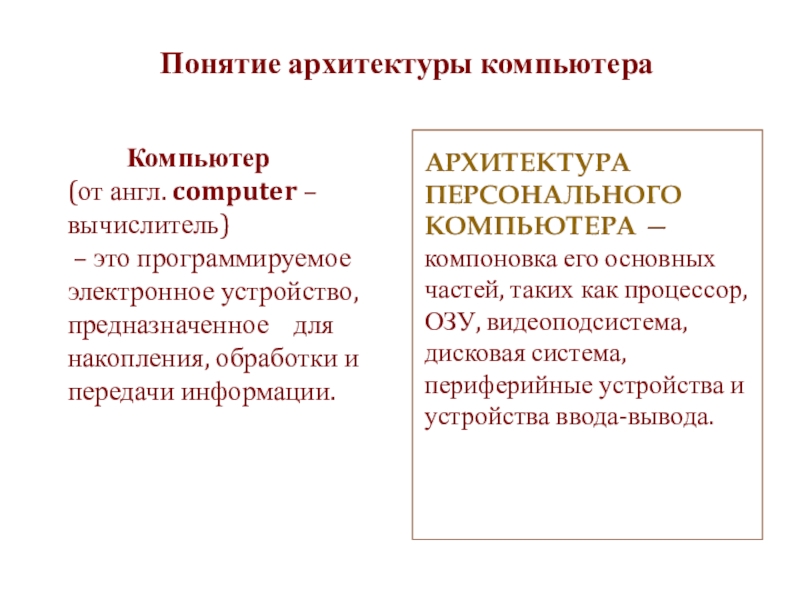

персонального компьютера — система взаимосвязанных технических устройств, выполняющих ввод, хранение, обработку и вывод информации.

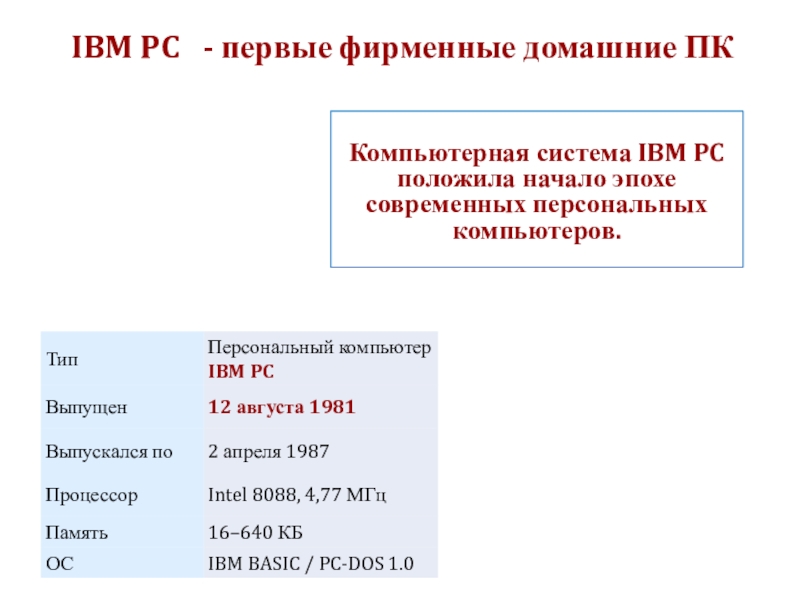

положила начало эпохе современных персональных компьютеров.

процессор, ОЗУ, видеоподсистема, дисковая система, периферийные устройства и устройства ввода-вывода.

Компьютер (от англ. computer – вычислитель) – это программируемое электронное устройство, предназначенное для накопления, обработки и передачи информации.

из некоторого количества устройств – модулей.
Потребитель сам может:
комплектовать нужную ему конфигурацию ПК,
производить при необходимости модернизацию конфигурации.

наличие устройства ввода-вывода информации;
адресуемая память;
процессор, состоящий из устройства управления и арифметико-логического устройства;
данные и программы хранятся вместе.

Магистрально-модульный принцип

Принципы
Джона фон Неймана

устройство компьютера

несколько устройств
Контроллер – электронная схема, управляющая внешним устройством по сигналам, поступающим от процессора.

устройства компьютера.
Магистраль (системная шина) включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления.
Шины представляют собой многопроводные линии.

системная (материнская) плата,
процессор,
оперативная память,
накопители на жестких и гибких дисках,
CD-ROM,
блок питания и др.

английского motherboard, иногда используется слово mainboard — главная плата.

На ней располагаются магистрали, связывающие процессор с оперативной памятью ( так называемые шины).
К шинам материнской платы подключаются также все прочие внутренние устройства компьютера.

Управляет работой материнской платы набор микросхем – так называемый чипсет.

На материнской плате располагаются
разъёмы для подключения центрального процессора,
графической платы,
звуковой платы, жёстких дисков, оперативной памяти и др. разъемы.

управление другими устройствами компьютера.

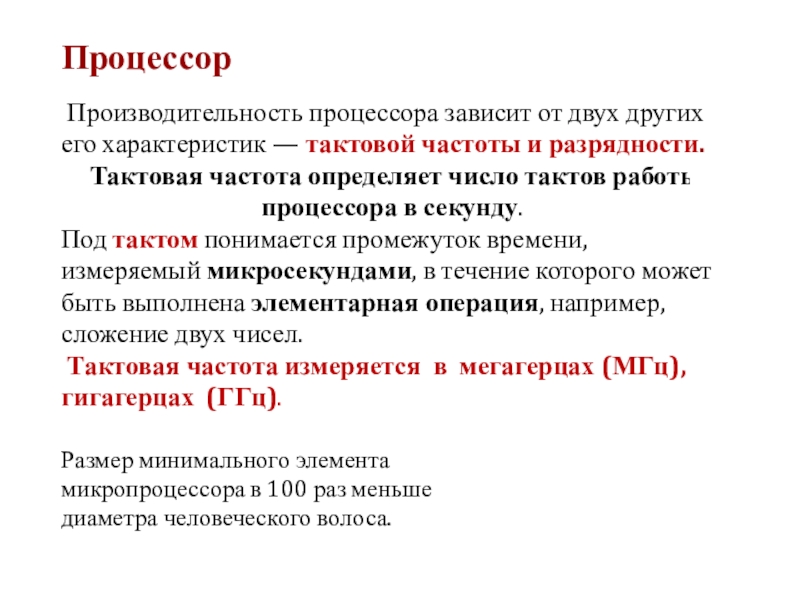

Важной характеристикой процессора является его производительность: количество элементарных операций, выполняемых им за одну секунду.
которая и определяет быстродействие компьютера в целом.

тактовой частоты и разрядности.
Тактовая частота определяет число тактов работы процессора в секунду.
Под тактом понимается промежуток времени, измеряемый микросекундами, в течение которого может быть выполнена элементарная операция, например, сложение двух чисел.
Тактовая частота измеряется в мегагерцах (МГц), гигагерцах (ГГц).

Размер минимального элемента
микропроцессора в 100 раз меньше
диаметра человеческого волоса.

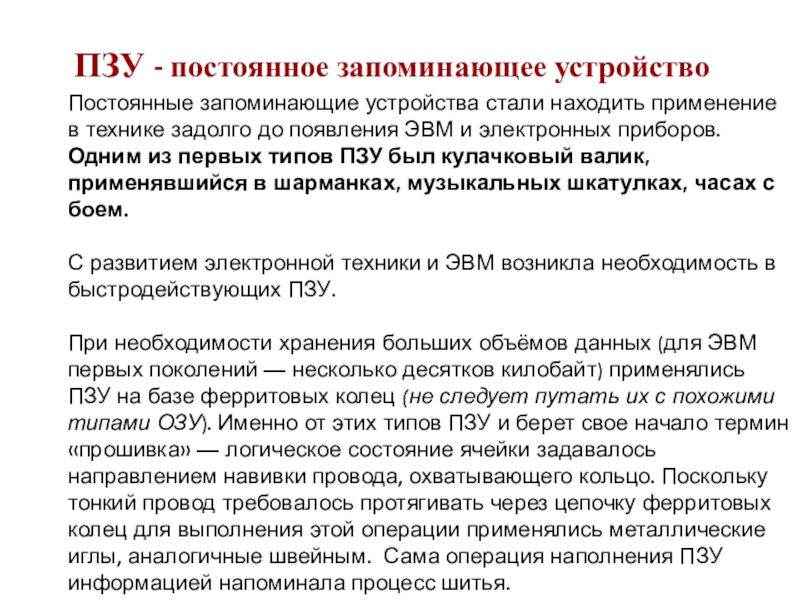

технике задолго до появления ЭВМ и электронных приборов. Одним из первых типов ПЗУ был кулачковый валик, применявшийся в шарманках, музыкальных шкатулках, часах с боем.

С развитием электронной техники и ЭВМ возникла необходимость в быстродействующих ПЗУ.

При необходимости хранения больших объёмов данных (для ЭВМ первых поколений — несколько десятков килобайт) применялись ПЗУ на базе ферритовых колец (не следует путать их с похожими типами ОЗУ). Именно от этих типов ПЗУ и берет свое начало термин «прошивка» — логическое состояние ячейки задавалось направлением навивки провода, охватывающего кольцо. Поскольку тонкий провод требовалось протягивать через цепочку ферритовых колец для выполнения этой операции применялись металлические иглы, аналогичные швейным. Сама операция наполнения ПЗУ информацией напоминала процесс шитья.

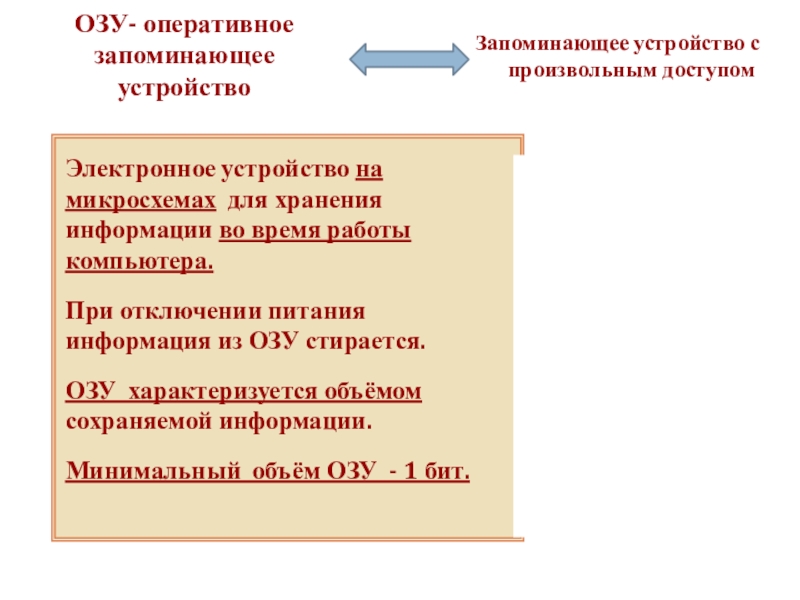

во время работы компьютера.
При отключении питания информация из ОЗУ стирается.
ОЗУ характеризуется объёмом сохраняемой информации.
Минимальный объём ОЗУ - 1 бит.

Запоминающее устройство с произвольным доступом

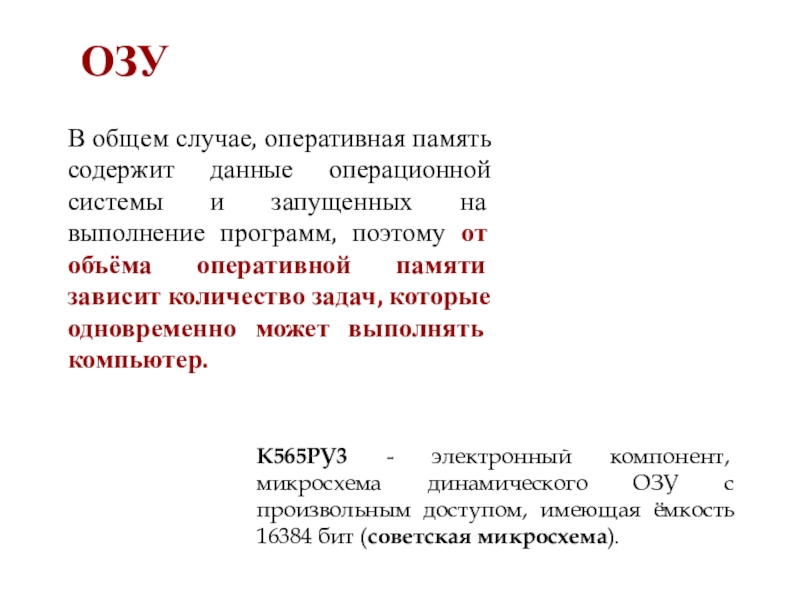

на выполнение программ, поэтому от объёма оперативной памяти зависит количество задач, которые одновременно может выполнять компьютер.

ОЗУ

К565РУ3 - электронный компонент, микросхема динамического ОЗУ с произвольным доступом, имеющая ёмкость 16384 бит (советская микросхема).

HMDD или винче́стер, (англ. Hard (Magnetic) Disk Drive, HDD, HMDD) — энергонезависимое, перезаписываемое компьютерное запоминающее устройство.

Является основным накопителем данных практически во всех современных компьютерах.
Информация в НЖМД записывается на жёсткие (алюминиевые или стеклянные) пластины, покрытые слоем ферромагнитного материала, чаще всего двуокиси хрома. В некоторых НЖМД используется одна пластина, в других — несколько на одной оси.

служит для связи компьютеров в пределах одного предприятия, отдела или помещения находящихся на расстоянии не более 150 метров друг от друга.

При наличии специальных дополнительных устройств можно организовать связь компьютеров и на большие расстояния.
Основной параметр сетевой карты - скорость передачи информации, измеряется в мегабайтах в секунду.

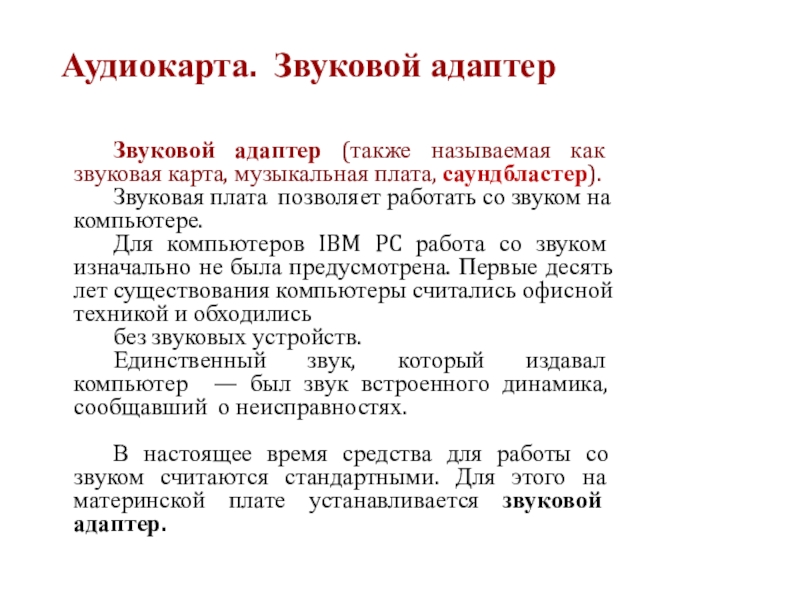

саундбластер).
Звуковая плата позволяет работать со звуком на компьютере.
Для компьютеров IBM PC работа со звуком изначально не была предусмотрена. Первые десять лет существования компьютеры считались офисной техникой и обходились
без звуковых устройств.
Единственный звук, который издавал компьютер — был звук встроенного динамика, сообщавший о неисправностях.

В настоящее время средства для работы со звуком считаются стандартными. Для этого на материнской плате устанавливается звуковой адаптер.

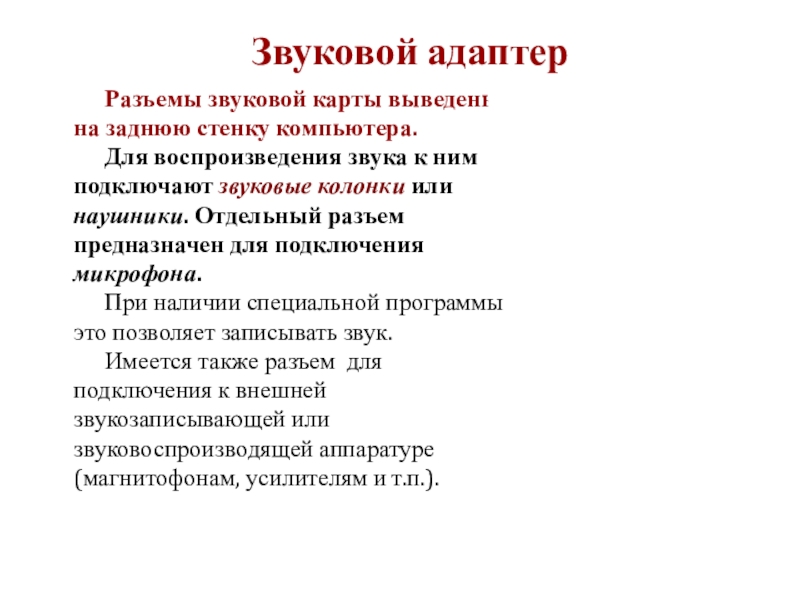

звука к ним подключают звуковые колонки или наушники. Отдельный разъем предназначен для подключения микрофона.
При наличии специальной программы это позволяет записывать звук.
Имеется также разъем для подключения к внешней звукозаписывающей или звуковоспроизводящей аппаратуре (магнитофонам, усилителям и т.п.).

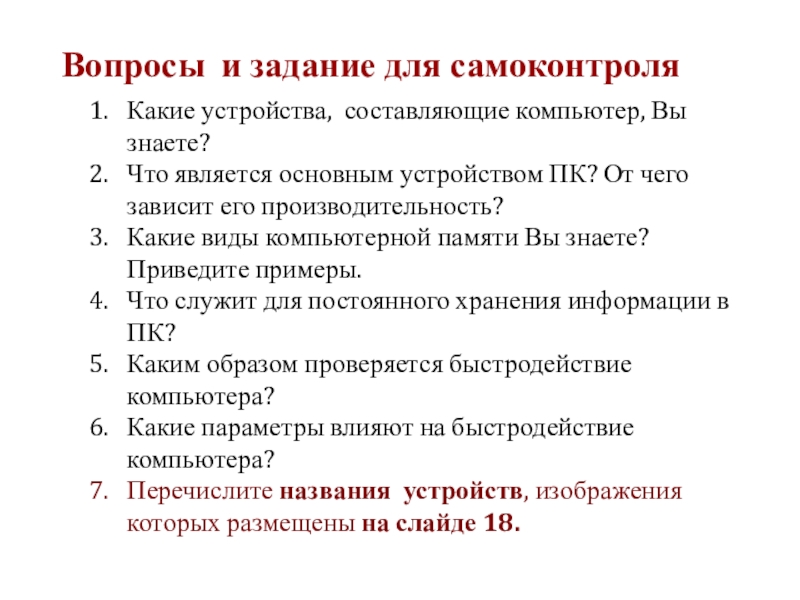

основным устройством ПК? От чего зависит его производительность?
Какие виды компьютерной памяти Вы знаете? Приведите примеры.
Что служит для постоянного хранения информации в ПК?
Каким образом проверяется быстродействие компьютера?
Какие параметры влияют на быстродействие компьютера?
Перечислите названия устройств, изображения которых размещены на слайде 18.

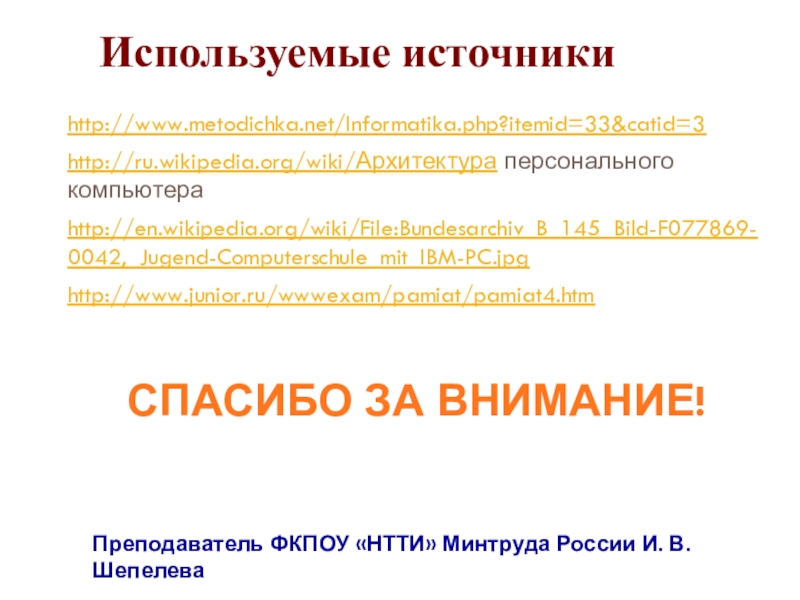

В. Шепелева
