Презентация, доклад по информатике на тему Архитектура компьютеров (СПО)
Содержание
- 1. Презентация по информатике на тему Архитектура компьютеров (СПО)
- 2. Архитектура компьютераАрхитектура — это наиболее общие принципы
- 3. Архитектура компьютера - обычно определяется совокупностью его
- 4. Слайд 4
- 5. Слайд 5
- 6. В основу построения большинства компьютеров положены принципы,
- 7. Слайд 7

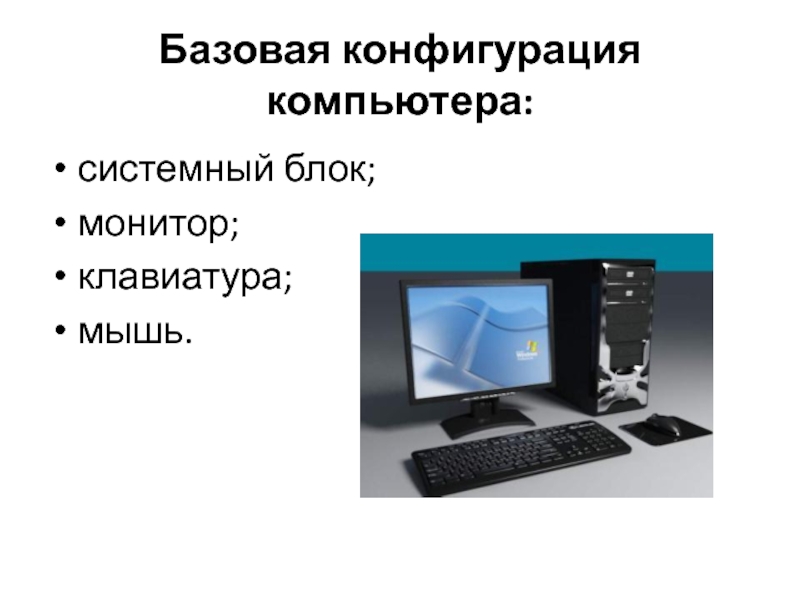

- 8. Базовая конфигурация компьютера:системный блок;монитор;клавиатура;мышь.
- 9. Слайд 9
- 10. Системный блок: Основной блок компьютера.

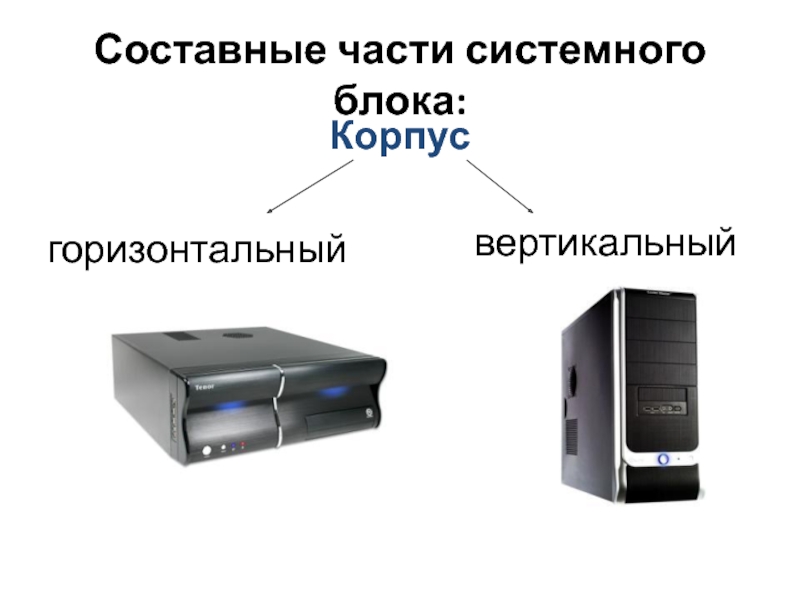

- 11. Составные части системного блока:Корпусгоризонтальныйвертикальный

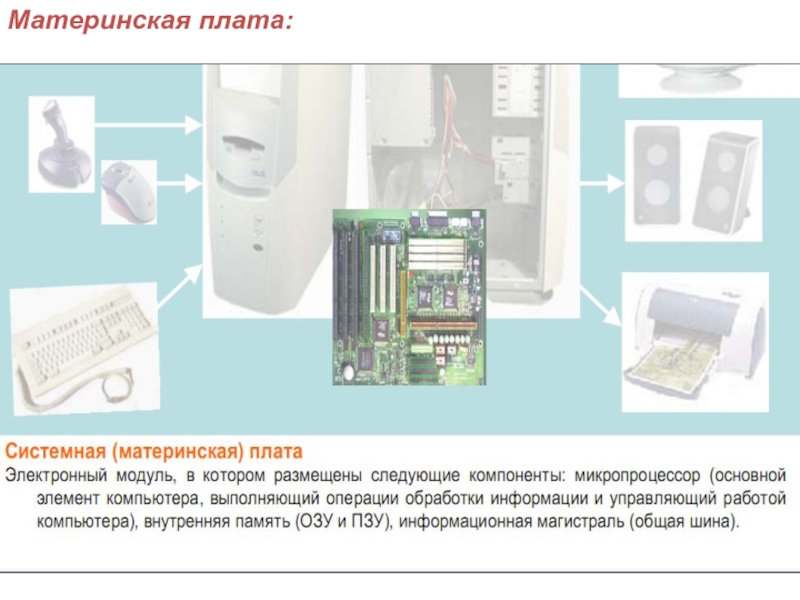

- 12. Материнская плата:
- 13. ЛОГИЧЕСКАЯ СХЕМА СИСТЕМНОЙ ПЛАТЫСеверный мостПроцессорЮжный мостОперативнаяпамятьШина памятиPCI
- 14. Компоненты материнской платы. гнездо для процессора;базовая
- 15. Слайд 15
- 16. Процессор. Центральный процессор(ЦП) - это электронный модуль,
- 17. Процессор:Управляет всеми ресурсами компьютера и выполняемыми программами.Характеристики:модель;тактовая частота;разрядностькулер процессора
- 18. Микропроцессор Микропроцессор - функционально законченное программно-управляемое устройство обработки информации, выполненное в едином полупроводниковом кристалле.
- 19. Разъемы для установки процессора (сокет)Сокет – гнездо

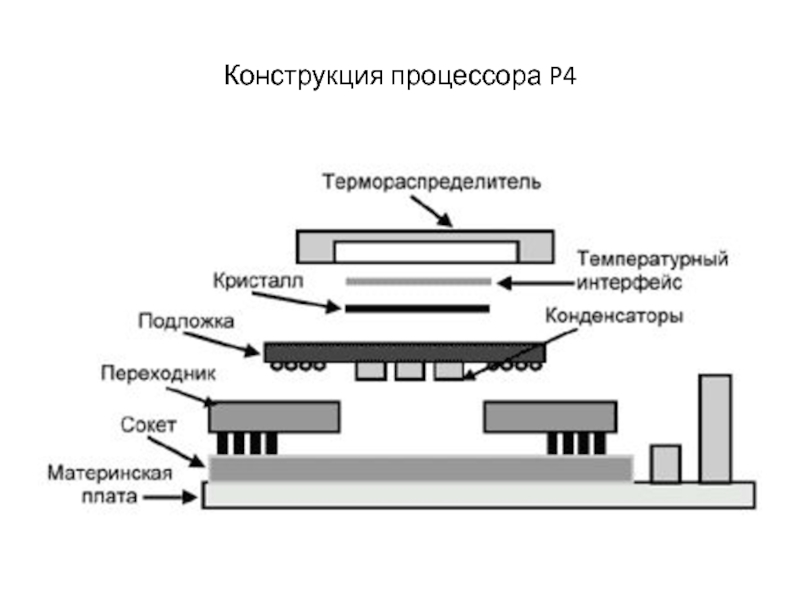

- 20. Конструкция процессора P4
- 21. Вид сверху Вид снизу
- 22. Со стандартным кулером
- 23. Модификация процессоров.Фирма Intel предлагает процессоры следующих модификаций:Xeon
- 24. Разрядность процессора показывает, сколько бит данных он
- 25. Тактовая частота показывает, сколько операций может производить
- 26. Виды памятиПамять компьютера делится на:внутреннюю — оперативную
- 27. Оперативная память предназначена для хранения
- 28. Оперативная память любого вычислителя всегда строится из
- 29. Оперативная память:В нее загружаются запускаемые программы и
- 30. Компания-производитель модулей оперативной памяти.Самыми популярными и надёжными производителями являются:Hynix (HYUNDAI), Samsung, Corsair, Kingmax, Transcend, Kingston, OCZ
- 31. Существуют два основных типа устройств оперативной памяти: Динамическая память Статическая (кэш-память)
- 32. Виды устройств памяти.Постоянное запоминающее устройство (ПЗУ). ПЗУ
- 33. Видеопамять – это вид памяти, обслуживающая устройство

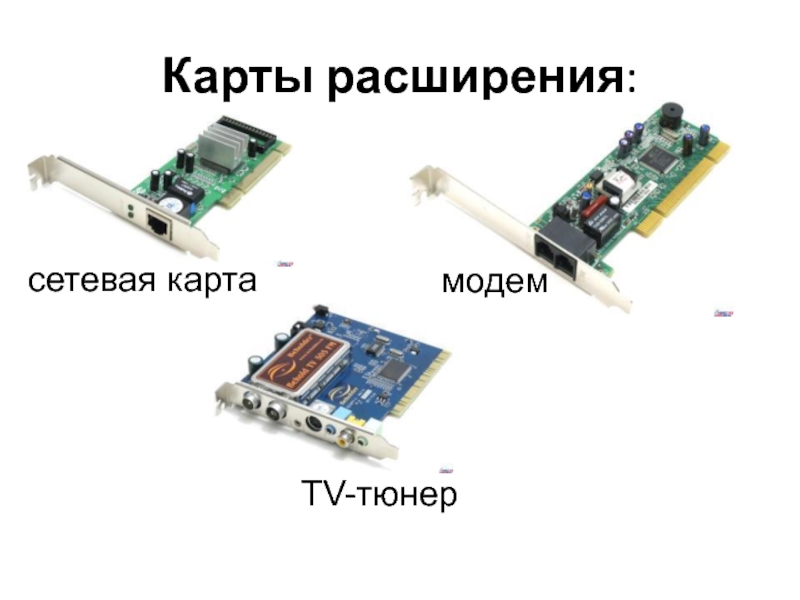

- 34. Карты расширения:сетевая картамодемTV-тюнер

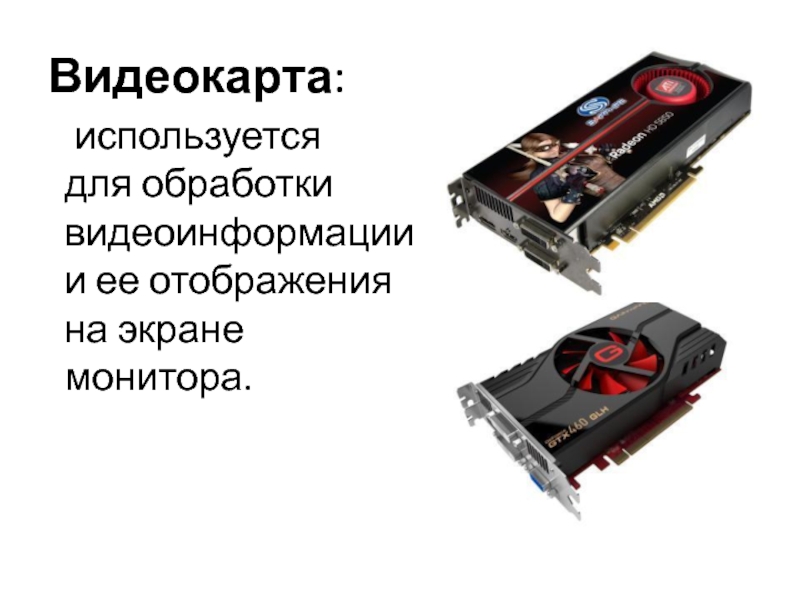

- 35. Видеокарта: используется для обработки
- 36. ВидеоадаптерВидеоадаптер – внутренне устройство, устанавливается в один
- 37. Звуковой адаптерТрудно представить современный компьютер молчаливым, без
- 38. Звуковая карта. Звук высокого качества
- 39. Сетевая картаСетевая карта (или карта связи по
- 40. Коммуникационные порты.Для связи с другими устройствами (принтером,
- 41. Внешние интерфейсы:PS/2USBEthernet (RJ45)FireWire (IEEE1394)eSATAРазъемы звуковой картыRCA

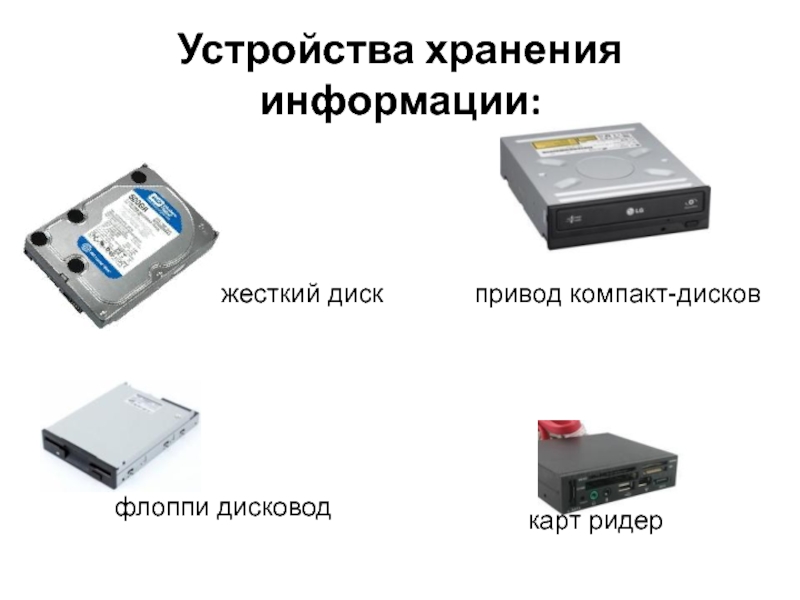

- 42. привод компакт-дисковкарт ридержесткий дискфлоппи дисководУстройства хранения информации:

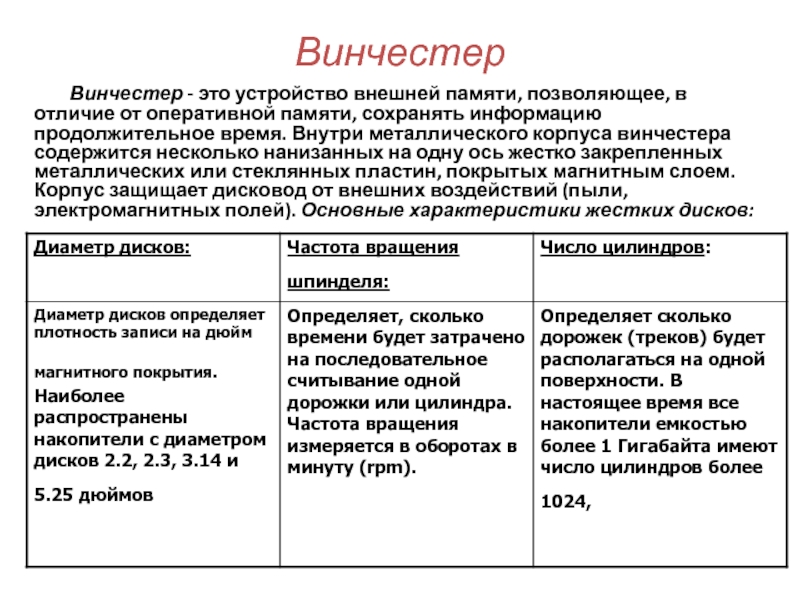

- 43. Винчестер Винчестер - это

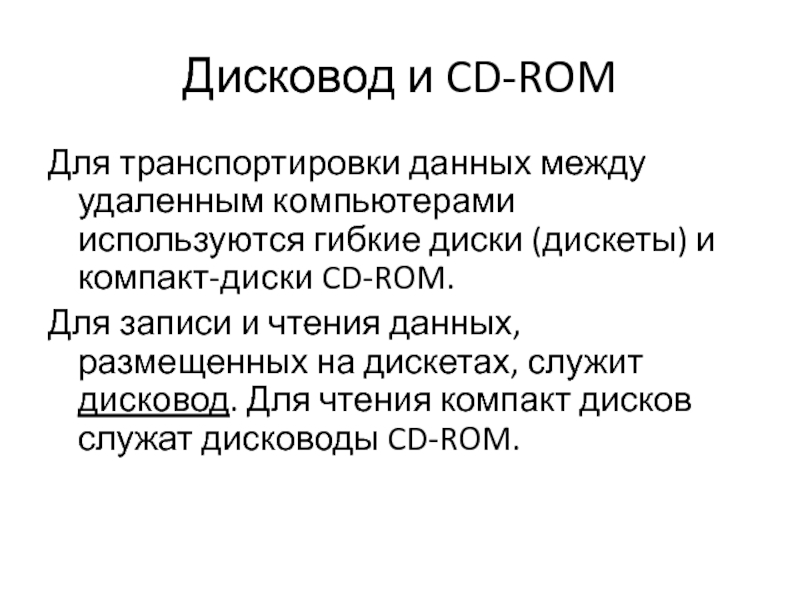

- 44. Дисковод и CD-ROMДля транспортировки данных между удаленным
Архитектура компьютераАрхитектура — это наиболее общие принципы построения компьютера, отражающие программное управление работой и взаимодействием его основных функциональных узлов.
Слайд 2Архитектура компьютера
Архитектура — это наиболее общие принципы построения компьютера, отражающие программное
управление работой и взаимодействием его основных функциональных узлов.

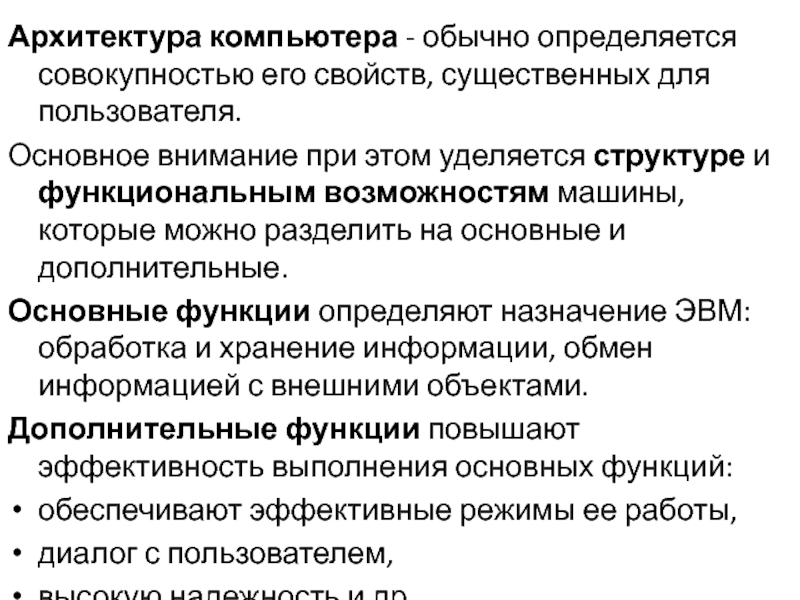

Слайд 3Архитектура компьютера - обычно определяется совокупностью его свойств, существенных для пользователя.
Основное внимание при этом уделяется структуре и функциональным возможностям машины, которые можно разделить на основные и дополнительные.
Основные функции определяют назначение ЭВМ: обработка и хранение информации, обмен информацией с внешними объектами.
Дополнительные функции повышают эффективность выполнения основных функций:
обеспечивают эффективные режимы ее работы,
диалог с пользователем,
высокую надежность и др.

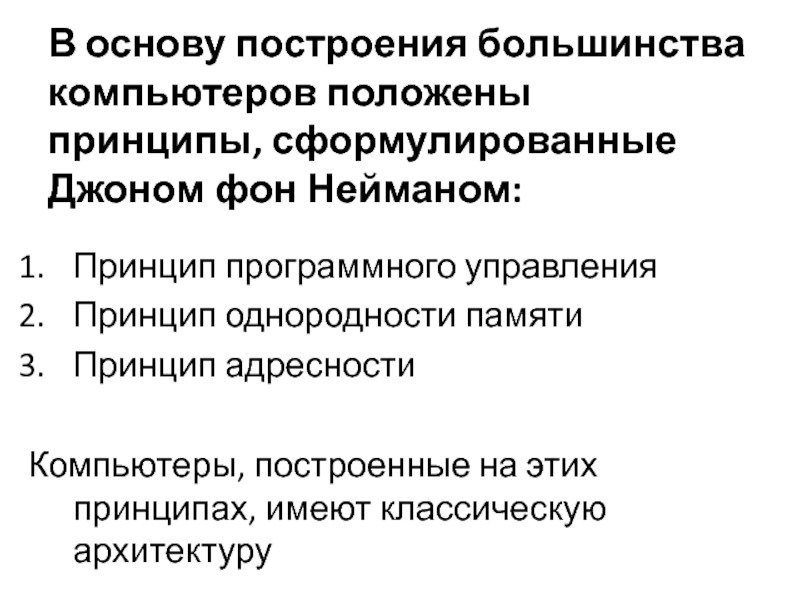

Слайд 6В основу построения большинства компьютеров положены принципы, сформулированные Джоном фон Нейманом:
Принцип
программного управления
Принцип однородности памяти
Принцип адресности

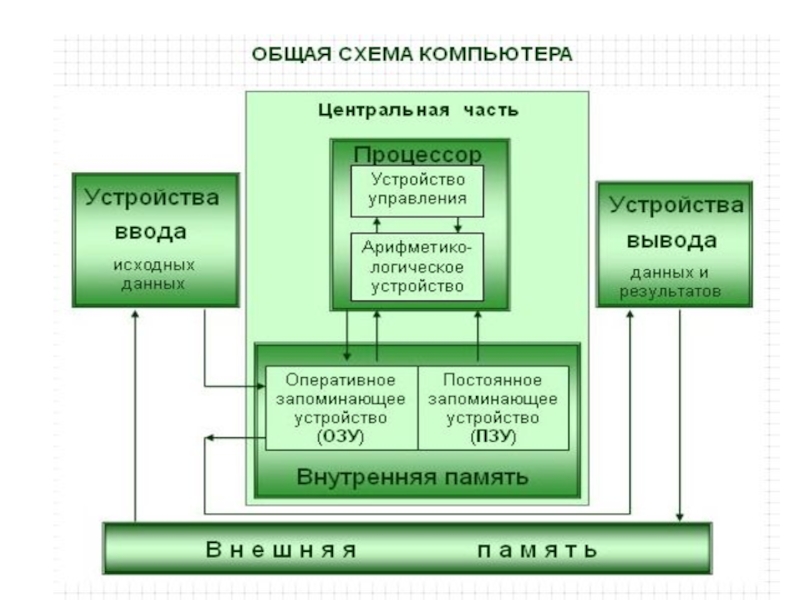

Компьютеры, построенные на этих принципах, имеют классическую архитектуру
Принцип однородности памяти
Принцип адресности
Компьютеры, построенные на этих принципах, имеют классическую архитектуру

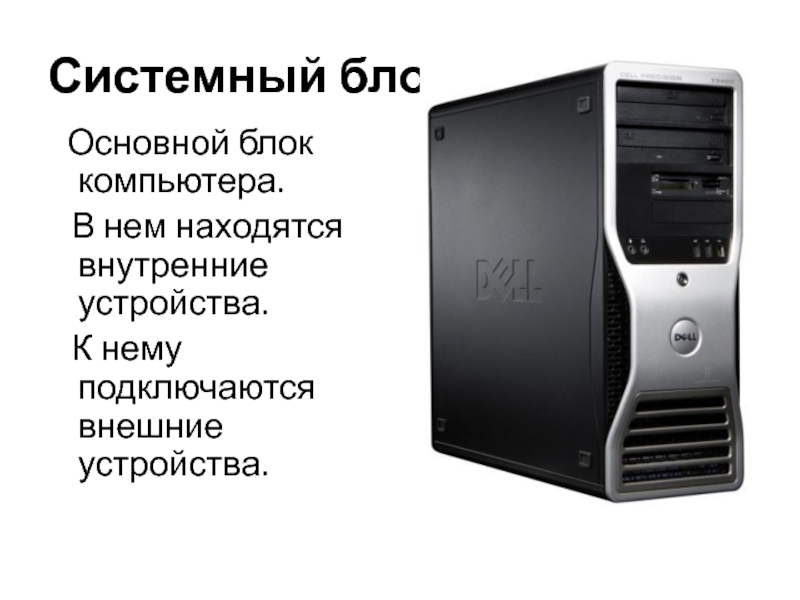

Слайд 10Системный блок:
Основной блок компьютера.
В нем находятся внутренние
устройства.
К нему подключаются внешние устройства.
К нему подключаются внешние устройства.

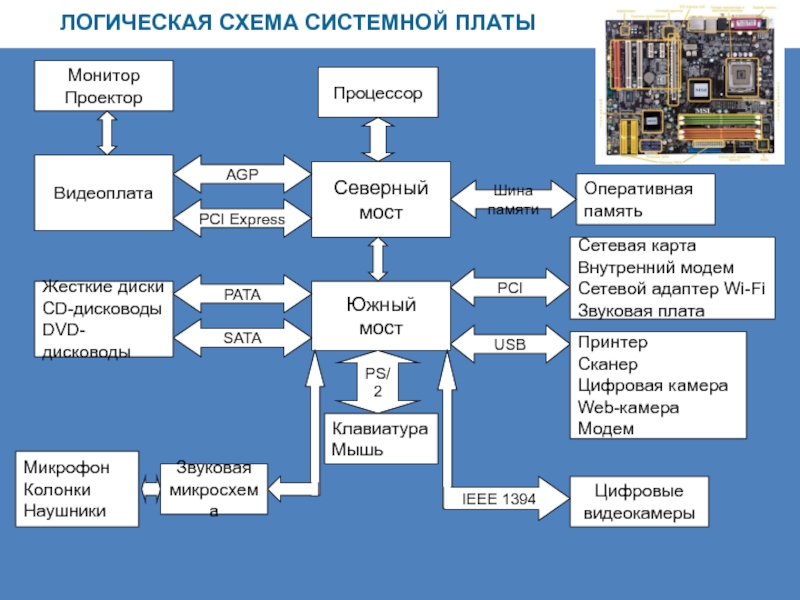

Слайд 13ЛОГИЧЕСКАЯ СХЕМА СИСТЕМНОЙ ПЛАТЫ
Северный
мост
Процессор
Южный
мост
Оперативная
память
Шина памяти
PCI Express
AGP
Монитор
Проектор
Видеоплата
SATA
PATA
Жесткие диски
CD-дисководы
DVD-дисководы
USB
PCI
Сетевая карта
Внутренний модем
Сетевой
адаптер Wi-Fi
Звуковая плата
Звуковая плата
Принтер
Сканер
Цифровая камера
Web-камера
Модем
PS/2
Клавиатура
Мышь
Цифровые
видеокамеры
Звуковая
микросхема
Микрофон
Колонки
Наушники

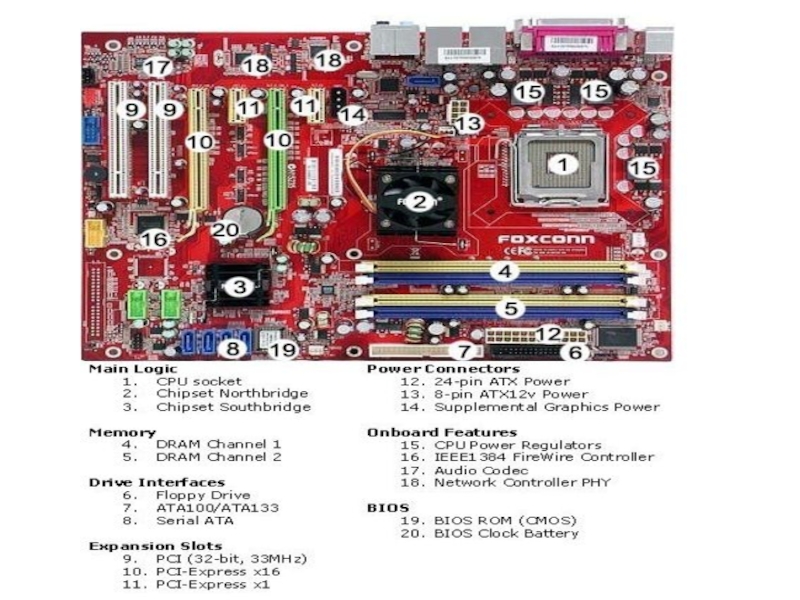

Слайд 14Компоненты материнской платы.
гнездо для процессора;
базовая система ввода/вывода (ROM BIOS);
гнезда
модулей оперативной памяти DRAM;
разъемы шины;
микросхемы системной логики;
батарея.
разъемы шины;
микросхемы системной логики;
батарея.
Слайд 16Процессор. Центральный процессор(ЦП) - это электронный модуль, который выполняет в компьютерной системе
основную вычислительную работу и управляет взаимодействием между всеми блоками и системами компьютера.
Именно к ЦП стягиваются все магистрали компьютерной системы. Центральный процессор находится в функциональном центре компьютерной системы c его помощью компьютер решает очень сложные задачи за короткие промежутки времени.
Каждый микропроцессор имеет определённое число элементов памяти, называемых регистрами, арифметико-логическое устройство ( АЛУ ), и устройство управления.
Регистры используются для временного хранения выполняемой команды, адресов памяти, обрабатываемых данных и другой внутренней информации микропроцессора.
В АЛУ производится арифметическая и логическая обработка данных.
Устройство управления реализует временную диаграмму и вырабатывает необходимые управляющие сигналы для внутренней работы микропроцессора и связи его с другой аппаратурой через внешние шины микропроцессора

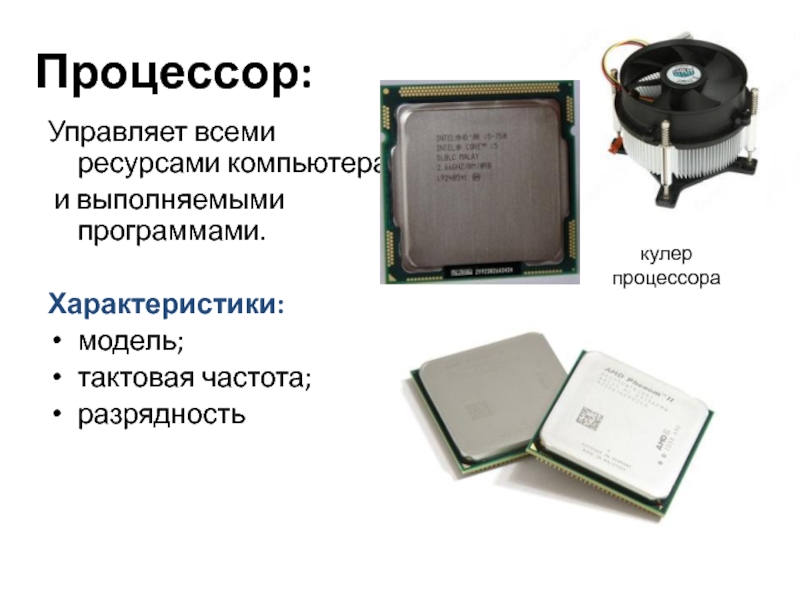

Слайд 17Процессор:
Управляет всеми ресурсами компьютера
и выполняемыми программами.
Характеристики:
модель;
тактовая частота;
разрядность
кулер процессора

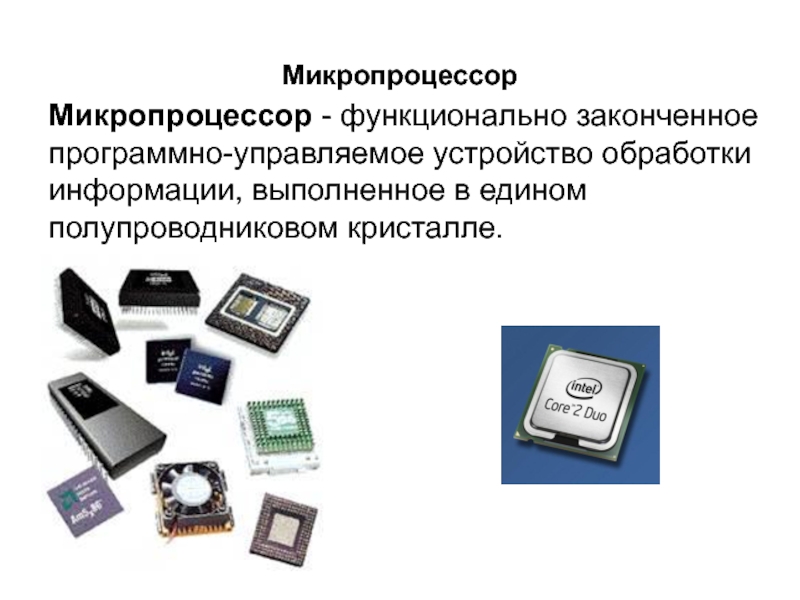

Слайд 18Микропроцессор
Микропроцессор - функционально законченное программно-управляемое устройство обработки информации, выполненное в
едином полупроводниковом кристалле.

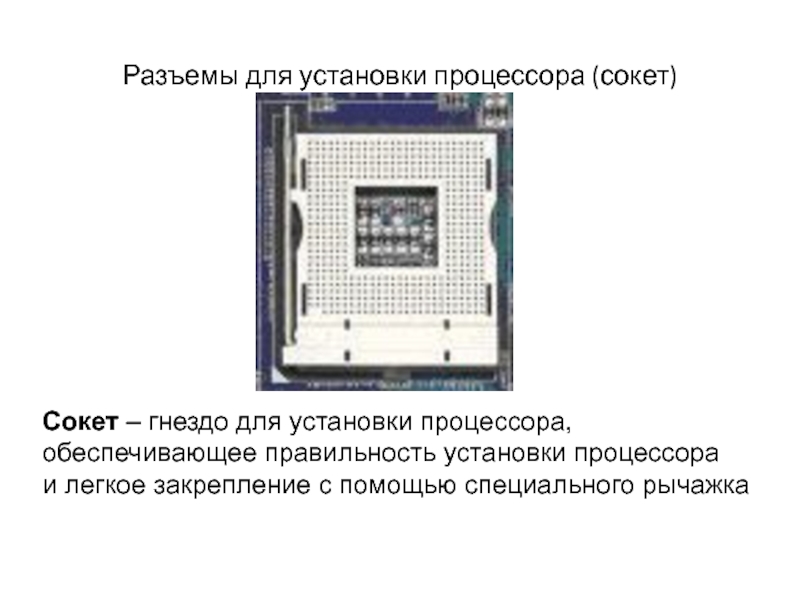

Слайд 19Разъемы для установки процессора (сокет)
Сокет – гнездо для установки процессора,
обеспечивающее
правильность установки процессора
и легкое закрепление с помощью специального рычажка
и легкое закрепление с помощью специального рычажка

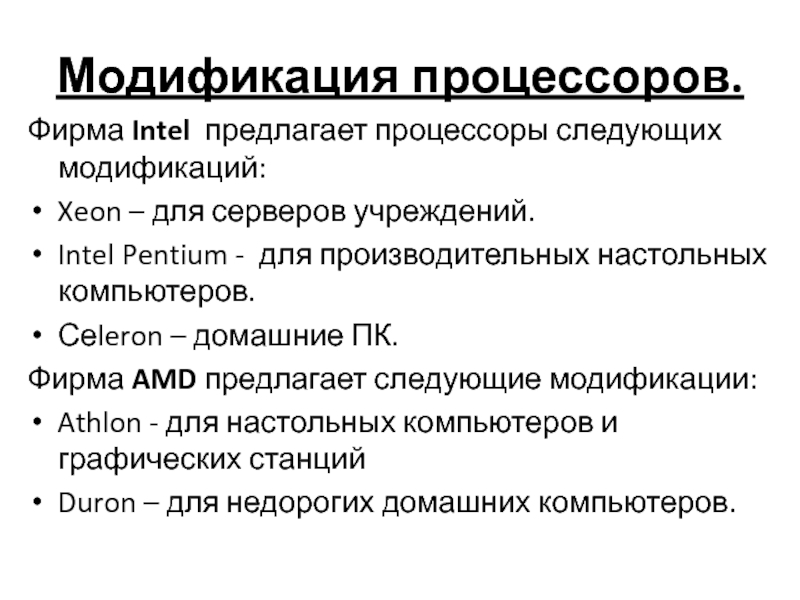

Слайд 23Модификация процессоров.
Фирма Intel предлагает процессоры следующих модификаций:
Xeon – для серверов учреждений.
Intel
Pentium - для производительных настольных компьютеров.
Сеleron – домашние ПК.
Фирма AMD предлагает следующие модификации:
Athlon - для настольных компьютеров и графических станций
Duron – для недорогих домашних компьютеров.
Сеleron – домашние ПК.
Фирма AMD предлагает следующие модификации:
Athlon - для настольных компьютеров и графических станций
Duron – для недорогих домашних компьютеров.
Слайд 24Разрядность процессора показывает, сколько бит данных он может принять и обработать
в своих регистрах за один такт.
Первые процессоры были 16-разрядные. Современные процессоры семейства Intel Pentium 32-разрядные, 64-разрядные.
Первые процессоры были 16-разрядные. Современные процессоры семейства Intel Pentium 32-разрядные, 64-разрядные.

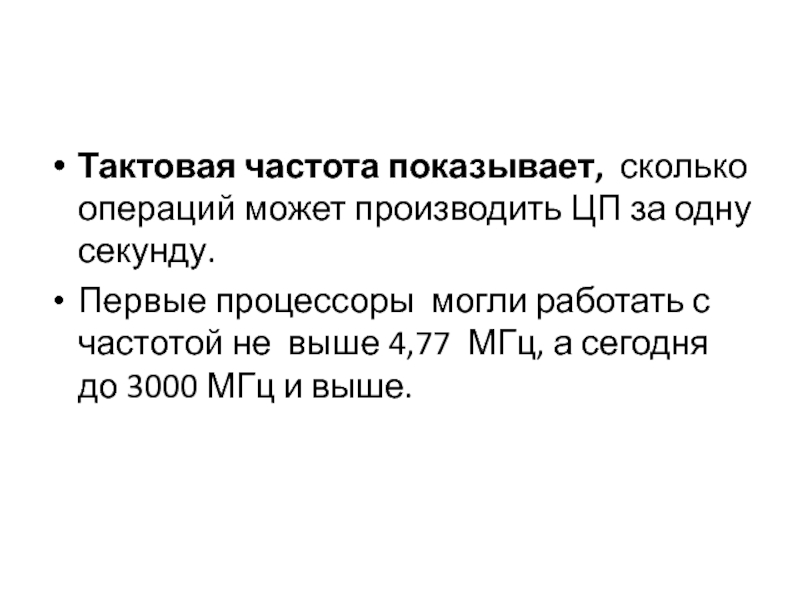

Слайд 25Тактовая частота показывает, сколько операций может производить ЦП за одну секунду.
Первые
процессоры могли работать с частотой не выше 4,77 МГц, а сегодня до 3000 МГц и выше.
Слайд 26Виды памяти
Память компьютера делится на:
внутреннюю — оперативную (энергозависима, «быстрая»)
внешнюю — долговременную
(энергонезависима, «медленная»)
Быстродействие определяется временем доступа процессора к данным:
Время доступа совр.жесткого диска секунды
Время доступа опер.памяти секунды
Быстродействие определяется временем доступа процессора к данным:
Время доступа совр.жесткого диска секунды
Время доступа опер.памяти секунды
Слайд 27 Оперативная память предназначена для хранения программ и данных, которые
используются процессором в текущий момент.
Содержимое оперативной памяти пропадает после выключения питания.
Содержимое оперативной памяти пропадает после выключения питания.
Оперативная память:
Слайд 28Оперативная память любого вычислителя всегда строится из отдельных модулей памяти, которые
конструктивно и функционально закончены.
Каждый модуль имеет свое собственное электронное обрамление (устройства, которые обеспечивают запись, выборку, чтение).
Емкость каждого модуля ОП фиксирована (в виде степени двойки).
Каждый модуль имеет свое собственное электронное обрамление (устройства, которые обеспечивают запись, выборку, чтение).
Емкость каждого модуля ОП фиксирована (в виде степени двойки).

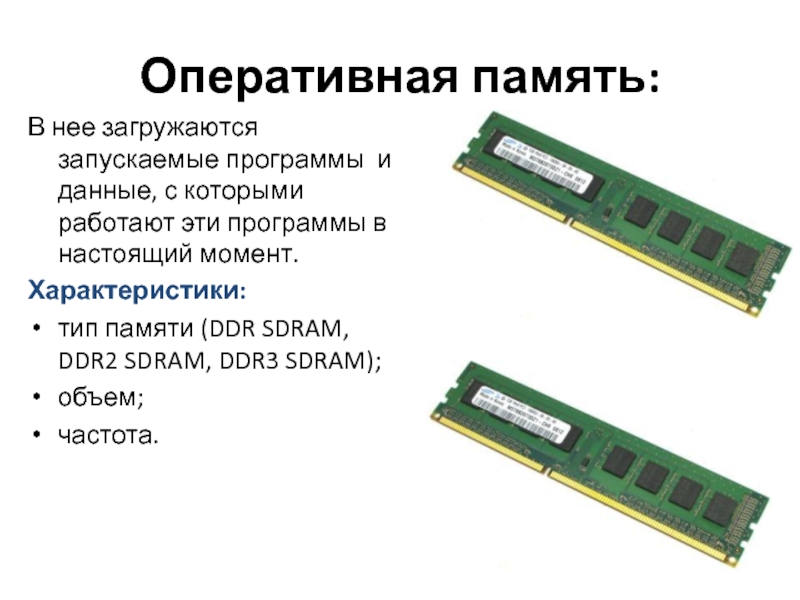

Слайд 29Оперативная память:
В нее загружаются запускаемые программы и данные, с которыми работают
эти программы в настоящий момент.
Характеристики:
тип памяти (DDR SDRAM, DDR2 SDRAM, DDR3 SDRAM);
объем;
частота.
Характеристики:
тип памяти (DDR SDRAM, DDR2 SDRAM, DDR3 SDRAM);
объем;
частота.

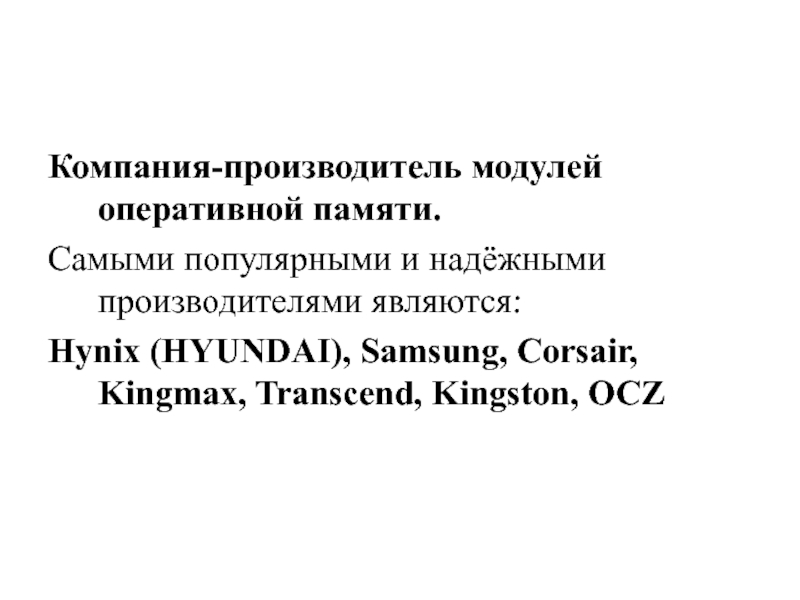

Слайд 30Компания-производитель модулей оперативной памяти.
Самыми популярными и надёжными производителями являются:
Hynix (HYUNDAI), Samsung,
Corsair, Kingmax, Transcend, Kingston, OCZ

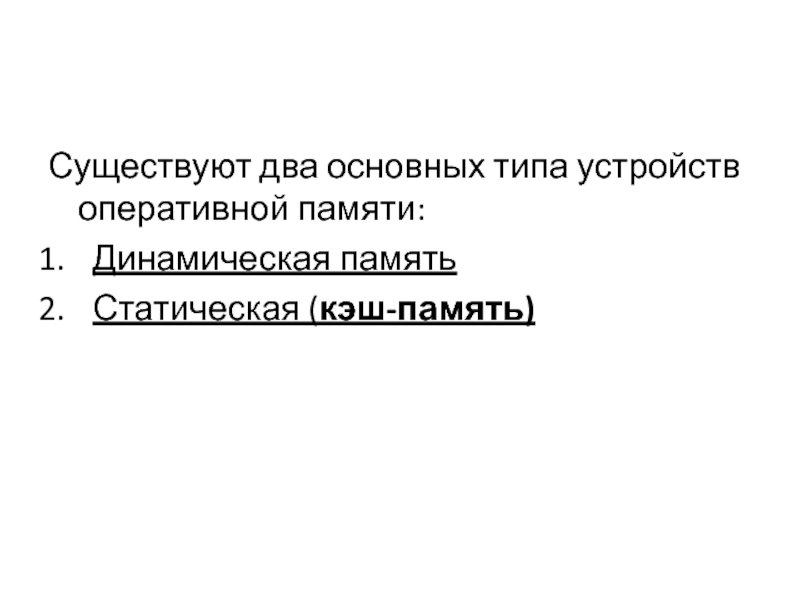

Слайд 31Существуют два основных типа устройств оперативной памяти:
Динамическая память
Статическая (кэш-память)
Слайд 32Виды устройств памяти.
Постоянное запоминающее устройство (ПЗУ).
ПЗУ — энергонезависимое устройство, т.
е. данные, находящиеся в нем, не зависят от того, включен ли компьютер.
В ПЗУ хранится программа запуска компьютера, которая называется BIOS (базовая система ввода/вывода). BIOS начинает работать после включения питания компьютера. Эта программа загружает с диска операционную систему и далее в работе компьютера не участвует.
В ПЗУ хранится программа запуска компьютера, которая называется BIOS (базовая система ввода/вывода). BIOS начинает работать после включения питания компьютера. Эта программа загружает с диска операционную систему и далее в работе компьютера не участвует.

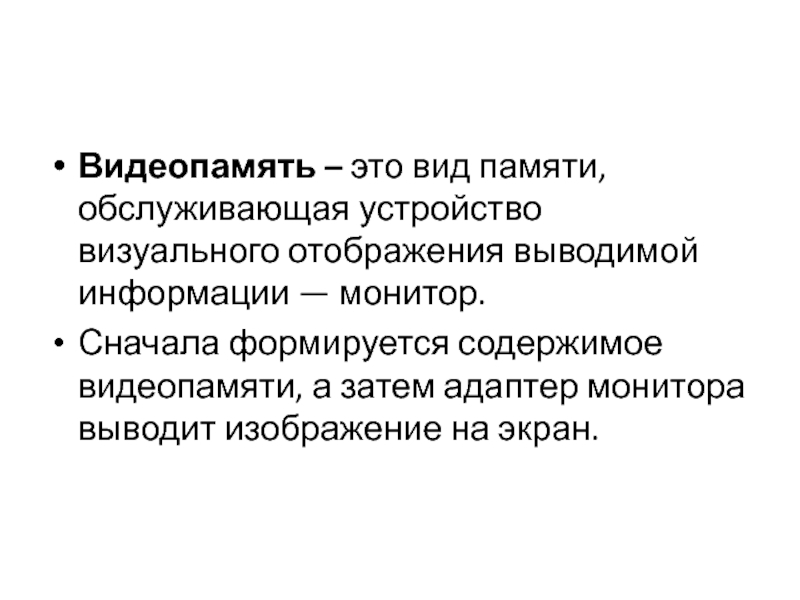

Слайд 33Видеопамять – это вид памяти, обслуживающая устройство визуального отображения выводимой информации
— монитор.
Сначала формируется содержимое видеопамяти, а затем адаптер монитора выводит изображение на экран.
Сначала формируется содержимое видеопамяти, а затем адаптер монитора выводит изображение на экран.

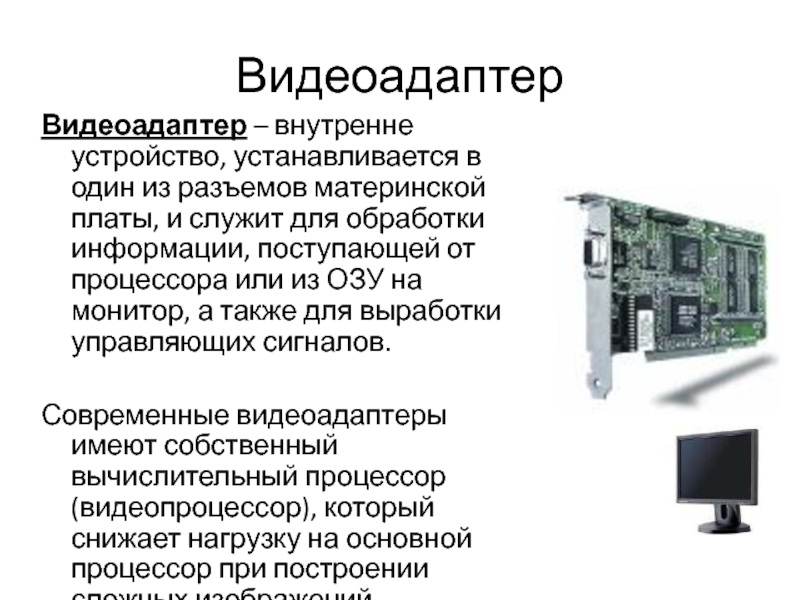

Слайд 36Видеоадаптер
Видеоадаптер – внутренне устройство, устанавливается в один из разъемов материнской платы,
и служит для обработки информации, поступающей от процессора или из ОЗУ на монитор, а также для выработки управляющих сигналов.
Современные видеоадаптеры имеют собственный вычислительный процессор (видеопроцессор), который снижает нагрузку на основной процессор при построении сложных изображений.
Современные видеоадаптеры имеют собственный вычислительный процессор (видеопроцессор), который снижает нагрузку на основной процессор при построении сложных изображений.

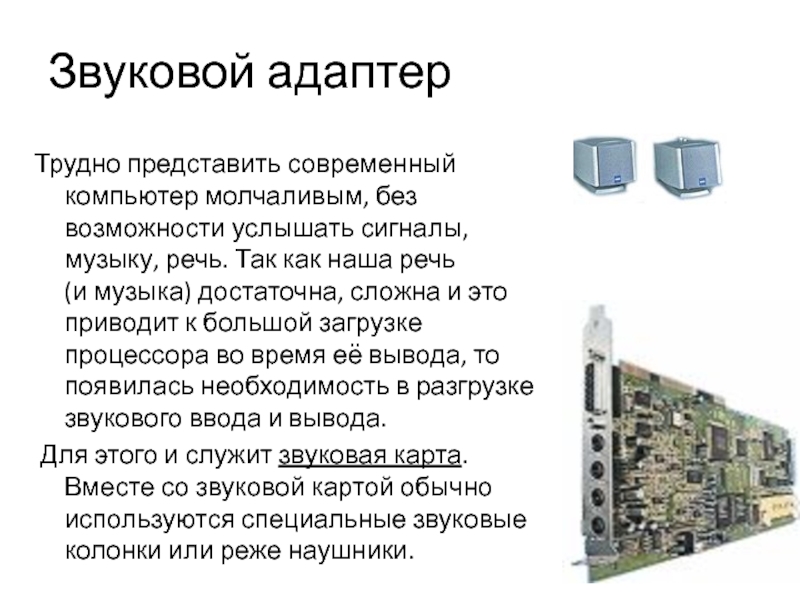

Слайд 37Звуковой адаптер
Трудно представить современный компьютер молчаливым, без возможности услышать сигналы, музыку,
речь. Так как наша речь
(и музыка) достаточна, сложна и это приводит к большой загрузке процессора во время её вывода, то появилась необходимость в разгрузке звукового ввода и вывода.
Для этого и служит звуковая карта. Вместе со звуковой картой обычно используются специальные звуковые колонки или реже наушники.
Для этого и служит звуковая карта. Вместе со звуковой картой обычно используются специальные звуковые колонки или реже наушники.

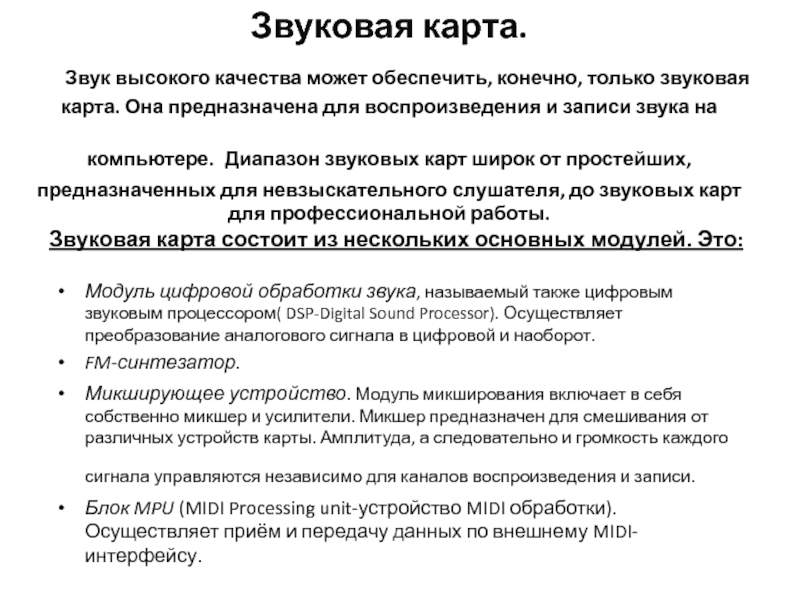

Слайд 38Звуковая карта. Звук высокого качества может обеспечить, конечно, только звуковая
карта. Она предназначена для воспроизведения и записи звука на компьютере. Диапазон звуковых карт широк от простейших, предназначенных для невзыскательного слушателя, до звуковых карт для профессиональной работы.
Звуковая карта состоит из нескольких основных модулей. Это:
Модуль цифровой обработки звука, называемый также цифровым звуковым процессором( DSP-Digital Sound Processor). Осуществляет преобразование аналогового сигнала в цифровой и наоборот.
FM-синтезатор.
Микширующее устройство. Модуль микширования включает в себя собственно микшер и усилители. Микшер предназначен для смешивания от различных устройств карты. Амплитуда, а следовательно и громкость каждого сигнала управляются независимо для каналов воспроизведения и записи.
Блок MPU (MIDI Processing unit-устройство MIDI обработки). Осуществляет приём и передачу данных по внешнему MIDI-интерфейсу.

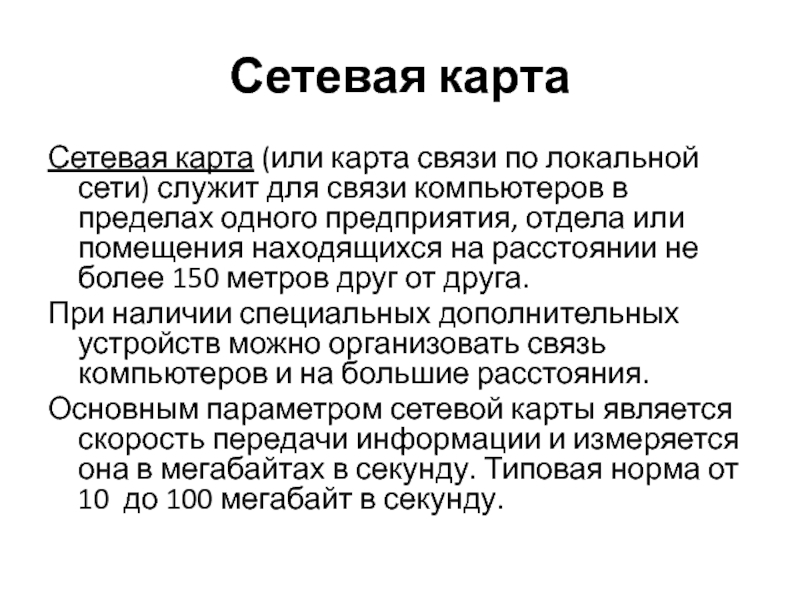

Слайд 39Сетевая карта
Сетевая карта (или карта связи по локальной сети) служит для
связи компьютеров в пределах одного предприятия, отдела или помещения находящихся на расстоянии не более 150 метров друг от друга.
При наличии специальных дополнительных устройств можно организовать связь компьютеров и на большие расстояния.
Основным параметром сетевой карты является скорость передачи информации и измеряется она в мегабайтах в секунду. Типовая норма от 10 до 100 мегабайт в секунду.
При наличии специальных дополнительных устройств можно организовать связь компьютеров и на большие расстояния.
Основным параметром сетевой карты является скорость передачи информации и измеряется она в мегабайтах в секунду. Типовая норма от 10 до 100 мегабайт в секунду.
Слайд 40Коммуникационные порты.
Для связи с другими устройствами (принтером, сканером, клавиатурой, мышью …)
компьютер оснащается портами.
Порты ввода/вывода - основные узлы для подключения к компьютеру внешних устройств .
Порты: последовательные и параллельные.
Примеры портов:
COM (последовательный порт)
LPT (параллельный порт)
USB (последовательный с высокой производительностью)
PS/2 (универсальный для подключения мыши и клавиатуры)
Порты ввода/вывода - основные узлы для подключения к компьютеру внешних устройств .
Порты: последовательные и параллельные.
Примеры портов:
COM (последовательный порт)
LPT (параллельный порт)
USB (последовательный с высокой производительностью)
PS/2 (универсальный для подключения мыши и клавиатуры)
Слайд 43Винчестер
Винчестер - это устройство внешней памяти, позволяющее,
в отличие от оперативной памяти, сохранять информацию продолжительное время. Внутри металлического корпуса винчестера содержится несколько нанизанных на одну ось жестко закрепленных металлических или стеклянных пластин, покрытых магнитным слоем. Корпус защищает дисковод от внешних воздействий (пыли, электромагнитных полей). Основные характеристики жестких дисков:
Слайд 44Дисковод и CD-ROM
Для транспортировки данных между удаленным компьютерами используются гибкие диски
(дискеты) и компакт-диски CD-ROM.
Для записи и чтения данных, размещенных на дискетах, служит дисковод. Для чтения компакт дисков служат дисководы CD-ROM.
Для записи и чтения данных, размещенных на дискетах, служит дисковод. Для чтения компакт дисков служат дисководы CD-ROM.
