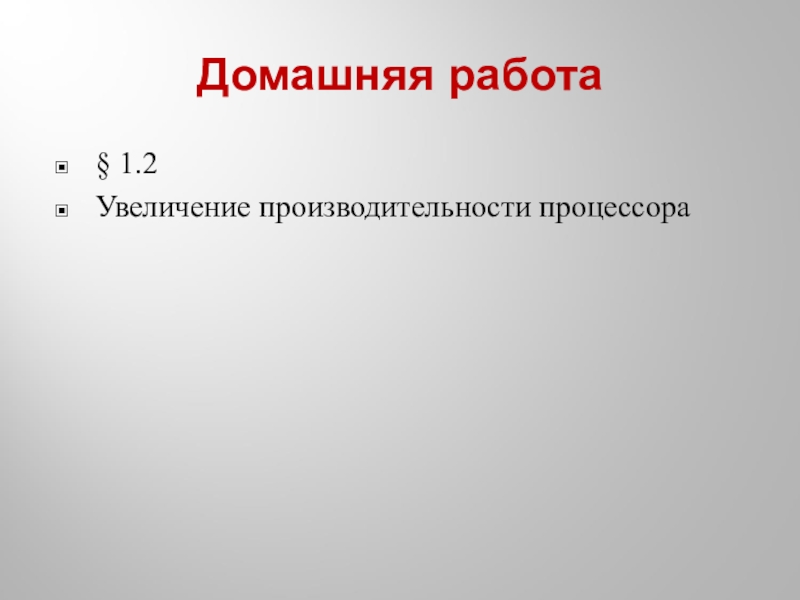

- 11. Домашняя работа§ 1.2Увеличение производительности процессора
- 12. Использованная литератураУгринович Н.Д. Информатика и ИКТ. Базовый
Магистрально-модульное принцип построения компьютераДля обеспечения информационного обмена между различными устройствами должна быть предусмотрена какая-то магистраль для перемещения потоков информации.
Слайд 2Магистрально-модульное принцип построения компьютера
Для обеспечения информационного обмена между различными устройствами должна
быть предусмотрена какая-то магистраль для перемещения потоков информации.
Слайд 3Магистраль
Магистраль (системная шина) включает в себя:
Шину данных – передает обрабатываемую информацию;
Шину
адреса передает адреса памяти или внешних устройств, к которым обращается процессор;
Шину управления – по ней передаются управляющие сигналы.
Упрощенно системную шину можно представить как группу кабелей и электрических (токопроводящих) линий на системной плате.
Шину управления – по ней передаются управляющие сигналы.
Упрощенно системную шину можно представить как группу кабелей и электрических (токопроводящих) линий на системной плате.

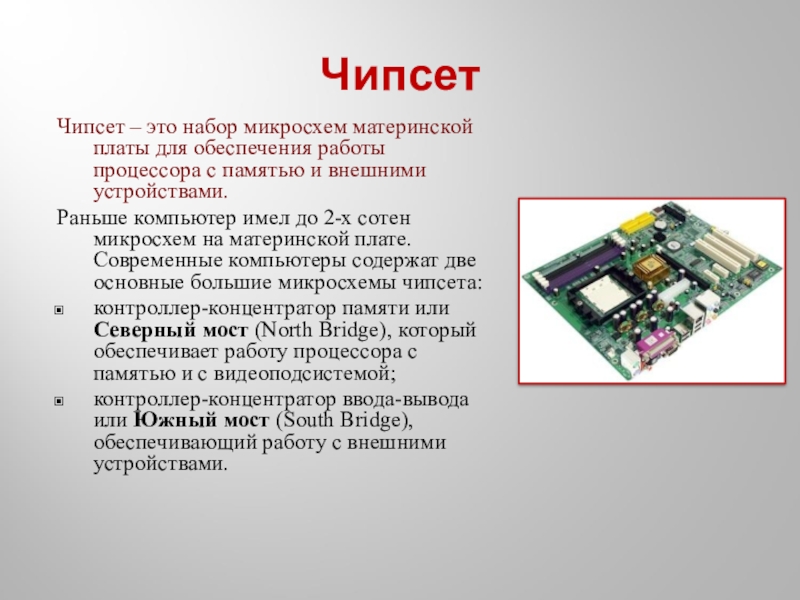

Слайд 4Чипсет
Чипсет – это набор микросхем материнской платы для обеспечения работы процессора
с памятью и внешними устройствами.
Раньше компьютер имел до 2-х сотен микросхем на материнской плате. Современные компьютеры содержат две основные большие микросхемы чипсета:
контроллер-концентратор памяти или Северный мост (North Bridge), который обеспечивает работу процессора с памятью и с видеоподсистемой;
контроллер-концентратор ввода-вывода или Южный мост (South Bridge), обеспечивающий работу с внешними устройствами.
Раньше компьютер имел до 2-х сотен микросхем на материнской плате. Современные компьютеры содержат две основные большие микросхемы чипсета:
контроллер-концентратор памяти или Северный мост (North Bridge), который обеспечивает работу процессора с памятью и с видеоподсистемой;
контроллер-концентратор ввода-вывода или Южный мост (South Bridge), обеспечивающий работу с внешними устройствами.
Слайд 5Пропускная способность шины
(скорость передачи данных)
Быстродействие устройства зависит от:
тактовой частоты обработки данных
(мегагерцах-МГц, 1 ГЦ - 1 такт в секунду),
разрядность – количества битов данных, обрабатываемых за один такт (измеряется в битах)
разрядность – количества битов данных, обрабатываемых за один такт (измеряется в битах)
Пропускная способность шины =
= разрядность шины x частота шины
Единица измерения бит/с
Слайд 6Пропускная способность системной шины (СШ)
тактовой частота СШ 400 МГц (400 *
4 = 1600 МГц)
Разрядность СШ равна разрядности процессора 64 бита
Разрядность СШ равна разрядности процессора 64 бита
Пропускная способность шины =
= 64 бита x 1600 МГц=102 400Мбит/с = =100Гбит/с=12,5Гбайт/с

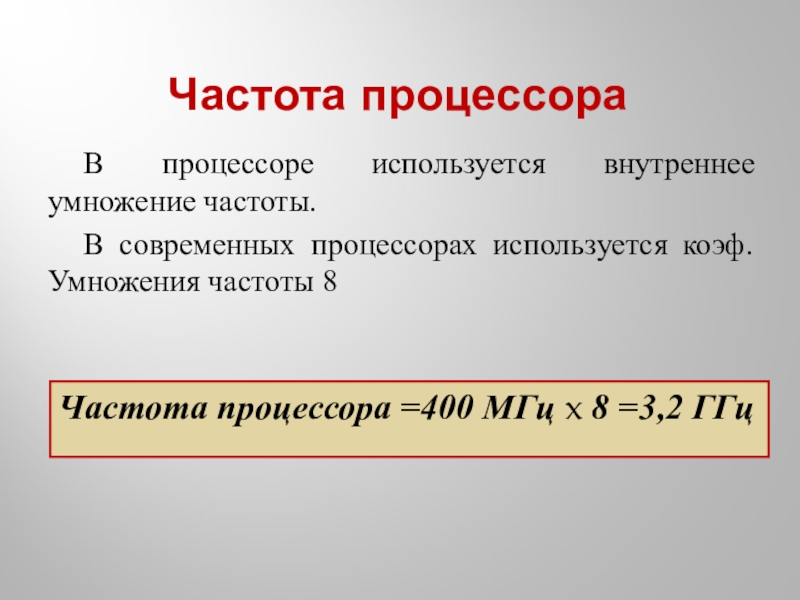

Слайд 7Частота процессора
В процессоре используется внутреннее умножение частоты.
В современных процессорах используется коэф.
Умножения частоты 8
Частота процессора =400 МГц x 8 =3,2 ГГц

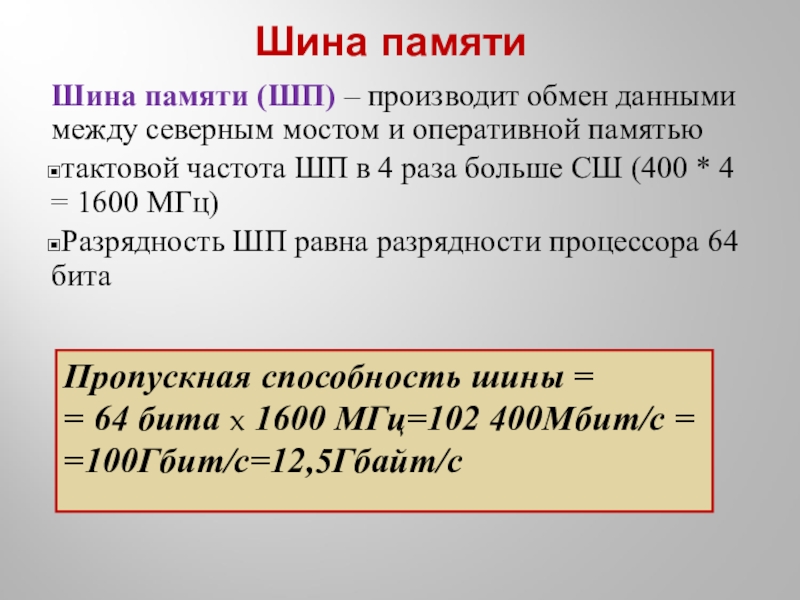

Слайд 8Шина памяти
Шина памяти (ШП) – производит обмен данными между северным мостом
и оперативной памятью
тактовой частота ШП в 4 раза больше СШ (400 * 4 = 1600 МГц)
Разрядность ШП равна разрядности процессора 64 бита
тактовой частота ШП в 4 раза больше СШ (400 * 4 = 1600 МГц)
Разрядность ШП равна разрядности процессора 64 бита
Пропускная способность шины =
= 64 бита x 1600 МГц=102 400Мбит/с = =100Гбит/с=12,5Гбайт/с
Слайд 9Шина PCI Express
Шина PCI Express– производит обмен данными между северным мостом
и видеоплатой (PCI Express- ускоренная шина взаимодействия периферийных устройств)
Пропускная способность шины =32Гбайт/с

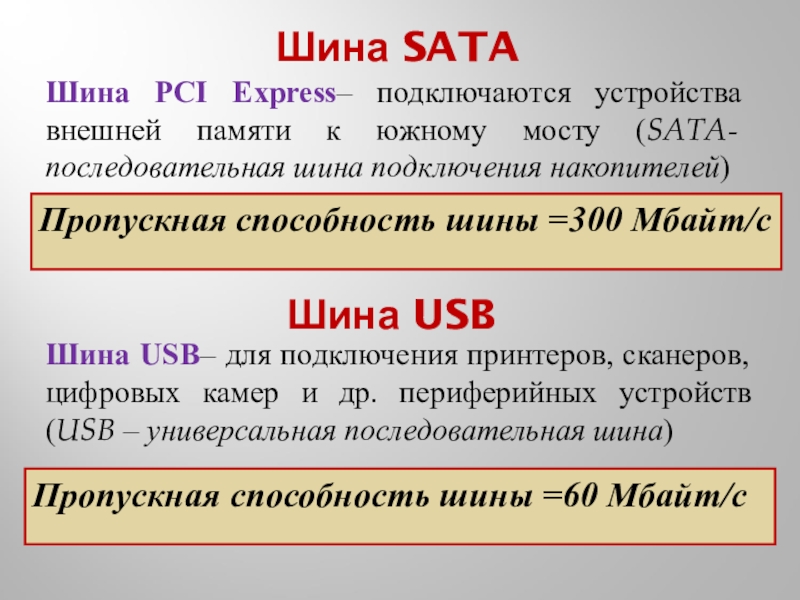

Слайд 10Шина SATA
Шина PCI Express– подключаются устройства внешней памяти к южному мосту
(SATA- последовательная шина подключения накопителей)
Пропускная способность шины =300 Мбайт/с
Шина USB
Шина USB– для подключения принтеров, сканеров, цифровых камер и др. периферийных устройств (USB – универсальная последовательная шина)
Пропускная способность шины =60 Мбайт/с
Слайд 12Использованная литература
Угринович Н.Д. Информатика и ИКТ. Базовый уровень: учебник для 11
класса / Н.Д. Угринович. – М.:БИНОМ. Лаборатория знаний, 2008.
Преподавание курса «Информатика и ИКТ» в основной и старшей школе.8-11 классы: методическое пособие / Н.Д. Угринович – М.: БИНОМ. Лаборатория знаний, 2008.
Преподавание курса «Информатика и ИКТ» в основной и старшей школе.8-11 классы: методическое пособие / Н.Д. Угринович – М.: БИНОМ. Лаборатория знаний, 2008.
