Презентация, доклад по информатике на тему Архитектура ЭВМ

фон Нейманом:
1. Принцип программного управления (программа состоит из набора команд,
которые выполняются процессором автоматически друг за другом в заданной
последовательности).
2. Принцип однородности памяти (программы и данные хранятся в одной и той же
памяти; над командами можно выполнять такие же действия, как и над
данными).
3. Принцип адресности (основная память структурно состоит из пронумерованных
ячеек).
ЭВМ, построенные на этих принципах, имеют классическую архитектуру
(архитектуру фон Неймана).
Архитектура ЭВМ – это её логическая организация, структура и ресурсы.
Архитектура определяет принцип действия, информационные связи и взаимное соединение
основных логических узлов ЭВМ:
центрального процессора;
периферийных процессоров;
оперативного ЗУ (запоминающего устройства);
внешних ЗУ;
периферийных устройств.

Функции памяти:
приём информации от других устройств;
запоминание информации;
передача информации по запросу в другие устройства машины.

операций) – функция АЛУ (арифметико-логического устройства);
программное управление работой устройств ЭВМ – функция УУ
(устройства управления).

В состав процессора входят также регистры (процессорная память) – ряд специальных
запоминающих ячеек.
Регистры выполняют две функции:
кратковременное хранение числа или команды;
выполнение над ними некоторых операций.

Важнейшие регистры:
счетчик команд (служит для автоматической выборки команд программы из
последовательных ячеек памяти, в нем хранится адрес выполняемой команды);
регистр команд и состояний (служит для хранения кода команды).

Команда – это элементарная операция, которую должна выполнить ЭВМ.
Команда содержит:
код выполняемой операции;
адреса операндов;
адрес размещения результата.



ADD X Y X Y Z

одноадресная двухадресная трёхадресная

ADD X

ADD X Y

ADD X Y Z

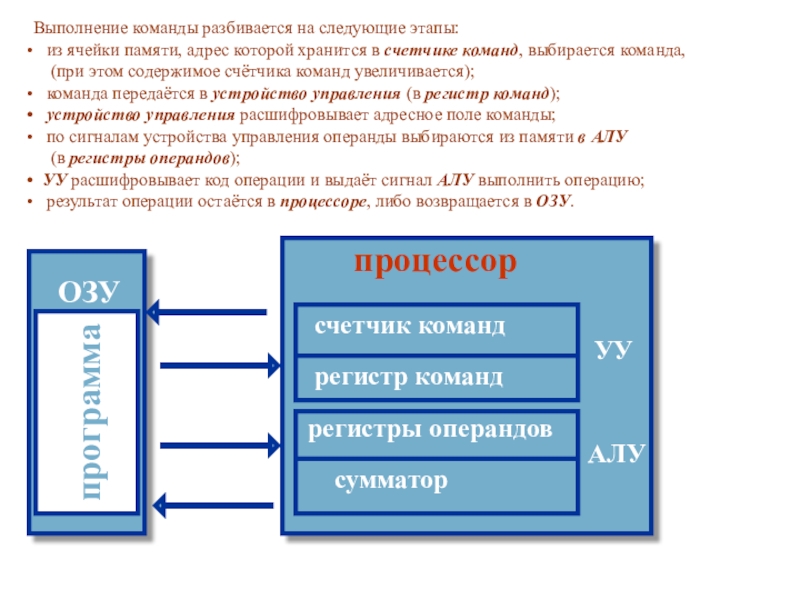

памяти, адрес которой хранится в счетчике команд, выбирается команда,
(при этом содержимое счётчика команд увеличивается);
команда передаётся в устройство управления (в регистр команд);
устройство управления расшифровывает адресное поле команды;
по сигналам устройства управления операнды выбираются из памяти в АЛУ
(в регистры операндов);
УУ расшифровывает код операции и выдаёт сигнал АЛУ выполнить операцию;
результат операции остаётся в процессоре, либо возвращается в ОЗУ.

процессор

счетчик команд
УУ
регистр команд

регистры операндов
АЛУ
сумматор

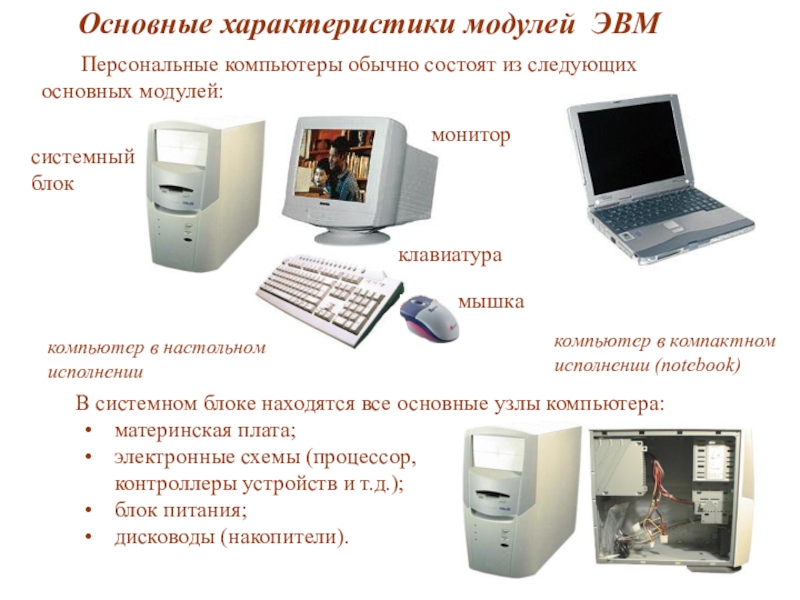

компьютер в настольном исполнении

компьютер в компактном
исполнении (notebook)

клавиатура

В системном блоке находятся все основные узлы компьютера:
материнская плата;
электронные схемы (процессор,
контроллеры устройств и т.д.);
блок питания;
дисководы (накопители).

монитор

Персональные компьютеры обычно состоят из следующих основных модулей:

мышка

для дисковода для
гибких дисков

Слот для винчестера

Слот для
процессора

материнской платы определяется не только тактовой частотой, но и количеством (разрядностью) данных, обрабатываемых в единицу времени центральным процессором, а также разрядностью шины обмена данных между различными устройствами материнской платы.

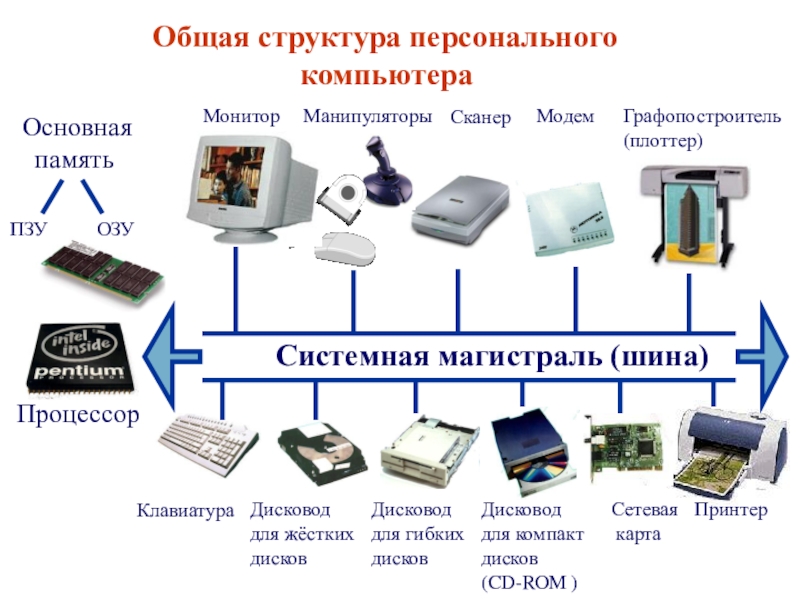

По функциональному назначению шины делятся на:
шину данных;
адресную шину;
шину управления.

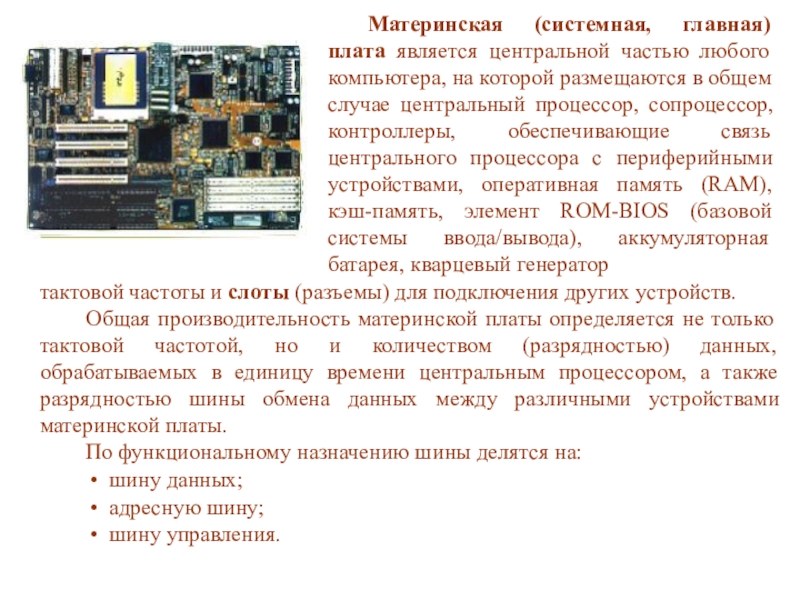

Материнская (системная, главная) плата является центральной частью любого компьютера, на которой размещаются в общем случае центральный процессор, сопроцессор, контроллеры, обеспечивающие связь центрального процессора с периферийными устройствами, оперативная память (RAM), кэш-память, элемент ROM-BIOS (базовой системы ввода/вывода), аккумуляторная батарея, кварцевый генератор

и памятью. Разрядность шины данных варьируется от 8-ми битов (сейчас не используется) до 64-х битов в материнских платах современных PC. По адресной шине происходит адресация ячеек памяти, в которые производится запись данных.

По шине управления или системной шине происходит передача управляющих сигналов между центральным процессором и периферией. На материнской плате системная шина заканчивается слотами для установки других устройств. Адресные шины и шины данных иногда занимают одни и те же физические проводники.

В настоящее время существует несколько стандартов шин: ISA (Industry Sland art Architecture), MCA (MicroChannel Architecture), EISA (Extended ISA), VESA (Video Electronics SlandarlAssollallon), PCI (Peripheral Component Interconnect), USB (Universal Serial BUS).

Стало стандартом наличие на материнской плате таких встроенных устройств, как двухканальный E-IDE-контроллер HDD (жёстких дисков), контроллер FDD (гибких (floppy) дисков), усовершенствованного параллельного (LPT) и последовательного (COM) портов, а также последовательного инфракрасного порта.

Порт – многоразрядный вход или выход в устройстве.

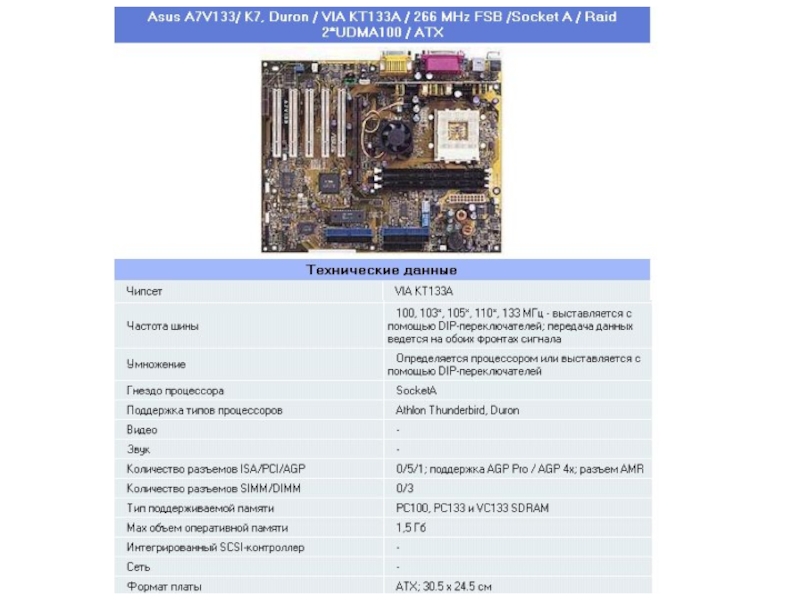

Пример технических характеристик материнской платы на следующем слайде.

компьютеров начались тогда, когда процессор был выполнен в виде отдельной микросхемы.
Количество фирм, разрабатывающих и производящих процессоры для IBM-совместимых компьютеров, невелико. В настоящее время известны: Intel, Cyrix, AMD, NexGen, Texas Instrument...
Кроме процессоров, которые составляют основу IBM-совместимых персональных компьютеров, существует целый класс процессоров, составляющих параллельную платформу (среди самых известных –

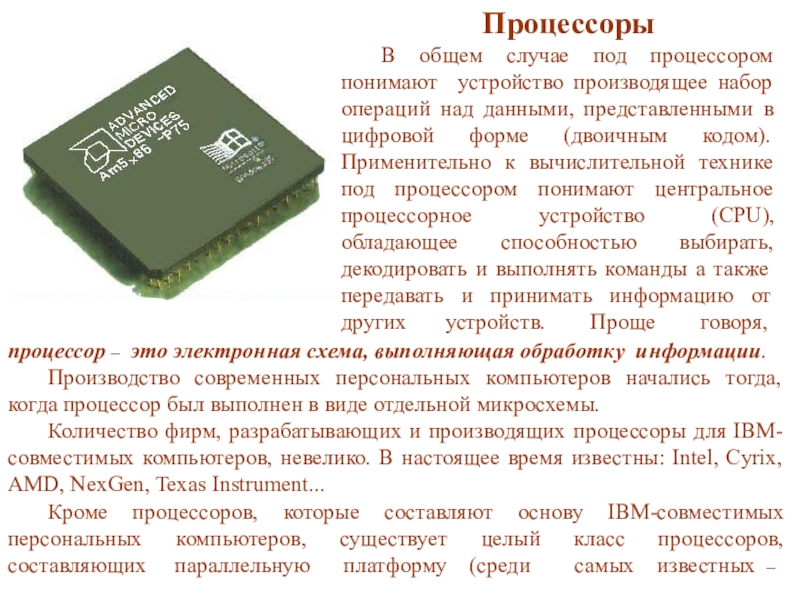

Процессоры
В общем случае под процессором понимают устройство производящее набор операций над данными, представленными в цифровой форме (двоичным кодом). Применительно к вычислительной технике под процессором понимают центральное процессорное устройство (CPU), обладающее способностью выбирать, декодировать и выполнять команды а также передавать и принимать информацию от других устройств. Проще говоря,

обрабатываемые данных;
тактовой частотой;
памятью, к которой может адресоваться CPU.

Тактовая частота указывает, сколько элементарных операций (тактов) микропроцессор выполняет за одну секунду (измеряется в МГц).

персональные компьютеры американской фирмы Apple, для которых используются процессоры типа Power PC, имеющие принципиально другую архитектуру, выпускаемые фирмой Motorola и др.). Производительность персональных компьютеров на основе процессоров Power PC значительно выше, чем у IBM-совместимых, поэтому, несмотря на значительную разницу в цене, для серьезных профессиональных приложений им отдают предпочтение.

может поместиться на единице площади. Для процессора Pentium Intel эта величина составляет приблизительно 3 млн. на 3,5 кв.см, у Pentium Pro – 5 млн.

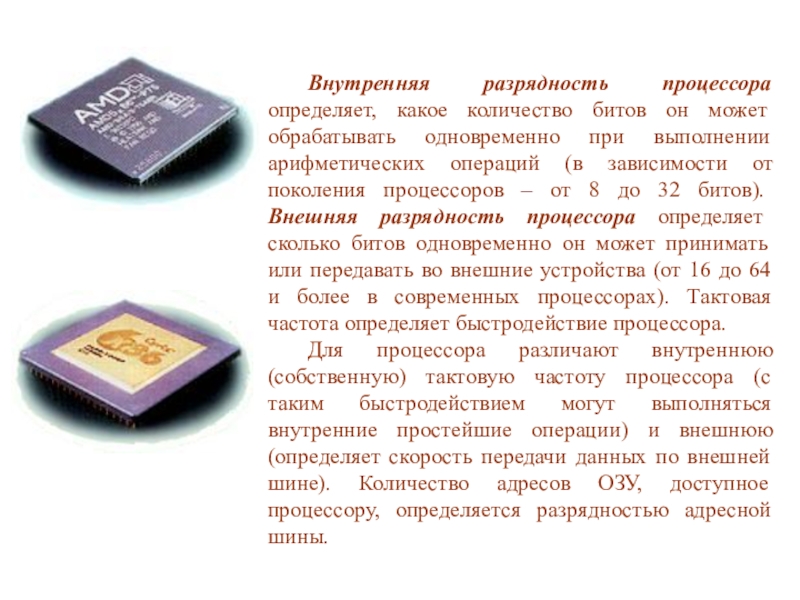

при выполнении арифметических операций (в зависимости от поколения процессоров – от 8 до 32 битов). Внешняя разрядность процессора определяет сколько битов одновременно он может принимать или передавать во внешние устройства (от 16 до 64 и более в современных процессорах). Тактовая частота определяет быстродействие процессора.
Для процессора различают внутреннюю (собственную) тактовую частоту процессора (с таким быстродействием могут выполняться внутренние простейшие операции) и внешнюю (определяет скорость передачи данных по внешней шине). Количество адресов ОЗУ, доступное процессору, определяется разрядностью адресной шины.

скорости обработки огромных.массивов данных, содержащих графическую, звуковую или видео информацию. В результате возникли дополнительно устанавливаемые

специальные процессоры DSP а недавно появились разработанные на базе процессоров Pentium так называемые MMX-процессоры (первый из них – Pentium P55C). Желающие воспользоваться преимуществами новых ММX-процессоров должны позаботиться о приобретении нового программного обеспечения, ориентированного на работу с ними.
Пример технических характеристик процессора и устройства для его охлаждения (кулера) на следующих слайдах.

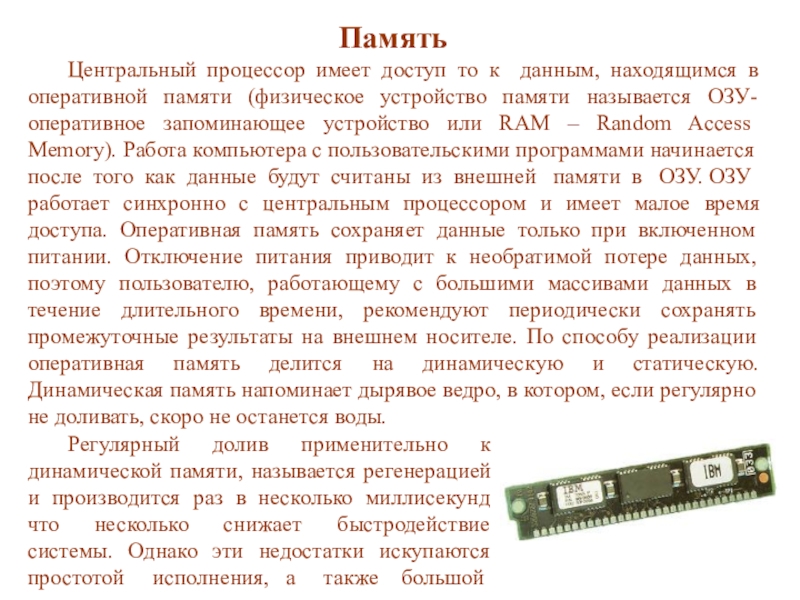

(физическое устройство памяти называется ОЗУ- оперативное запоминающее устройство или RAM – Random Access Memory). Работа компьютера с пользовательскими программами начинается после того как данные будут считаны из внешней памяти в ОЗУ. ОЗУ работает синхронно с центральным процессором и имеет малое время доступа. Оперативная память сохраняет данные только при включенном питании. Отключение питания приводит к необратимой потере данных, поэтому пользователю, работающему с большими массивами данных в течение длительного времени, рекомендуют периодически сохранять промежуточные результаты на внешнем носителе. По способу реализации оперативная память делится на динамическую и статическую. Динамическая память напоминает дырявое ведро, в котором, если регулярно не доливать, скоро не останется воды.

Регулярный долив применительно к динамической памяти, называется регенерацией и производится раз в несколько миллисекунд что несколько снижает быстродействие системы. Однако эти недостатки искупаются простотой исполнения, а также большой

только при создании так называемой кэш-памяти (сверх-ОЗУ). Основными характеристиками ОЗУ являются: количество ячеек памяти (адреса) и время доступа к информации, определяемое интервалом времени, в течение которого информация записывается в память или считывается из нее.
Основой ОЗУ являются микросхемы памяти (chips), которые объединяются в блоки (банки) различной конфигурации. При комплектации банков различными микросхемами необходимо следить, чтобы время доступа у них не различалось больше, чем на 10 нс.
Для нормального функционирования системы большое значение имеет согласование быстродействия центрального процессора и ОЗУ.
Оперативная память бывает: SIMM (Single In-Line Memory Module) и DIMM (Dual In-Line Memory Module).

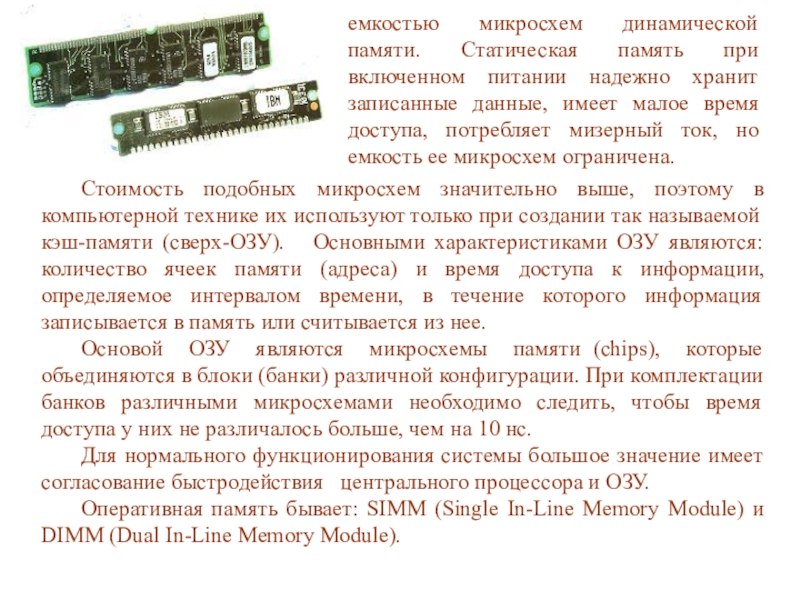

емкостью микросхем динамической памяти. Статическая память при включенном питании надежно хранит записанные данные, имеет малое время доступа, потребляет мизерный ток, но емкость ее микросхем ограничена.

они комплектуются исключительно разъемами DIMM. Сейчас в качестве оперативной памяти используются модули SIMM, DIMM, RIMM, SO-DIMM и SO-RIMM. Все они имеют разное количество контактов. Модули SIMM сейчас встречаются только в старых моделях материнских плат, а им на смену пришли 168-контактные DIMM. Модули SO-DIMM и SO-RIMM, имеющие меньшее количество контактов, чем стандартные DIMM и RIMM, широко используются в портативных устройствах. Модули RIMM можно встретить в платах на новом чипсете Intel 820.

В системную плату модули SIMM необходимо было вставлять только попарно, а DIMM можно выбрать по одному, что связано с разрядностью внешней шины данных процессоров Pentium. Такой способ установки предоставляет больше возможностей для варьирования объема оперативной памяти.

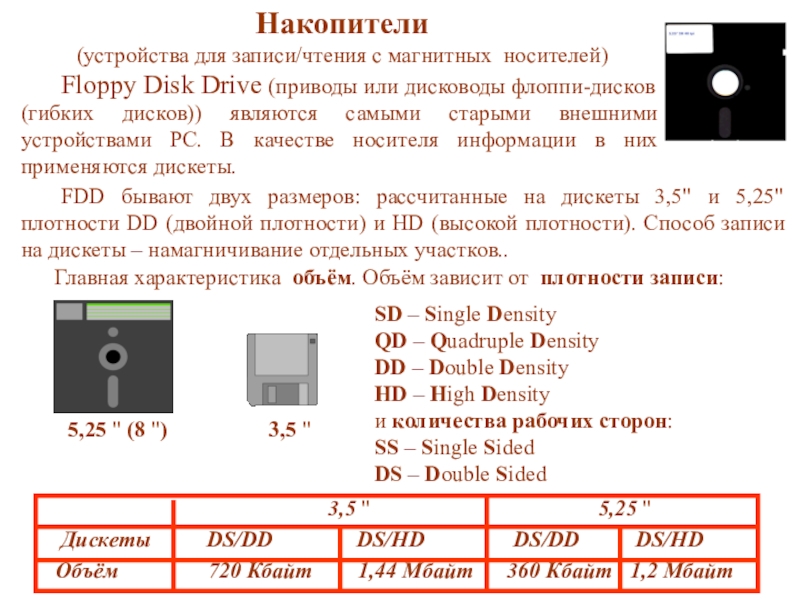

магнитных носителей)
Floppy Disk Drive (приводы или дисководы флоппи-дисков (гибких дисков)) являются самыми старыми внешними устройствами PC. В качестве носителя информации в них применяются дискеты.

SD – Single Density

QD – Quadruple Density

DD – Double Density

HD – High Density
и количества рабочих сторон:
SS – Single Sided
DS – Double Sided

Главная характеристика объём. Объём зависит от плотности записи:

5,25 " (8 ")

3,5 "

3,5 " 5,25 "
Дискеты DS/DD DS/HD DS/DD DS/HD
Объём 720 Кбайт 1,44 Мбайт 360 Кбайт 1,2 Мбайт

FDD бывают двух размеров: рассчитанные на дискеты 3,5" и 5,25" плотности DD (двойной плотности) и HD (высокой плотности). Способ записи на дискеты – намагничивание отдельных участков..

двигатели, управляющая электроника. Двигатель обеспечивает постоянную скорость вращения дискеты – 360 об./мин. для привода 5,25" и 300 об./мин. для 3,5". Время запуска двигателя около 400 мс. Две рабочие головки (для чтения и записи каждая) предназначены для верхней и нижней поверхностей дискеты.
Движение и позиционирование головок происходит с помощью двух шаговых двигателей. Электронные схемы дисковода обмениваются информацией с контроллером дисковода, установленным на материнской плате. Скорость обмена данными для дисковода двойной плотности – 250 Кбайт/с, для дисковода высокой плотности – 500 Кбайт/с.

Привод флоппи-дисков при работе должен находиться либо в вертикальном, либо в горизонтальном положении.
В настоящее время существует еще один стандарт дискет 3,5" емкостью 2,88 Мбайт (ED-дискеты/Extra High Density), которые, однако, требуют специального дисковода.

Форматирование – процесс разметки дисков на дорожки и сектора.

объема, предназначенная для долговременного хранения информации, объединяющая в одном корпусе сам носитель информации и устройство записи/чтения. По сравнению с дисководами винчестеры обладают рядом очень ценных преимуществ: объем хранимых данных неизмеримо больше (достигает 40 Гбайт и более), время доступа у винчестера на порядок меньше.

Единственный недостаток: они не предназначены для обмена информацией (это касается стационарных, т.е. встраиваемых в корпус компьютера винчестеров, в настоящее время существуют сменные винчестеры).
Физические размеры винчестеров стандартизированы параметром, который называют форм-фактором (form factor).

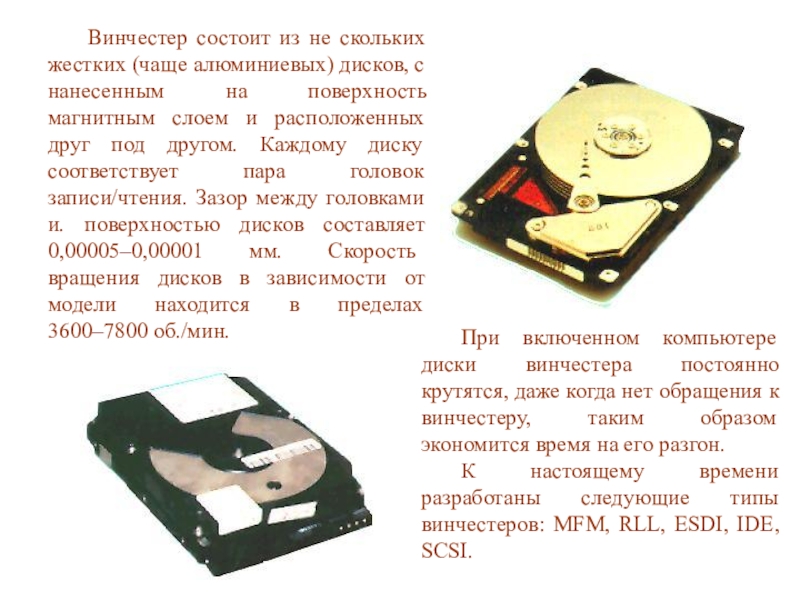

на поверхность магнитным слоем и расположенных друг под другом. Каждому диску соответствует пара головок записи/чтения. Зазор между головками и. поверхностью дисков составляет 0,00005–0,00001 мм. Скорость вращения дисков в зависимости от модели находится в пределах 3600–7800 об./мин.

При включенном компьютере диски винчестера постоянно крутятся, даже когда нет обращения к винчестеру, таким образом экономится время на его разгон.
К настоящему времени разработаны следующие типы винчестеров: MFM, RLL, ESDI, IDE, SCSI.

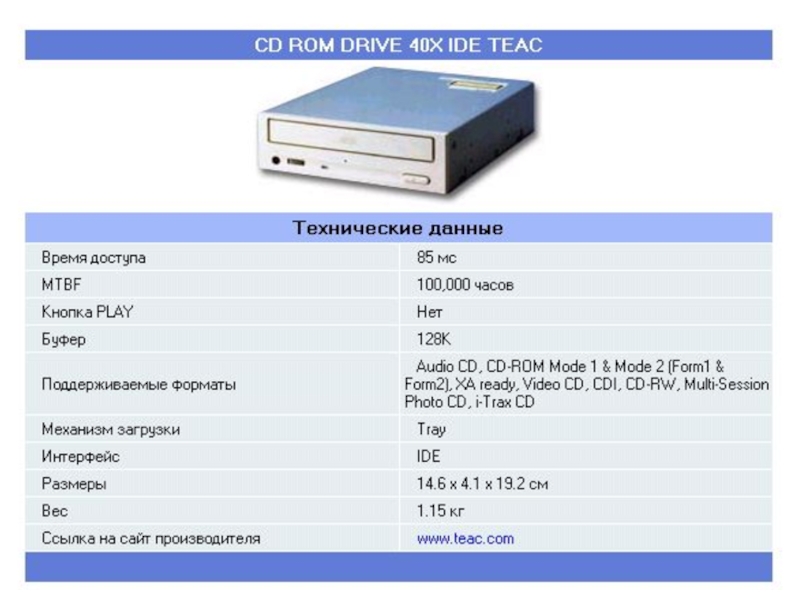

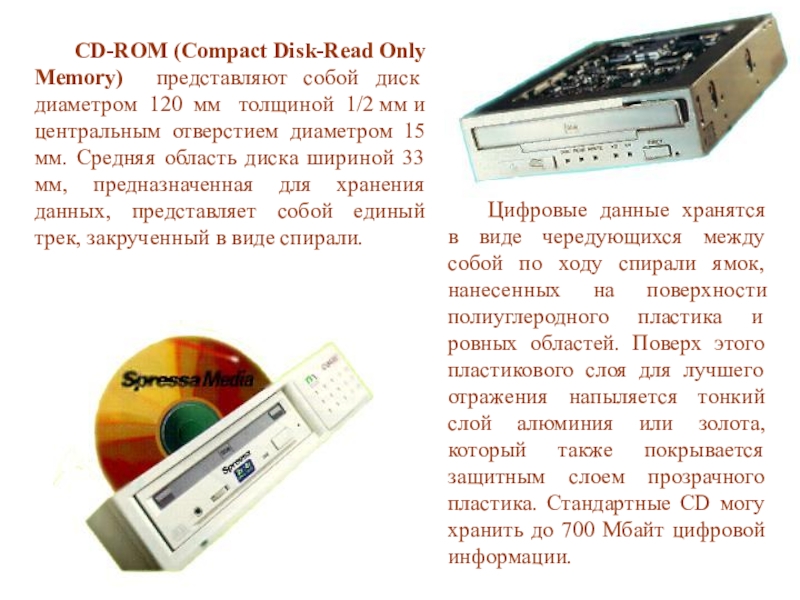

компьютерам CD-ROM – это практически неизнашиваемое компактное устройство для хранения большого объема информации.

Наиболее удачные области их применения – запись мультимедийных программ (использующих звуки, рисунки, анимацию, графику, видео), а также хранение архивных данных и программных дистрибутивов. Первые компакт-диски (CD) возникли как альтернатива виниловых дисков при записи музыки.

толщиной 1/2 мм и центральным отверстием диаметром 15 мм. Средняя область диска шириной 33 мм, предназначенная для хранения данных, представляет собой единый трек, закрученный в виде спирали.

Цифровые данные хранятся в виде чередующихся между собой по ходу спирали ямок, нанесенных на поверхности полиуглеродного пластика и ровных областей. Поверх этого пластикового слоя для лучшего отражения напыляется тонкий слой алюминия или золота, который также покрывается защитным слоем прозрачного пластика. Стандартные CD могу хранить до 700 Мбайт цифровой информации.

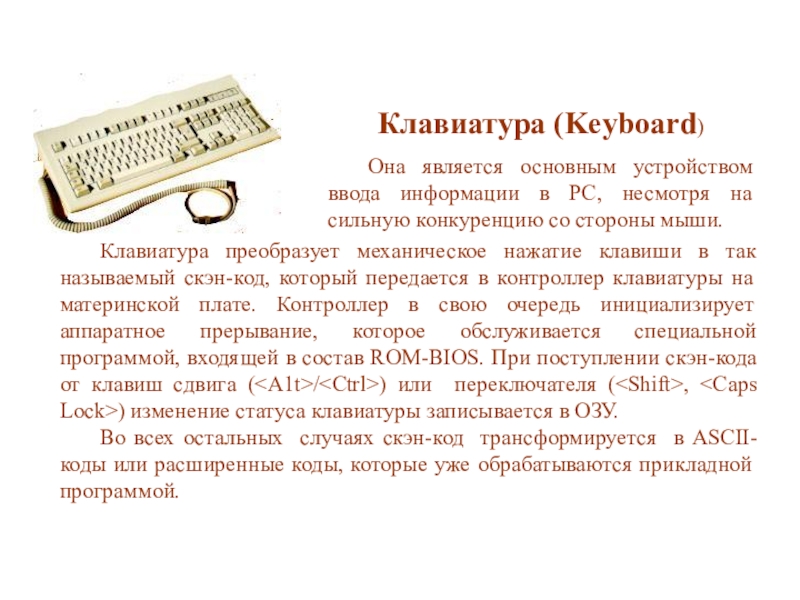

ввода информации в PC, несмотря на сильную конкуренцию со стороны мыши.

Клавиатура преобразует механическое нажатие клавиши в так называемый скэн-код, который передается в контроллер клавиатуры на материнской плате. Контроллер в свою очередь инициализирует аппаратное прерывание, которое обслуживается специальной программой, входящей в состав ROM-BIOS. При поступлении скэн-кода от клавиш сдвига (<А1t>/<Сtrl>) или переключателя (, ) изменение статуса клавиатуры записывается в ОЗУ.
Во всех остальных случаях скэн-код трансформируется в ASCII-коды или расширенные коды, которые уже обрабатываются прикладной программой.

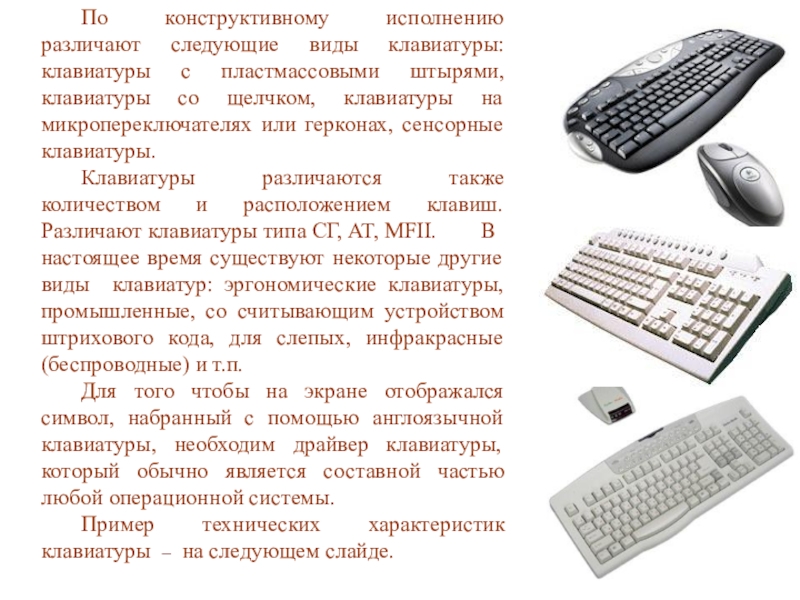

клавиатуры со щелчком, клавиатуры на микропереключателях или герконах, сенсорные клавиатуры.
Клавиатуры различаются также количеством и расположением клавиш. Различают клавиатуры типа СГ, AT, MFII. В настоящее время существуют некоторые другие виды клавиатур: эргономические клавиатуры, промышленные, со считывающим устройством штрихового кода, для слепых, инфракрасные (беспроводные) и т.п.
Для того чтобы на экране отображался символ, набранный с помощью англоязычной клавиатуры, необходим драйвер клавиатуры, который обычно является составной частью любой операционной системы.

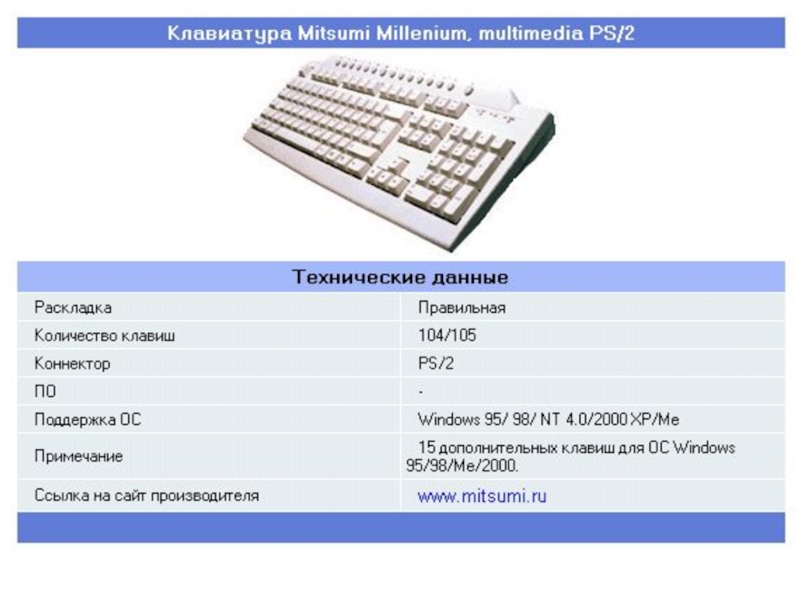

Пример технических характеристик клавиатуры – на следующем слайде.

В настоящее время существует большое разнообразие типов мониторов.
Цифровые (TTL) мониторы
Под цифровыми мониторами понимаются устройства отображения зрительной информации на основе электронно-лучевой трубки, управляемой цифровыми схемами.

К цифровым относятся монохромные мониторы, снабженные видеокартами стандартов MDA и Hercules, цветные RGB-мониторы, предназначенные для подключения к карте стандарта EGA (enhanced graphic board). Монохромные мониторы способны отображать на экране только темные и светлые точки, иногда точки могут различаться интенсивностью. Hercules-мониторы имеют разрешение до 728×348 пикселов, небольшие габариты и вес меньше 10-ти кг. Блок развертки монитора получает синхроимпульсы от соответствующей видеокарты. RGB-мониторы способны отображать 16 цветов.

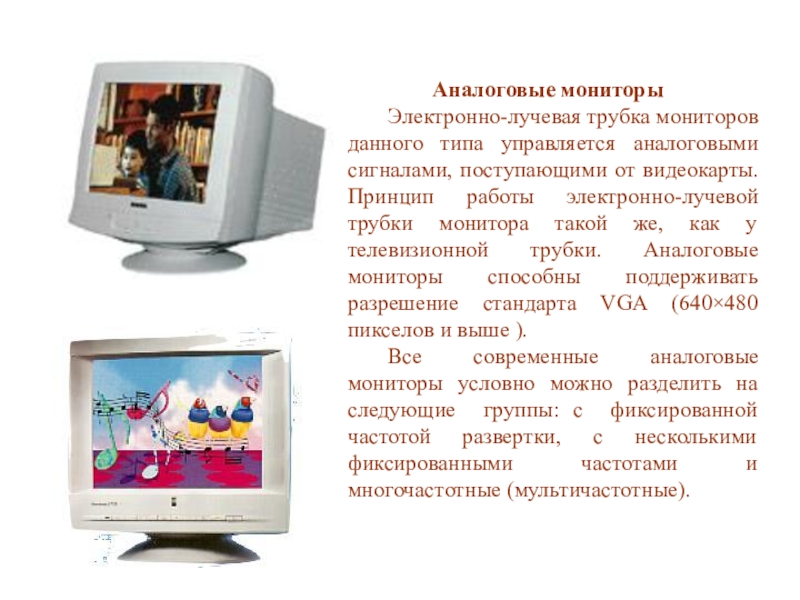

управляется аналоговыми сигналами, поступающими от видеокарты. Принцип работы электронно-лучевой трубки монитора такой же, как у телевизионной трубки. Аналоговые мониторы способны поддерживать разрешение стандарта VGA (640×480 пикселов и выше ).
Все современные аналоговые мониторы условно можно разделить на следующие группы: с фиксированной частотой развертки, с несколькими фиксированными частотами и многочастотные (мультичастотные).

некоторого заданного диапазона, например 30–64 кГц для строчной и 50–100 Гц для кадровой развертки. Разработчиком мониторов данного типа является фирма NEC. В названии таких мониторов присутствует слово Microsync.
Все вышеперечисленные мониторы относятся к наиболее распространенному типу мониторов с электронно-лучевой трубкой. При выборе мониторов следует обращать внимание его характеристики.

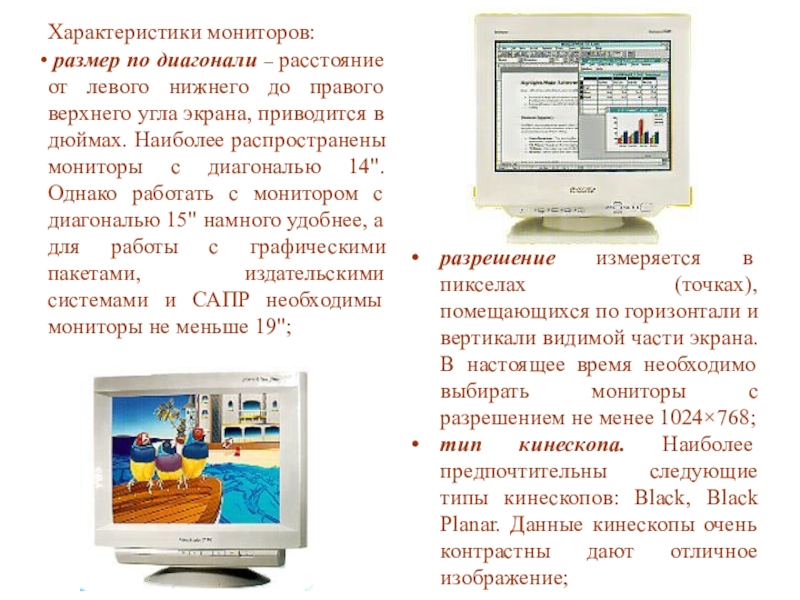

правого верхнего угла экрана, приводится в дюймах. Наиболее распространены мониторы с диагональю 14". Однако работать с монитором с диагональю 15" намного удобнее, а для работы с графическими пакетами, издательскими системами и САПР необходимы мониторы не меньше 19";

разрешение измеряется в пикселах (точках), помещающихся по горизонтали и вертикали видимой части экрана. В настоящее время необходимо выбирать мониторы с разрешением не менее 1024×768;
тип кинескопа. Наиболее предпочтительны следующие типы кинескопов: Black, Black Planar. Данные кинескопы очень контрастны дают отличное изображение;

превышать 60 Вт, иначе повышается вероятность теплового перегрева монитора, что сокращает срок его службы. У более крупных мониторов потребляемая мощность соответственно выше;
антибликовое покрытие. Для дешевых мониторов используют при напылении обработку поверхности экрана воздушным пистолетом, содержащим частицы песка. При этом качество изображения ухудшается. В дорогих мониторах на поверхность экрана наносится специальное химическое вещество, обладающее антибликовыми свойствами;
защитные свойства монитора.

во внешнем освещении.
Основным достоинством LCD являются их габариты (экран плоский). К недостаткам можно отнести недостаточное быстродействие при изменении изображения на экране, что особенно заметно при перемещении курсора мыши, а также зависимость резкости и яркости изображения от угла зрения.

Жидкокристаллические дисплеи (LCD)
Экран подобного LCD (Liquid Crystal Display) состоит из двух стеклянных пластин, между которыми находится масса, содержащая жидкие кристаллы, которые изменяют свои оптические свойства в зависимости от прилагаемого электрического заряда.

и графических изображений.

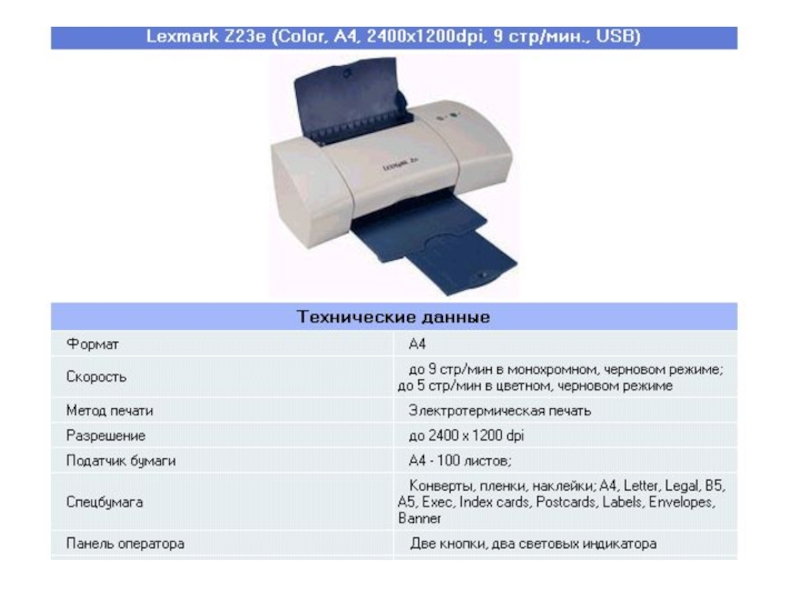

Типы принтеров:
матричные принтеры (дешёвые, качество
печати невысокое, скорость печати
1 страница/мин., нецветные);
струйные принтеры (средние цены, качество
печати высокое, скорость печати 1страница/мин.,
цветные и монохромные);
лазерные принтеры (высокие цены, качество
печати высокое, скорость печати
4–15 страниц/мин., цветные и монохромные).
Плоттер (графопостроитель) – устройство для вывода на бумагу чертежей. Обычный плоттер использует листы форматом А1. Скорость печати примерно 1 лист/час.

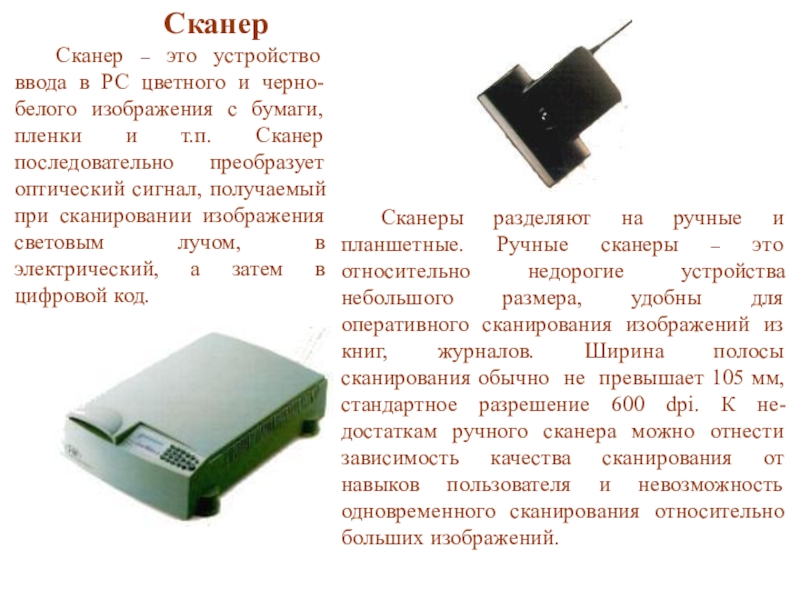

ввода в PC цветного и черно-белого изображения с бумаги, пленки и т.п. Сканер последовательно преобразует оптический сигнал, получаемый при сканировании изображения световым лучом, в электрический, а затем в цифровой код.

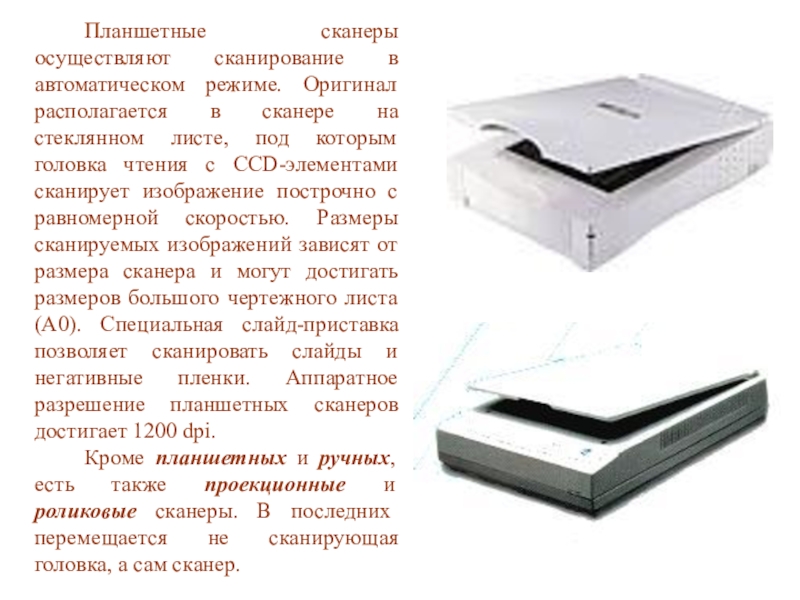

Сканеры разделяют на ручные и планшетные. Ручные сканеры – это относительно недорогие устройства небольшого размера, удобны для оперативного сканирования изображений из книг, журналов. Ширина полосы сканирования обычно не превышает 105 мм, стандартное разрешение 600 dpi. К не-достаткам ручного сканера можно отнести зависимость качества сканирования от навыков пользователя и невозможность одновременного сканирования относительно больших изображений.

на стеклянном листе, под которым головка чтения с CCD-элементами сканирует изображение построчно с равномерной скоростью. Размеры сканируемых изображений зависят от размера сканера и могут достигать размеров большого чертежного листа (А0). Специальная слайд-приставка позволяет сканировать слайды и негативные пленки. Аппаратное разрешение планшетных сканеров достигает 1200 dpi.
Кроме планшетных и ручных, есть также проекционные и роликовые сканеры. В последних перемещается не сканирующая головка, а сам сканер.

резервного копирования данных винчестера на случай их утраты.

Манипуляторы: мышь, трекбол, джойстик – устройства управления курсором.
Пример технических характеристик мыши на следующем слайде.

Звуковая карта (саундбластер) – устройство для преобразования цифровой информации на дисках и компакт-дисках в звуки. К выходу саундбластера подключают колонки.

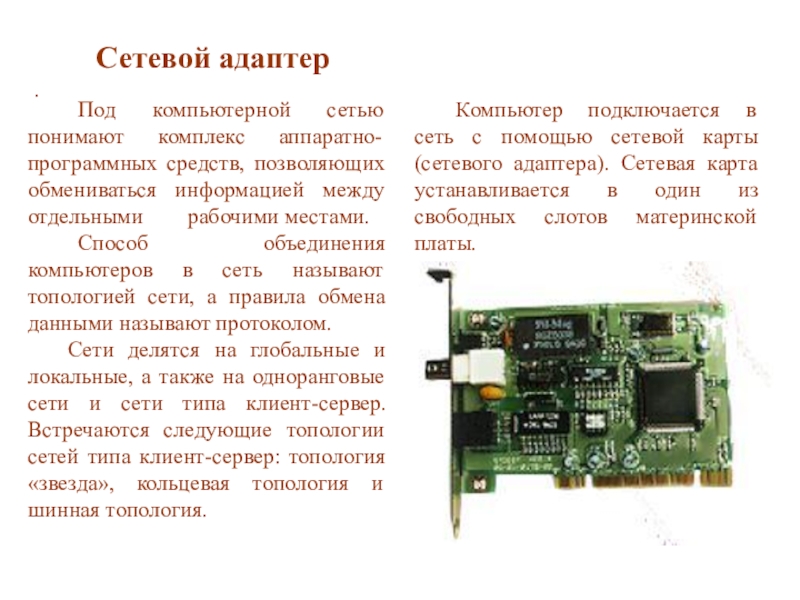

адаптера). Сетевая карта устанавливается в один из свободных слотов материнской платы.

Под компьютерной сетью понимают комплекс аппаратно-программных средств, позволяющих обмениваться информацией между отдельными рабочими местами.
Способ объединения компьютеров в сеть называют топологией сети, а правила обмена данными называют протоколом. Сети делятся на глобальные и локальные, а также на одноранговые сети и сети типа клиент-сервер. Встречаются следующие топологии сетей типа клиент-сервер: топология «звезда», кольцевая топология и шинная топология.

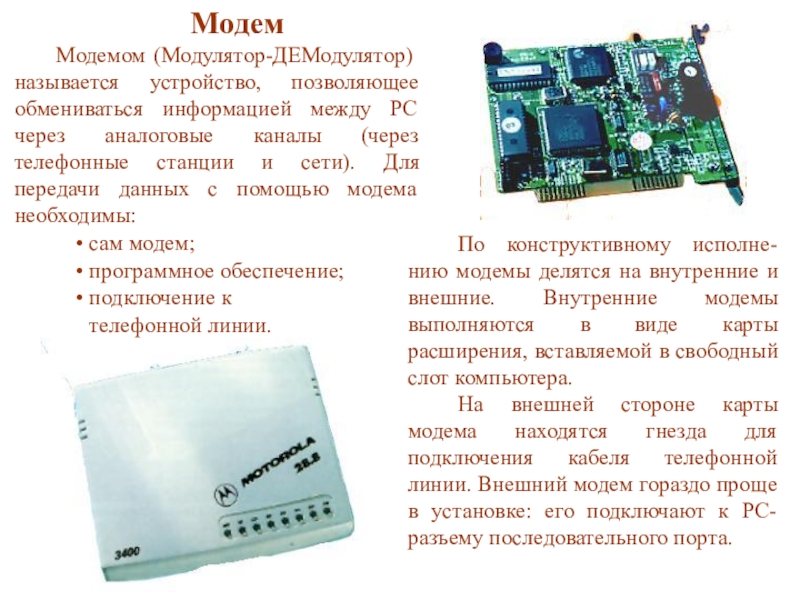

каналы (через телефонные станции и сети). Для передачи данных с помощью модема необходимы:
сам модем;
программное обеспечение;
подключение к
телефонной линии.

По конструктивному исполне- нию модемы делятся на внутренние и внешние. Внутренние модемы выполняются в виде карты расширения, вставляемой в свободный слот компьютера.
На внешней стороне карты модема находятся гнезда для подключения кабеля телефонной линии. Внешний модем гораздо проще в установке: его подключают к РС- разъему последовательного порта.

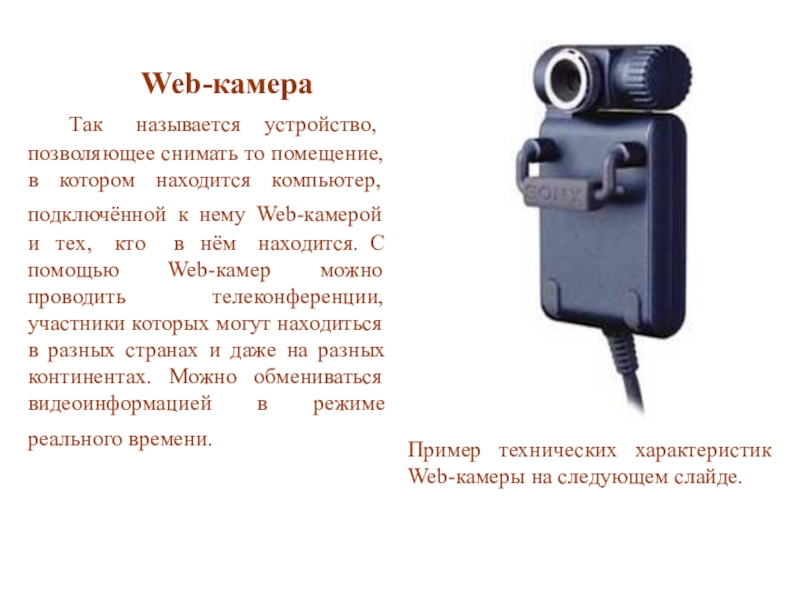

компьютер, подключённой к нему Web-камерой и тех, кто в нём находится. С помощью Web-камер можно проводить телеконференции, участники которых могут находиться в разных странах и даже на разных континентах. Можно обмениваться видеоинформацией в режиме реального времени.

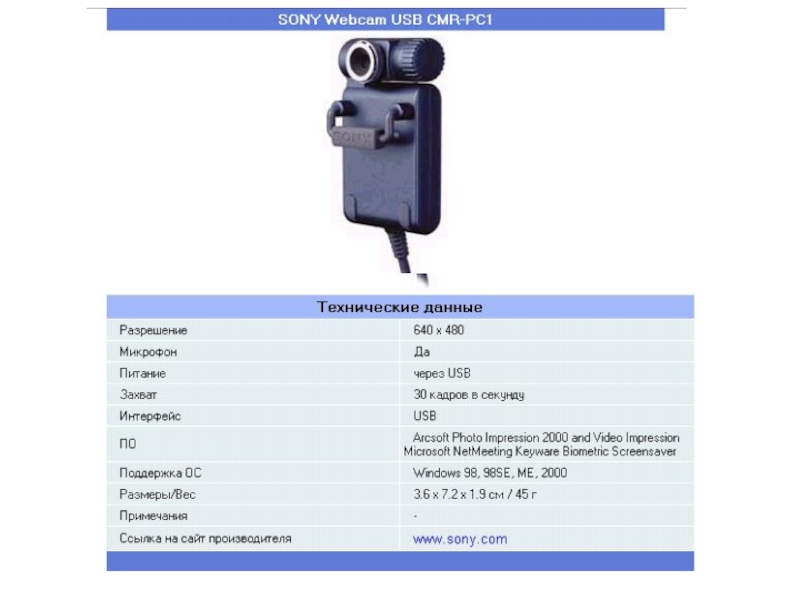

Пример технических характеристик Web-камеры на следующем слайде.
