Презентация, доклад по информатике на тему Архитектура ЭВМ

ресурсы, т.е. средства вычислительной системы, которые могут быть выделены процессу обработки данных на определенный интервал времени.

дисков (Дисковод лазерных дисков (CD-ROM)

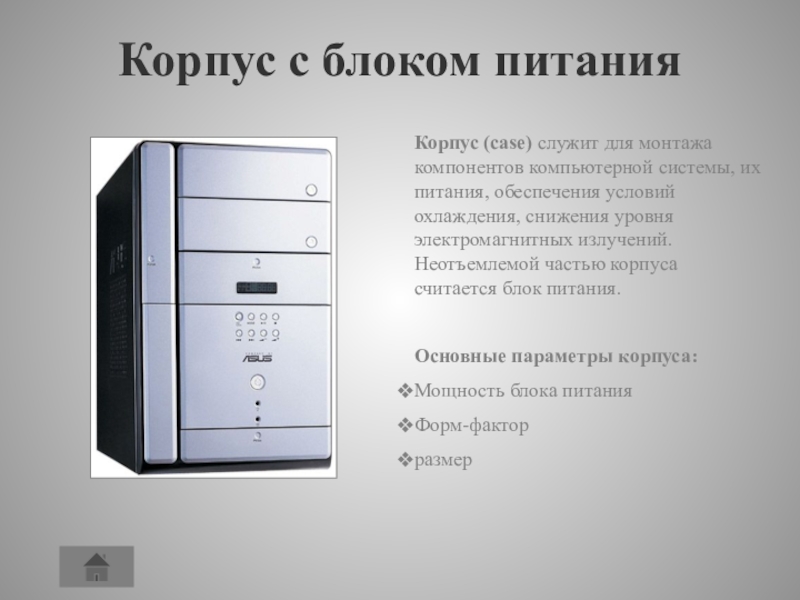

Корпус с блоком питания
Устройства ввода информации
Устройства вывода информации

ПК, предназначенный для управления
работой всех блоков машины и для
выполнения арифметических и логических
операций над информацией.

ПОСМОТРЕТЬ ХАРАКТИРИСТИКИ
ПРОЦЕССОРА

современного процессора. Высокие рабочие частоты обусловливают высокую тепловую мощность, которую признана рассеивать система охлаждения. Как правило, в настольных компьютерах используют воздушные системы охлаждения, состоящие из радиатора, устанавливаемого на корпусе процессора, и вентилятора для прокачки воздуха.

Параметры системы охлаждения:
Тепловое сопротивление радиатора
Производительность
Шумность вентилятора

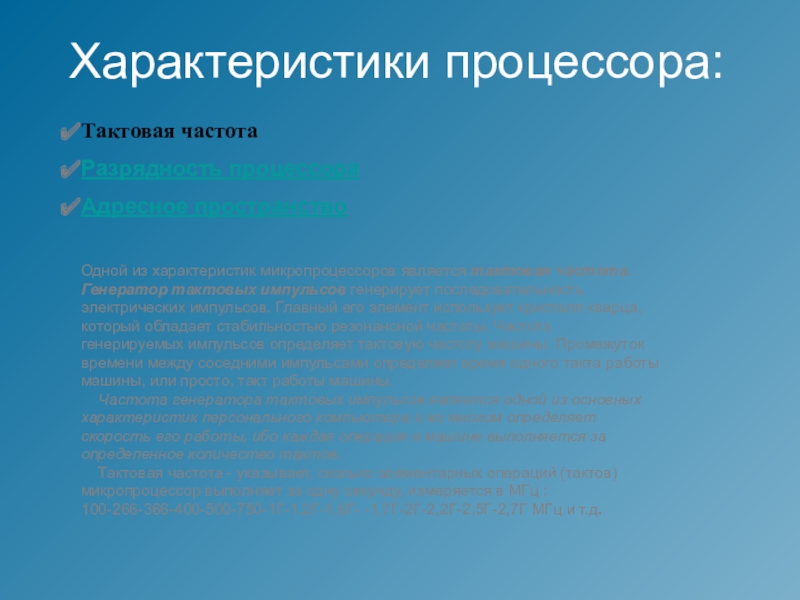

Генератор тактовых импульсов генерирует последовательность электрических импульсов. Главный его элемент использует кристалл кварца, который обладает стабильностью резонансной частоты. Частота генерируемых импульсов определяет тактовую частоту машины. Промежуток времени между соседними импульсами определяет время одного такта работы машины, или просто, такт работы машины. Частота генератора тактовых импульсов является одной из основных характеристик персонального компьютера и во многом определяет скорость его работы, ибо каждая операция в машине выполняется за определенное количество тактов. Тактовая частота - указывает, сколько элементарных операций (тактов) микропроцессор выполняет за одну секунду, измеряется в МГц : 100-266-366-400-500-750-1Г-1,2Г-1,6Г- -1,7Г-2Г-2,2Г-2,5Г-2,7Г МГц и т.д.

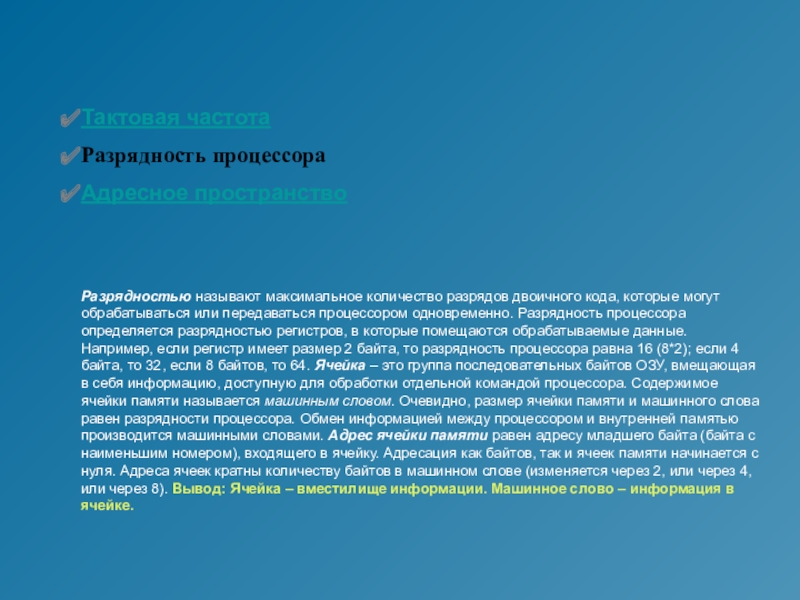

могут обрабатываться или передаваться процессором одновременно. Разрядность процессора определяется разрядностью регистров, в которые помещаются обрабатываемые данные. Например, если регистр имеет размер 2 байта, то разрядность процессора равна 16 (8*2); если 4 байта, то 32, если 8 байтов, то 64. Ячейка – это группа последовательных байтов ОЗУ, вмещающая в себя информацию, доступную для обработки отдельной командой процессора. Содержимое ячейки памяти называется машинным словом. Очевидно, размер ячейки памяти и машинного слова равен разрядности процессора. Обмен информацией между процессором и внутренней памятью производится машинными словами. Адрес ячейки памяти равен адресу младшего байта (байта с наименьшим номером), входящего в ячейку. Адресация как байтов, так и ячеек памяти начинается с нуля. Адреса ячеек кратны количеству байтов в машинном слове (изменяется через 2, или через 4, или через 8). Вывод: Ячейка – вместилище информации. Машинное слово – информация в ячейке.

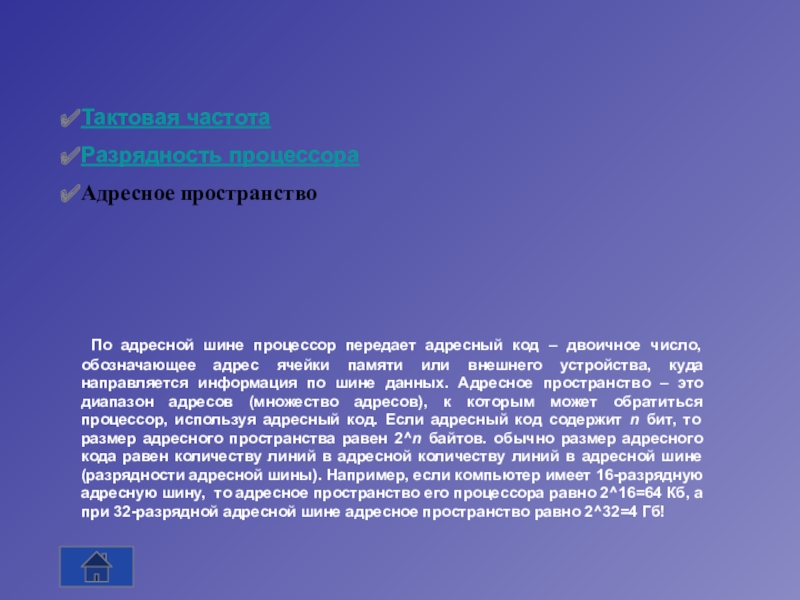

– двоичное число, обозначающее адрес ячейки памяти или внешнего устройства, куда направляется информация по шине данных. Адресное пространство – это диапазон адресов (множество адресов), к которым может обратиться процессор, используя адресный код. Если адресный код содержит n бит, то размер адресного пространства равен 2^n байтов. обычно размер адресного кода равен количеству линий в адресной количеству линий в адресной шине (разрядности адресной шины). Например, если компьютер имеет 16-разрядную адресную шину, то адресное пространство его процессора равно 2^16=64 Кб, а при 32-разрядной адресной шине адресное пространство равно 2^32=4 Гб!

аппаратным компонентом компьютера. На системной плате реализована магистраль обмена информацией, имеются разъемы для установки процессора и оперативной памяти, а также слоты для установки контроллеров внешних устройств. Сердцем материнской платы является набор микросхем системной логики, обычно называемый чипсетом. Чипсет состоитиз двух микросхем (иногда одной), поддерживающих различные интерфейсы: процессора, памяти, видеокарты, жестких и других дисков, шин расширения и прочие. Важнейшим элементом материнской платы является базовая система ввода-вывода (BIOS), организующая тестирование компонентов и начальную загрузку минимально необходимых программ из постоянно запоминающего устройства (ПЗУ) при включении компьютера.

Основные параметры системной платы:
Форм-фактор
Используемый чипсет
Тип процессорного разъёма
Тип поддерживаемой оперативной памяти
Функциональность
Число слотов расширения

картинка

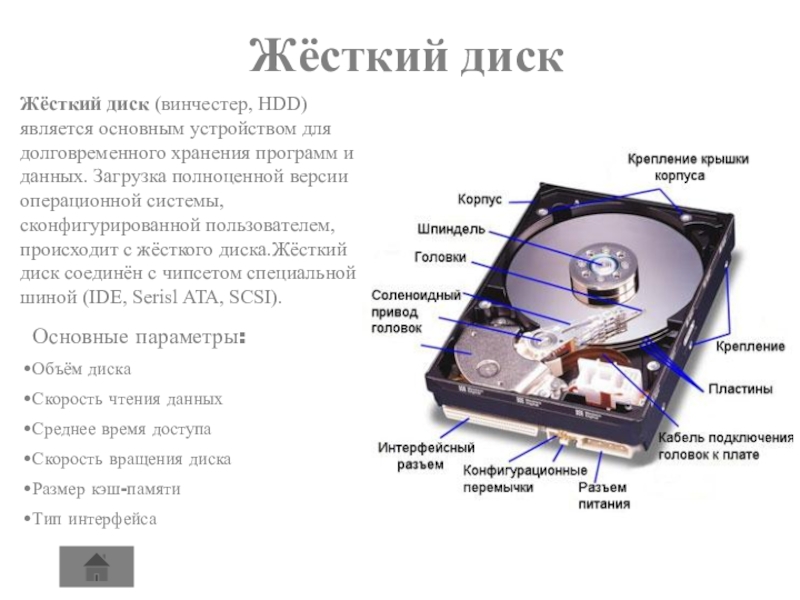

программ и данных. Загрузка полноценной версии операционной системы, сконфигурированной пользователем, происходит с жёсткого диска.Жёсткий диск соединён с чипсетом специальной шиной (IDE, Serisl ATA, SCSI).

Основные параметры:
Объём диска
Скорость чтения данных
Среднее время доступа
Скорость вращения диска
Размер кэш-памяти
Тип интерфейса

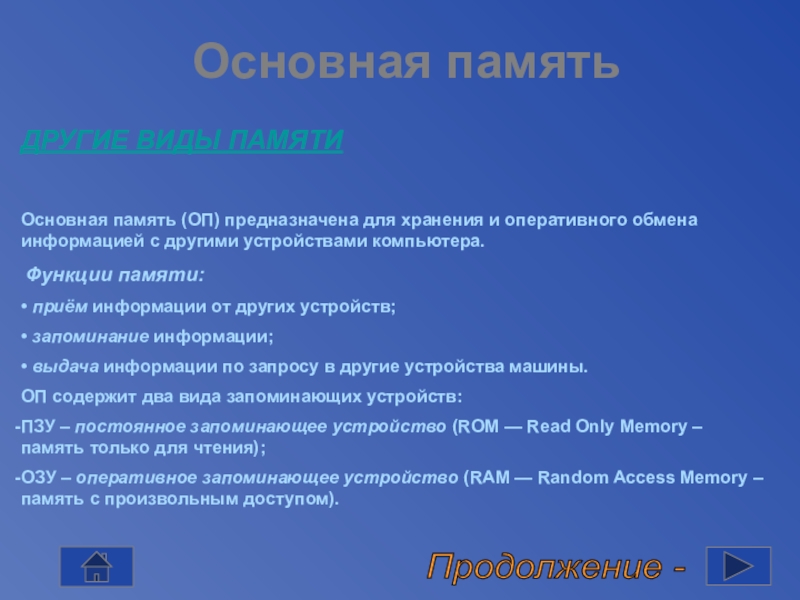

обмена информацией с другими устройствами компьютера.
Функции памяти:
• приём информации от других устройств;
• запоминание информации;
• выдача информации по запросу в другие устройства машины.

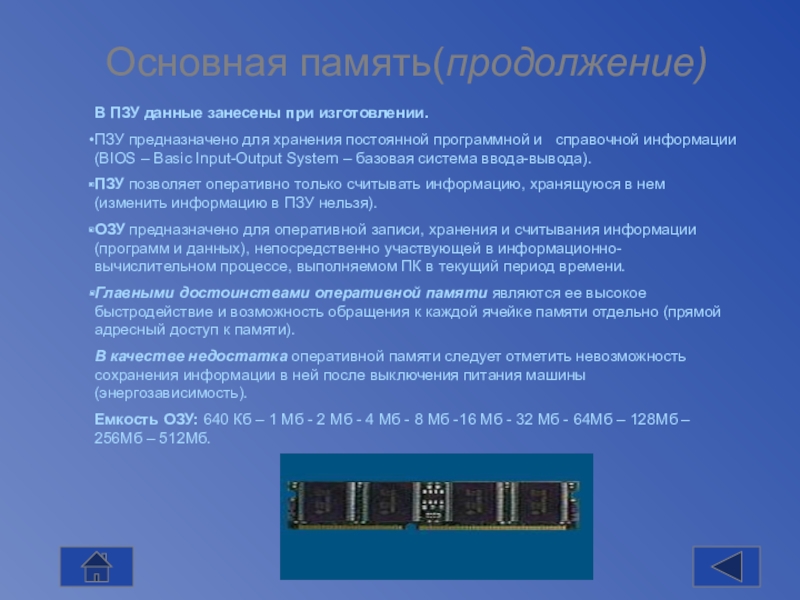

ОП содержит два вида запоминающих устройств:
ПЗУ – постоянное запоминающее устройство (ROM — Read Only Memory – память только для чтения);
ОЗУ – оперативное запоминающее устройство (RAM — Random Access Memory – память с произвольным доступом).

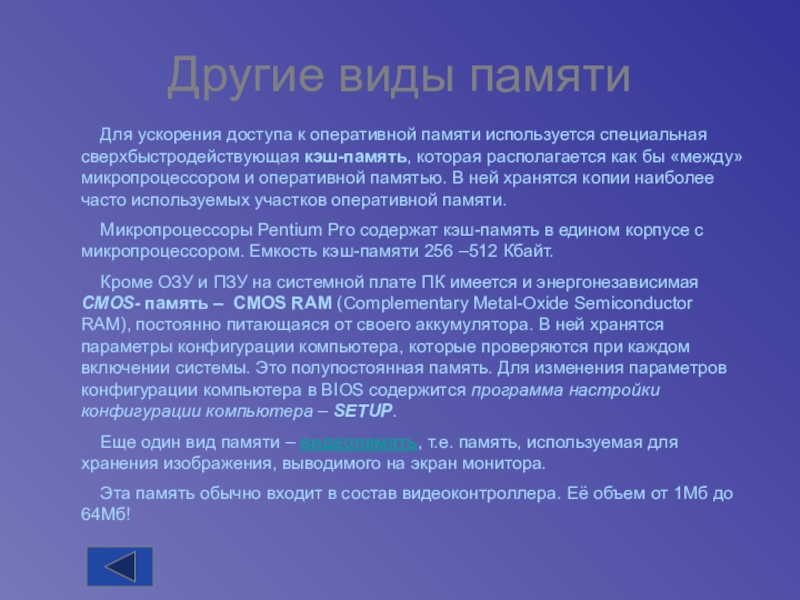

специальная сверхбыстродействующая кэш-память, которая располагается как бы «между» микропроцессором и оперативной памятью. В ней хранятся копии наиболее часто используемых участков оперативной памяти.
Микропроцессоры Pentium Pro содержат кэш-память в едином корпусе с микропроцессором. Емкость кэш-памяти 256 –512 Кбайт.
 Кроме ОЗУ и ПЗУ на системной плате ПК имеется и энерго­независимая CMOS- память – CMOS RAM (Complementary Metal-Oxide Semi­conductor RAM), постоянно питающаяся от своего аккумулятора. В ней хранятся параметры конфигурации компьютера, которые проверяются при каждом включении системы. Это полупостоянная память. Для изменения параметров конфигурации компьютера в BIOS содержится программа настройки конфигурации компьютера – SETUP.
Еще один вид памяти – видеопамять, т.е. память, используемая для хранения изображения, выводимого на экран монитора.
Эта память обычно входит в состав видеоконтроллера. Её объем от 1Мб до 64Мб!

и управляющей информации в ПК;

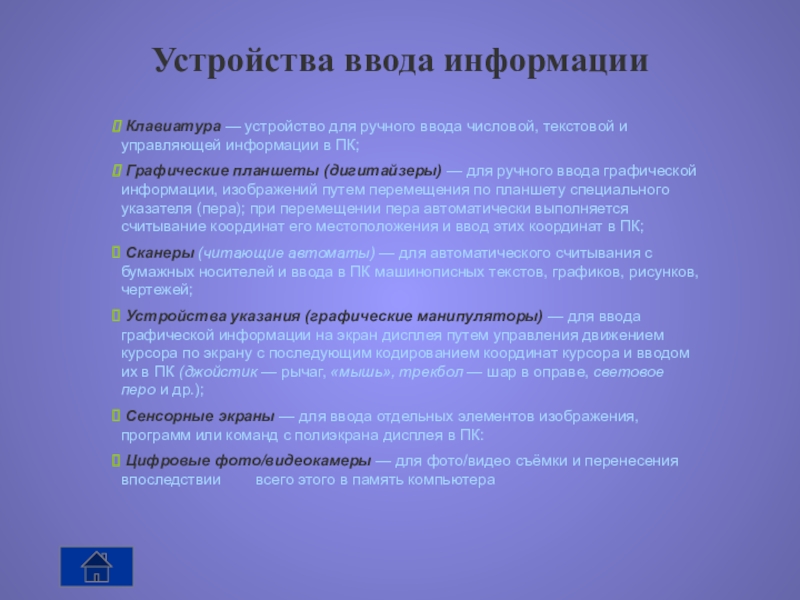

Графические планшеты (дигитайзеры) — для ручного ввода графической информации, изображений путем перемещения по планшету специального указателя (пера); при перемещении пера автоматически выполняется считывание координат его местоположения и ввод этих координат в ПК;
Сканеры (читающие автоматы) — для автоматического считывания с бумажных носителей и ввода в ПК машинописных текстов, графиков, рисунков, чертежей;
Устройства указания (графические манипуляторы) — для ввода графической информации на экран дисплея путем управления движением курсора по экрану с последующим кодированием координат курсора и вводом их в ПК (джойстик — рычаг, «мышь», трекбол — шар в оправе, световое перо и др.);
Сенсорные экраны — для ввода отдельных элементов изображения, программ или команд с полиэкрана дисплея в ПК:
Цифровые фото/видеокамеры — для фото/видео съёмки и перенесения впоследствии всего этого в память компьютера

чертежей, диаграмм, рисунков) на бумажный носитель;
Принтеры — печатающие устройства для вывода информации на бумажный носитель.

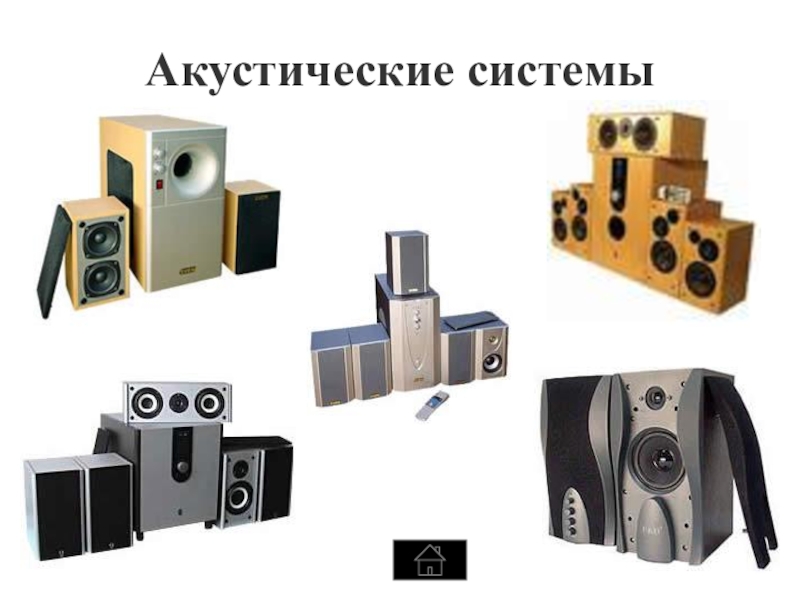

Акустические системы (колонки)
Принтеры бывают:
Матричные принтеры
Струйные принтеры
Лазерные принтеры
