Слайд 1Топологии компьютерных сетей
Слайд 2Цель нашего урока
Узнать что такое топология сети и их разновидности.

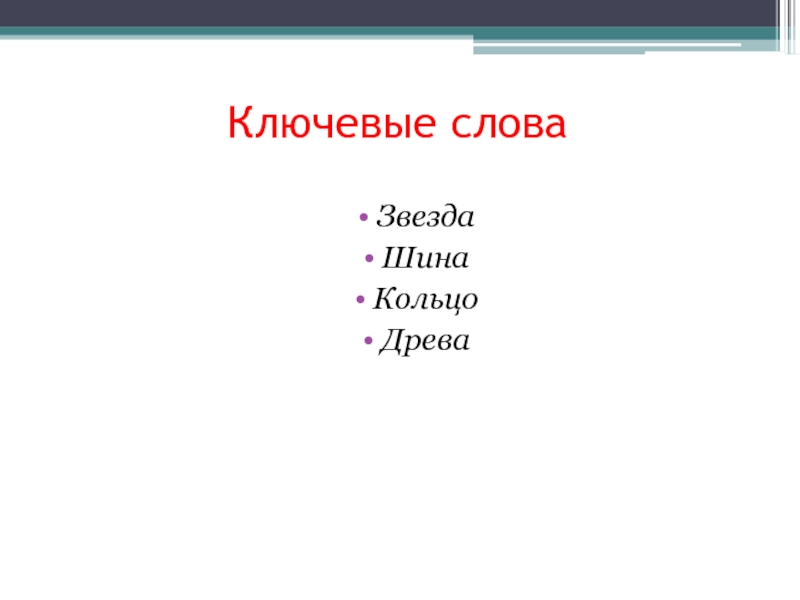

Слайд 3Ключевые слова
Звезда
Шина
Кольцо
Древа
Слайд 4задача
Для того чтобы в процессе обмена информацией компьютеры Петра и Ивана
могли найти друг друга в Интернете, существует единая система адресации.
Как называется этот адрес?

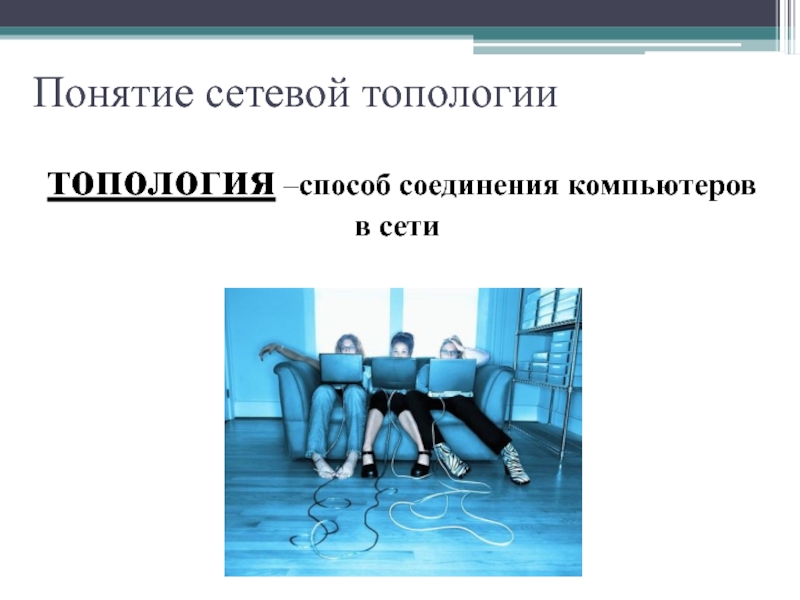

Слайд 5Понятие сетевой топологии
топология –способ соединения компьютеров в сети
Слайд 6Сетевая топология может быть:
физической — описывает реальное расположение и связи между
компьютерами
логической — описывает хождение сигнала в рамках физической топологии
информационной — описывает направление потоков информации, передаваемых по сети.

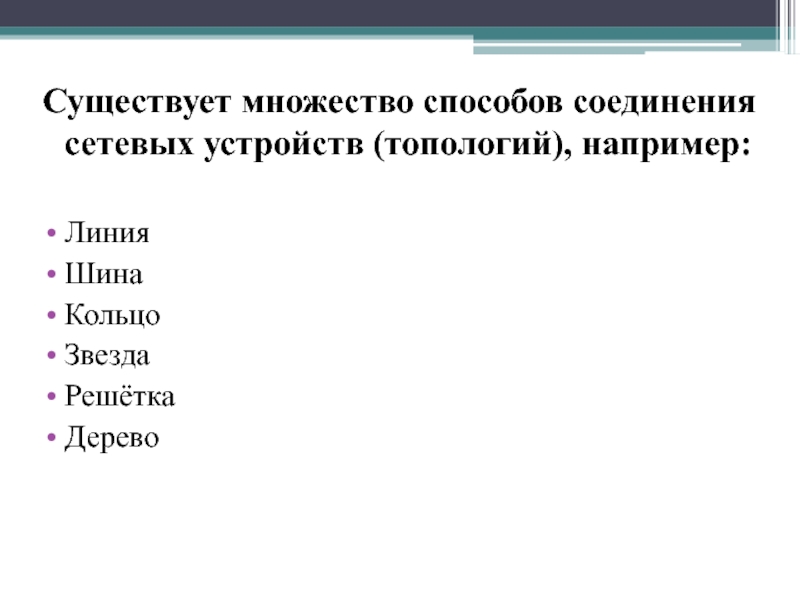

Слайд 7Существует множество способов соединения сетевых устройств (топологий), например:
Линия
Шина
Кольцо
Звезда
Решётка
Дерево
Слайд 8Базовые сетевые топологии:
ШИНА
КОЛЬЦО
ЗВЕЗДА
На основе базовых топологий строится большинство компьютерных сетей

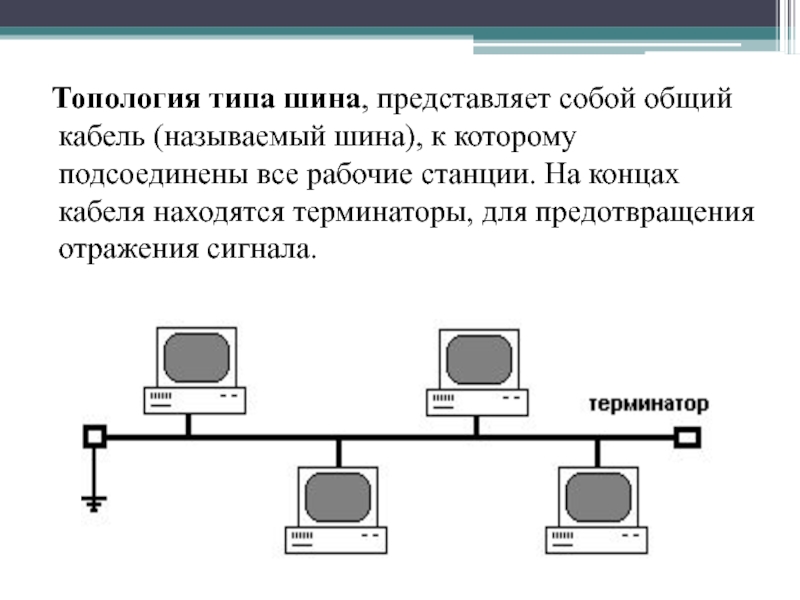

Слайд 9 Топология типа шина, представляет собой общий кабель (называемый шина), к
которому подсоединены все рабочие станции. На концах кабеля находятся терминаторы, для предотвращения отражения сигнала.

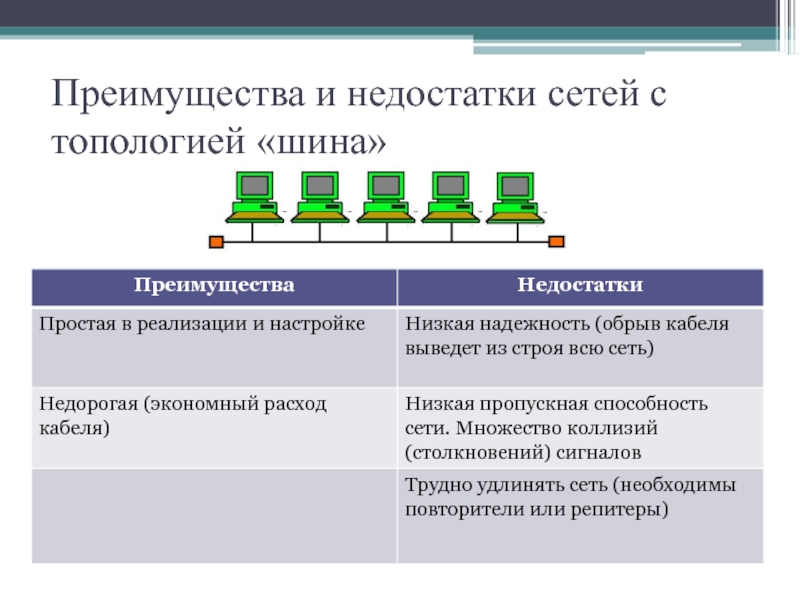

Слайд 10Преимущества и недостатки сетей с топологией «шина»
Слайд 11 Кольцо — это топология, в которой каждый компьютер соединен линиями
связи с двумя другими: от одного он только получает информацию, а другому только передает.
Слайд 12Преимущества и недостатки сетей с топологией «кольцо»

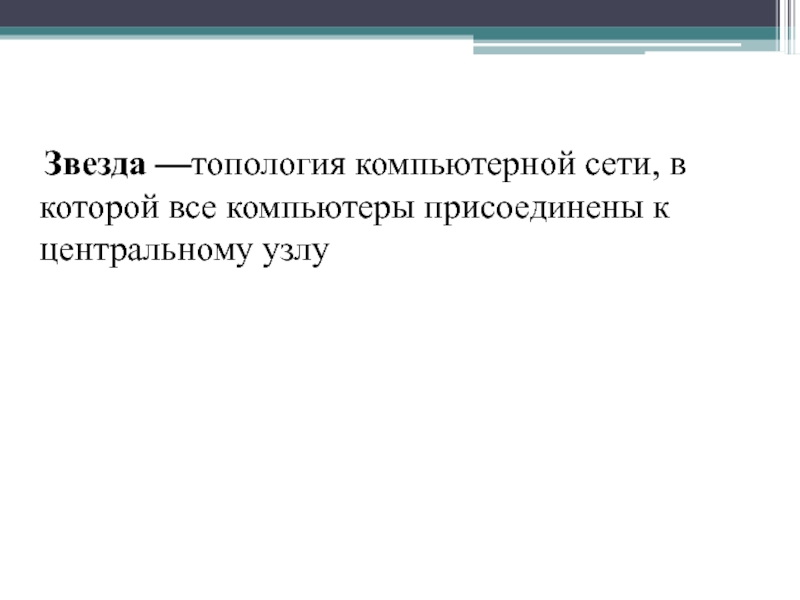

Слайд 13 Звезда —топология компьютерной сети, в которой все компьютеры присоединены
к центральному узлу

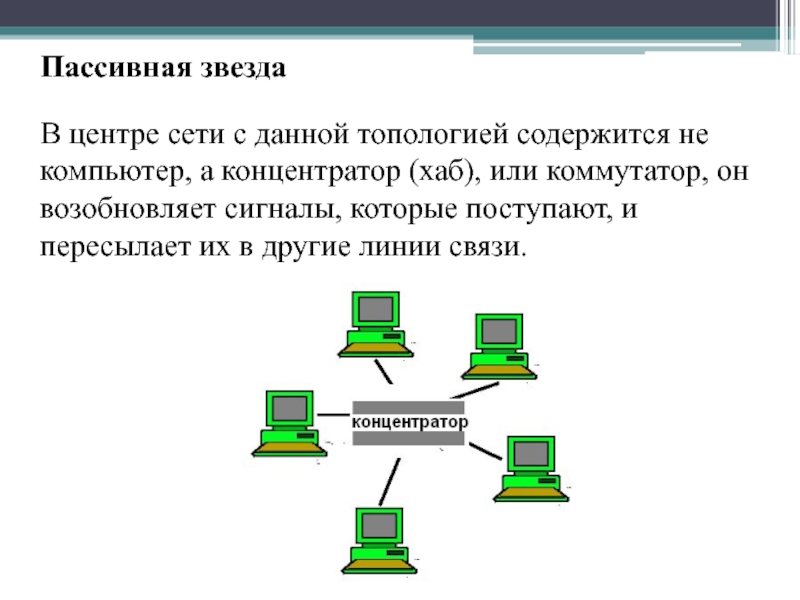

Слайд 14 Пассивная звезда
В центре сети с данной топологией
содержится не компьютер, а концентратор (хаб), или коммутатор, он возобновляет сигналы, которые поступают, и пересылает их в другие линии связи.

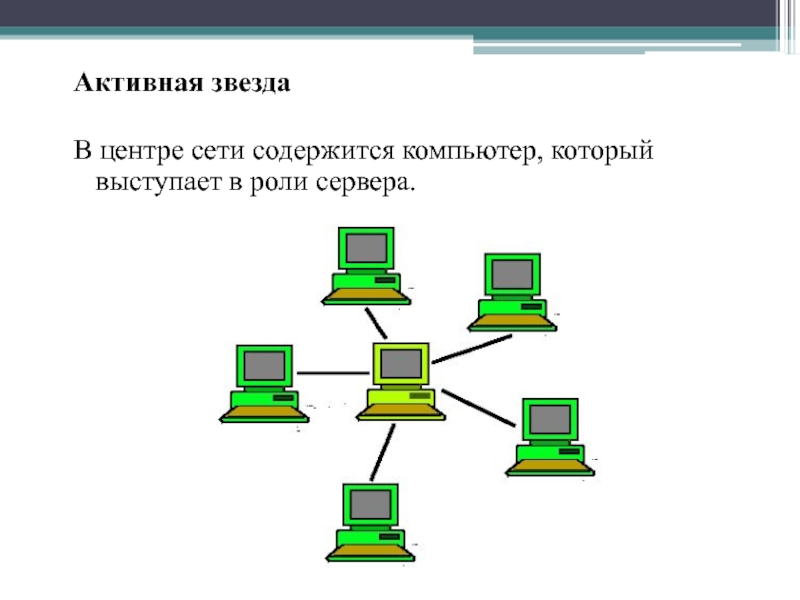

Слайд 15Активная звезда
В центре сети содержится компьютер, который выступает в роли сервера.
Слайд 16Преимущества и недостатки сетей с топологией «пассивная звезда»

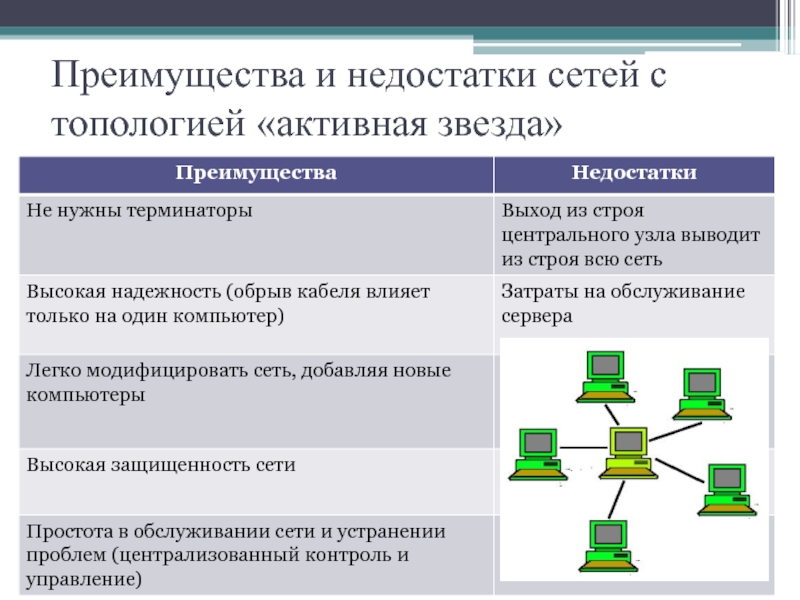

Слайд 17Преимущества и недостатки сетей с топологией «активная звезда»

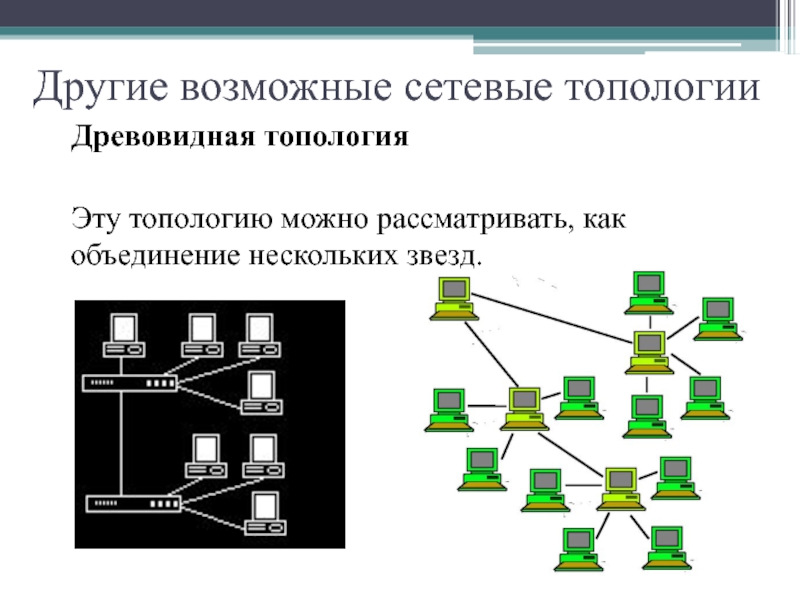

Слайд 18Другие возможные сетевые топологии
Древовидная топология
Эту топологию
можно рассматривать, как объединение нескольких звезд.
Слайд 19 Сетчатая (ячеистая) топология
Каждый компьютер сети
соединяется со всеми или многими компьютерами этой же сети.
Характеризуется высокой отказоустойчивостью, сложностью настройки и преизбыточным расходом кабеля.

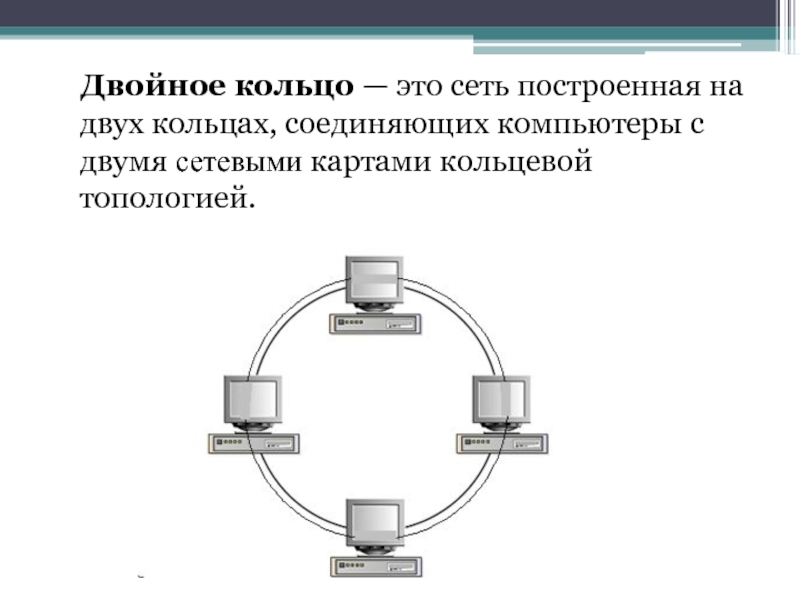

Слайд 20 Двойное кольцо — это сеть построенная на двух кольцах,
соединяющих компьютеры с двумя сетевыми картами кольцевой топологией.

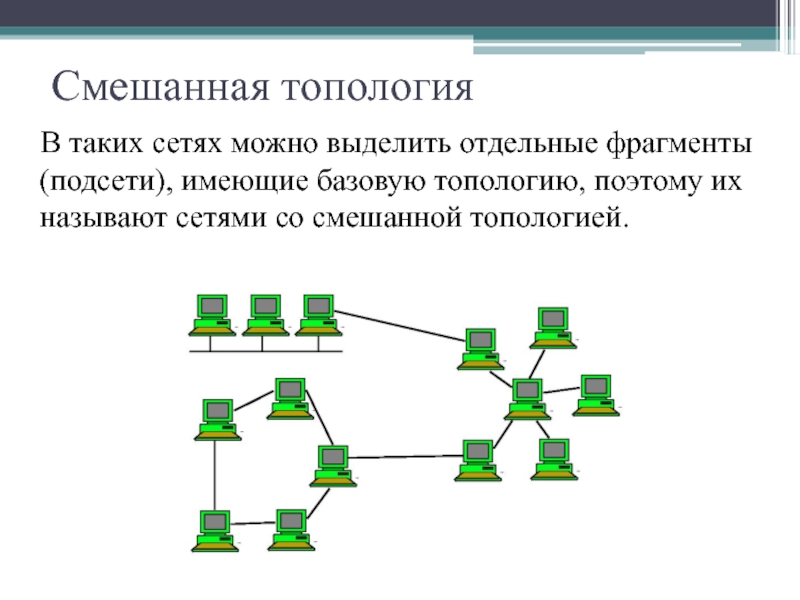

Слайд 21Смешанная топология
В таких сетях можно выделить отдельные фрагменты (подсети),
имеющие базовую топологию, поэтому их называют сетями со смешанной топологией.
Слайд 22Выбор топологии сети
Факторы, которые необходимо учитывать:
Имеющуюся кабельную систему и оборудование
Месторасположение компьютеров и оборудования
Размеры планируемой сети
Объем и тип информации для совместного использования

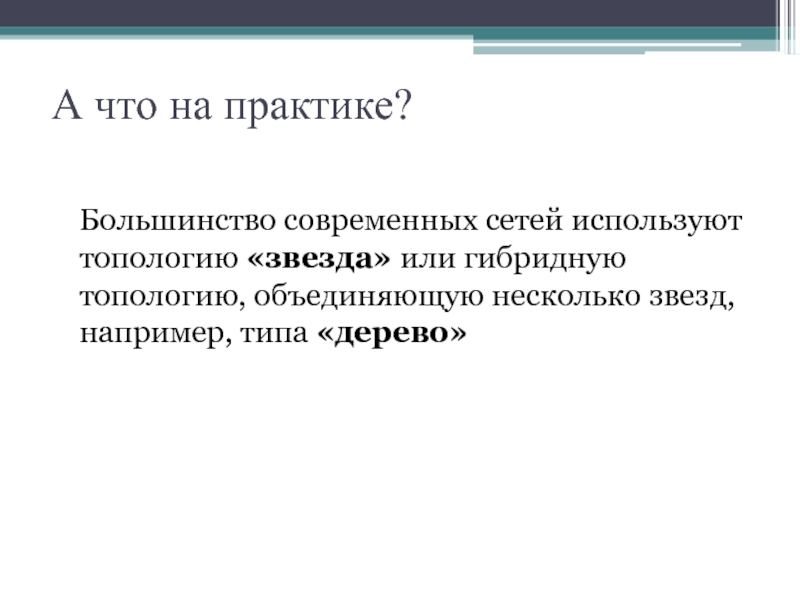

Слайд 23А что на практике?
Большинство современных сетей используют топологию «звезда»
или гибридную топологию, объединяющую несколько звезд, например, типа «дерево»
Слайд 25Задание: Определите топологии сетей, изображенных на схемах

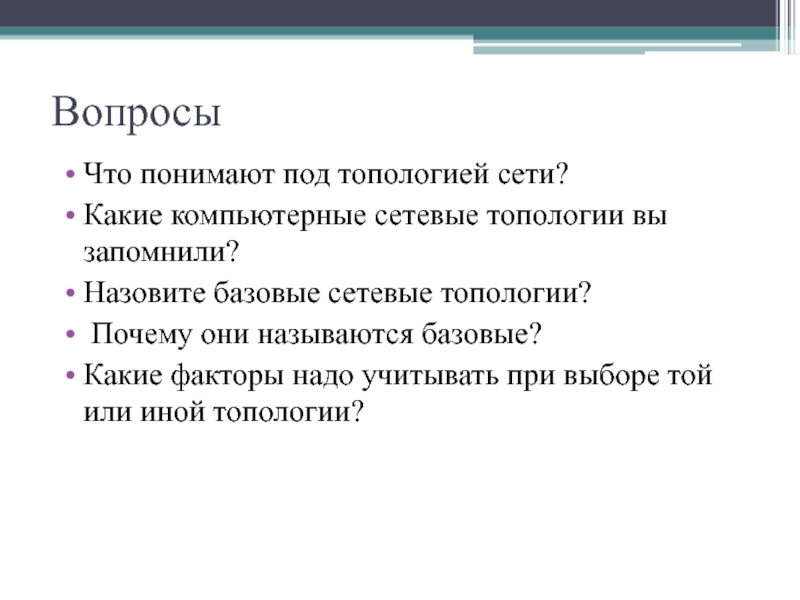

Слайд 27Вопросы
Что понимают под топологией сети?
Какие компьютерные сетевые топологии вы запомнили?
Назовите базовые
сетевые топологии?
Почему они называются базовые?
Какие факторы надо учитывать при выборе той или иной топологии?
Слайд 28Аппаратное обеспечение сети в общем случае включает в себя:
компьютеры (серверы и
рабочие станции);
сетевые платы (адаптеры);
каналы связи;
специальные устройства, поддерживающие функционирование сети (маршрутизаторы, коммутаторы и.тд).

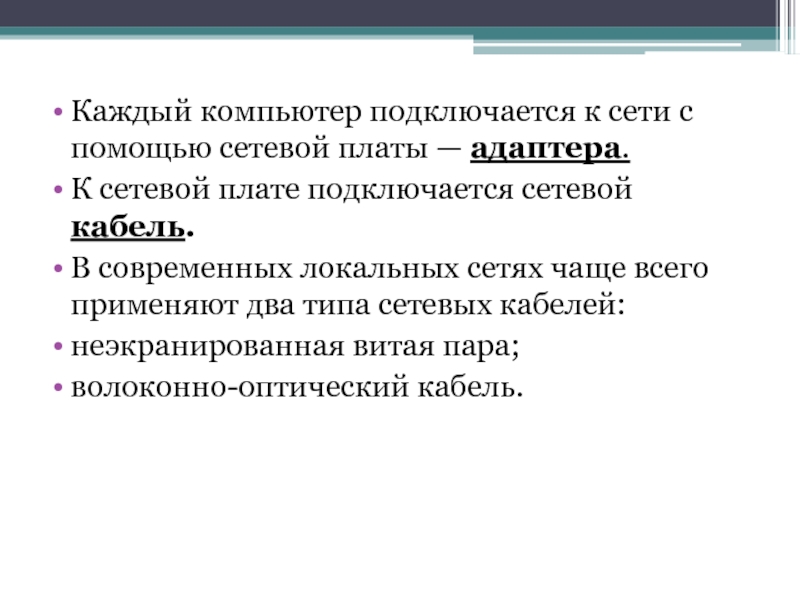

Слайд 29Каждый компьютер подключается к сети с помощью сетевой платы — адаптера.
К сетевой плате подключается сетевой кабель.
В современных локальных сетях чаще всего применяют два типа сетевых кабелей:
неэкранированная витая пара;
волоконно-оптический кабель.

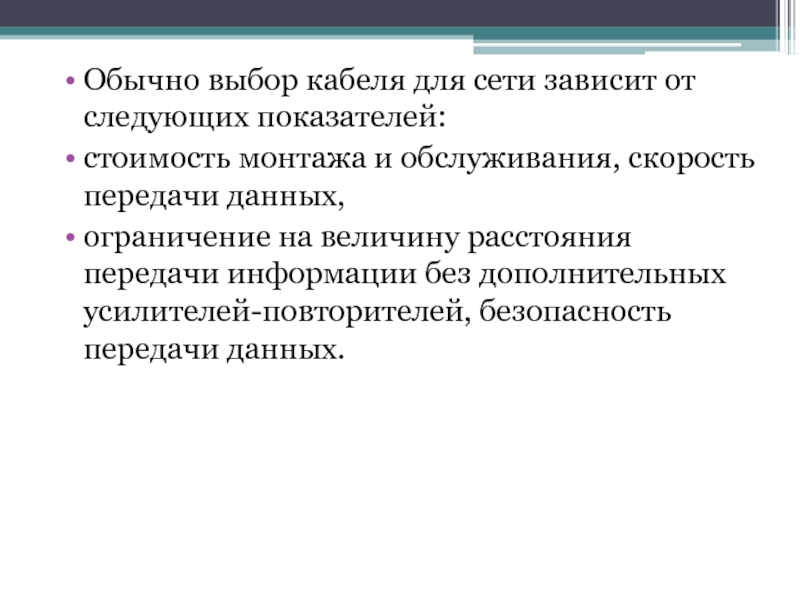

Слайд 30Обычно выбор кабеля для сети зависит от следующих показателей:
стоимость монтажа
и обслуживания, скорость передачи данных,
ограничение на величину расстояния передачи информации без дополнительных усилителей-повторителей, безопасность передачи данных.

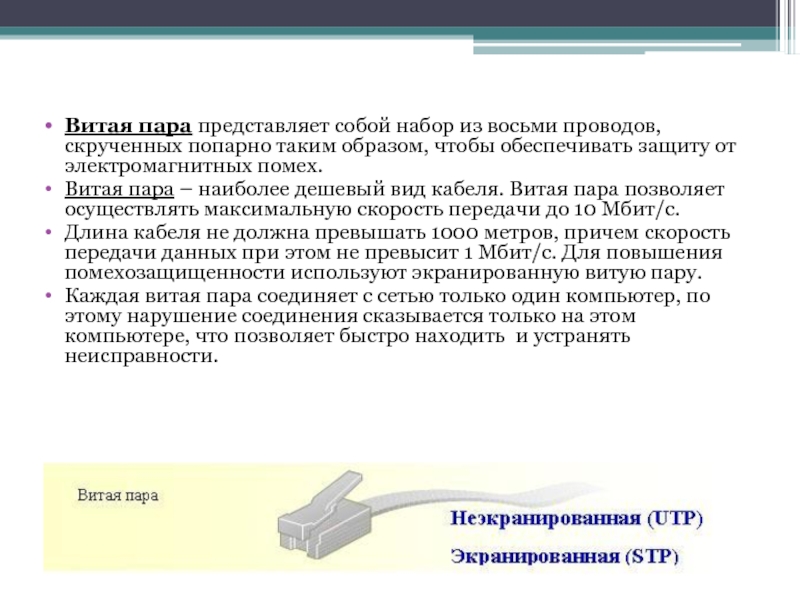

Слайд 31Витая пара представляет собой набор из восьми проводов, скрученных попарно таким
образом, чтобы обеспечивать защиту от электромагнитных помех.
Витая пара – наиболее дешевый вид кабеля. Витая пара позволяет осуществлять максимальную скорость передачи до 10 Мбит/с.
Длина кабеля не должна превышать 1000 метров, причем скорость передачи данных при этом не превысит 1 Мбит/с. Для повышения помехозащищенности используют экранированную витую пару.
Каждая витая пара соединяет с сетью только один компьютер, поэтому нарушение соединения сказывается только на этом компьютере, что позволяет быстро находить и устранять неисправности.

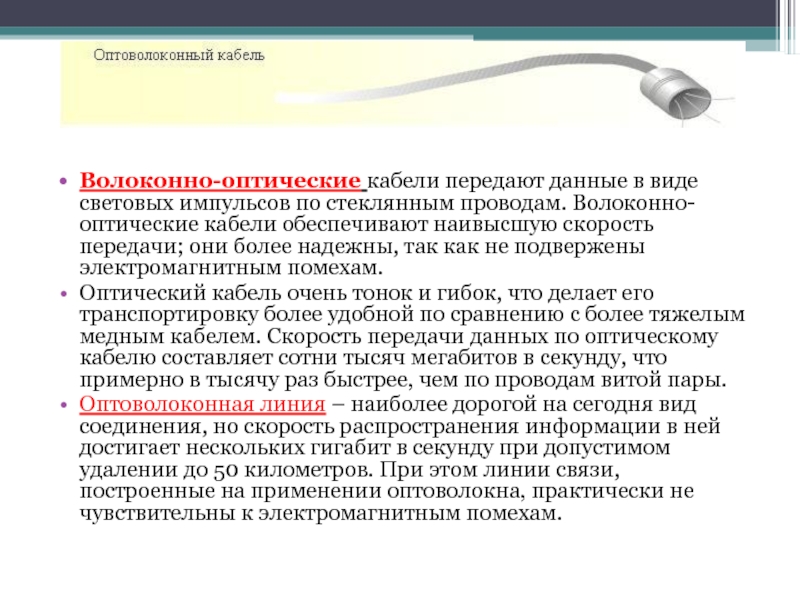

Слайд 32Волоконно-оптические кабели передают данные в виде световых импульсов по стеклянным проводам.
Волоконно-оптические кабели обеспечивают наивысшую скорость передачи; они более надежны, так как не подвержены электромагнитным помехам.
Оптический кабель очень тонок и гибок, что делает его транспортировку более удобной по сравнению с более тяжелым медным кабелем. Скорость передачи данных по оптическому кабелю составляет сотни тысяч мегабитов в секунду, что примерно в тысячу раз быстрее, чем по проводам витой пары.
Оптоволоконная линия – наиболее дорогой на сегодня вид соединения, но скорость распространения информации в ней достигает нескольких гигабит в секунду при допустимом удалении до 50 километров. При этом линии связи, построенные на применении оптоволокна, практически не чувствительны к электромагнитным помехам.

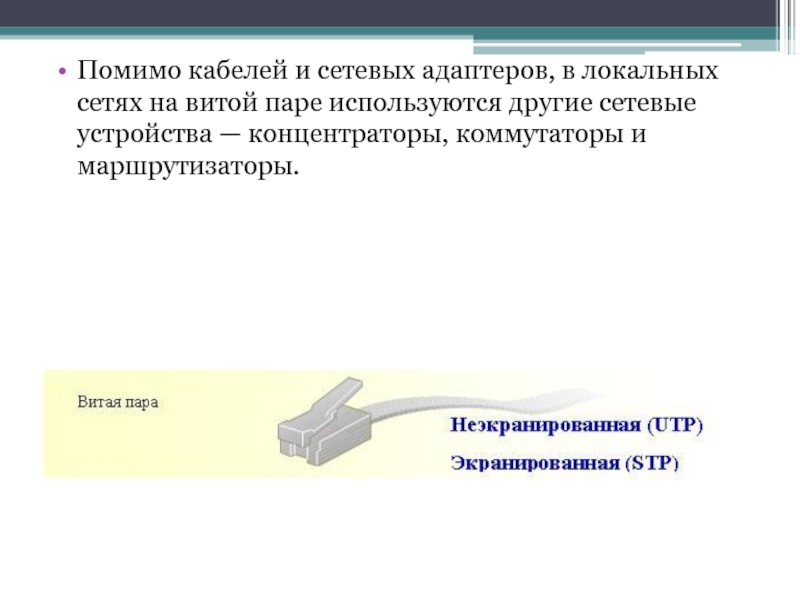

Слайд 33Помимо кабелей и сетевых адаптеров, в локальных сетях на витой паре
используются другие сетевые устройства — концентраторы, коммутаторы и маршрутизаторы.

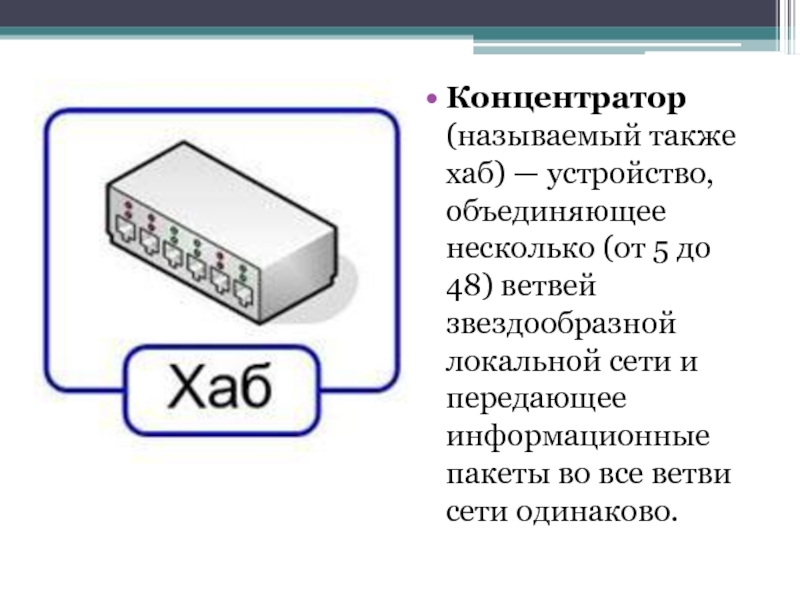

Слайд 34Концентратор (называемый также хаб) — устройство, объединяющее несколько (от 5 до
48) ветвей звездообразной локальной сети и передающее информационные пакеты во все ветви сети одинаково.
Слайд 35Коммутатор (свич) делает то же самое, но, в отличие от концентратора,
обеспечивает передачу пакетов в заданные ветви. Это обеспечивает оптимизацию потоков данных в сети и повышение защищенности от несанкционированного проникновения.

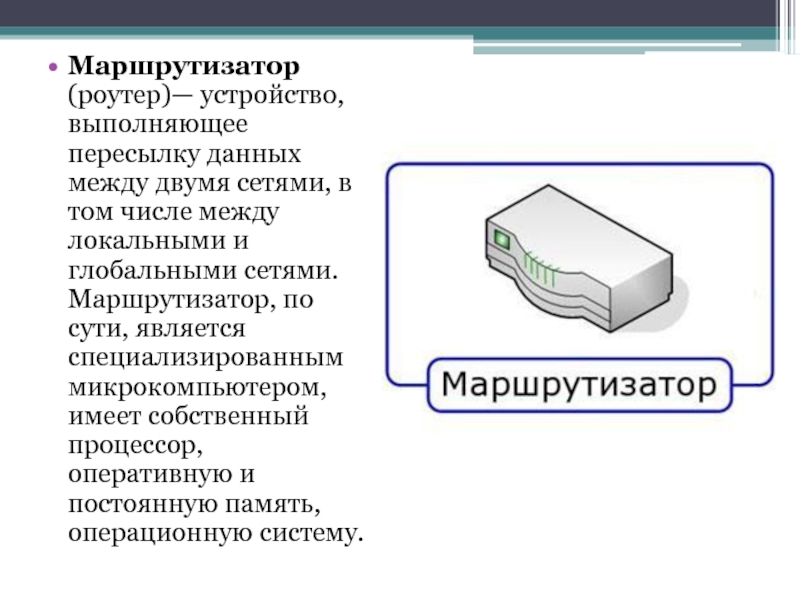

Слайд 36Маршрутизатор (роутер)— устройство, выполняющее пересылку данных между двумя сетями, в том
числе между локальными и глобальными сетями. Маршрутизатор, по сути, является специализированным микрокомпьютером, имеет собственный процессор, оперативную и постоянную память, операционную систему.
Слайд 37Компьютеры могут сообщаться друг с другом, потому что существуют наборы правил,
или протоколы, которые помогают компьютерам понимать друг друга. Протоколы необходимы для того, чтобы процесс связи проходил без ошибок. Протоколы помогают определить, как отправляется информация и как ее получить.
