Презентация, доклад по информатике Компьютерная графика и САПР

и обработки графических изображений при помощи компьютерной техники.

растровая

векторная

фрактальная

трехмерная

цвет.

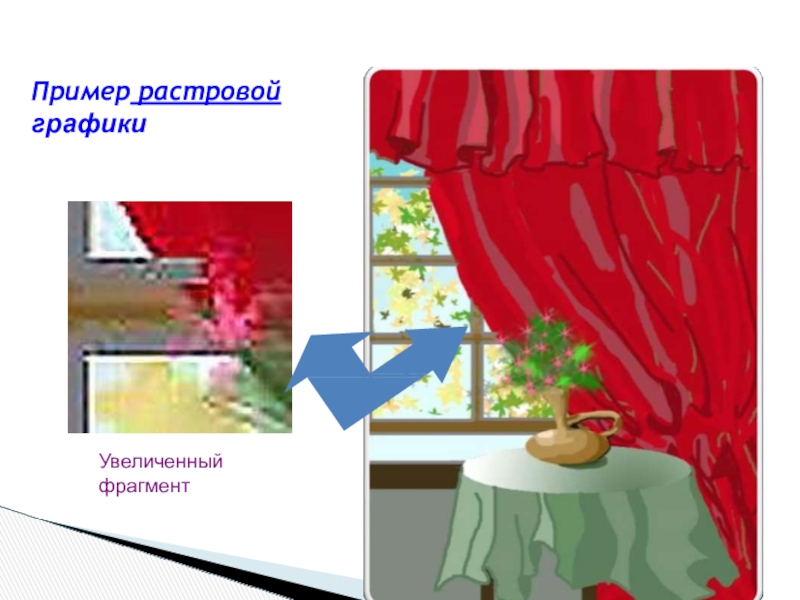

Чем больше количество пикселей и чем меньше их размеры, тем лучше выглядит изображение.

Применяется при создании пейзажей, работе с фотографией.

Растровая графика

схематичный, и фотографического качества;
растровая графика используется практически везде - от маленьких иконок до плакатов.


Недостатки растровой графики:

большой размер, занимаемый файлами;
потеря качества изображения при операциях трансформирования.

форма линии, ее толщина, цвет, характер линии (сплошная, пунктирная и т.п.). Замкнутые линии имеют свойство заполнения.

Используется в мультипликации.

Векторная графика

изображения на растровых устройствах выводятся с максимальным качеством, доступным на этом устройстве.

Недостатки векторной графики:
не каждый объект может быть изображен в векторном виде, например фотографии;
чем больше число объектов, тем больше
памяти и времени требуется на отображение и обработку векторного рисунка.

фрактального рисунка осуществляется по какому-то алгоритму.

В файле фрактального изображения сохраняются только алгоритмы и формулы.

Фрактальная графика

объектов, которые максимально соответствуют реальным.

Такие объёмные изображения можно вращать и рассматривать со всех сторон.

Для создания объёмных изображений используют разные графические фигуры и гладкие поверхности.

Трехмерная графика

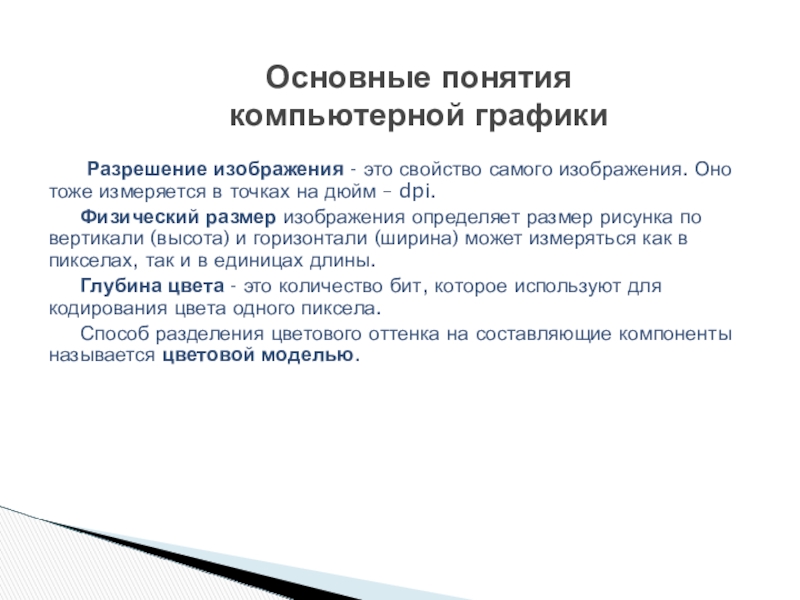

в точках на дюйм – dpi.
Физический размер изображения определяет размер рисунка по вертикали (высота) и горизонтали (ширина) может измеряться как в пикселах, так и в единицах длины.
Глубина цвета - это количество бит, которое используют для кодирования цвета одного пиксела.
Способ разделения цветового оттенка на составляющие компоненты называется цветовой моделью.

Основные понятия компьютерной графики

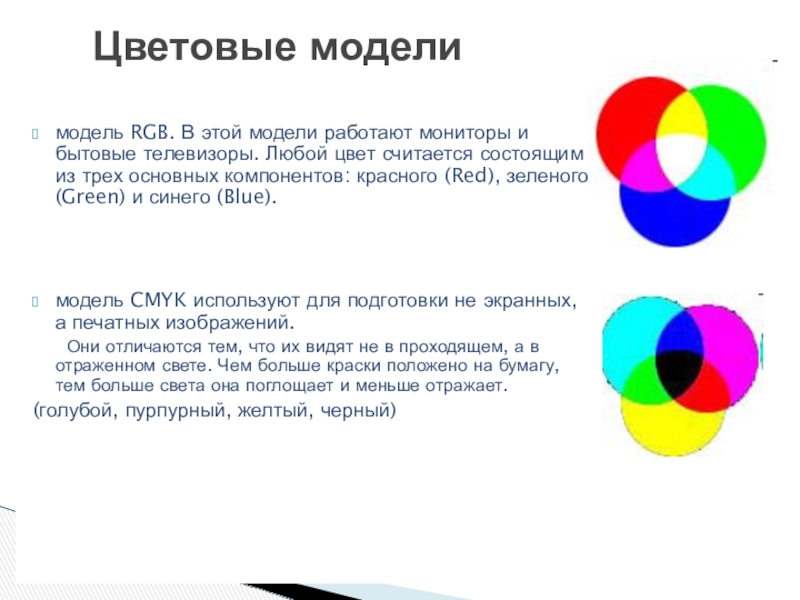

цвет считается состоящим из трех основных компонентов: красного (Red), зеленого (Green) и синего (Blue).



модель CMYK используют для подготовки не экранных, а печатных изображений.
Они отличаются тем, что их видят не в проходящем, а в отраженном свете. Чем больше краски положено на бумагу, тем больше света она поглощает и меньше отражает.
(голубой, пурпурный, желтый, черный)

Цветовые модели

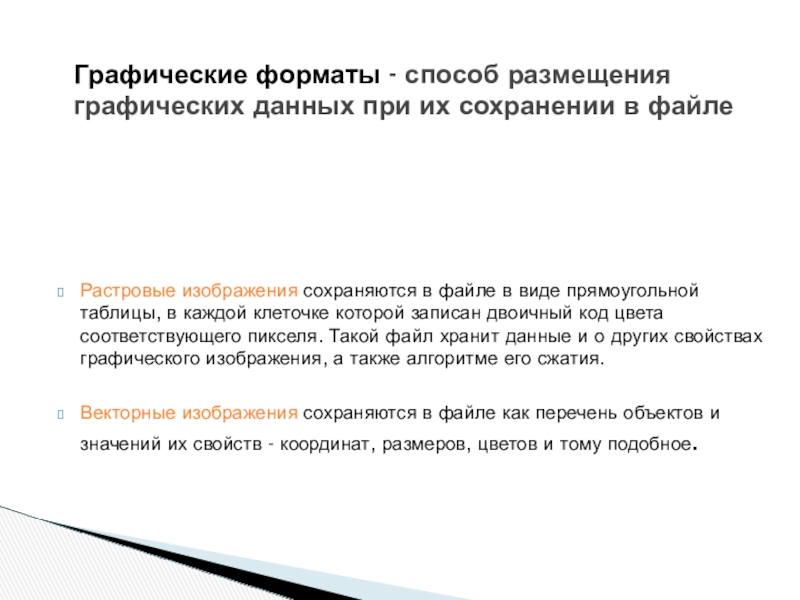

клеточке которой записан двоичный код цвета соответствующего пикселя. Такой файл хранит данные и о других свойствах графического изображения, а также алгоритме его сжатия.

Векторные изображения сохраняются в файле как перечень объектов и значений их свойств - координат, размеров, цветов и тому подобное.

Графические форматы - способ размещения графических данных при их сохранении в файле

редакторами растровой графики

Формат JPEG (объединенная экспертная группа в отрасли фотографии)

Формат GIF (графический формат для обмена) самый уплотнённый из графических форматов.

Формат TIFF (теговый формат файлов изображений). Применяется в полиграфии.

Формат PSD (PhotoShop Document).Файлы этого формата имеют расширение .PSD. Это формат программы Photoshop, который позволяет записывать растровое изображение со многими слоями.

Форматы файлов растровой графики

CGM (метафайл компьютерной графики) - широко использует стандартный формат векторных графических данных в сети Internet.

Формат CDR (файлы CorelDRaw) - формат, который используется в векторном графическом редакторе Corel Draw.

Формат AI - формат, который поддерживается векторным редактором Adobe Illustrator.

Форматы файлов векторной графики

паутина, видеоконференции;
Цифровая фотография и существенно возросшие возможности по обработке фотографий;
Визуализация научных и деловых данных;
Компьютерные игры,

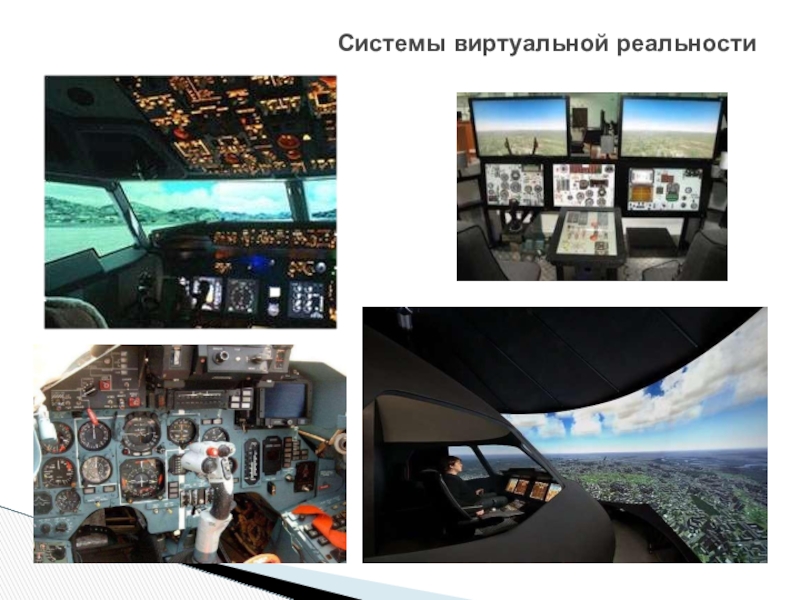

Системы виртуальной реальности;
Системы автоматизированного проектирования;
Компьютерная томография.
Компьютерная графика для кино и телевидения

проводить вычислительные эксперименты с наглядным представлением их результатов.
Назначение научной графики - наглядное
изображение объектов научных исследований, графическая обработка результатов расчетов, проведение вычислительных экспериментов с наглядным представлением их результатов.

Плановые показатели, отчетная документация, статистические сводки - вот объекты, для которых с помощью деловой графики создаются
иллюстративные материалы. Программные средства деловой графики включаются в состав электронных таблиц.

Назначение деловой графики -
создание иллюстраций, часто
используемых в работе различных учреждений. Плановые показатели, отчетная документация,
статистические сводки - вот объекты,
для которых с помощью деловой
графики создаются иллюстративные материалы.

Деловая графика

графики – использование в работе инженеров-конструкторов и изобретателей для создания чертежей.
Компьютерные приложения, работающие в этой области, получили название САПР — Системы Автоматизированного Проектирования.

компьютера.
Простейшие программные средства иллюстративной графики называются графическими редакторами.

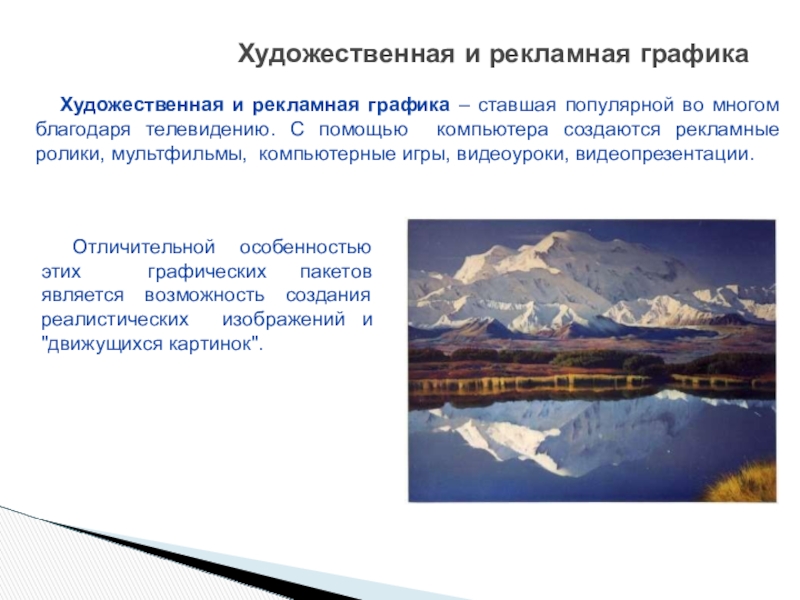

многом благодаря телевидению. С помощью компьютера создаются рекламные ролики, мультфильмы, компьютерные игры, видеоуроки, видеопрезентации.

Отличительной особенностью этих графических пакетов является возможность создания реалистических изображений и "движущихся картинок".

"оживление".
Полученные рисунки, выводимые последовательно на экран с определенной частотой, создают иллюзию движения.
Мультимедиа - это объединение высококачественного изображения на экране компьютера со звуковым сопровождением. Наибольшее распространение системы мультимедиа получили в области обучения, рекламы, развлечений.
Приложения компьютерной графики очень разнообразны. Для каждого направления создается специальное программное обеспечение, которое называют графическими программами, или графическими пакетами.

изделия или нового процесса. В основе проектирования лежит первичное описание – техническое задание.

осуществляющая проектиро­вание при помощи комплекса средств автоматизированного проек­тирования (КСАП).

Основная функция САПР - выполнение автомати­зированного проектирования на всех или отдельных стадиях проектирования объектов и их составных частей.
САПР решает задачи автоматизации работ на стадиях проектирования и подготовки производства.
Основная цель применения САПР ‒ повышение эффективности труда инженеров, включая:
сокращение трудоёмкости проектирования и планирования;
сокращение сроков проектирования;
сокращение себестоимости проектирования и изготовления, уменьшение затрат на эксплуатацию;
повышение качества и технико-экономического уровня результатов проектирования;
сокращение затрат на натурное моделирование и испытания

устройств. Это машиностроительные САПР, применяются в автомобилестроение, судостроении, авиакосмической промышленности, производстве товаров народного потребления, включают в себя разработку деталей и сборок (механизмов) с использованием параметрического проектирования на основе конструктивных элементов, технологий поверхностного и объемного моделирования (SolidWorks, Autodesk Inventor, КОМПАС, CATIA);

EDA (англ. electronic design automation) или ECAD (англ. electronic computer-aided design) ‒ САПР электронных устройств, радиоэлектронных средств, интегральных схем, печатных плат и т. п., (Altium Designer, OrCAD);

CAAD (англ. computer-aided architectural design) ‒ САПР в области архитектуры и строительства. Используются для проектирования зданий, промышленных объектов, дорог, мостов и проч. (Autodesk Architectural Desktop, Piranesi, ArchiCAD).

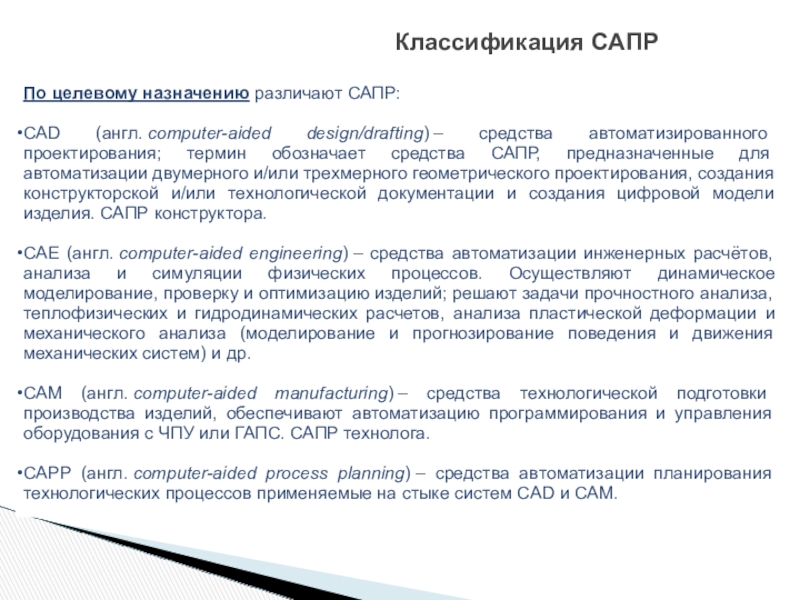

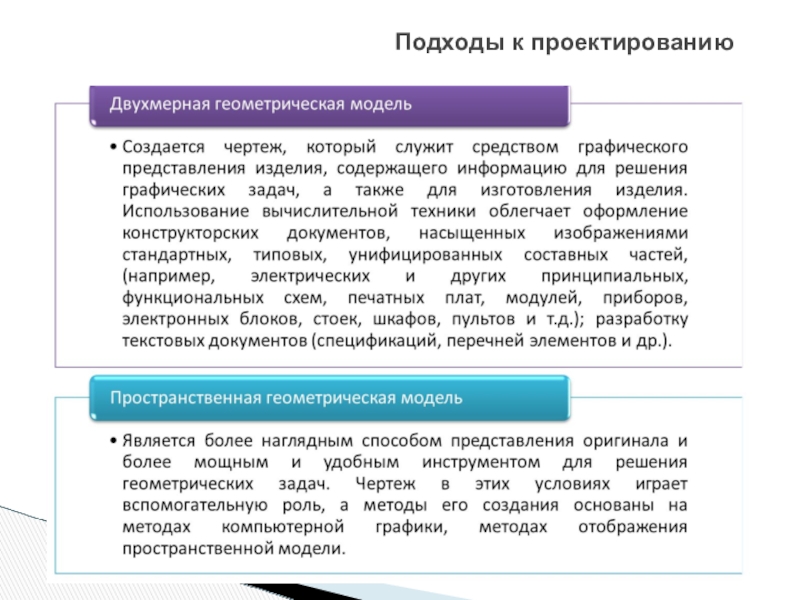

термин обозначает средства САПР, предназначенные для автоматизации двумерного и/или трехмерного геометрического проектирования, создания конструкторской и/или технологической документации и создания цифровой модели изделия. САПР конструктора.

CAE (англ. computer-aided engineering) ‒ средства автоматизации инженерных расчётов, анализа и симуляции физических процессов. Осуществляют динамическое моделирование, проверку и оптимизацию изделий; решают задачи прочностного анализа, теплофизических и гидродинамических расчетов, анализа пластической деформации и механического анализа (моделирование и прогнозирование поведения и движения механических систем) и др.

CAM (англ. computer-aided manufacturing) ‒ средства технологической подготовки производства изделий, обеспечивают автоматизацию программирования и управления оборудования с ЧПУ или ГАПС. САПР технолога.

CAPP (англ. computer-aided process planning) ‒ средства автоматизации планирования технологических процессов применяемые на стыке систем CAD и CAM.

определённую функцию), обеспечивающих функционирование подсистемы. Совокупность однотипных компонентов образует средство обеспечения САПР.
Виды обеспечения САПР:
