Презентация, доклад по информатике для 9 класса Базовые логические элементы

теме «Логические основы построения компьютера»;

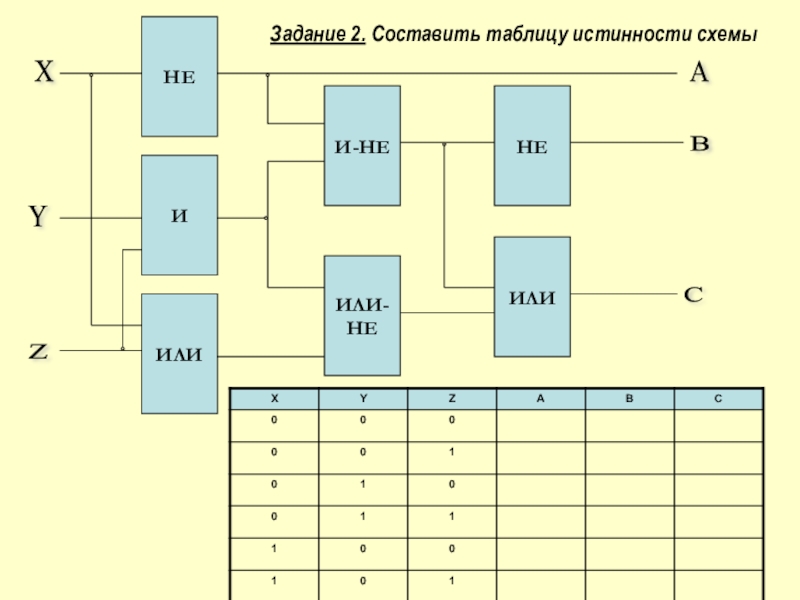

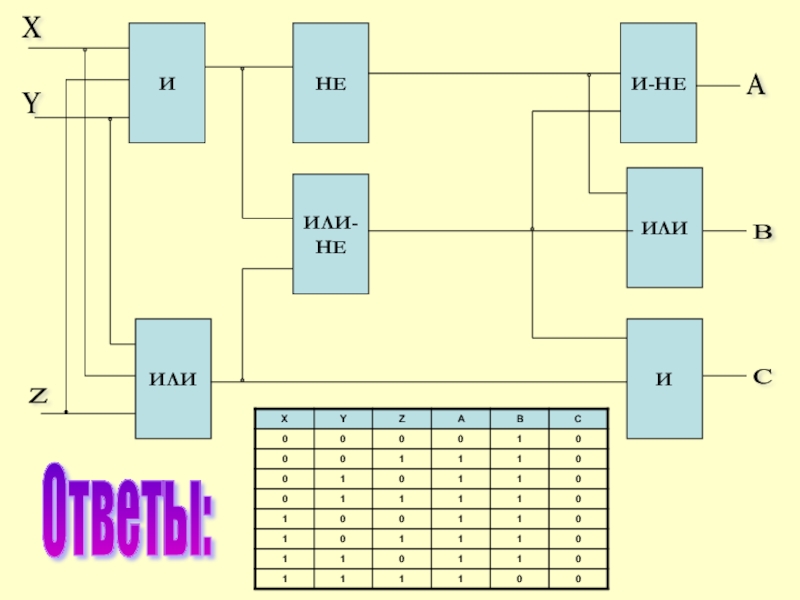

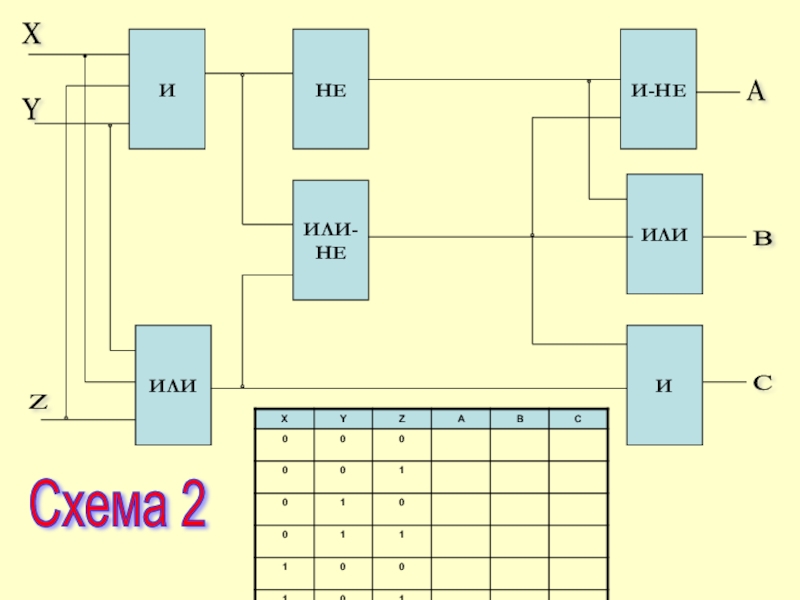

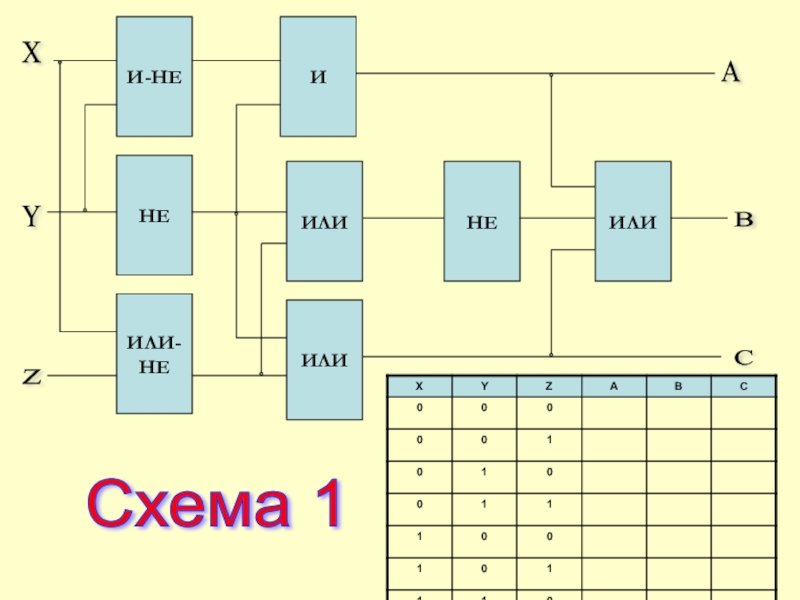

- Научить строить таблицы истинности и выработать навыки проверки истинности логических схем.

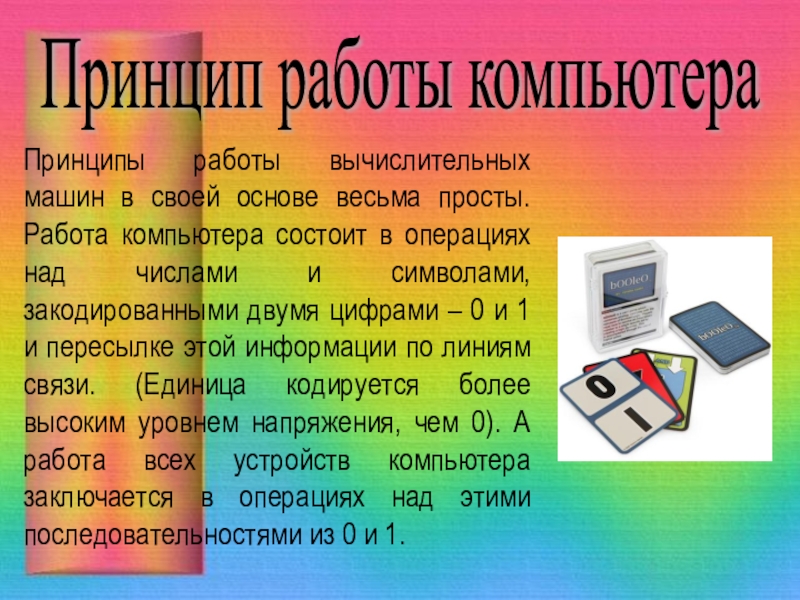

состоит в операциях над числами и символами, закодированными двумя цифрами – 0 и 1 и пересылке этой информации по линиям связи. (Единица кодируется более высоким уровнем напряжения, чем 0). А работа всех устройств компьютера заключается в операциях над этими последовательностями из 0 и 1.

Принцип работы компьютера

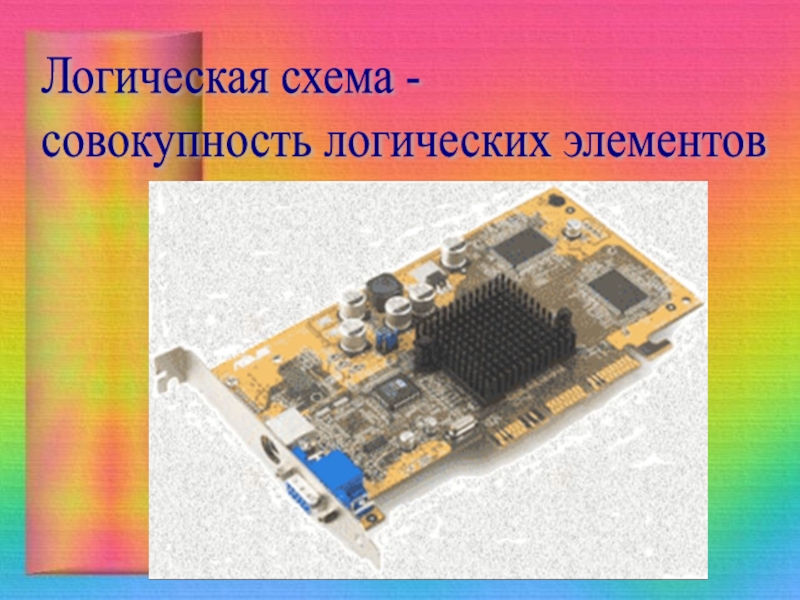

реализации любых логических операций достаточно элементов трёх типов – элементов, реализующих три основные логические операции: И, ИЛИ, НЕ.

Логические элементы – это электронные схемы с одним или несколькими входами и одним выходом, через которые проходят электрические сигналы, представляющие цифры 0 и 1.

этого элемента и выходом Z можно записать соотношением Z = X, где Х читается как «не Х» или «инверсия Х».

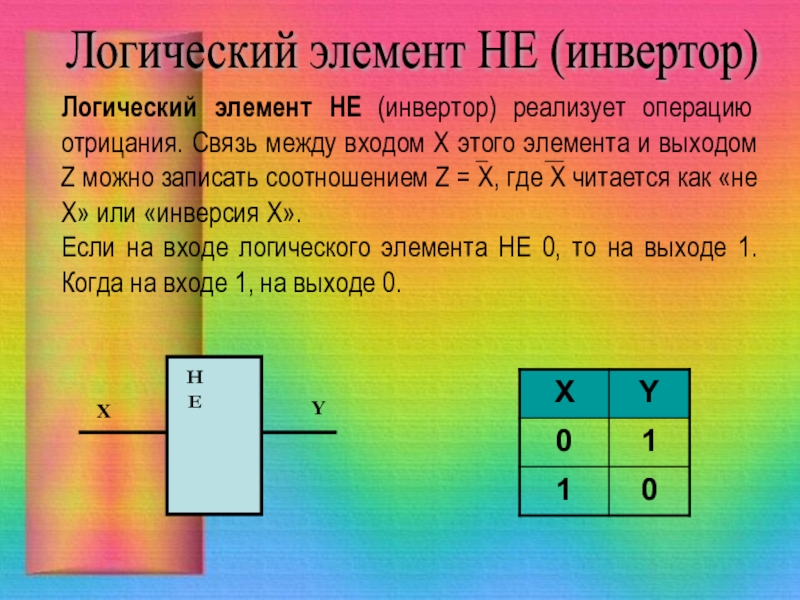

Если на входе логического элемента НЕ 0, то на выходе 1. Когда на входе 1, на выходе 0.

Логический элемент НЕ (инвертор)

логических значений.

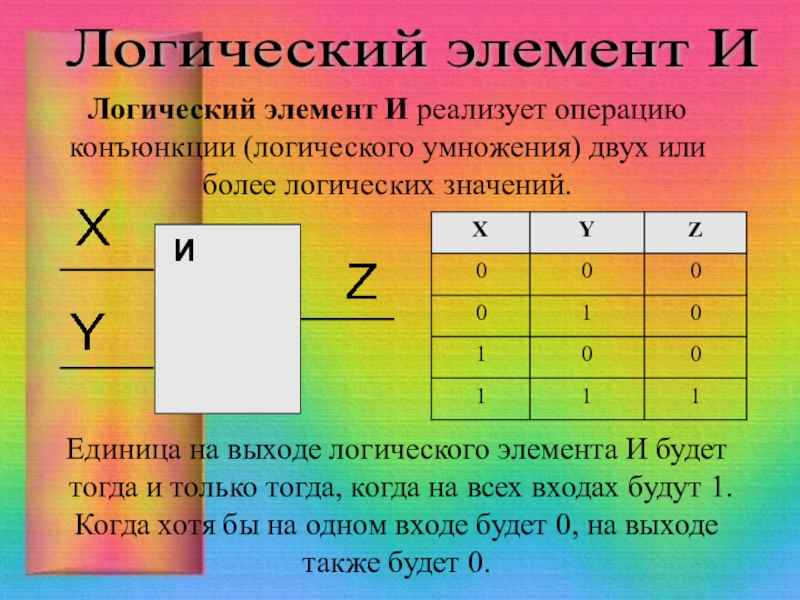

Единица на выходе логического элемента И будет тогда и только тогда, когда на всех входах будут 1. Когда хотя бы на одном входе будет 0, на выходе также будет 0.

Логический элемент И

логических значений.

Когда хотя бы на одном входе элемента ИЛИ будет 1, на выходе также будет 1.

Логический элемент ИЛИ

отрицание результата схемы И.

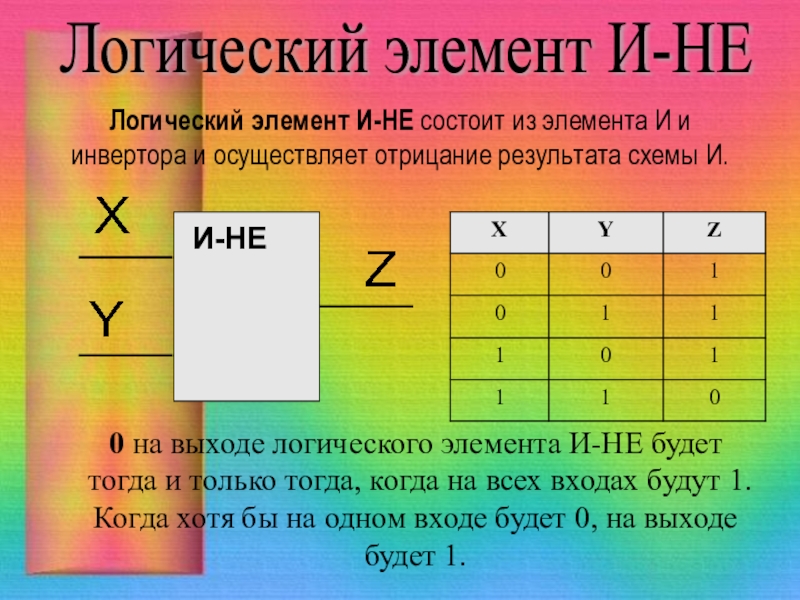

0 на выходе логического элемента И-НЕ будет тогда и только тогда, когда на всех входах будут 1. Когда хотя бы на одном входе будет 0, на выходе будет 1.

Логический элемент И-НЕ

отрицание результата элемента ИЛИ.

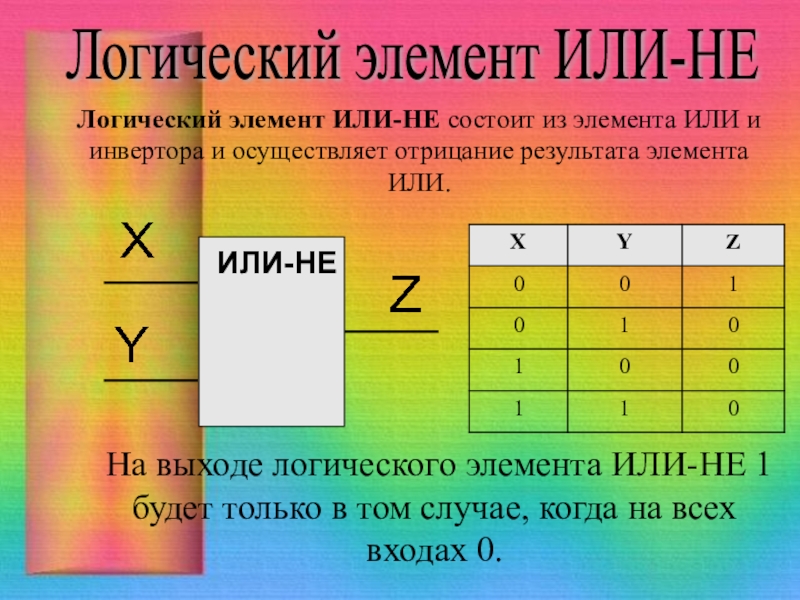

На выходе логического элемента ИЛИ-НЕ 1 будет только в том случае, когда на всех входах 0.

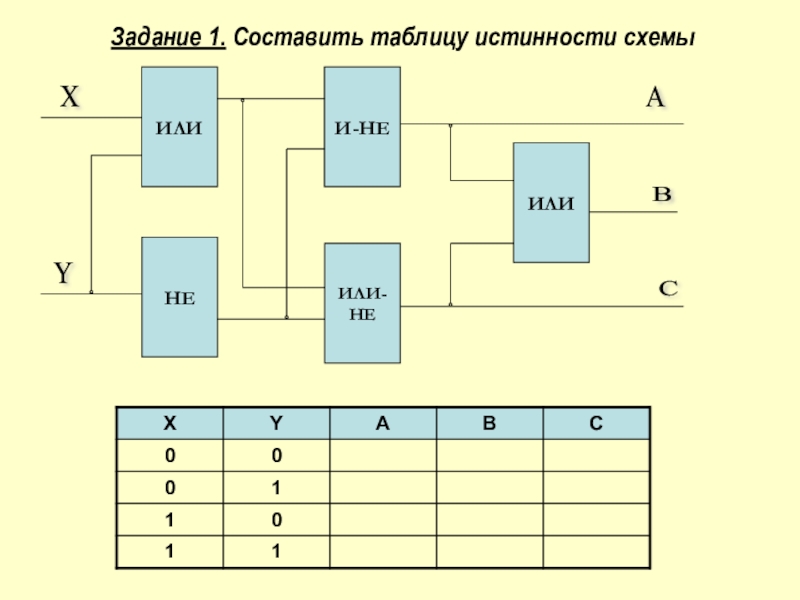

Логический элемент ИЛИ-НЕ
