Презентация, доклад по информатике для 6 класса школ РБ Исполнитель Чертёжник
Содержание
- 1. Презентация по информатике для 6 класса школ РБ Исполнитель Чертёжник
- 2. Исполнитель алгоритма– объект, который понимает команды алгоритма
- 3. Исполнитель Чертёжник предназначен для построения рисунков и
- 4. координатная плоскость. Начало координат – левый нижний угол (0,0) X YСреда обитания

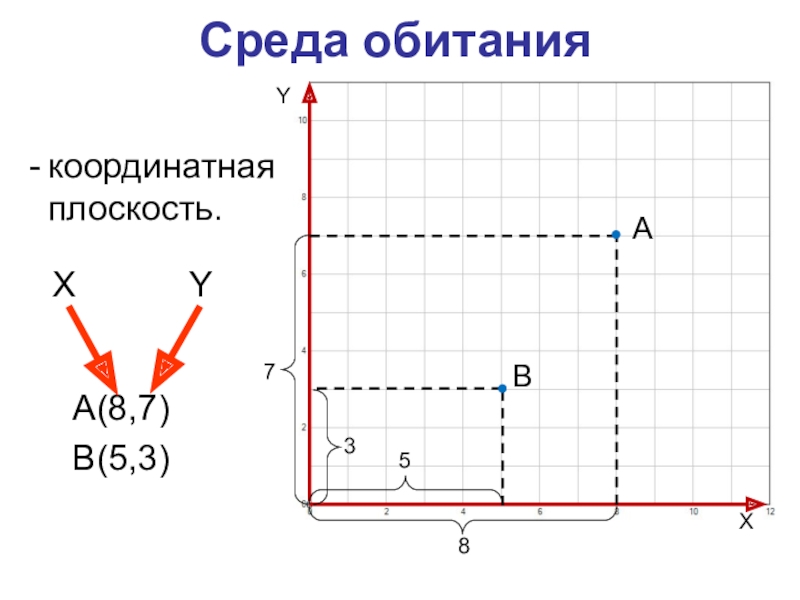

- 5. координатная плоскость. А(8,7)
- 6. Среда обитания Начальное и конечное состояние исполнителя
- 7. Система командсоздать поле размером mn клетокподнять пероопустить перосместиться в точку (x,y)сместиться на вектор (a,b)Field(m,n);PenUp;PenDown;ToPoint(x,y)OnVector(a,b)
- 8. Field(m,n);Процедура создаёт поле размером m клеток
- 9. PenUp;Процедура поднимает перо Чертёжника над «бумагой»PenUp;Система командPenDown;Процедура заставляет Чертёжника коснуться пером «бумаги»PenDown;
- 10. А ВСистема командПроцедура перемещает перо Чертёжника из текущего положения в точку (x,y)ToPoint(8,7);PenDown;ToPoint(5,3);ToPoint(x,y);
- 11. Система командПроцедура перемещает перо Чертёжника из текущего
- 12. Среда программирования PascalABCСтрока заголовкаСтрока менюСтрока состоянияОкно редактораПанель инструментовОкно исполнителя
- 13. Шаблон программыprogram primer;Название программы.Можно использовать только:латинские буквы;цифры;знак подчёркивания «_».Не может начинаться с цифры!

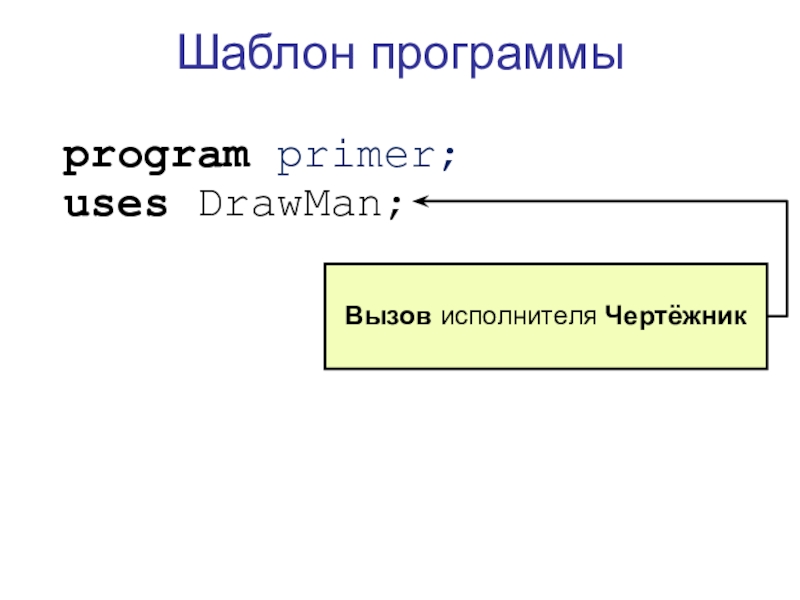

- 14. Шаблон программыprogram primer;uses DrawMan;Вызов исполнителя Чертёжник
- 15. Шаблон программыprogram primer;uses DrawMan;beginend.Начало и конец программы(начало и конец алгоритма)
- 16. Шаблон программыprogram primer;uses DrawMan;begin Field(5,4); ToPoint(1,1); PenDown; ToPoint(4,3); PenUp; ToPoint(0,0);end.Команды для чертёжника.(шаги алгоритма)Составить
- 17. Шаблон программы
Исполнитель алгоритма– объект, который понимает команды алгоритма и умеет правильно их выполнять.Среда обитания исполнителя– обстановка, в которой может функционировать исполнительСистема команд исполнителя– команды, которые понимает и может выполнить исполнитель алгоритмов
Слайд 2Исполнитель алгоритма
– объект, который понимает команды алгоритма и умеет правильно их
выполнять.
Среда обитания исполнителя
– обстановка, в которой может функционировать исполнитель
Система команд исполнителя
– команды, которые понимает и может выполнить исполнитель алгоритмов

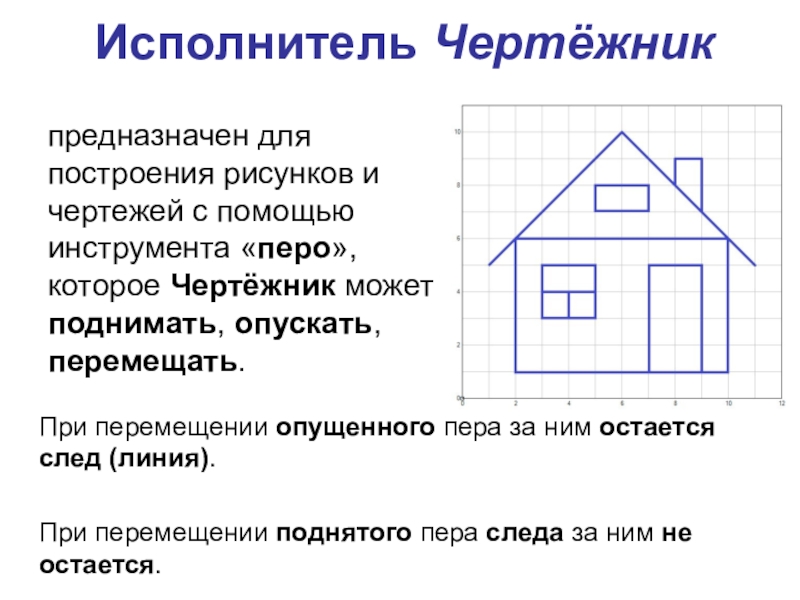

Слайд 3Исполнитель Чертёжник
предназначен для построения рисунков и чертежей с помощью инструмента
«перо», которое Чертёжник может поднимать, опускать, перемещать.
При перемещении опущенного пера за ним остается след (линия).
При перемещении поднятого пера следа за ним не остается.
Слайд 6Среда обитания
Начальное и конечное состояние исполнителя Чертежник:
Перо поднято и находится
над точкой (0,0)
Слайд 7Система команд
создать поле
размером mn клеток
поднять перо
опустить перо
сместиться в точку (x,y)
сместиться
на вектор (a,b)
Field(m,n);
PenUp;
PenDown;
ToPoint(x,y)
OnVector(a,b)
Слайд 8Field(m,n);
Процедура создаёт поле размером
m клеток по ширине и n клеток
по высоте
Field(12,11);
Field(12,11);
12
11
Система команд
Слайд 9PenUp;
Процедура поднимает перо Чертёжника над «бумагой»
PenUp;
Система команд
PenDown;
Процедура заставляет Чертёжника коснуться пером
«бумаги»
PenDown;
PenDown;
Слайд 10 А
В
Система команд
Процедура перемещает перо Чертёжника из текущего положения в
точку (x,y)
ToPoint(8,7);
PenDown;
ToPoint(5,3);
ToPoint(8,7);
PenDown;
ToPoint(5,3);
ToPoint(x,y);
Слайд 11Система команд
Процедура перемещает перо Чертёжника из текущего положения - точки (x0,y0)
в
точку (x0+a,y0+b)
OnVector(-2,4);
OnVector(5,0);
OnVector(-2,4);
OnVector(5,0);
OnVector(a,b);
-2
5
3
3
4
7

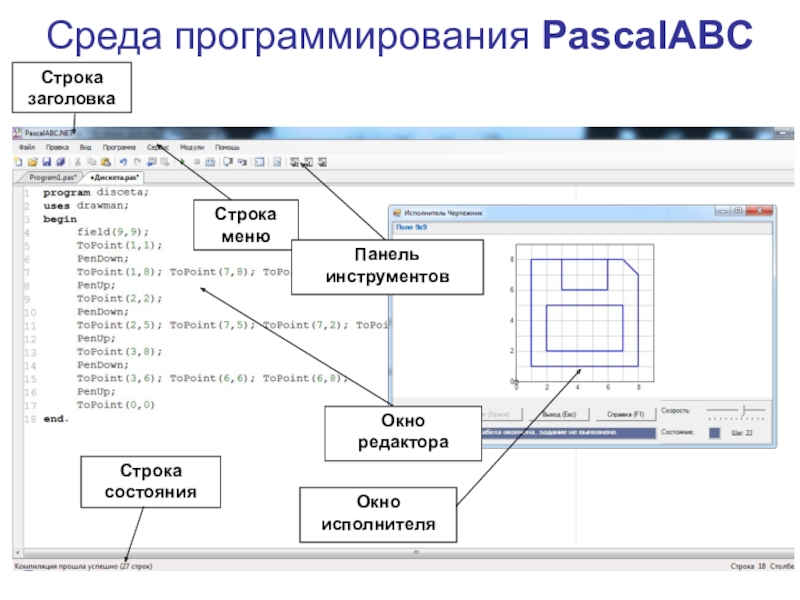

Слайд 12Среда программирования PascalABC
Строка заголовка
Строка меню
Строка состояния
Окно
редактора
Панель инструментов
Окно
исполнителя
Слайд 13Шаблон программы
program primer;
Название программы.
Можно использовать только:
латинские буквы;
цифры;
знак подчёркивания «_».
Не может начинаться
с цифры!
Слайд 15Шаблон программы
program primer;
uses DrawMan;
begin
end.
Начало и конец программы
(начало и конец алгоритма)
Слайд 16Шаблон программы
program primer;
uses DrawMan;
begin
Field(5,4);
ToPoint(1,1);
PenDown;
ToPoint(4,3);
PenUp;
ToPoint(0,0);
end.
Команды для чертёжника.
(шаги алгоритма)
Составить программу для рисования линии
от
точки (1,1) до точки (4,3)
Начало
поле 5х4
перо в точку (1,1)
опустить перо
перо в точку (4,3)
Конец
поднять перо
перо в точку (0,0)
