Презентация, доклад по информатике для 10 класса Применение Arduino на уроках информатики. Тема Циклы
Содержание
- 1. Презентация по информатике для 10 класса Применение Arduino на уроках информатики. Тема Циклы
- 2. Цель урока:развить умение учащихся находить рациональные и оптимальные методы решения поставленной задачи
- 3. Слайд 3

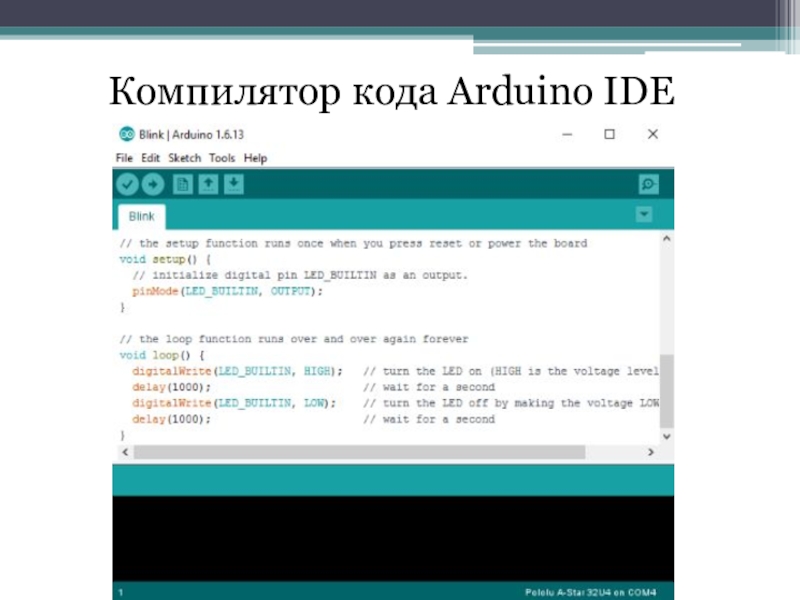

- 4. Компилятор кода Arduino IDE
- 5. LED аббревиатура обозначающая светодиодСветодиодЛампочкаНе путать!!!
- 6. Задаем номера портов, к которым подключены светодиодыКстати:RED - красный GREEN - зеленыйYELLOW - желтый
- 7. Нам необходимо, чтобы плата выдавала сигнал для
- 8. Теперь плата Arduino знает, что на порты
- 9. На цифровых выходах может быть два типа
- 10. Запрограммируем красный светодиод на включение и выключение.
- 11. Для большей реалистичности, до переключения на желтый
- 12. Замечательно. Теперь наш красный светодиод, горит 3
- 13. Слайд 13

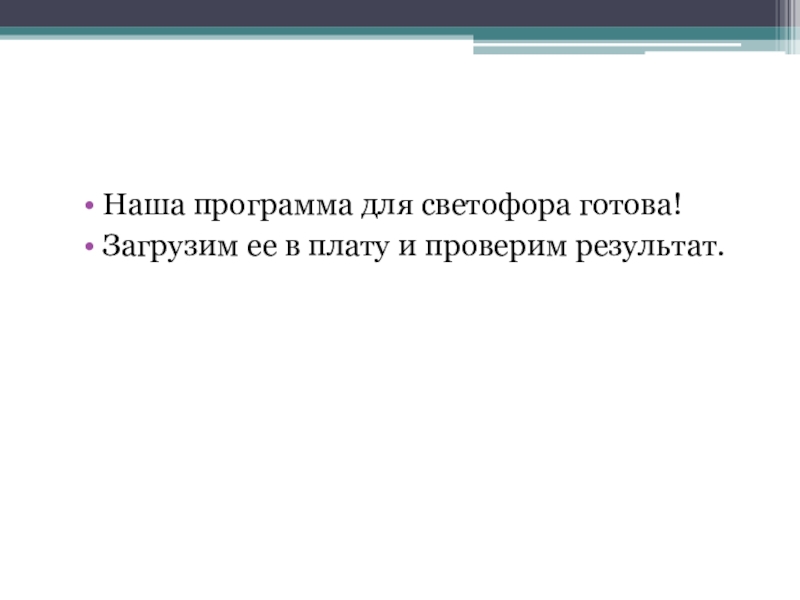

- 14. Наша программа для светофора готова!Загрузим ее в плату и проверим результат.
- 15. Часть 2. Цикл.Приглядевшись к коду нашей программы
- 16. Для оптимизации нашей программы используем операторы циклов.Цикл —
- 17. Виды циклов…

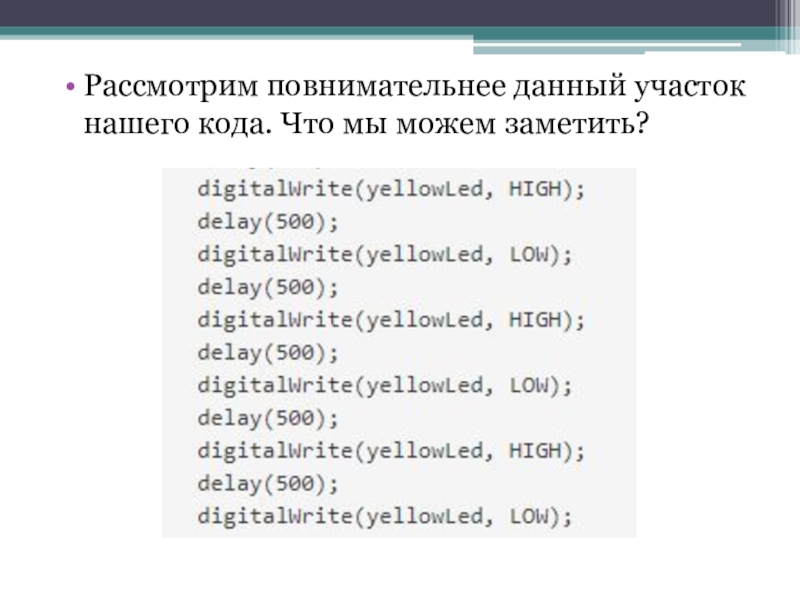

- 18. Рассмотрим повнимательнее данный участок нашего кода. Что мы можем заметить?
- 19. Правильно! Один и тот же набор команд
- 20. Для того, чтобы сократить запись этого участка

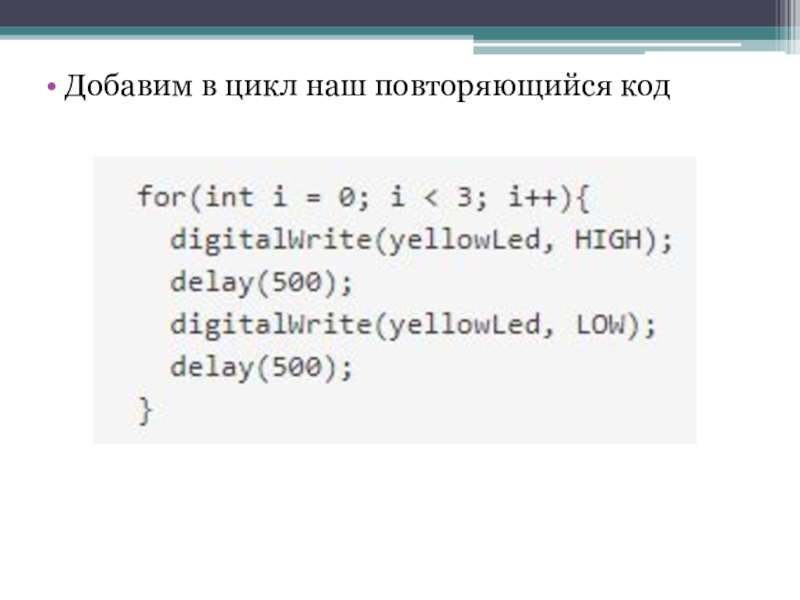

- 21. Добавим в цикл наш повторяющийся код
- 22. Сравним с изначальным вариантом.Оптимизация на лицо!
- 23. Осталось только повторить эту же операцию с
Цель урока:развить умение учащихся находить рациональные и оптимальные методы решения поставленной задачи
Слайд 1Arduino на уроках информатики
Цикл с переменной.
Проект урока
(2 часа)
Усеинов Д.С.
МБОУ гимназия №

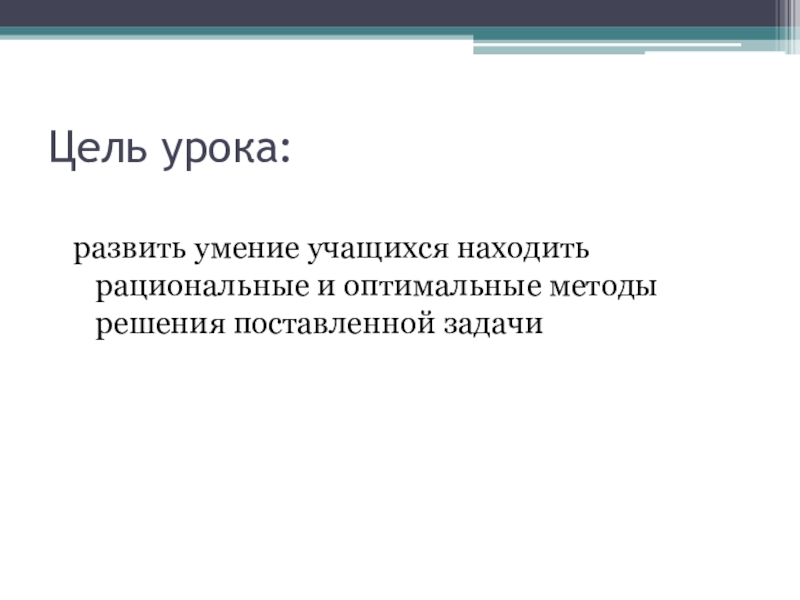

Слайд 2Цель урока:
развить умение учащихся находить рациональные и оптимальные методы решения поставленной
задачи

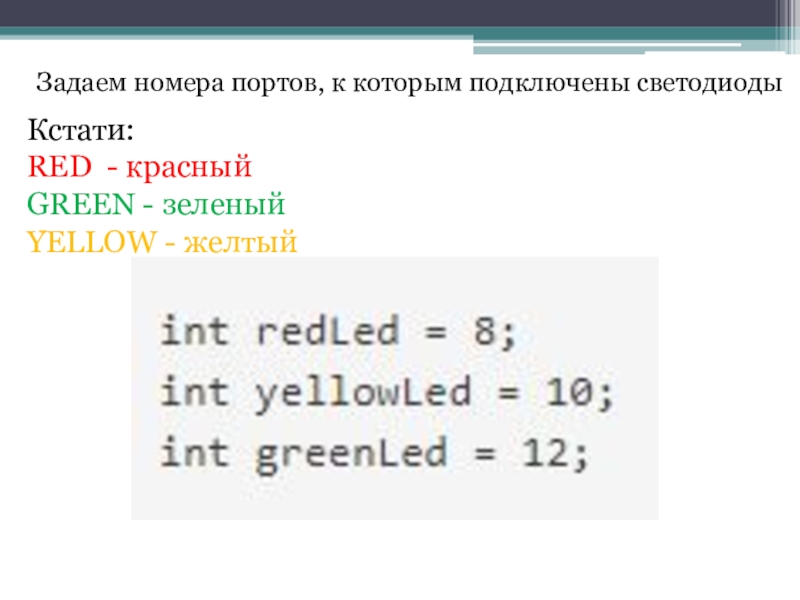

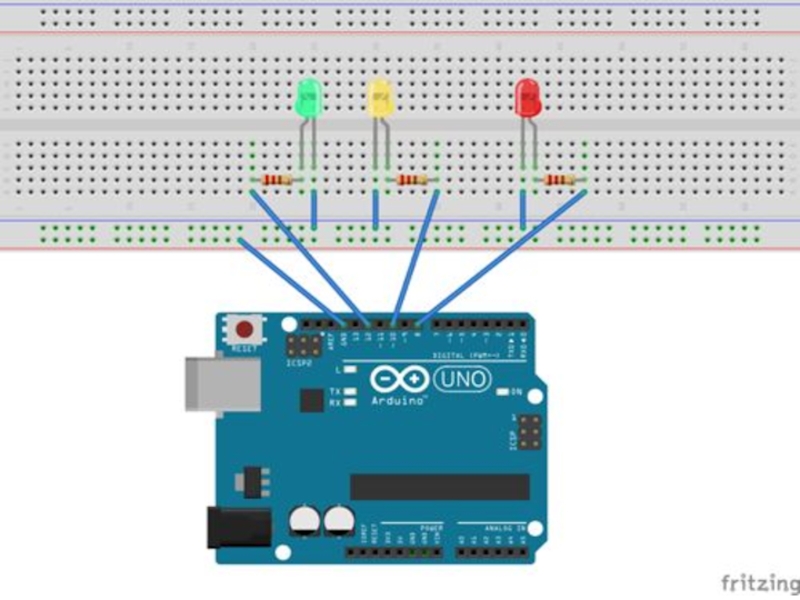

Слайд 6Задаем номера портов, к которым подключены светодиоды
Кстати:
RED - красный
GREEN -
зеленый
YELLOW - желтый
YELLOW - желтый
Слайд 7Нам необходимо, чтобы плата выдавала сигнал для того, чтобы светодиод светился.
Назначаем
соответствующие порты на выход сигнала.
Кстати:
INPUT - вход
OUTPUT – выход
PIN - порт
Mode – режим

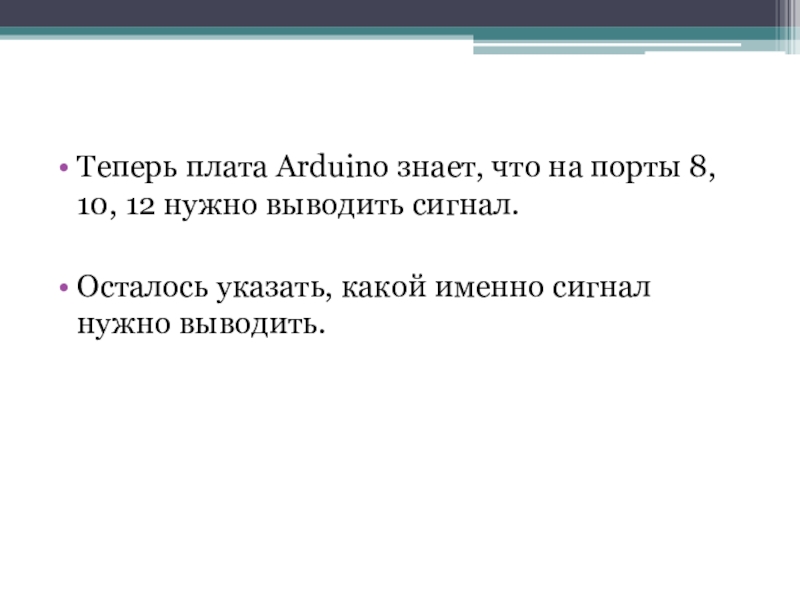

Слайд 8Теперь плата Arduino знает, что на порты 8, 10, 12 нужно
выводить сигнал.
Осталось указать, какой именно сигнал нужно выводить.
Осталось указать, какой именно сигнал нужно выводить.

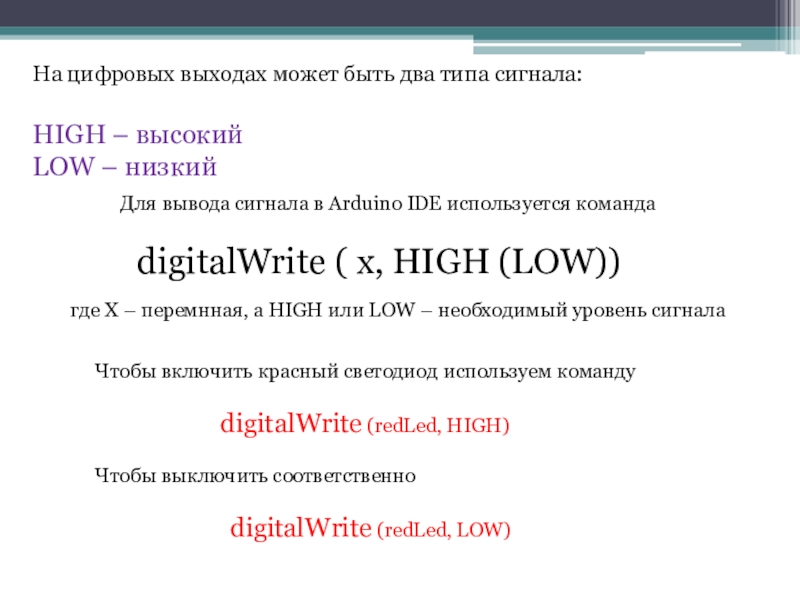

Слайд 9На цифровых выходах может быть два типа сигнала:
HIGH – высокий
LOW
– низкий
Для вывода сигнала в Arduino IDE используется команда
digitalWrite ( x, HIGH (LOW))
где X – перемнная, а HIGH или LOW – необходимый уровень сигнала
Чтобы включить красный светодиод используем команду
digitalWrite (redLed, HIGH)
Чтобы выключить соответственно
digitalWrite (redLed, LOW)

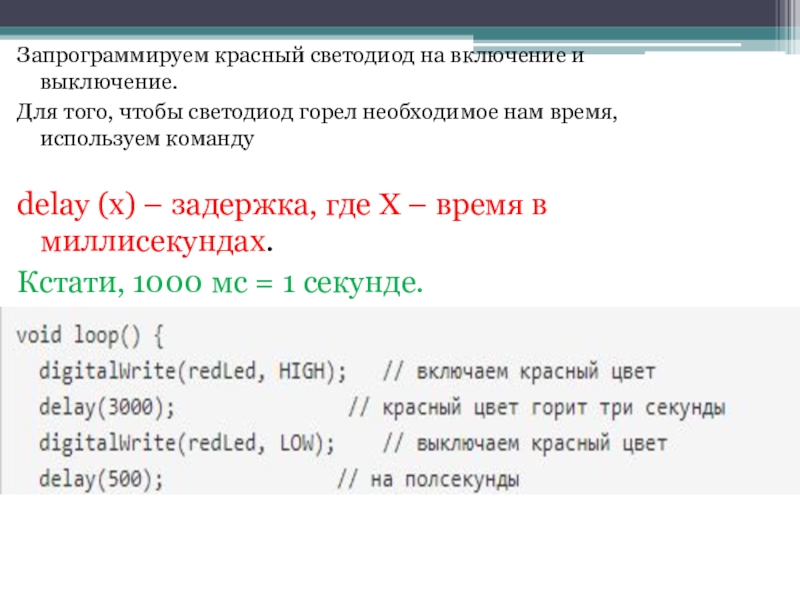

Слайд 10Запрограммируем красный светодиод на включение и выключение.
Для того, чтобы светодиод
горел необходимое нам время, используем команду
delay (x) – задержка, где X – время в миллисекундах.
Кстати, 1000 мс = 1 секунде.
delay (x) – задержка, где X – время в миллисекундах.
Кстати, 1000 мс = 1 секунде.

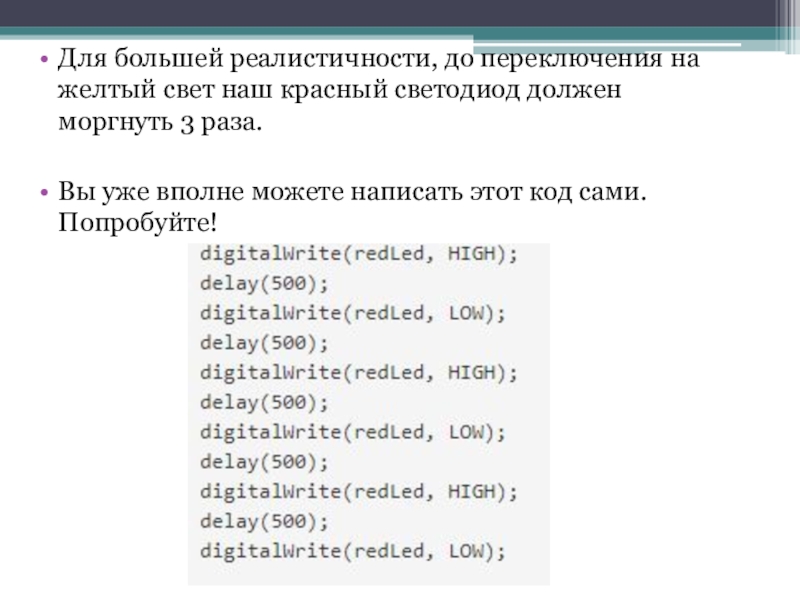

Слайд 11Для большей реалистичности, до переключения на желтый свет наш красный светодиод
должен моргнуть 3 раза.
Вы уже вполне можете написать этот код сами. Попробуйте!
Вы уже вполне можете написать этот код сами. Попробуйте!

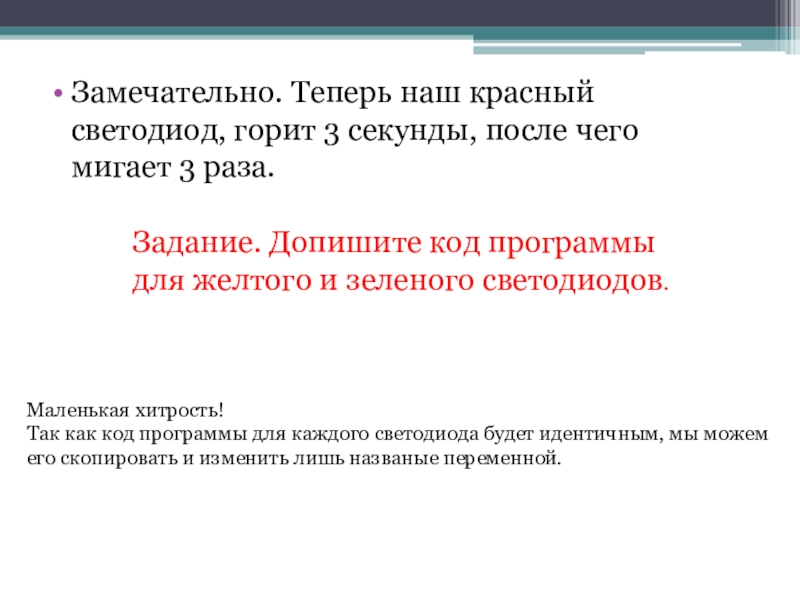

Слайд 12Замечательно. Теперь наш красный светодиод, горит 3 секунды, после чего мигает
3 раза.
Задание. Допишите код программы
для желтого и зеленого светодиодов.
Маленькая хитрость!
Так как код программы для каждого светодиода будет идентичным, мы можем
его скопировать и изменить лишь названые переменной.

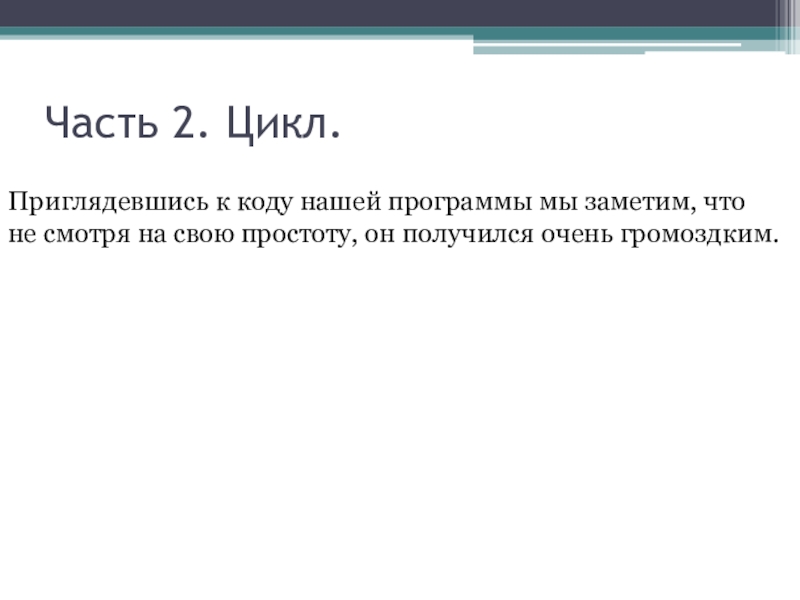

Слайд 15Часть 2. Цикл.
Приглядевшись к коду нашей программы мы заметим, что
не
смотря на свою простоту, он получился очень громоздким.
Слайд 16Для оптимизации нашей программы используем операторы циклов.
Цикл — разновидность управляющей конструкции в высокоуровневых
языках программирования, предназначенная
для организации многократного исполнения набора инструкций.
для организации многократного исполнения набора инструкций.
Слайд 19Правильно! Один и тот же набор команд повторяется 3 раза.
Нам
повезло, что светодиоды мигают по три раза.
А если по 50 раз?
А если по 50 раз?

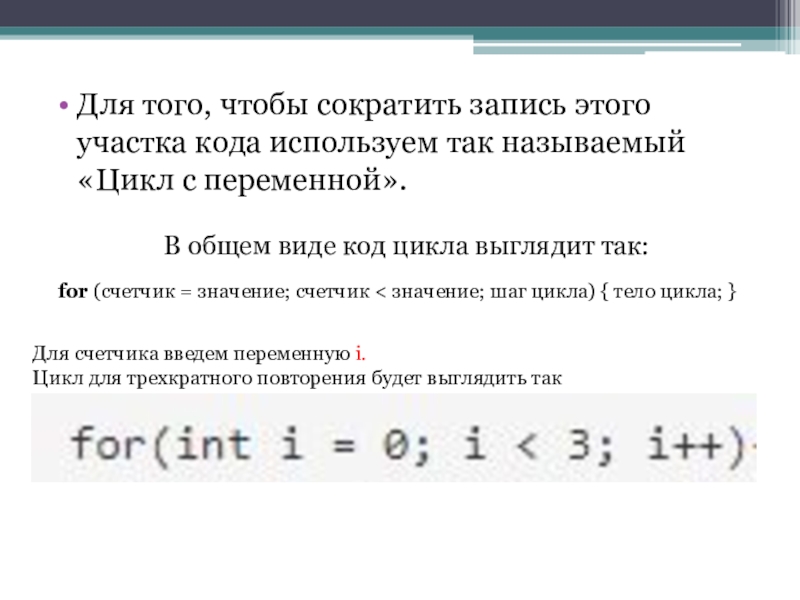

Слайд 20Для того, чтобы сократить запись этого участка кода используем так называемый
«Цикл с переменной».
for (счетчик = значение; счетчик < значение; шаг цикла) { тело цикла; }
В общем виде код цикла выглядит так:
Для счетчика введем переменную i.
Цикл для трехкратного повторения будет выглядить так
Слайд 23Осталось только повторить эту же операцию с двумя другими светодиодами и
загрузить нашу программу в плату.
Спасибо за внимание!
