Презентация, доклад по информатике для 10 класса школ РБ Структурная схема ПК
Содержание
- 1. Презентация по информатике для 10 класса школ РБ Структурная схема ПК
- 2. Структурная схема ПКСистемная магистраль (шина)Центральный процессорКонтроллер портовОЗУПЗУВидеокартаКонтроллерСетевой адаптерМониторВнешняя памятьМышь, клавиатура, принтер и т.д.Локальная сетьКэш-память
- 3. ПроцессорПроцессор (центральный процессор, ЦП)- основная микросхема ПК,
- 4. Компоненты ЦПБлок управления управляет компонентами ЦП и
- 5. Основные характеристики ЦПТактовая частота – количество циклов
- 6. Основные характеристики ЦПМногоядерность ЦП. Распределение различных потоков
- 7. Основные характеристики ЦПОбъём кэш-памяти. Измеряется в мегабайтах.Состоит
- 8. Оперативная память Оперативная память (ОЗУ, RAM) предназначена
- 9. Свойства ОЗУДискретность – состоит из отдельных ячеек
- 10. Характеристики ОЗУОбъём – максимальное количество данных, которое
- 11. Системная магистраль (шина)совокупность проводников и разъемов, обеспечивающих
- 12. Системная магистраль (шина)Северный мост (системный контроллер)Южный мост (контроллер ввода-вывода)ЦПШина графическогоконтроллераФронтальная шинаВнутренняя шинаШинапамятиШина LPCШинаUSBШинаSATAШинаPCI Express
- 13. Основные характеристики шиныТактовая частота. Такт – период
Структурная схема ПКСистемная магистраль (шина)Центральный процессорКонтроллер портовОЗУПЗУВидеокартаКонтроллерСетевой адаптерМониторВнешняя памятьМышь, клавиатура, принтер и т.д.Локальная сетьКэш-память
Слайд 2Структурная схема ПК
Системная магистраль (шина)
Центральный процессор
Контроллер портов
ОЗУ
ПЗУ
Видеокарта
Контроллер
Сетевой адаптер
Монитор
Внешняя память
Мышь, клавиатура, принтер
и т.д.
Локальная сеть
Кэш-память

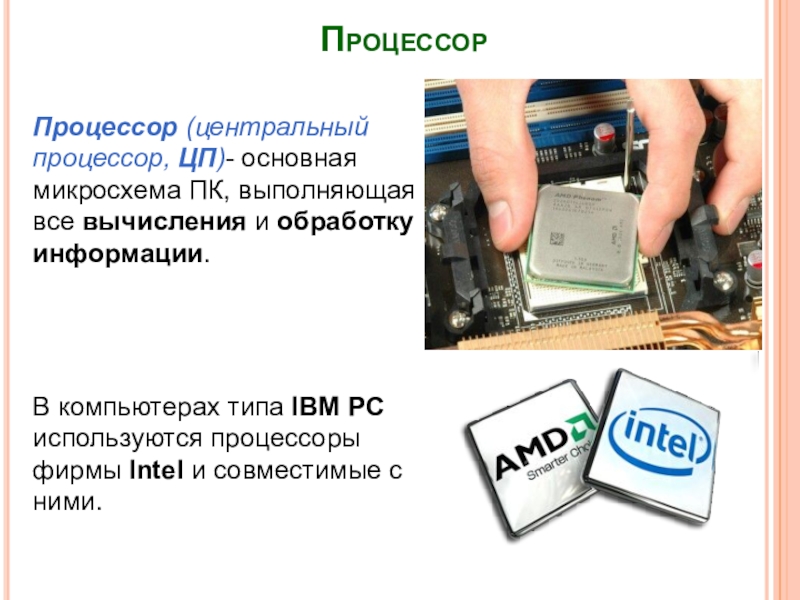

Слайд 3Процессор
Процессор (центральный процессор, ЦП)- основная микросхема ПК, выполняющая все вычисления и
обработку информации.
В компьютерах типа IBM PC используются процессоры фирмы Intel и совместимые с ними.
В компьютерах типа IBM PC используются процессоры фирмы Intel и совместимые с ними.

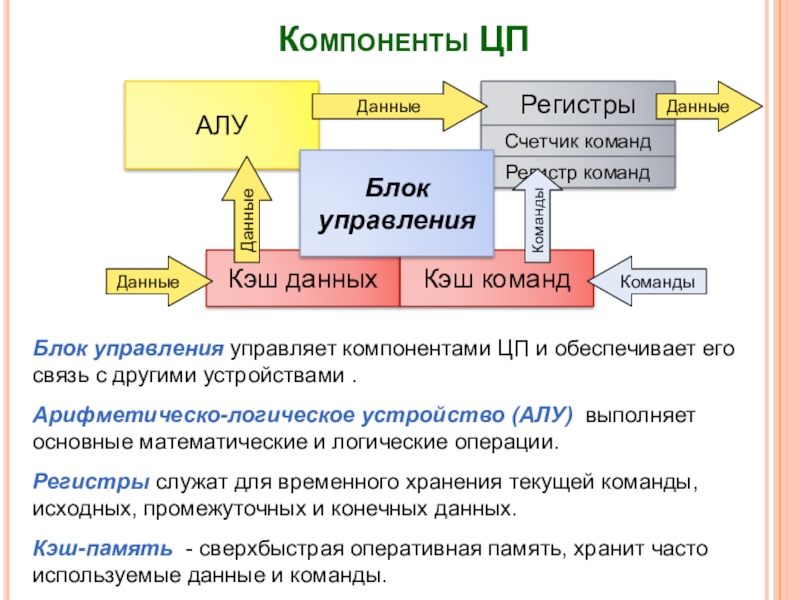

Слайд 4Компоненты ЦП
Блок управления управляет компонентами ЦП и обеспечивает его связь с
другими устройствами .
Арифметическо-логическое устройство (АЛУ) выполняет основные математические и логические операции.
Регистры служат для временного хранения текущей команды, исходных, промежуточных и конечных данных.
Кэш-память - сверхбыстрая оперативная память, хранит часто используемые данные и команды.
Арифметическо-логическое устройство (АЛУ) выполняет основные математические и логические операции.
Регистры служат для временного хранения текущей команды, исходных, промежуточных и конечных данных.
Кэш-память - сверхбыстрая оперативная память, хранит часто используемые данные и команды.
АЛУ
Блок управления
Данные
Данные
Данные
Данные
Команды
Команды

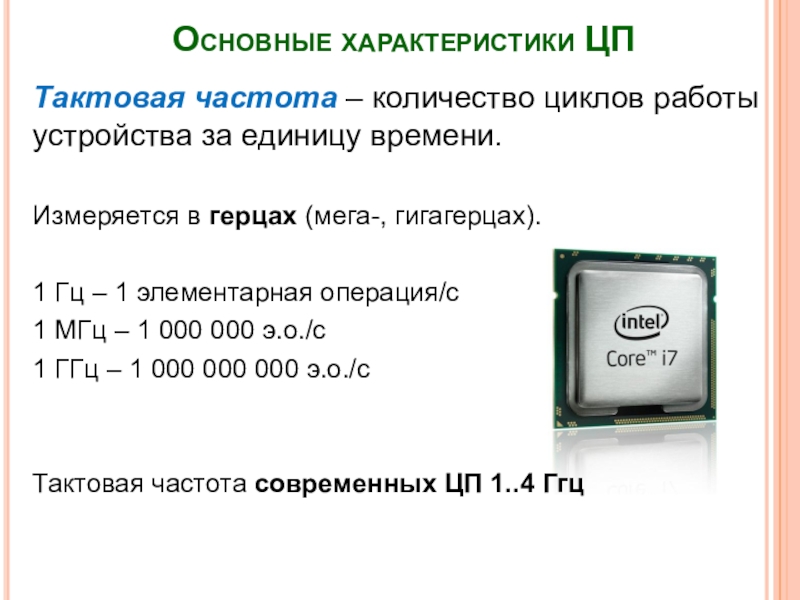

Слайд 5Основные характеристики ЦП
Тактовая частота – количество циклов работы устройства за единицу
времени.
Измеряется в герцах (мега-, гигагерцах).
1 Гц – 1 элементарная операция/с
1 МГц – 1 000 000 э.о./с
1 ГГц – 1 000 000 000 э.о./с
Тактовая частота современных ЦП 1..4 Ггц
Измеряется в герцах (мега-, гигагерцах).
1 Гц – 1 элементарная операция/с
1 МГц – 1 000 000 э.о./с
1 ГГц – 1 000 000 000 э.о./с
Тактовая частота современных ЦП 1..4 Ггц
Слайд 6Основные характеристики ЦП
Многоядерность ЦП. Распределение различных потоков (задач) между несколькими ядрами
(«параллельными процессорами»).
Количество ядер современных ЦП :
2 ядра
4 ядра
8 ядер
Количество ядер современных ЦП :
2 ядра
4 ядра
8 ядер
интернет-серфинг, офисные приложения
большинство компьютерных игр
рендеринг видео, серверные вычисления
Частота процессора от количества ядер не зависит!
Слайд 7Основные характеристики ЦП
Объём кэш-памяти.
Измеряется в мегабайтах.
Состоит из 2-х или 3-х
уровней.
1 уровень
2 уровень
3 уровень
1 уровень
2 уровень
3 уровень
наименьшее время доступа, малый объём
больше время доступа, больше объём
наибольшее время доступа, большой объём
128 Кб
1 Мб
8 Мб
Слайд 8Оперативная память
Оперативная память (ОЗУ, RAM) предназначена для обмена данными между
процессором и остальными устройствами.
Энергозависима!
Представляет собой массив ячеек для хранения данных.
Энергозависима!
Представляет собой массив ячеек для хранения данных.

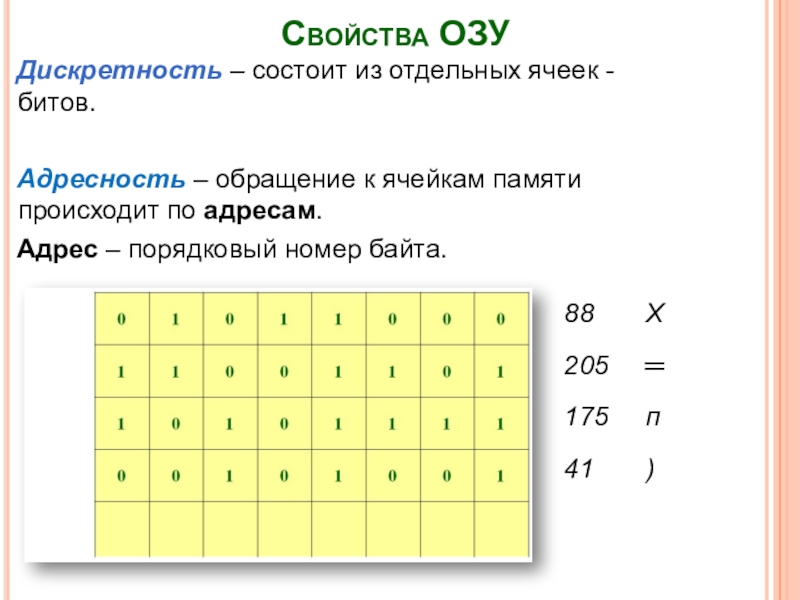

Слайд 9Свойства ОЗУ
Дискретность – состоит из отдельных ячеек - битов.
Адресность – обращение
к ячейкам памяти происходит по адресам.
Адрес – порядковый номер байта.
Адрес – порядковый номер байта.
88
205
175
41
Х
═
п
)

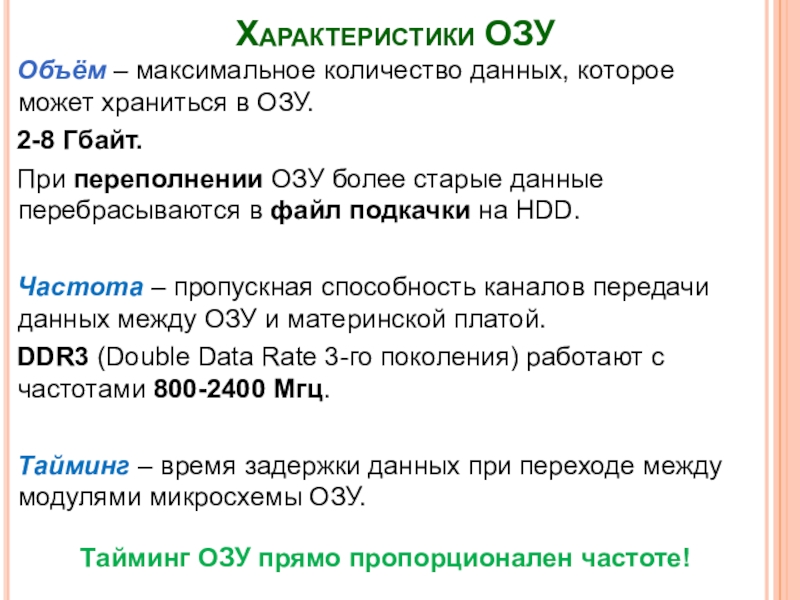

Слайд 10Характеристики ОЗУ
Объём – максимальное количество данных, которое может храниться в ОЗУ.
2-8
Гбайт.
При переполнении ОЗУ более старые данные перебрасываются в файл подкачки на HDD.
Частота – пропускная способность каналов передачи данных между ОЗУ и материнской платой.
DDR3 (Double Data Rate 3-го поколения) работают с частотами 800-2400 Мгц.
Тайминг – время задержки данных при переходе между модулями микросхемы ОЗУ.
Тайминг ОЗУ прямо пропорционален частоте!
При переполнении ОЗУ более старые данные перебрасываются в файл подкачки на HDD.
Частота – пропускная способность каналов передачи данных между ОЗУ и материнской платой.
DDR3 (Double Data Rate 3-го поколения) работают с частотами 800-2400 Мгц.
Тайминг – время задержки данных при переходе между модулями микросхемы ОЗУ.
Тайминг ОЗУ прямо пропорционален частоте!

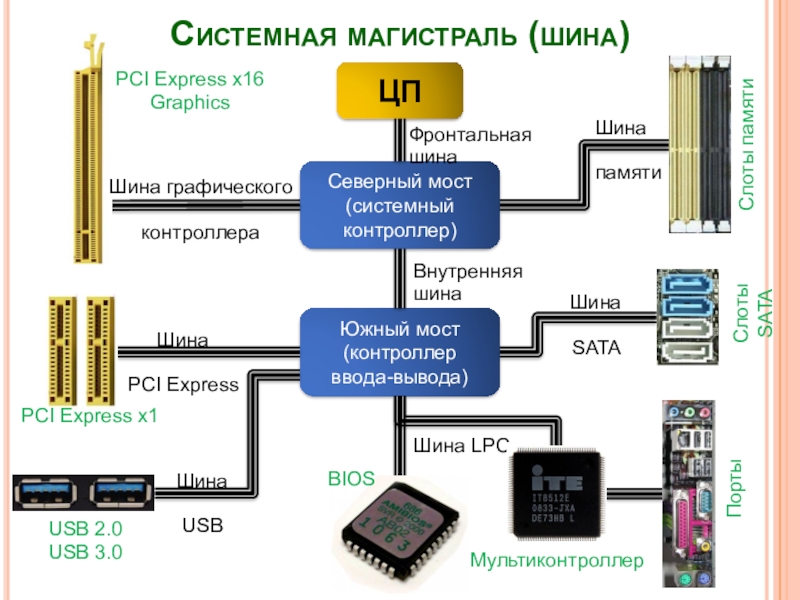

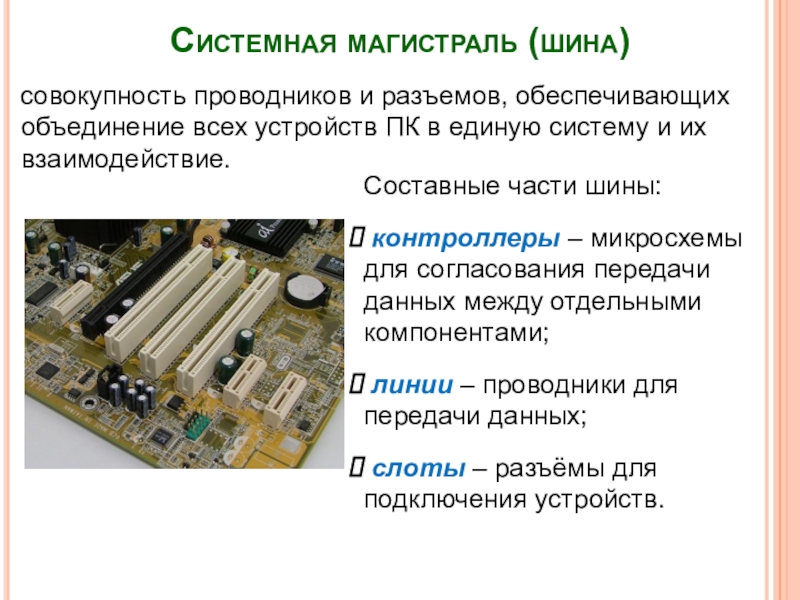

Слайд 11Системная магистраль (шина)
совокупность проводников и разъемов, обеспечивающих объединение всех устройств ПК
в единую систему и их взаимодействие.
Составные части шины:
контроллеры – микросхемы для согласования передачи данных между отдельными компонентами;
линии – проводники для передачи данных;
слоты – разъёмы для подключения устройств.
Слайд 12Системная магистраль (шина)
Северный мост
(системный контроллер)
Южный мост
(контроллер ввода-вывода)
ЦП
Шина графического
контроллера
Фронтальная
шина
Внутренняя
шина
Шина
памяти
Шина LPC
Шина
USB
Шина
SATA
Шина
PCI Express

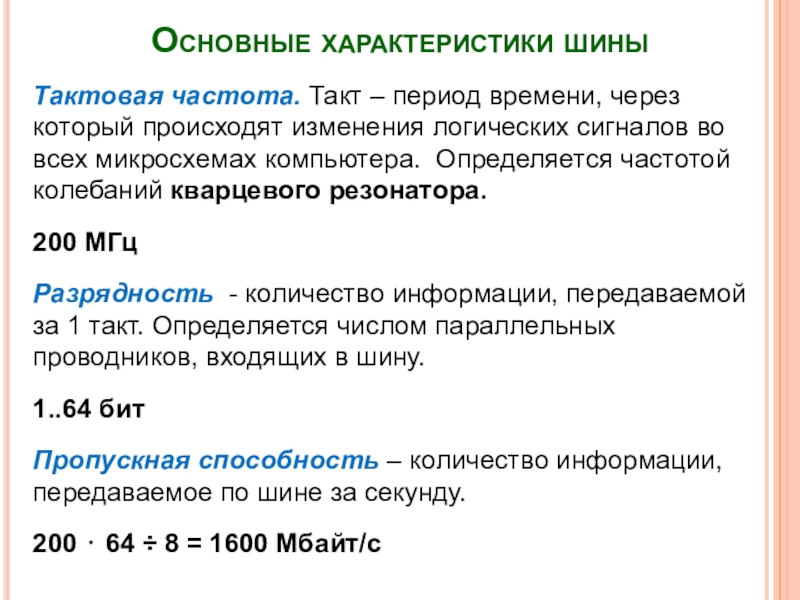

Слайд 13Основные характеристики шины
Тактовая частота. Такт – период времени, через который происходят
изменения логических сигналов во всех микросхемах компьютера. Определяется частотой колебаний кварцевого резонатора.
200 МГц
Разрядность - количество информации, передаваемой за 1 такт. Определяется числом параллельных проводников, входящих в шину.
1..64 бит
Пропускная способность – количество информации, передаваемое по шине за секунду.
200 64 8 = 1600 Мбайт/с
200 МГц
Разрядность - количество информации, передаваемой за 1 такт. Определяется числом параллельных проводников, входящих в шину.
1..64 бит
Пропускная способность – количество информации, передаваемое по шине за секунду.
200 64 8 = 1600 Мбайт/с
